Was ein Luftzylinder bewirkt – die kurze Eintwort
An Luftzylinder – auch Pneumatikzylinder genannt – wandelt Druckluftenergie in lineare mechanische Bewegung um. Wenn Druckluft auf einer Seite des Zylinders eindringt, drückt sie einen Kolben entlang einer abgedichteten Bohrung und erzeugt so eine kontrollierte Druck- oder Zugkraft. Diese Kraft bewegt eine Last, klemmt ein Teil, hebt ein Werkstück, betätigt ein Ventil oder führt Dutzende anderer mechanischer Aufgaben in Industrie-, Automobil- und Fertigungsumgebungen aus.
Praktisch ausgedrückt: Sie führen Luft mit einem eingestellten Druck zu und der Zylinder liefert einen präzisen, wiederholbaren Hub. Die meisten Standard-Luftzylinder arbeiten zwischen 40 und 150 PSI (2,8 bis 10,3 bar). Dabei werden Kräfte erzeugt, die von einigen Newton in Miniaturzylindern bis zu Zehntausenden von Newton in Industrieanlagen mit großem Durchmesser reichen. Ein Zylinder mit 100 mm Bohrung erzeugt beispielsweise bei 6 bar einen Schub von etwa 4.712 N (ca. 1.060 lbf) – genug, um in weniger als einer Sekunde ein Lager einzupressen, ein Etikett zu stempeln oder ein Fördertor vorzuschieben.
Der Hauptvorteil gegenüber hydraulischen oder elektrischen Antrieben ist die Einfachheit: Luft ist sauber, komprimierbar und in praktisch jeder Fabrik verfügbar. Pneumatikantriebe erfordern keine Rückführungsleitungen für Flüssigkeiten, erzeugen keine Wärmeentwicklung durch Motoren und können bei ordnungsgemäßer Wartung millionenfach ohne nennenswerten Verschleiß betrieben werden.

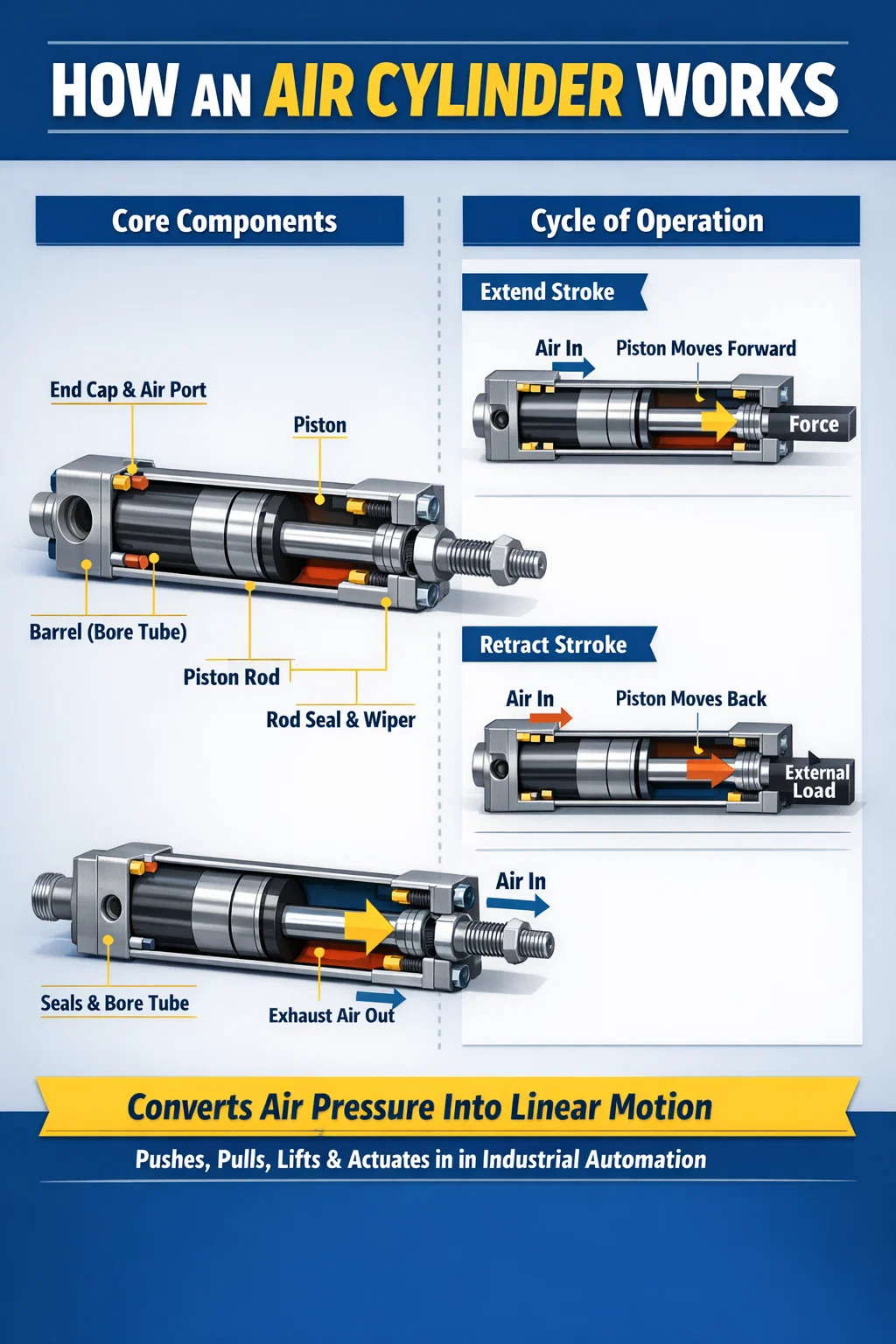

Wie ein Luftzylinder intern funktioniert
Das Verständnis der inneren Mechanik hilft bei der Auswahl, Dimensionierung oder Fehlerbehebung eines Pneumatikzylinders. Jeder Luftzylinder weist die gleiche grundlegende Architektur auf, auch wenn die äußere Form variiert.
Kernkomponenten
- Lauf (Bohrrohr): Das zylindrische Gehäuse besteht typischerweise aus einer Aluminiumlegierung, Edelstahl oder hartanodisiertem Aluminium. Der Bohrungsdurchmesser bestimmt direkt die Ausgangskraft.
- Kolben: Eine Scheibe, die in der Bohrung gleitet und durch O-Ringe oder Lippendichtungen abgedichtet ist, um zu verhindern, dass Luft vorbeiströmt.
- Kolbenstange: Eine gehärtete, verchromte Stahlstange, die am Kolben befestigt ist und die Kraft auf die äußere Last überträgt.
- Endkappen (Köpfe): Verschließen Sie beide Enden des Zylinders und schließen Sie die Lufteinlass-/-auslassöffnungen ein.
- Stangendichtung und Abstreifer: Verhindern Sie Luftlecks entlang der Stange und halten Sie Verunreinigungen aus der Bohrung fern.
- Kissenversteller: In die Endkappen integrierte optionale Nadelventile, die den Kolben gegen Ende des Hubs abbremsen und so Aufprallgeräusche und Verschleiß reduzieren.
Der Bewegungszyklus
Wenn ein Magnetventil öffnet, strömt Druckluft in den Anschluss am Deckelende des Zylinders. Gegen die Kolbenfläche baut sich Luftdruck auf. Kraft ist gleich Druck multipliziert mit der effektiven Kolbenfläche (F = P × A) . Wenn die Kraft die Reibung und den Lastwiderstand überwindet, bewegt sich der Kolben vor und verlängert die Stange. Zum Einfahren schaltet das Ventil: Luft strömt in den Anschluss am Stangenende, Druck wirkt auf die Ringfläche des Kolbens (Gesamtfläche minus Stangenquerschnitt) und die Stange wird zurückgezogen. Die Abluft wird durch einen Schalldämpfer abgeführt, um den Lärm zu reduzieren.
Dieser vollständige Zyklus – Ausfahren und Einfahren – kann in Bruchteilen einer Sekunde erfolgen. In Verpackungslinien verwendete Hochgeschwindigkeits-Pneumatikzylinder führen üblicherweise 5 bis 10 vollständige Zyklen pro Sekunde durch. In Roboter-Pick-and-Place-Zellen sind Zykluszeiten von 200 bis 300 Millisekunden pro Hub Standard.
Arten von Luftzylindern und was jeder einzelne tut
Nicht alle Pneumatikzylinder erfüllen die gleiche Funktion oder sind für jede Anwendung geeignet. Die Konstruktion des Zylinders bestimmt, wie er sich bewegt, wie viel Kraft er aufbringt und in welche Richtung er wirkt. Nachfolgend finden Sie eine Aufschlüsselung der häufigsten Typn.
| Type | Wie es wirkt | Rückzugsmethode | Am besten für |
|---|---|---|---|
| Einfachwirkend | Luft dehnt sich nur aus | Interne Feder | Spann-, Stanz-, Fail-Safe-Ventile |
| Doppeltwirkend | Luft fährt aus und ein | Luftdruck | Die meisten industriellen Automatisierungsaufgaben |
| Stangenlos | Der Schlitten bewegt sich entlang des Laufs | Luftdruck (both directions) | Lange Striche, platzbegrenzte Layouts |
| Teleskopierbar | Mehrere verschachtelte Stufen werden nacheinander erweitert | Frühling oder Luft | Muldenkipper, Aufzüge, enge eingefahrene Länge |
| Rotary | Wandelt Luft in Drehbewegung um (begrenzter Winkel) | Luftdruck | Indexieren, Drehen, Teileausrichtung |
| Tandem | Zwei Kolben auf einer Stange, additive Kraft | Luftdruck | Hochkraftanwendungen mit kleiner Bohrung |
| Geführt (nicht rotierend) | Stangenführung durch Außenschienen oder Doppelstangenausführung | Luftdruck | Präzise Positionierung, Seitenlastbeständigkeit |
Einfachwirkend vs. doppeltwirkend: Was funktioniert besser?
Einfachwirkende Pneumatikzylinder nutzen den Luftdruck nur in eine Richtung; Eine Rückholfeder bringt die Stange zurück. Sie verbrauchen etwa halb so viel Luft wie doppeltwirkende Einheiten, was sie für einfache Spannaufgaben attraktiv macht, bei denen nur der Ausfahrhub Kraft benötigt. Allerdings nimmt die Feder Innenraum ein, reduziert die effektive Hublänge um 10–20 % und die Federkraft wirkt beim Ausfahren gegen den Kolben, wodurch die Nettoausgangskraft verringert wird.
Doppeltwirkende Luftzylinder nutzen Druckluft sowohl für den Ausfahr- als auch für den Einfahrhub. Dies ist der häufigste Typ in der industriellen Automatisierung , die den Großteil der pneumatischen Antriebsinstallationen weltweit ausmachen. Sie liefern eine vollständig kontrollierbare Kraft in beide Richtungen, ermöglichen eine präzise Geschwindigkeitssteuerung mit Durchflussbegrenzern an jedem Anschluss und haben keine Federrate, die bei Kraftberechnungen berücksichtigt werden muss.
Wo Luftzylinder verwendet werden – Anwendungen in der Praxis
Pneumatikzylinder kommen in praktisch allen Bereichen der Fertigung und in vielen Bereichen der alltäglichen Infrastruktur vor. Ihre Geschwindigkeit, Sauberkeit und Kosteneffizienz machen sie zum dominierenden Linearantrieb für Anwendungen mit leichter bis mittlerer Kraft.
Fertigungs- und Montagelinien
Dies ist der größte Einzelanwendungsbereich für Luftflaschen. An Montagelinien in der Automobilindustrie übernehmen pneumatische Aktuatoren Aufgaben wie den Teiletransport, das Spannen von Teilen beim Schweißen, das Anpressen von Türscharnieren und die Positionierung von Schraubvorrichtungen. An einer einzelnen Karosserie-Rohbau-Montagestation können 50 bis 200 einzelne Pneumatikzylinder in synchronisierter Reihenfolge arbeiten. Die Bohrungsgrößen reichen typischerweise von 32 mm bis 125 mm, mit Hüben von 25 mm bis 400 mm, je nach Aufgabe.
Lebensmittel- und Getränkeverarbeitung
Die Lebensmittelverarbeitung erfordert Aktuatoren, die mit ätzenden Reinigungsmitteln abgewaschen werden können und einer Kontamination widerstehen. Luftzylinder aus Edelstahl mit FDA-konformen Dichtungen und ohne externe Schmieranschlüsse sind in Abfüllanlagen, Bäckereilinien und Fleischverarbeitungsbetrieben Standard. Luftzylinder sortieren hier Produkte auf Förderbändern, betätigen Fülldüsen und betreiben Verpackungsmaschinen – und führen in Umgebungen mit hoher Luftfeuchtigkeit Tausende von Zyklen pro Stunde durch.
Verpackungsmaschinen
Kartoniermaschinen, Form-, Füll- und Verschließmaschinen und Kartonaufrichter sind beim Klappenfalten, Produktschieben und Kartonformen stark auf Pneumatikzylinder angewiesen. Die hohe Taktzahl – Einige Verpackungslinien laufen mit 400 bis 600 Packungen pro Minute — erfordert Aktoren mit nahezu sofortiger Reaktion und langer Lebensdauer. Hier kommen besonders kompakte Profilzylinder (Serie ISO 21287) zum Einsatz, die in beengten Maschinengestellen Platz sparen.
Materialhandhabung und -förderung
Luftzylinder leiten Produkte an Förderbandknoten um, heben und senken Stopptore und betätigen Palettenlifte in Lagerbetrieben. Kolbenstangenlose Pneumatikzylinder sind in diesen Umgebungen besonders wertvoll, da sie große Hübe – bis zu 6.000 mm bei einigen Katalogmodellen – ohne den Platzmangel einer verlängerten Stange ermöglichen.
Kfz-Serviceausrüstung
Hebebühnen, Reifenmontiermaschinen und Bremsendrehmaschinen sind alle auf pneumatische Aktuatoren angewiesen. Luft-über-Öl-Systeme in Karosseriewerkstätten kombinieren die Geschwindigkeit der Pneumatik mit der Inkompressibilität der Hydraulik, indem sie einen Luftzylinder verwenden, um Hydraulikflüssigkeit für präzise Pressvorgänge zu drücken – und dabei bis zu 20 Tonnen Kraft aus einer Werkstattluftversorgung aufbringen.
Medizinische und Laborgeräte
Miniatur-Luftzylinder mit Bohrungen von nur 6 mm werden in Diagnosegeräten, Probenhandhabungsrobotern und Krankenhausbetten verwendet. Diese Zylinder verwenden saubere, trockene Luft oder Stickstoff, wodurch sie mit sterilen Umgebungen kompatibel sind. Ihr geringes Gewicht und ihr vibrationsfreier Betrieb sind bei der Präzisionslaborinstrumentierung von entscheidender Bedeutung.
Bau- und Schwermaschinen
Obwohl schwere Maschinen aufgrund ihrer höheren Kraftdichte häufiger Hydraulikzylinder verwenden, kommen pneumatische Zylinder immer noch in Druckluftbremssystemen, Türbetätigungen in Bussen und Zügen und pneumatischen Presslufthämmern zum Einsatz. Teleskopierbare Luftzylinder heben die Ladeflächen von Muldenkippern an und bedienen Plattformhebevorrichtungen, bei denen keine exakte Zwischenpositionierung erforderlich ist.
So berechnen Sie die Kraft, die ein Luftzylinder erzeugt
Um einen Pneumatikzylinder richtig zu dimensionieren, müssen zwei Kraftwerte berechnet werden: die Ausfahrkraft (die auf die gesamte Kolbenfläche wirkt) und die Einfahrkraft (die auf die Ringfläche des Kolbens wirkt, die um den Stangenquerschnitt reduziert wird).
Kraftformel erweitern
F_extend = P × (π/4) × D²
Dabei ist P der Versorgungsdruck in Pascal (1 bar = 100.000 Pa) und D der Bohrungsdurchmesser in Metern.
Formel für die Rückzugskraft
F_retract = P × (π/4) × (D² − d²)
Dabei ist d der Stabdurchmesser. Für einen Zylinder mit 63 mm Bohrung und einer 20 mm Stange, der mit 6 bar läuft:
- Ausfahrkraft: 600.000 × (π/4) × 0,063² ≈ 1.870 N
- Rückzugskraft: 600.000 × (π/4) × (0,063² − 0,020²) ≈ 1.681 N
In der Praxis ist die tatsächliche Ausgangskraft aufgrund der Dichtungsreibung und des Gegendrucks in der Abgasleitung 10–20 % niedriger als theoretisch. Bei der Berechnung der effektiven Zylinderkraft zur Lastdimensionierung verwenden Ingenieure normalerweise einen Effizienzfaktor von 0,8 bis 0,9.
Wählen Sie immer einen Zylinder, der Folgendes bietet mindestens 25–50 % mehr theoretische Kraft als die erforderliche Last um eine zuverlässige Betätigung über den gesamten Druck- und Temperaturbetriebsbereich zu gewährleisten.
Luftzylinder vs. Hydraulikzylinder vs. elektrischer Aktuator
Die Wahl zwischen pneumatischen, hydraulischen und elektrischen Linearantrieben hängt von den Kraftanforderungen, den Präzisionsanforderungen, dem Arbeitszyklus und den Umgebungsbedingungen ab. Jede Technologie zeichnet sich in unterschiedlichen Szenarien aus.
| Kriterium | Luftzylinder | Hydraulikzylinder | Elektrischer Aktuator |
|---|---|---|---|
| Typischer Kraftbereich | 10 N – 100 kN | 1 kN – 10 MN | 10 N – 50 kN |
| Geschwindigkeit | Sehr schnell (bis zu 3 m/s) | Mäßig (bis zu 0,5 m/s) | Mäßig (bis zu 1 m/s) |
| Positionsgenauigkeit | Niedrig (nur Endanschläge) | Mittel (mit Servo) | Hoch (±0,01 mm möglich) |
| Energieeffizienz | Niedrig (25–35 %) | Niedrig–Mittel (60–75 %) | Hoch (85–95 %) |
| Anschaffungskosten | Niedrig | Mittel–Hoch | Hoch |
| Wartung | Niedrig | Hoch (fluid changes, leaks) | Niedrig–Medium |
| Reinraum-/lebensmittelecht | Ja (mit korrekten Dichtungen) | Schwierig (Ölrisiko) | Ja |
Das Mitnehmen: Luftzylinder überzeugen durch Geschwindigkeit, Einfachheit und Anschaffungskosten . Hydraulikzylinder dominieren dort, wo große Kraft in einem kompakten Paket erforderlich ist. Elektrische Stellantriebe sind führend, wenn es auf die Positionierungsgenauigkeit in der Mitte des Hubs oder die Energierückgewinnung ankommt. Viele moderne Fabriken nutzen alle drei Technologien in derselben Anlage, jeweils abgestimmt auf die Aufgabe, die sie am besten bewältigen kann.
Wichtige Spezifikationen, die Sie bei der Auswahl eines Pneumatikzylinders verstehen sollten
Der Kauf des falschen Zylinders – selbst wenn dieser leicht unterdimensioniert ist – kann zu fehlerhaften Zyklen, vorzeitigem Dichtungsverschleiß, Maschinenstillstand und kostspieligen Produktionsausfällen führen. Das Verständnis der folgenden Spezifikationen verhindert die meisten Auswahlfehler.
Bohrungsdurchmesser
Die Bohrung ist der Innendurchmesser des Zylinderrohrs und der wichtigste Bestimmungsfaktor für die Ausgangskraft. Standardbohrungsgrößen folgen ISO 15552 oder der NFPA T3.6.7-Reihe: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 und 320 mm sind übliche Abstufungen. Durch die Verdoppelung der Bohrung vervierfacht sich die Kraft bei gleichem Druck, da die Kraft mit der Fläche skaliert (A = πD²/4).
Hublänge
Der Hub ist die Gesamtstrecke, die die Kolbenstange zwischen vollständig eingefahren und vollständig ausgefahren zurücklegt. Längere Hübe erhöhen die Gefahr des Knickens der Stange unter Druckbelastung. Die meisten Hersteller stellen Diagramme zur Säulenfestigkeit zur Verfügung, um die maximal zulässige Schublast für einen bestimmten Hub und Stangendurchmesser zu bestimmen. Bei Hüben, die etwa das 10-fache des Bohrungsdurchmessers überschreiten, sind geführte Zylinder oder externe Unterstützung erforderlich.
Betriebsdruckbereich
Die meisten Pneumatikzylinder sind für 1 bis 10 bar (14,5 bis 145 PSI) ausgelegt. Der minimale Betriebsdruck – typischerweise 1 bis 2 bar – ist entscheidend: Zylinder, die für den Betrieb bei 4 bar dimensioniert sind, können blockieren oder unregelmäßig arbeiten, wenn der Anlagenluftdruck bei Spitzenbedarf sinkt. Überprüfen Sie immer den regulierten Mindestdruck der Luftversorgung am Zylindereinlass, nicht nur am Kompressorausgang.
Montageart
Die Montage bestimmt, wie der Zylinder die Kraft auf den Maschinenrahmen überträgt und wie er mit Fehlausrichtungen umgeht. Zu den gängigen Montagearten gehören:
- Fußhalterung (FB): Wird an eine ebene Fläche geschraubt; starr, gut für reine Axiallasten.
- Flanschmontage (FA/FF): An der Kappe oder am Stangenende verschraubt; sehr steif, hohe Belastbarkeit.
- Gabelkopfmontage (CB/CA): Ermöglicht das Schwenken des Zylinders; Wird benötigt, wenn der Lastpfad eine Winkelbewegung aufweist.
- Zapfenmontage (MT): Dreht sich um einen zentralen Stift; Wird in Pressen und Verbindungsmechanismen verwendet.
Starre Halterungen (Fuß und Flansch) sollten nur verwendet werden, wenn die Last perfekt auf die Stangenachse ausgerichtet ist. Jede Winkelfehlausrichtung bei einer starren Halterung führt zu einer seitlichen Belastung der Kolbenstange, beschleunigt den Verschleiß der Stangendichtung und kann mit der Zeit zu einer Biegung der Stange führen.
Dämpfung
Wenn ein Kolben mit hoher Geschwindigkeit das Hubende erreicht, prallt er gegen die Endkappe. Ohne Dämpfung entstehen Stoßbelastungen, die den Zylinder, den Maschinenrahmen und alle daran befestigten Werkzeuge beschädigen. Eingebaute Kissenversteller fangen kurz vor dem Hubende eine Lufttasche vor dem Kolben ein und erzeugen so einen pneumatischen Dämpfereffekt. Bei Kolbengeschwindigkeiten über 300 mm/s sollte eine Dämpfung als Standard angesehen werden statt optional.
Dichtungsmaterial und Temperaturbewertung
Standardmäßige NBR-Dichtungen (Nitril) decken −20 °C bis 80 °C ab und sind für die meisten Fabrikumgebungen ausreichend. Hochtemperaturanwendungen (Lackieröfen, Gießereien) erfordern FKM-Dichtungen (Viton), die bis 200 °C ausgelegt sind. Für Tieftemperatur- oder lebensmittelechte Anwendungen können EPDM-Dichtungen oder PTFE-beschichtete Komponenten erforderlich sein. Die Verwendung des falschen Dichtungsmaterials ist eine häufige Ursache für vorzeitigen Zylinderausfall.
Häufige Probleme mit Luftzylindern und deren Behebung
Selbst gut ausgewählte Pneumatikzylinder weisen mit der Zeit Fehler auf. Das frühzeitige Erkennen der Symptome spart erhebliche Ausfallzeiten und Reparaturkosten.
Zylinder driftet ab oder kann die Position nicht halten
Wenn ein belasteter Zylinder beim Schließen des Ventils langsam aus seiner ausgefahrenen Position abdriftet, lässt die Kolbendichtung Luft an der Kolbenfläche vorbei entweichen. Dies ist eine der häufigsten Ausfallarten von Luftzylindern . Die Lösung besteht darin, die O-Ringe oder Lippendichtungen des Kolbens auszutauschen. Überprüfen Sie vorher, ob der Zylinder über seinem Nenndruck betrieben wurde, der die Extrusion der Dichtung in Spaltspalte beschleunigt.
Externe Luftlecks an der Stange
Ein zischendes Geräusch oder ein sichtbarer Luftstrom um die Stangendichtung weist auf Verschleiß der Stangendichtung oder eine Beschädigung der Stangenoberfläche hin. Verchromte Stangen können Korrosionsnarben oder Riefen bilden, wenn die Abstreiferdichtung versagt und Verunreinigungen eindringen können. Eine narbige Stange schneidet neue Dichtungen schnell durch – die Stange selbst muss überprüft und häufig ersetzt werden. In rauen Umgebungen sollten Sie für eine deutlich längere Lebensdauer Edelstahlstäbe mit Keramikbeschichtung in Betracht ziehen.
Langsamer oder träger Schlaganfall
Wenn ein Zylinder seinen Hub langsamer als erwartet abschließt, prüfen Sie in dieser Reihenfolge: Versorgungsdruck am Zylinderanschluss (stellen Sie sicher, dass kein Druckabfall in den Leitungen vorliegt), Durchflussregelventile (möglicherweise zu restriktiv eingestellt), Luftfiltergehäuse (verstopfter Filter verringert den Durchfluss) und Zylinderbohrung (innere Korrosion oder Verschmutzung erhöht die Dichtungsreibung). Eine teilweise geschlossene Abgasstromregelung ist die häufigste Ursache für eine langsame Ausdehnung bei Feldinstallationen.
Der Zylinder fährt unter Last nicht aus
Wenn sich ein Zylinder ohne Last frei bewegt, aber unter der Anwendungslast blockiert, ist die Bohrungsgröße für die erforderliche Kraft nicht ausreichend. Berechnen Sie mit F = P × A neu und berücksichtigen Sie dabei Reibung und Gegendruck. Die Lösung besteht entweder darin, die Bohrung zu vergrößern, den Versorgungsdruck zu erhöhen (innerhalb sicherer Grenzen) oder den Lastbedarf zu verringern. Erhöhen Sie den Druck niemals einfach über das Nennmaximum des Zylinders hinaus – dies beschädigt die Dichtungen und kann zum Bersten der Endkappen führen.
Vorzeitiger Dichtungsverschleiß
Dichtungen, die bereits nach wenigen Betriebsmonaten – und nicht nach den erwarteten Millionen von Zyklen – ausgetauscht werden müssen, versagen in der Regel aus einem von drei Gründen: verunreinigte Luftzufuhr (Schleifpartikel verkratzen Bohrung und Dichtungen), seitliche Belastung der Stange (durch Fehlausrichtung) oder unzureichende Schmierung. Verwenden Sie an jeder pneumatischen Versorgungsleitung eine FRL-Einheit (Filter-Regler-Öler). Stellen Sie bei ölfreien Zylindern mit PTFE-Dichtungen sicher, dass die Luft sauber und trocken ist, anstatt Schmiermittelnebel hinzuzufügen, der PTFE zersetzt.
So verlängern Sie die Lebensdauer von Luftzylindern
Eine gut gewartete Luftflasche in einer sauberen Industrieumgebung sollte lange halten 50 bis 100 Millionen Zyklen bevor ein Dichtungssatz ausgetauscht werden muss. Um diese Lebensdauer zu erreichen, muss auf den gesamten Pneumatikkreislauf geachtet werden, nicht nur auf den Zylinder selbst.
- Filtern Sie die Luft auf 5 Mikrometer oder besser. Partikelverunreinigung ist die Hauptursache für beschleunigten Bohrungs- und Dichtungsverschleiß. Ein 40-Mikron-Standardfilter reicht für den Zylinderschutz nicht aus.
- Den Versorgungsdruck auf den niedrigsten effektiven Wert regulieren. Der Betrieb mit 6 bar, wenn 4 bar die erforderliche Kraft erreichen, verschwendet Energie und erhöht die Dichtungsbelastung. Jeder 1 bar Überdruck verringert die Lebensdauer der Dichtung messbar.
- Installieren Sie bei allen Hochgeschwindigkeitsanwendungen eine Dämpfung. Ein Aufprall am Hubende ohne Dämpfung kann augenblickliche Stoßkräfte erzeugen, die das Fünf- bis Zehnfache der Betriebskraft betragen, wodurch Endkappen brechen und Kolben deformiert werden.
- Richten Sie die Zylinderstange genau auf den Lastpfad aus. Selbst eine Winkelfehlausrichtung von 1–2 Grad erzeugt eine kontinuierliche seitliche Belastung, die die Stangendichtungen drei- bis fünfmal schneller verschleißt als bei einer korrekt ausgerichteten Installation.
- Verwenden Sie am Kompressorausgang einen Trockner oder Nachkühler. Kondenswasser in der Luftleitung verursacht innere Korrosion unbeschichteter Aluminiumbohrungen und beeinträchtigt den Schmierfilm auf den Dichtungen.
- Planen Sie eine regelmäßige Inspektion des Stangenzustands ein. Überprüfen Sie die Stange alle drei bis sechs Monate in normalen Umgebungen visuell auf Lochfraß, Riefenbildung oder Korrosion, unter rauen Bedingungen monatlich.
ISO-Normen für Luftzylinder
Durch die Standardisierung wird sichergestellt, dass die Abmessungen von Zylindern verschiedener Hersteller austauschbar sind, was den Austausch und die Beschaffung aus mehreren Quellen vereinfacht. Die primären Standards sind:
- ISO 15552: Die wichtigste internationale Norm für Pneumatikzylinder mit rundem und quadratischem Profil (früher ISO 6431 und VDMA 24562). Gibt Bohrungsgrößen, Anschlussgewinde, Montageabmessungen und Stangenendgewinde an. Dies ist der Standard für die meisten mittleren und großen Industriezylinder weltweit.
- ISO 21287: Kompakte Zylinder mit begrenztem Platzbedarf. Häufig in Verpackungs- und Lebensmittelmaschinen, wo die Maschinenhüllen eng sind.
- ISO 6432: Miniaturzylinder mit einer Bohrung von 8 bis 25 mm, die in der Instrumentierung und bei leichten Montageaufgaben eingesetzt werden.
- NFPA T3.6.7: Der nordamerikanische Standard (NFPA) für Zugstangenzylinder, die in nordamerikanischen Industriemaschinen üblich sind. Bohrungsgrößen und Montagemuster weichen von ISO 15552 ab. Überprüfen Sie daher vor dem Ersatzkauf die geltende Norm.
Die Spezifikation einer ISO-Standard-Luftflasche bedeutet, dass jedes herstellerkonforme Produkt als Ersatz direkt eingeschraubt werden kann – ein erheblicher Vorteil in globalen Lieferketten, in denen bevorzugte Marken möglicherweise lange Vorlaufzeiten haben.
