Zylinderzubehör

Zylinderzubehör

Zylinderzubehör ist eine tragende Kernkomponente des Zylindersystems. Ihre wissenschaftliche Auswahl trägt entscheidend zur Gewährleistung der Zuverlässigkeit, Regelgenauigkeit, Lebensdauer und Betriebseffizienz des Zylinders bei. Diese Zubehörserie kann die Gesamtleistung des Zylinders unter verschiedenen Arbeitsbedingungen umfassend verbessern, die Wartungskosten senken und eignet sich durch hochfeste Materialien, präzise Verarbeitungstechnologie und optimiertes Strukturdesign für hochpräzise automatisierte Produktionsszenarien. ​

Kernfunktionen
1. Hohe Zuverlässigkeit: Es besteht aus einer hochfesten Schmiedelegierung und hält einem Arbeitsdruck von 1,6 MPa und einer Druckschwankung von ±5 % stand. Ölbeständige Verbunddichtungskomponenten aus Nitrilkautschuk und Polytetrafluorethylen können einen leckagefreien Betrieb von mehr als 8000 Stunden im Temperaturbereich von -30℃ bis 120℃ erreichen und so das Risiko von Ausfallzeiten deutlich reduzieren. ​

2. Präzisionssteuerung: Die Anpassungstoleranz erreicht das IT5-Niveau, der Endflächenschlag beträgt ≤0,01 mm/m, wodurch sichergestellt wird, dass der Koaxialitätsfehler zwischen dem Zylinder und der Last ≤0,02 mm beträgt, die Geradheitsabweichung der Kolbenbewegung innerhalb von 0,05 mm/100 mm kontrolliert wird und die Wiederholpositionierungsgenauigkeit ±0,01 mm erreicht.​

3. Ultralange Lebensdauer: Oberflächenbehandlung mit Hartverchromung (Härte über HV700), Gleitreibungskoeffizient von nur 0,08, mit selbstschmierenden Lagern, Verschleiß ≤0,001 mm/100.000 Bewegungen, mehr als 3 Millionen störungsfreie Zyklen können unter Nennbedingungen erreicht werden und die Lebensdauer ist dreimal länger als die von gewöhnlichem Zubehör. ​

4. Hohe Effizienz und Energieeinsparung: Der stromlinienförmige Luftstromkanal reduziert den Luftwiderstandsbeiwert auf dem Weg um 30 % und erhöht die Gasansprechgeschwindigkeit um 20 %; Das leichte Aluminiumlegierungsmaterial (Dichte 2,7 g/cm³) reduziert die Bewegungsträgheit und der Energieverbrauch wird unter Hochgeschwindigkeitsbedingungen (1 m/s) um 15 % reduziert, was die Effizienz der Produktionslinie verbessert.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Kein vorheriger Artikel
WEITER：Kein nächster Artikel

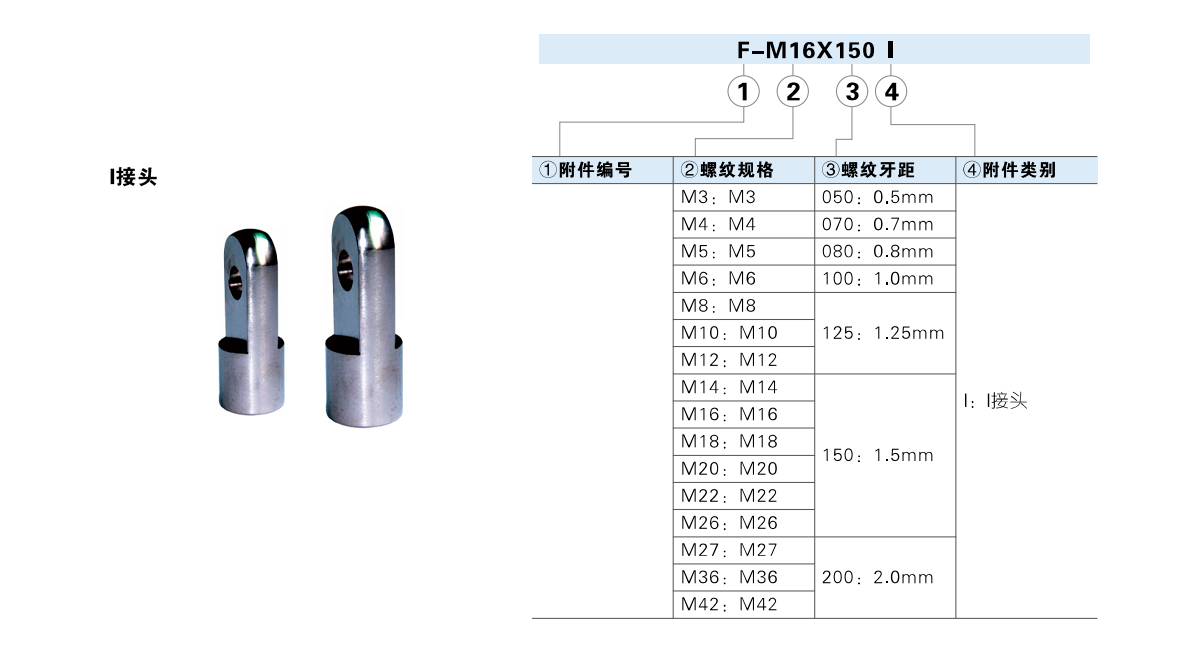

  • Name des Zubehörs der Zylinderserie SE ORKB
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X1251 ● ●
    F-M12X1251 ● ●
    F-M16X150l ● ● ● ●
    F-M20X150l ● ● ● ●
    F-M27X2001 ● ●
    F-M36X2001 ● ●
    Name des Zubehörs der Zylinderserie SG/SGC SC/SAU SC JSI
    125 160 200 250 32 40 50 63 80 100 125 160 200 250 32 40 50 63 80 100 125
    F-M10X1251 ● ●
    F-M12X1251 ●
    F-M14X150l ●
    F-M16X1501 ● ●
    F-M18X150l ● ●
    F-M20X1501 ● ●
    F-M22X1501 ●
    F-M26X1501 ●
    F-M27X2001 ● ● ●
    F-M36X2001 ● ● ● ●
    F-M42X2001 ● ●
    Name des Zubehörs der Zylinderserie MI MPG
    8 10 12 16 20 25 32 40 6 8 10 12 16
    F-M3X0501 ●
    F-M4X0701 ● ● ● ●
    F-M5X0801 ● ●
    F-M6X1001 ● ●
    F-M8X1251 ●
    F-M10×1251 ● ●
    F-M12X125l ●

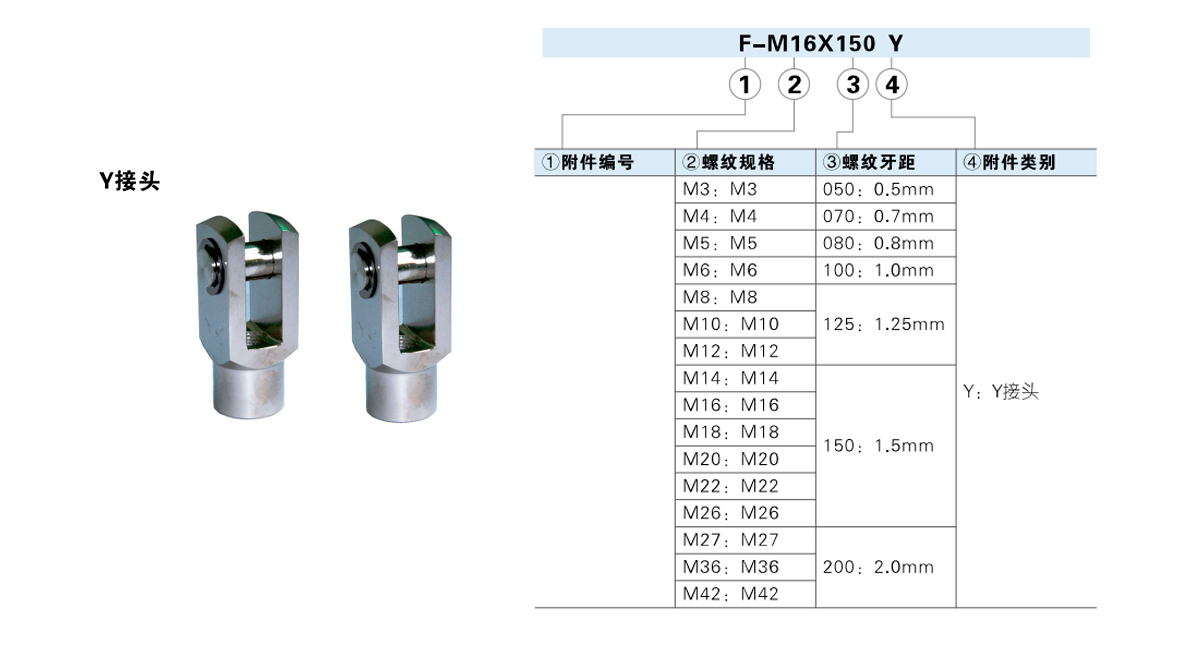

    Name des Zubehörs der Zylinderserie SE SAl
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X125Y ● ●
    F-M12X125Y ● ●
    F-M16X150Y ● ● ● ●
    F-M20X150Y ● ● ● ●
    F-M27X200Y ● ●
    F-M36X200Y ● ●
    Name des Zubehörs der Zylinderserie SG/SGC SC/SAU SC JSI
    125 60 200 250 32 40 50 63 80 100 125 160 200 250 32 40 50 63 80 100 125
    F-M10X125Y ● ●
    F-M12X125Y ●
    F-M14X150Y ●
    F-M16X150Y ● ●
    F-M18X150Y ● ●
    F-M20X150Y
    F-M22X150Y ● ● ●
    F-M26X150Y ●
    F-M27×200Y ● ● ●
    F-M36X200Y ● ● ● ●
    F-M42X200Y ● ●
    Name des Zubehörs der Zylinderserie MI MPG
    8 10 12 16 20 25 32 40 6 8 10 12 16
    F-M3X050Y ●
    F-M4X070Y ● ● ● ●
    F-M5X080Y ● ●
    F-M6X100Y ● ●
    F-M8X125Y ●
    F-M10X125Y ● ●
    F-M12X125Y ●

    Zylinderserie ACQ

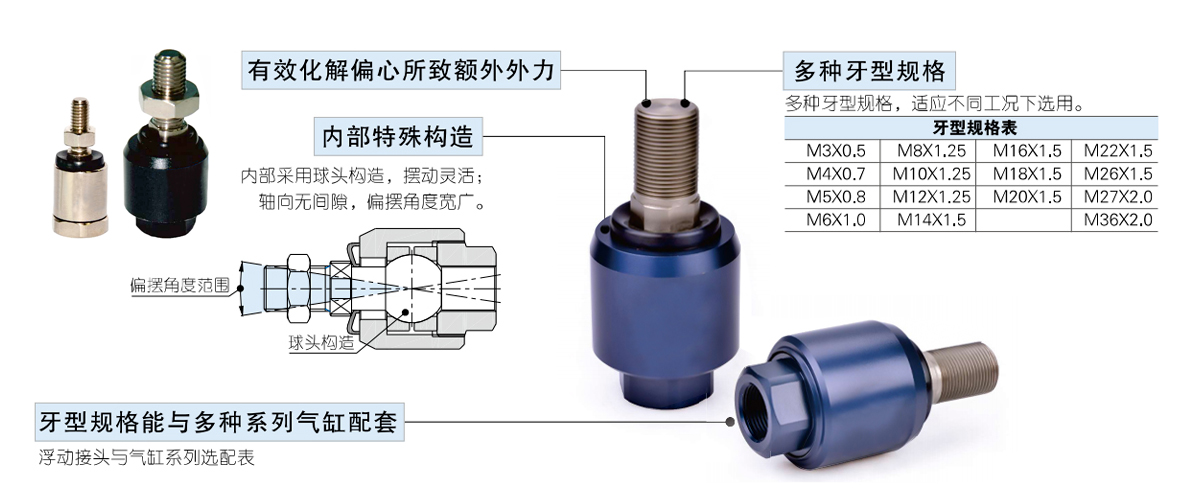

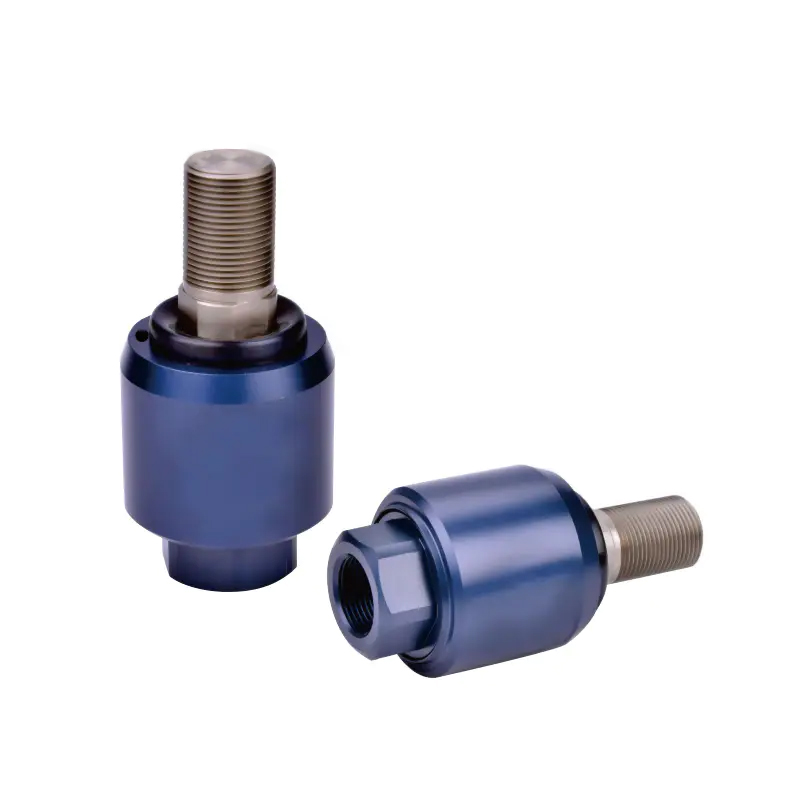

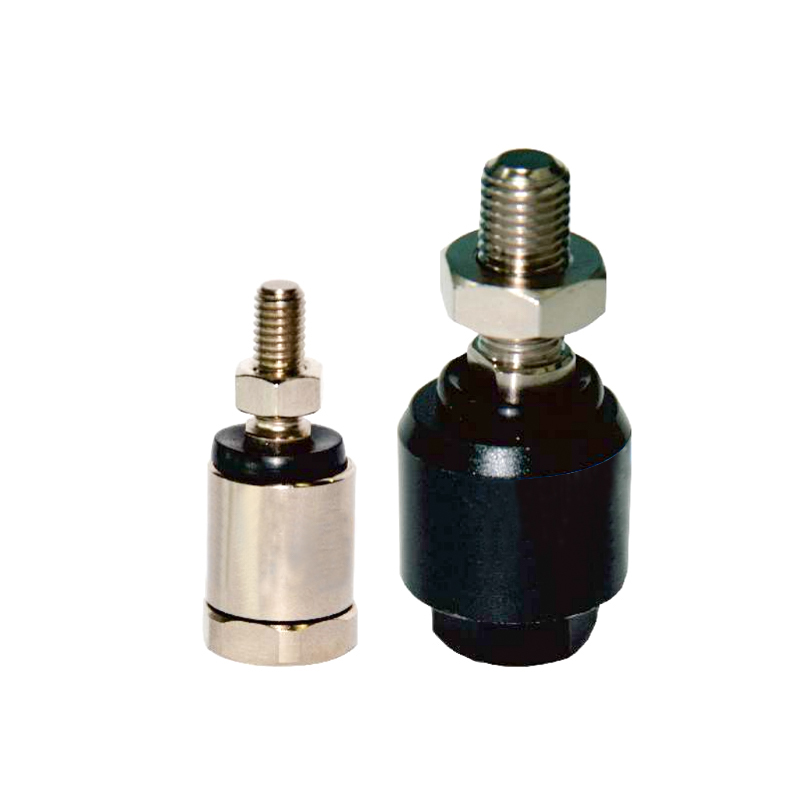

    Spezifikationen für schwimmende Gelenke der Zylinderserie PB MI MA MF           MBL Spezifikationen für schwimmende Verbindungen 2 16 20 25 32 40 50 63 80 100
    4 6 10 12 16 8 10 12 16 20 25 32 40 16 20 25 32 40 50 63 20 25 32 40 20 25 32 40 50 63 F-M8X125F ●
    F-M3X050F ● F-M10X125F ●
    F-M4X070F ● ● ● F-M12X125F
    F-M5X080F ● ● F-M14X150F ● ●
    F-M6X100F ● ● ● F-M16X150F
    F-M8X125F ● ● ● ● F-M18X150F ● ●
    F-M10X125F ● ● ● ● ● ● ● ● F-M20X150F
    F-M12X125F ● ● ● F-M22X150F ●
    F-M14X150F ● ● ● ● ● F-M26X150F ●

    Spezifikationen für schwimmende Gelenke der Zylinderserie SG/SGC SE SAl SAl/SC SC/SAU JSI
    125 160 200 250 32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200 32 40 50 63 80 100 32 40 50 63 80 100 125
    F-M10X125F ● ● ● ●
    F-M12X125F ● ● ●
    F-M14X150F ●
    F-M16X150F ● ● ● ● ● ●
    F-M18X150F ● ●
    F-M20X150F ● ● ● ● ● ●
    F-M22X150F ●
    F-M26X150F ●
    F-M27×200F ● ● ● ●
    F-M36×200F ● ● ● ●

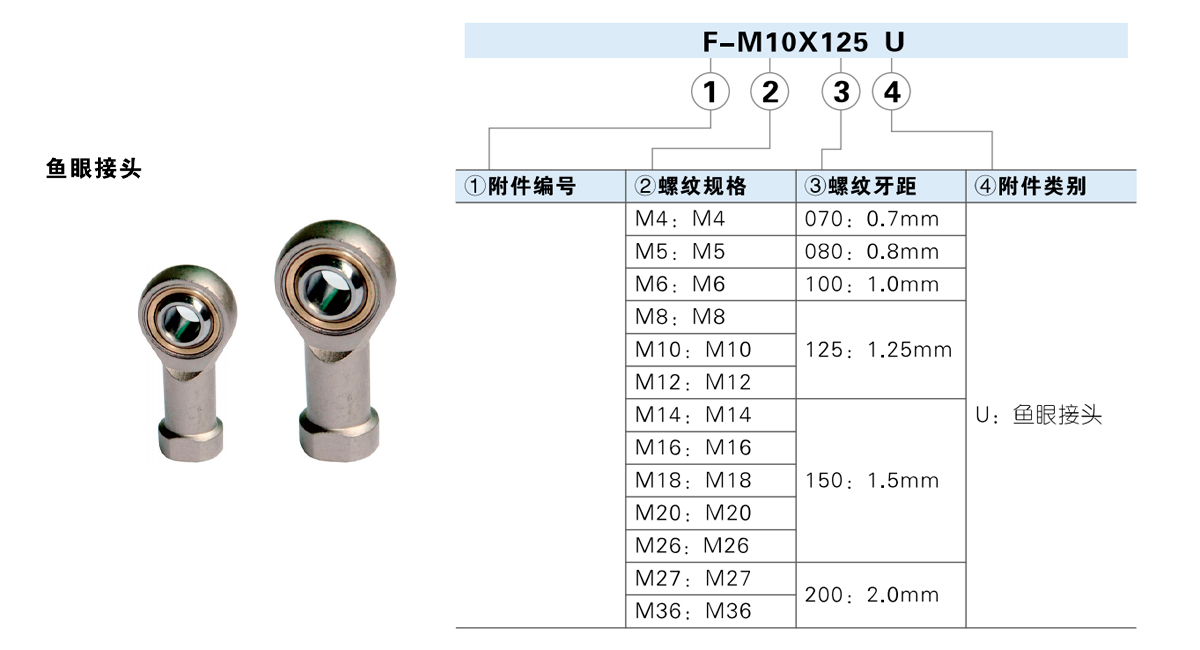

    Name des Zubehörs der Zylinderserie SE ORKB ORKB/SC
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X125U ● ●
    F-M12X125U ● ●
    F-M16X150U ● ● ● ●
    F-M20X150U ● ● ● ●
    F-M27X200U ● ●
    F-M36X200U ● ●
    Name des Zubehörs der Zylinderserie SG/SGC SC/SAU JSI
    125 160 200 250 32 40 50 63 80 100 32 40 50 63 80 100 125
    F-M10X125U ● ●
    F-M12X125U ●
    F-M14X150U ●
    F-M16X150U ●
    F-M18X150U ● ● ●
    F-M20X150U ● ●
    F-M26X150U ●
    F-M27X200U ● ●
    F-M36X200U ● ●
    Name des Zubehörs der Zylinderserie ACQ
    12 16 20 25 32 40 50 63 80 100
    F-M5X080U ●
    F-M6X100U ●
    F-M8X125U ●
    F-M10X125U ●
    F-M14X150U ● ●
    F-M18X150U ● ●
    F-M26X150U ●
    Name des Zubehörs der Zylinderserie MA MF MBL
    16 20 25 32 40 50 63 20 25 32 40 20 25 32 40 50 63
    F-M6X100U ●
    F-M8X125U ● ● ●
    F-M10X125U ● ● ● ● ● ●
    F-M12X125U ● ●
    F-M14X150U ● ● ● ●
    Name des Zubehörs der Zylinderserie PB MI
    4 6 10 12 16 8 10 12 16 20 25 32 40
    F-M4X070U ● ● ●
    F-M5X080U ● ●
    F-M6X100U ● ●
    F-M8X125U ●
    F-M10X125U ● ●
    F-M12X125U ●

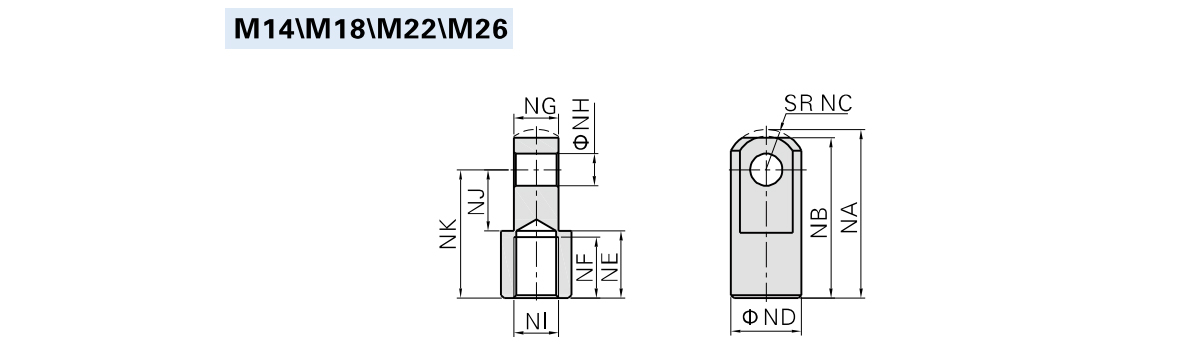

  • Modell/Symbol NA NB NC ND NE NF NG NH NJI NK NI
    F-M14X1501 52.5 50 12.5 22 21 19 13.8 10 19 40 M14×1,5
    F-M18X1501 66.5 64 16.5 28 27 24 19.8 14 24 50 M18×1,5
    F-M22X1501 83.5 80 23.5 40 29 26 29.8 22 34 60 M22×1,5
    F-M26X1501 83.5 80 23.5 40 29 26 29.8 22 34 60 M26×1,5

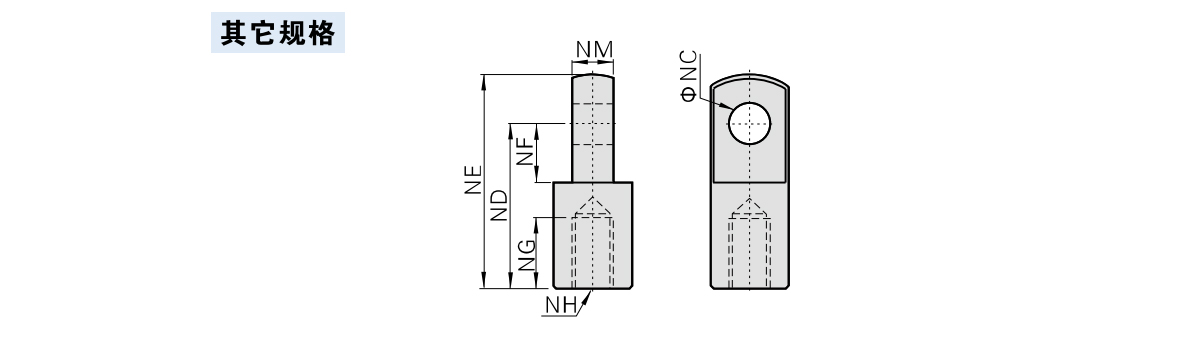

    Modell/Symbol NC ND NE NF NG NH NM
    F-M3×050l 3 12 15.5 5 5 M3×0,5 3
    F-M4×070l 4 16 21 6.8 8 M4×0,7 4
    F-M5×080l 5 25 32 14.1 7.5 M5×0,8 6.3
    F-M6×1001 6 21 28 8.5 8 M6×1,0 6
    F-M8×1251 8 30 40 11 15 M8×1,25 8
    F-M10×1251 10 40 50 15 20 M10×1,25 10
    F-M12×1251 12 48 62 24 20 M12×1,25 12
    F-M16×150l 16 64 82 32 23 M16×1,5 16
    F-M20×1501 20 80 102 40 30 M20×1,5 20
    F-M27×200l 30 110 139 51 45 M27×2,0 30
    F-M36×200l 35 144 181 65 55 M36×2,0 35
    F-M42×200l 40 168 211 85 62 M42×2,0 40

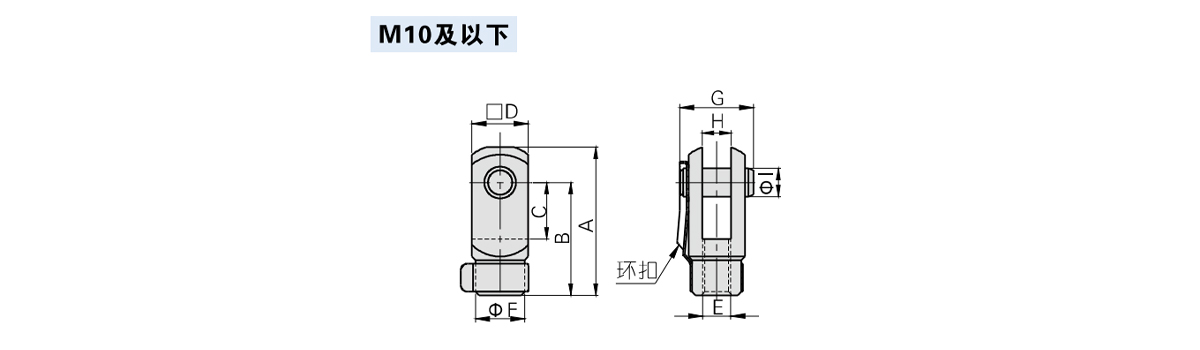

    Modell/Symbol A B C D F E G H I
    F-M3X050Y 15.5 12 5 6 6 M3×0,5 9 3 3
    F-M4X070Y 22 16 8 8 7 M4×0,7 11.5 4 4
    F-M5X080Y 28 21 10.2 12 10 M5×0,8 15.5 6.5 5
    F-M6X100Y 32 24 12 12 10 M6×1,0 16 6 6
    F-M8X125Y 42 32 16 16 14 M8×1,25 21 8 8
    F-M10X125Y 52 40 20 19 18 M10×1,25 25 10 10

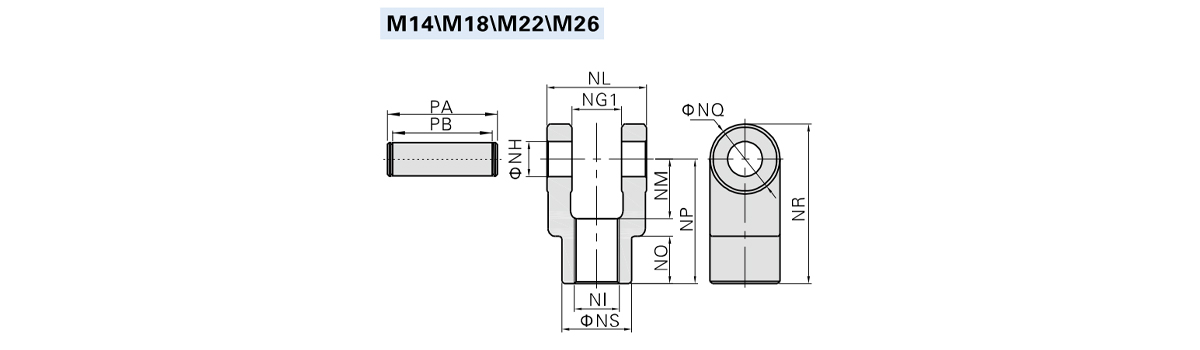

    Modell/Symbol NG1 NH NI NL NM NEIN NP NQ NR NS PA PB
    F-M14X150Y 14.2 10 M14×1,5 27.8 19 17 40 22 51 22 34.6 28.8
    F-M18X150Y 20.2 14 M18×1,5 39.8 24 19 50 28 64 28 47 40.8
    F-M22X150Y 30.2 22 M22×1,5 59.8 34 20 65 40 85 40 69.2 60.8
    F-M26X150Y 30.2 22 M26×1,5 59.8 34 20 65 40 85 40 69.2 60.8

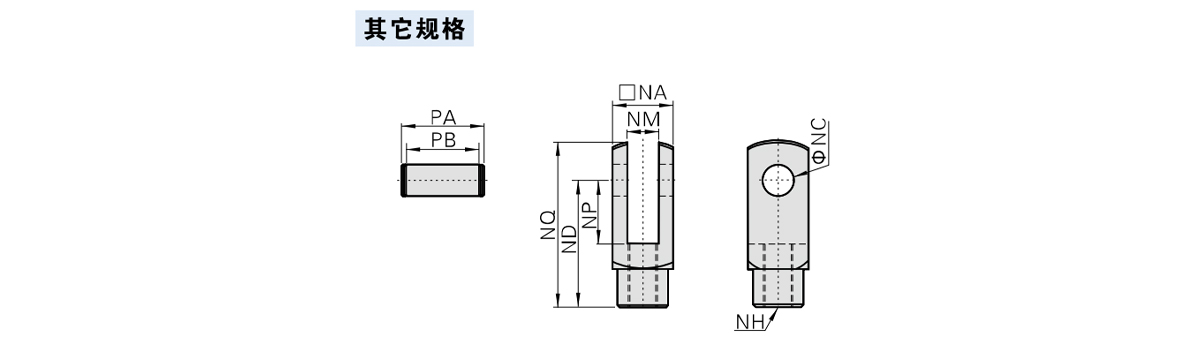

    Modell/Symbol NA NC ND NP NQ NM NH PA PB
    F-M12×125Y 25.4 12 48 24 62 12 M12×1,25 32.4 26.2
    F-M16X150Y 32 16 64 32 80 16 M16×1,5 39 32.8
    F-M20×150Y 44.4 20 80 40 101 20 M20×1,5 53.4 45.2
    F-M27×200Y 54 30 110 55 139 30 M27×2,0 64.2 54.8
    F-M36X200Y 70 35 144 73 179 35 M36×2,0 80.2 70.8
    F-M42×200Y 85 40 168 86 211 40.3 M42×2,0 115 93

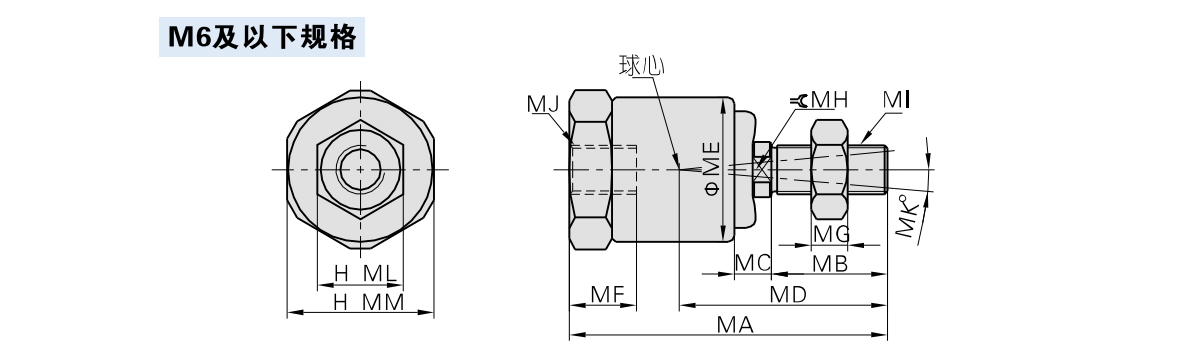

    Modell/Symbol MA MB MC MD ICH MF MG MH MIMJ ML MM Winkelkompensation Radialer Ausgleich
    F-M3X050F 23.5 7.5 3 15 12.8 5 2.4 4 M3×0,5 5.5 13 ±5° 0.5
    F-M4X070F 26 9.5 3 17 12.8 5.5 3 4 M4×0,7 7 13 ±5° 0.5
    F-M5X080F 34.5 13.5 3.5 22.8 13.8 7.5 4 6 M5×0,8 8 14 ±5° 0.5
    F-M6X100F 34.5 13.5 3.5 22.8 13.8 7.5 4 6 M6×1,0 10 14 ±5° 0.5

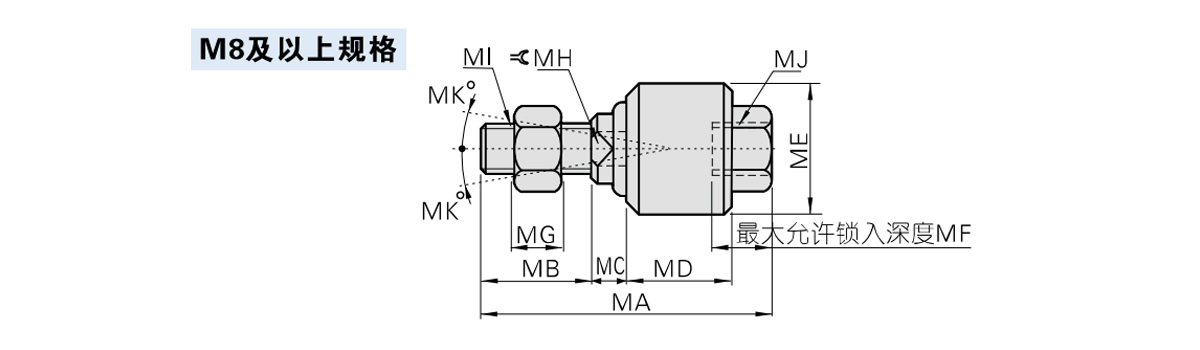

    Modell/Symbol MA MB MC MD ICH MF MG MH MI/MJ MK
    F-M8X125F 51 20 6 17 24 10.5 6 8 M8×1,25 13
    F-M10X125F 58 22 7 21 26 11 6 10 M10×1,25 12
    F-M12X125F 58 22 8 21 28 11 7 12 M12×1,25 12
    F-M14×150F 70 22.5 8.5 28 34.5 16 8 15 M14×1,5 12
    F-M16X150F 90 27 10 41 44.5 19 8 17 M16×1,5 7
    F-M18X150F 92 27 10 41 44.5 21 11 18 M18×1,5 7
    F-M20×150F 102 29 13 46 53 22 10 22 M20×1,5 10
    F-M22×150F 108 32 13 46 53 25 13 22 M22×1,5 5
    F-M26×150F 120 32 14.5 52.5 59.5 28 13 27 M26×1,5 5
    F-M27X200F 136.5 40 14.5 52.5 59.5 35 13.5 27 M27×2,0 5
    F-M36X200F 194.5 60 20.5 77.5 84 50 18 36 M36×2,0 5

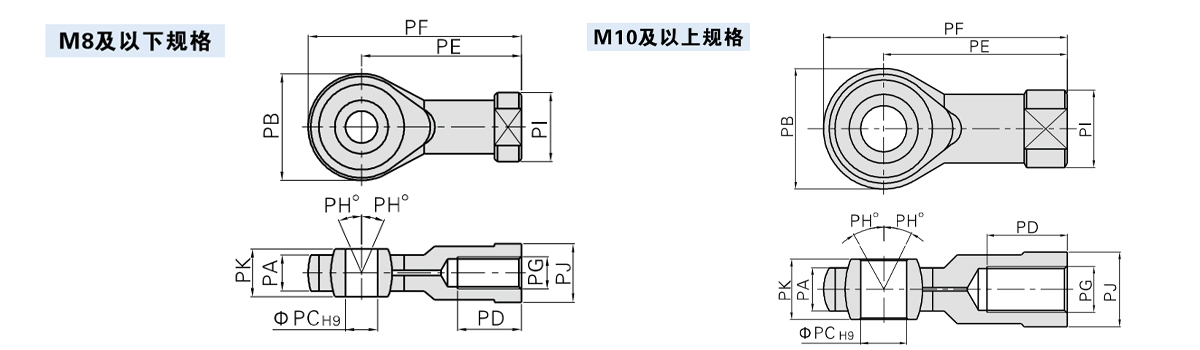

    Modell/Symbol PA PB PC PD PE PF PG PH PI PJ PK
    F-M4X070U 6 18 5 10 27 36 M4×0,7 13 12.5 10 8
    F-M5X080U 6 18 5 10 27 36 M5×0,8 13 12.5 10 8
    F-M6X100U 6.8 20 6 12 30 40 M6×1,0 13 13 11 9
    F-M8X125U 9 24 8 16 36 48 M8×1,25 13 16 14 12
    F-M10X125U 11 26 10 20 43 56 M10×1,25 13 19 17 14
    F-M12×125U 12 32 12 22 50 66 M12×1,25 13 22 19 16
    F-M14X150U 14 36 14 28 57 75 M14×1,5 13 25 22 19
    F-M16X150U 15 40 16 28 64 84 M16×1,5 15 27 22 21
    F-M18X150U 16.5 46 18 30 71 94 M18×1,5 15 31 27 23
    F-M20X150U 18 46 20 33 77 100 M20×1,5 15 34 30 25
    F-M26×150U 22 60 25 48 94 124 M26×1,5 15 42 36 31
    F-M27×200U 25 70 30 51 110 145 M27×2,0 15 50 41 37
    F-M36X200U 27.5 80 35 56 125 165 M36×2,0 15 57.5 50 43
