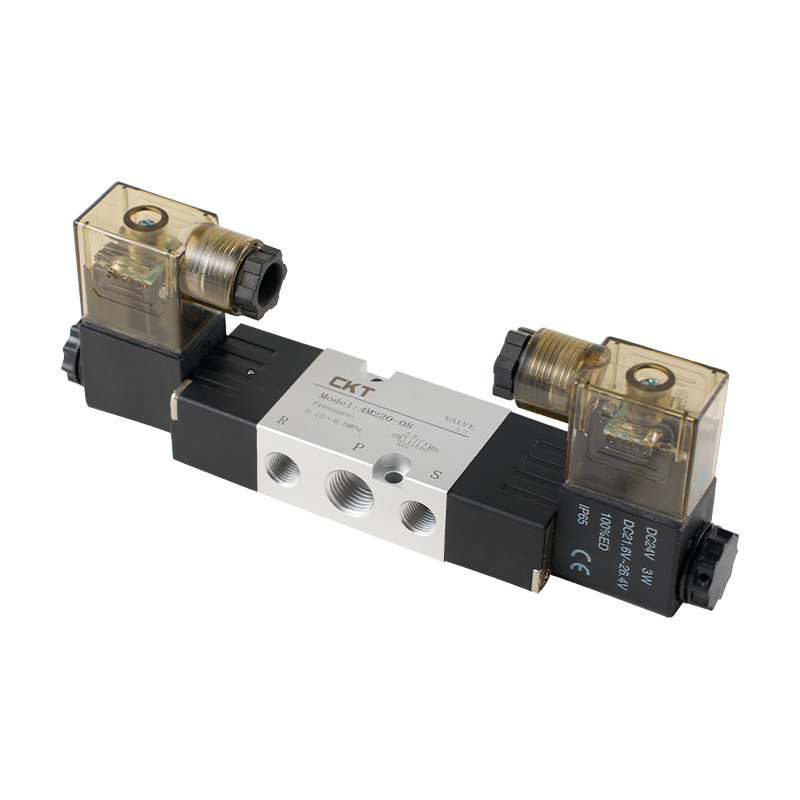

Vorgesteuertes 5-Wege-Magnetventil der Serie 4M mit Seitenwand

Das vorgesteuerte 5-Wege-Magnetventil der Serie 4M mit seitlicher Stirnfläche ist eine Kernkomponente für die industrielle Fluidtechniksteuerung. Es nutzt das vorgesteuerte Prinzip und die kompakte seitliche Montagestruktur und eignet sich für die direkte Betätigung und Steuerung von Aktoren in Automatisierungssystemen.

Zu seinen Kernfunktionen gehören:
Pilotgesteuertes Luftwegdesign: Durch die Verwendung von pneumatischem Steuerdruck zur Steuerung der Hauptkolbenbewegung wird die Betriebsbelastung der Magnetspule erheblich reduziert und die Gesamtansprechgeschwindigkeit und Zuverlässigkeit des Ventils verbessert, insbesondere bei Gasversorgungsbedingungen mit mittlerem und hohem Druck.

Fünf-Wege-Funktionsstruktur: Integration von fünf Flüssigkeitskanälen zur Bildung eines standardmäßigen pneumatischen Umkehrkreises. Die Konstruktion ermöglicht den Durchfluss von Druckluft in beide Richtungen zwischen dem vorgesehenen Einlass und Auslass und kann die Druckumschaltung zwischen den beiden Arbeitskammern des Aktuators (z. B. Zylindern) und die erforderliche Abgasfunktion realisieren.

Montageanschlüsse an der Seitenwand: Das Design des Ventilkörpers verfügt über standardisierte Montageanschlüsse an der Seitenwand. Dadurch kann das Ventil kompakt direkt an standardisierten Stellantrieben (z. B. ISO-Anschlüssen an Zylindern) oder anderen Verteilern montiert werden, ohne dass zusätzliche Rohrleitungsanschlüsse erforderlich sind, was Platz spart und die Komplexität von Luftleitungsanschlüssen vereinfacht.

Kompaktes und integriertes Design: Das seitliche Montageformat ermöglicht einen hohen Grad an Integration von Ventil und Antrieb in eine kompakte Pneumatikeinheit. Dies verringert nicht nur das Risiko potenzieller Leckagen an externen Verbindungsstellen, sondern verbessert auch die Gesamtsteifigkeit und Stabilität des Systems.

Vereinfachte Installation und Wartung: Durch die direkte Seitenwandanbindung entfallen zahlreiche Armaturen und Kupplungen, was den Montage- und Wartungsaufwand des Systems deutlich reduziert. Der Austausch von Ventilen oder zugehörigen Komponenten ist einfacher und trägt zur Reduzierung von Ausfallzeiten bei.

Universelle Einsatzeignung: Die standardisierten Schnittstellen und die Fünf-Wege-Funktionalität der Serie machen sie zu einer vielseitigen Wahl für eine Vielzahl industrieller Automatisierungsszenarien, die die Betätigung doppelt wirkender Aktuatoren erfordern, wie z. B. Materialhandhabung, Montagevorrichtungen, Prozesssteuerung und mehr. Das Design konzentriert sich auf grundlegende und umfassende pneumatische Kommutierungsanforderungen.

Der Kernwert dieses Magnetventils ist die innovative Montage des Aktuators direkt auf der Oberfläche der Seitenwand in Kombination mit der vorgesteuerten 5-Wege-Funktion, die die Grundlage für ein effizientes, kompaktes und wartungsfreundliches pneumatisches Steuerungssystem bildet.
