| Modell | ZSE30AF
(Gemischter Druck) | ZSE30A (Vakuumdruck) | ISE30A
(Überdruck) |
| Nenndruckbereich | -100,0~100,0 kPa | 0~-101 kPa | 0,0 ~ 1.000 MPa |
| Stellen Sie den Druckbereich ein | -101,0~101,0 kPa | -101,3~10,0 kPa | -0,100~1,000 MPa |
| Druckbeständig | 300 kPa | 1,5 MPa |
| Flüssig | Luft, nicht korrosiv, nicht brennBar |
| Druckeinheit: Stellen Sie die Mindestskala ein | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| bar | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| mmHg | 1 | - |
| Spannung | 12 bis 24 V DC ±10 %, Welligkeitsspitze unter 10 % |
| Verbrauchsstrom | ≤40mA unten (keine Last) |

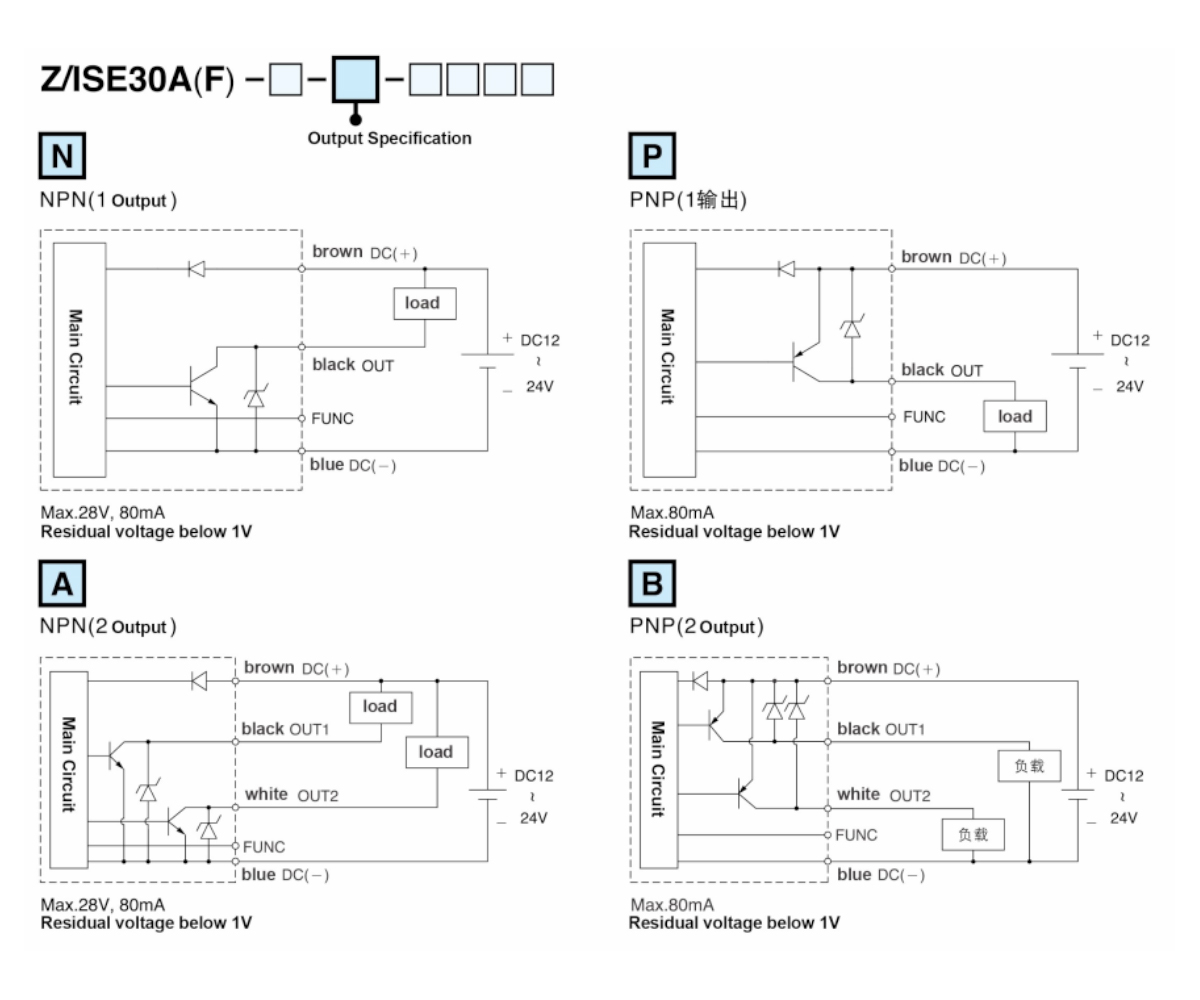

| Ausgang wechseln | 2 NPN-Ausgang mit offenem Controller 2 PNP-Ausgang mit offenem Controller
Max. Laststrom: 125 mA Max. Laststrom: 125 mA
Max. Versorgungsspannung: 30 VDC Max. Versorgungsspannung: 24 VDC
Interner Druckabfall: 1,5 V unter. Interner Druckabfall: 1,5 V unter |
Wiederholen Sie die Genauigkeit
| ±0,2 % v.E. ±1 Stelle unten |
| Differenzial | Single-Point-Einstellungsmodell | Einstellbar(*1) |
| Differenzial Mode Window |
| Fenstervergleichsmodus |
| Reaktionszeit | ≤2,5 ms (Funktion zur Verhinderung von Fehlbedienungen: 25 ms, 100 ms, 250 ms,
500 ms, 1000 ms, 1500 ms optional) |
| Ausgangs-Kurzschlussschutz | Ja |

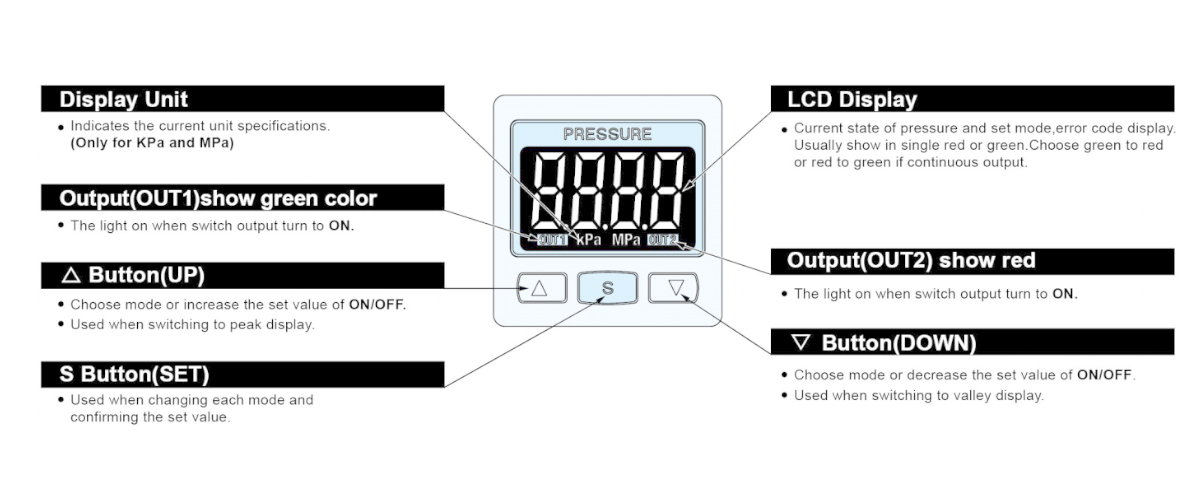

| Anzeige | 3-Farben-Anzeige (Rot/Grün/Orange) (Abtastrate: 5 Mal/Sekunde) |
| Anzeige Accuracy | ≤±2 % v.E. ± 1 Ziffer (Umgebungstemperatur: 25 ± 3 ℃) |
| Aktionsanzeigeleuchte | Orange Farbe (Anzeigeleuchte 1 und 2) OUT1 OUT2 |
Linearer Analogausgang
[Spannungsausgang(*2)] | Ausgangsspannung: 1~5V≤±2,5%F.S. (Nenndruckbereich)
Linearität: ≤ ± 1 % F.S.
Ausgangsimpedanz ca. 1kΩ |
Linearer Analogausgang
[Spannungsausgang(*3)] | Ausgangsstrom: 4~20mA≤±2,5%F.S. (Nenndruckbereich)
Linearität: ≤ ± 1 % F.S.
Maximale Lastimpedanz: 300 Ω (Spannung beträgt 12 V)
600 Ω (Spannung beträgt 24 V)
Mindestlastimpedanz: 50 Ω |
Umweltfreundlich
Beständig | Schutzniveau | IP40 |
| Umgebungstemperatur | Aktion: 0 ~ 50 ℃, Speicherung: -10 ~ 60 ℃ (kein Tau oder ungefroren) |
| Umgebungsfeuchtigkeit | Aktion und Sparen: 35–85 % relative Luftfeuchtigkeit (kein Tau) |
| Druckbeständig | 1000 V AC 1 Minute (zwischen Leitungen und Kunststoffgehäuse) |
Isolationswiderstand | 500 MΩ oben (500 V DC) (zwischen Leitungen und Kunststoffgehäuse) |
| Vibrationsbeständig | Komplexe Amplitude 1,5 mm, jede Minute 10 Hz ~ 55 Hz ~ 10 Hz, 2 Stunden in jede Richtung (X, Y, Z) |
| Stoßfest | 100 m/s² (10 G) 3 Stunden in jede Richtung (X, Y, Z) |
| Temperatureigenschaften | ≤±2,5 % F.S. Vergleichen Sie die Referenztemperatur 25 ℃ (zwischen 0 und 50 ℃) |

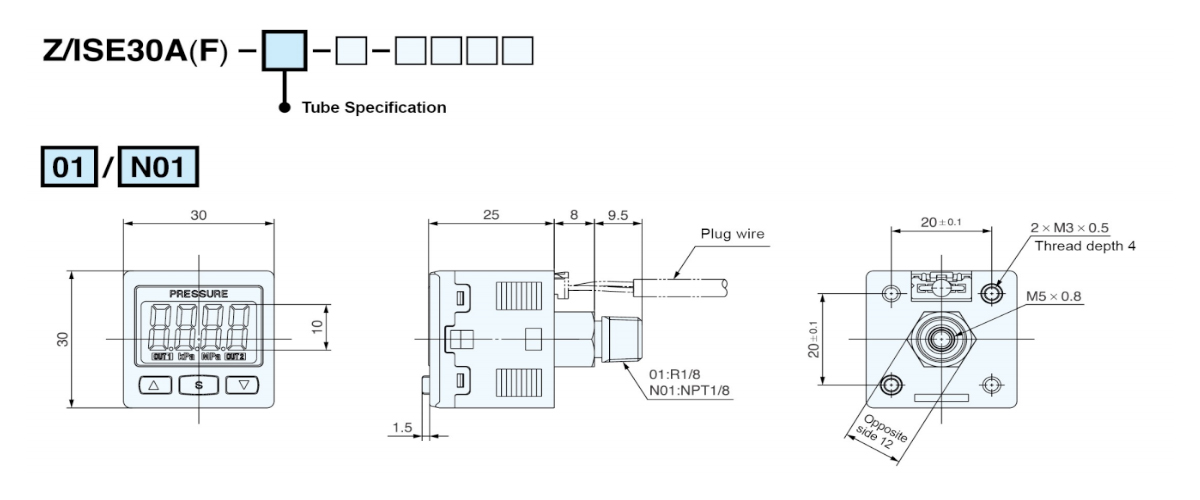

| Anschlussdurchmesser | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Kabelspezifikationen | Ölbeständiger PVC-Draht (0,15 mm²) |
| Gewicht | Ungefähr 80 g (einschließlich 2 Meter Draht) |
Hinweis: 1. Der Einzelpunkt-Einstellmodus und der Fenstervergleichsmodus können die Abweichung von 1–8 Ziffern anpassen.
2. Bei Auswahl des Spannungsausgangs gibt es keinen Stromausgang. Es kann nur einer der beiden Ausgabetypen ausgewählt werden.
3. Bei Auswahl des Stromausgangs gibt es keinen Spannungsausgang. Es kann nur einer der beiden Ausgabetypen ausgewählt werden. |
