Was ist ein Luftzylinder? Arten, Verwendungen und wie sie funktionieren

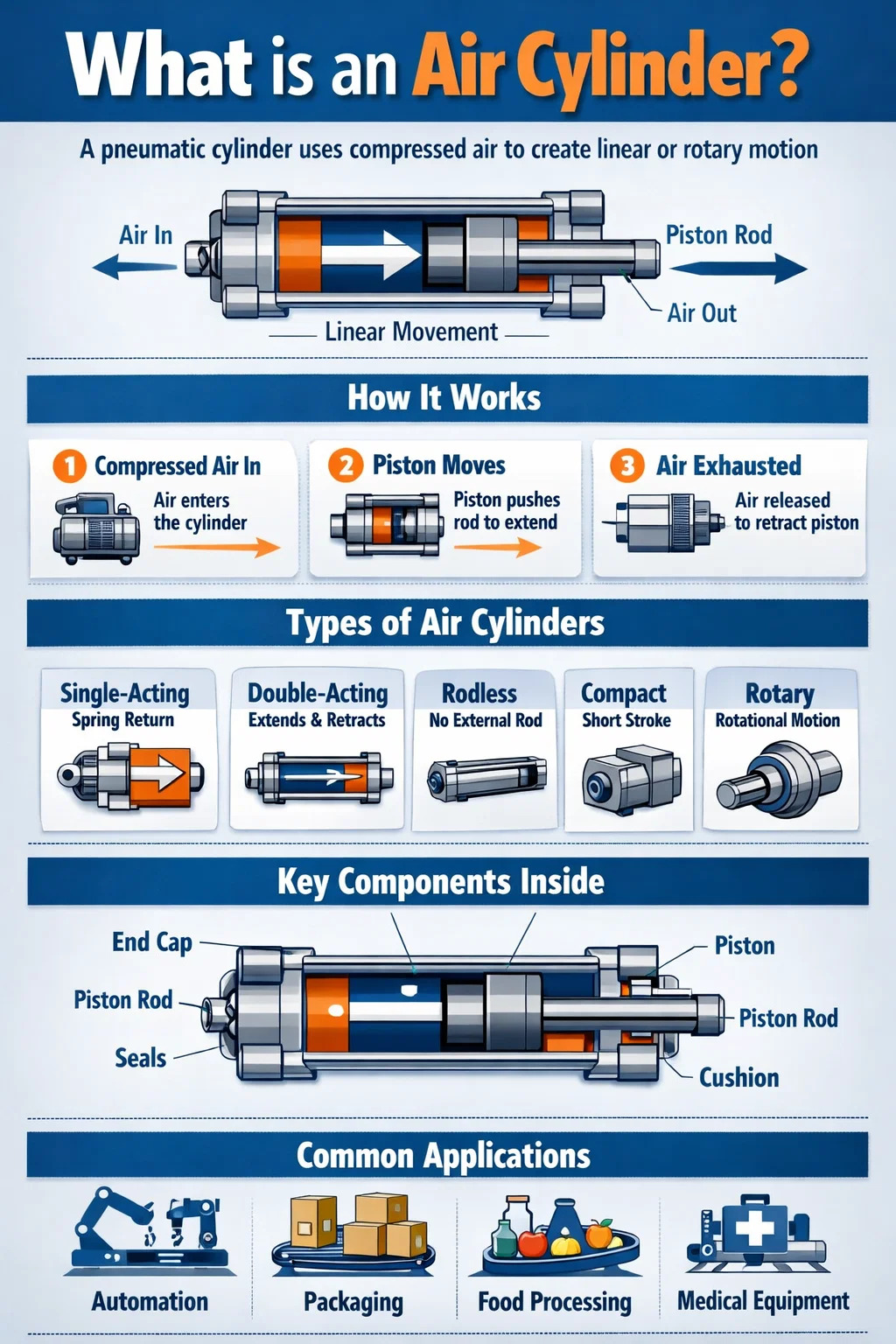

Was ist ein Luftzylinder?

Ein Luftzylinder – auch Pneumatikzylinder genannt – ist ein mechanisches Gerät, das Druckluft verwendet, um lineare oder rotierende Bewegungen und Kräfte zu erzeugen. Es wandelt die in der Druckluft gespeicherte potentielle Energie in kontrollierte mechanische Arbeit um. Einfacher ausgedrückt: Sie drücken Druckluft hinein und der Zylinder drückt etwas – eine Klemme, eine Presse, ein Ventil, eine Tür – mit einer präzisen, wiederholbaren Kraft.

Luftzylinder gehören zu den am häufigsten verwendeten Aktuatoren in der industriellen Automatisierung. Sie kommen in Montagelinien, Verpackungsmaschinen, im Automobilbau, in der Lebensmittelverarbeitung, in medizinischen Geräten und in unzähligen anderen Systemen vor. Ihre Beliebtheit beruht auf einer Kombination aus Einfachheit, niedrigen Kosten, hoher Geschwindigkeit und inhärenter Sauberkeit im Vergleich zu hydraulischen Alternativen.

Ein Standard-Pneumatikzylinder besteht aus einem zylindrischen Zylinder, einem Kolben, einer Kolbenstange, Endkappen, Dichtungen und Anschlüssen für den Luftein- und -austritt. Bei Druckluft – typischerweise bei 60 bis 120 PSI (4 bis 8 bar) in den meisten industriellen Umgebungen – dringt es auf einer Seite des Kolbens ein und erzeugt eine Druckdifferenz, die den Kolben und die daran befestigte Stange in eine Richtung treibt. Durch das Ablassen oder Umleiten von Luft wird die Bewegung umgekehrt oder zurückgezogen.

Dieser grundlegende Mechanismus ist seit über einem Jahrhundert weitgehend unverändert geblieben, doch die moderne Fertigung hat Luftzylinder so verfeinert, dass sie mit im Mikrometerbereich gemessenen Toleranzen arbeiten und eine Zyklenlebensdauer von mehr als 100 % aufweisen 20 Millionen Schläge und Reaktionszeiten von nur wenigen Millisekunden.

Wie ein Luftzylinder funktioniert: Die Kernmechanik

Um zu verstehen, wie ein Pneumatikzylinder funktioniert, müssen Druck, Fläche und Kraft zusammen betrachtet werden. Die von einem Zylinder erzeugte Ausgangskraft wird durch eine einfache Formel bestimmt:

Kraft (F) = Druck (P) × Fläche (A)

Beispielsweise hat ein Zylinder mit einem Bohrungsdurchmesser von 50 mm eine Kolbenfläche von ca. 19,6 cm². Bei einem Versorgungsdruck von 6 bar (87 PSI) erzeugt er eine theoretische Schubkraft von etwa 1.178 Newton (ca. 265 lbf) . Die tatsächliche Kraft ist aufgrund der Reibung und des Dichtungswiderstands etwas geringer und liegt typischerweise bei etwa 80–90 % des theoretischen Werts.

Schritt-für-Schritt-Anleitung

1. Ein Kompressor erzeugt und speichert Druckluft in einem Vorratsbehälter.
2. Ein Wegeventil (üblicherweise ein 4/2- oder 5/2-Ventil) leitet Luft zum entsprechenden Anschluss am Zylinder.
3. Druckluft gelangt in die Zylinderkammer und drückt gegen die Kolbenfläche.
4. Der Kolben bewegt sich und treibt die Stange nach außen (Ausfahrhub).
5. Das Ventil schaltet um, Luft wird auf die gegenüberliegende Seite geleitet und die erste Kammer entlüftet.
6. Der Kolben fährt in seine Ausgangsposition zurück.

Die Geschwindigkeit wird durch Durchflussregelventile (auch Nadelventile oder Drosselventile genannt) gesteuert, die begrenzen, wie schnell Luft in die Zylinderkammer ein- oder austreten kann. In die Endkappen integrierte Dämpfungselemente verlangsamen den Kolben am Ende des Hubs, um Schäden durch Stöße zu verhindern – ein wichtiger Aspekt bei schweren Lasten oder langen Hüben.

Arten von Luftzylindern und ihre Unterschiede

Nicht alle Pneumatikzylinder sind gleich. Der für jede Anwendung ausgewählte Typ hängt von der erforderlichen Bewegung, dem verfügbaren Platz, den Lasteigenschaften und den Umgebungsbedingungen ab. Hier sind die am häufigsten verwendeten Kategorien:

Einfachwirkende Zylinder

Ein einfachwirkender Zylinder nutzt Druckluft, um den Kolben nur in eine Richtung zu bewegen. Die Rückbewegung erfolgt durch eine interne Feder oder eine externe Last (z. B. Schwerkraft). Diese Zylinder haben nur einen Luftanschluss. Sie sind einfacher, verbrauchen weniger Luft pro Zyklus und eignen sich ideal für Spann-, Stanz- und Halteanwendungen, bei denen die Arbeitskraft nur in eine Richtung benötigt wird. Gängige Bohrungsgrößen reichen von 8 mm bis 100 mm , mit Hublängen typischerweise bis zu 200 mm aufgrund von Federbeschränkungen.

Doppeltwirkende Zylinder

Der am weitesten verbreitete Typ in der industriellen Automatisierung. Ein doppeltwirkender Zylinder nutzt Druckluft sowohl für den Ausfahr- als auch für den Einfahrhub. Zwei Luftanschlüsse – einer auf jeder Seite des Kolbens – ermöglichen eine unabhängige Steuerung jeder Richtung. Dadurch wird Kraft in beide Richtungen bereitgestellt, wodurch es zum Schieben, Ziehen, Heben, Drücken und für alle Anwendungen geeignet ist, die eine aktive Steuerung des Rückhubs erfordern. Die Bohrungsgrößen können variieren von 6 mm bis über 500 mm , und die Hübe können bei speziellen Ausführungen mehrere Meter betragen.

Kolbenstangenlose Zylinder

Anstelle einer herkömmlichen Kolbenstange, die an einem Ende verläuft, überträgt ein stangenloser Zylinder die Bewegung über eine mechanische oder magnetische Kopplung entlang der Außenseite des Zylinderrohrs. Dieses Design erfordert ungefähr halbe Einbaulänge eines herkömmlichen Zylinders bei gleichem Hub, was ihn bei engen Platzverhältnissen wertvoll macht. Kolbenstangenlose Zylinder sind in Pick-and-Place-Systemen, Portalautomatisierungen und Schiebetischen üblich.

Kompakt- und Kurzhubzylinder

Diese werden auch Flachzylinder oder Pancake-Zylinder genannt und sind oft für sehr kurze Hübe ausgelegt 1 mm bis 50 mm – auf engstem Raum. Ihr flacher Formfaktor macht sie zu einem Favoriten in der Elektronikfertigung, der Leiterplattenhandhabung und der Montage medizinischer Geräte, wo der Platz knapp ist.

Drehantriebe

Während die meisten Menschen Luftzylinder mit einer linearen Bewegung assoziieren, wandeln pneumatische Drehantriebe Druckluft in eine Winkelbewegung um. Sie werden verwendet, um Ventile zu drehen, Teile zu positionieren oder Indextische anzutreiben. Übliche Drehwinkel sind 90°, 180° und 270° , obwohl es auch Versionen mit kontinuierlicher Rotation gibt.

Tandemzylinder

Zwei in Reihe geschaltete Zylinder teilen sich die gleiche Kolbenstange. Diese Konfiguration verdoppelt die Ausgangskraft ungefähr, ohne den Bohrungsdurchmesser zu vergrößern – nützlich, wenn eine hohe Kraft erforderlich ist, der Einbaudurchmesser jedoch begrenzt ist.

Zylinder mit mehreren Positionen

Standardzylinder bieten zwei Positionen: vollständig ausgefahren und vollständig eingefahren. Mehrpositionszylinder (oder Mehrstufenzylinder) kombinieren zwei oder mehr Zylinder, um drei oder vier diskrete Positionen entlang des Hubs zu erreichen. Dies ist nützlich für Indexierung, Teilepositionierung und Montagevorgänge, die mehrere Stopppunkte ohne Servosteuerung erfordern.

Schlüsselkomponenten in einem Pneumatikzylinder

Jeder Luftzylinder – unabhängig von Typ oder Größe – besteht aus mehreren kritischen Komponenten. Das Verständnis dieser Teile hilft bei der Spezifikation, Wartung oder Fehlerbehebung eines Zylinders vor Ort.

• Lauf (Zylinderrohr): Der Hauptkörper, der den Kolben enthält und seinen Weg führt. Normalerweise aus Rohren aus Aluminiumlegierung, Edelstahl oder Kohlenstoffstahl mit präzisionsgeschliffener Innenfläche. Die Oberflächenrauheit wird typischerweise auf Ra 0,4–0,8 µm gehalten, um den Dichtungsverschleiß zu minimieren.
• Kolben: Das scheibenförmige Bauteil, das die beiden Luftkammern im Lauf trennt. Es wandelt pneumatischen Druck in mechanische Kraft auf die Stange um. Kolben sind mit O-Ringen oder Lippendichtungen versehen, um Luftlecks zwischen den Kammern zu verhindern.
• Kolbenstange: Eine präzisionsgeschliffene Stahlwelle (häufig verchromt oder hartanodisiert), die am Kolben befestigt ist und durch eine oder beide Endkappen reicht. Der Stabdurchmesser ist so dimensioniert, dass er einem Knicken unter Druckbelastung standhält – bei längeren Hüben wird typischerweise die Eulersche Säulenknickformel verwendet.
• Endkappen (Kopf und Kappe): Schließen Sie die beiden Enden des Fasses. Die stangenseitige Endkappe (Kopf) enthält die Stangendichtung und die Abstreifdichtung. Die blindseitige Endkappe (Kappe) kann Kissenventile und Luftanschlüsse umfassen.
• Dichtungen: Vielleicht die wartungskritischsten Komponenten. Kolbendichtungen verhindern Leckagen über die Kammer hinweg; Stangendichtungen verhindern Leckagen nach außen; Abstreiferdichtungen (auch Abstreiferdichtungen genannt) verhindern das Eindringen von Staub und Verunreinigungen. Zu den gängigen Dichtungsmaterialien gehören NBR (Nitril), Polyurethan, PTFE und Viton – jeweils geeignet für unterschiedliche Temperaturbereiche und Medien.
• Kissenventile: In die Endkappen eingebaute verstellbare Nadelventile, die nahe dem Hubende eine kleine Lufttasche vor dem Kolben einschließen und ihn allmählich abbremsen. Ohne Dämpfung können Zylinder, die mit hoher Geschwindigkeit und schweren Lasten betrieben werden, größere Aufprallkräfte erzeugen 10 kN Dies führt zu vorzeitigem Verschleiß oder strukturellen Schäden.
• Stangenlager (Buchse): Eine reibungsarme Lagerfläche in der Kopfendkappe, die die Stange führt und seitliche Belastungen aufnimmt. Wird häufig aus gesinterter Bronze oder selbstschmierendem Polymer vom Typ IGUS hergestellt.
• Positionssensoren / Magnetschalter: Viele Zylinder verfügen über eine äußere Nut zur Montage von Reed-Schaltern oder Hall-Effekt-Sensoren, die einen im Kolben eingebetteten Magneten erkennen. Diese liefern Positionsrückmeldungen – vollständig ausgefahrene oder vollständig eingefahrene Signale – ohne dass der Zylinderkörper durchdringt.

Wichtige Spezifikationen, die Sie bei der Auswahl einer Luftflasche verstehen sollten

Die Auswahl des richtigen Pneumatikzylinders für eine Anwendung ist komplexer, als es zunächst scheint. Eine falsche Spezifikation kann zu unzureichender Kraft, vorzeitigem Dichtungsversagen, Knicken der Stange oder schlechten Zykluszeiten führen. Hier sind die Parameter, die am wichtigsten sind:

Bohrungsdurchmesser

Der Innendurchmesser des Laufs. Dies ist die Hauptdeterminante der Ausgangskraft. Standardbohrungsgrößen folgen ISO 6432 (für Bohrungsdurchmesser 8–25 mm) und ISO 15552 (für 32–320 mm). Zu den gängigen Größen gehören 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 und 200 mm. Eine größere Bohrung bedeutet mehr Kraft bei gleichem Druck, aber auch mehr Luftverbrauch pro Zyklus.

Hublänge

Der gesamte Verfahrweg der Kolbenstange vom vollständig eingefahrenen bis zum vollständig ausgefahrenen Zustand. Standardhübe sind oft in 25-mm-Schritten erhältlich, kundenspezifische Längen sind jedoch üblich. Längere Hübe erhöhen das Risiko eines Knickens der Stange und erfordern eine Überprüfung der Knicklast des Zylinders anhand der angewendeten Druckkraft.

Betriebsdruck

Die meisten industriellen Pneumatikzylinder sind dafür ausgelegt 1 bis 10 bar (14,5 bis 145 PSI) Arbeitsdruck. Die gebräuchlichste Anlagenluftversorgung beträgt 6–7 bar. Überprüfen Sie vor der Installation immer den maximalen Betriebsdruckwert eines Zylinders – eine Überschreitung kann zum Bersten von Dichtungen oder zur Verformung der Endkappen führen.

Stabdurchmesser und Knickfestigkeit

Bei Druckbelastungen (Schubbelastungen) muss die Stange auf Knicken geprüft werden, insbesondere bei langen Hüben. Die sichere Drucklast hängt vom Stabdurchmesser, der freien Knicklänge und der Montagekonfiguration ab. Ein Zylinder mit einer 20-mm-Stange bei 800 mm freier Länge darf nur sicher bewegt werden 3–4 kN bei Kompression – deutlich geringer als seine theoretische Kolbenkraft.

Betriebstemperatur

Dazwischen arbeiten Standardzylinder mit NBR-Dichtungen -20°C und 80°C . Für höhere Temperaturen (bis 200°C) sind Viton- oder PTFE-Dichtungen erforderlich. Lebensmittel- und Reinraumvarianten verwenden spezielle Materialien und Oberflächenbehandlungen, um Hygiene- und Kontaminationsstandards zu erfüllen.

Montageart

Wie ein Zylinder an einem Maschinenrahmen montiert wird, hat erhebliche Auswirkungen auf die Lastverteilung und Ausrichtung. Zu den gängigen Montagearten gehören:

• Fuß-/Flanschmontage: Starre, feste Montage. Am besten für reine lineare Lasten ohne Winkelabweichung geeignet.
• Gabelkopfmontage (hinterer Drehpunkt): Ermöglicht das Schwenken des Zylinders und nimmt Lasten auf, deren Winkel sich während des Hubs ändert.
• Zapfenmontage: Seitlich schwenkbar, geeignet für Schwerlastanwendungen mit erheblicher Winkelbewegung.
• Stangenendbefestigungen: Kugelförmige Stangenösen oder Gabelköpfe an der Spitze ermöglichen eine Winkelausrichtung am Lastanschlusspunkt.

Wo Luftzylinder verwendet werden: Anwendungen aus der Praxis

Pneumatikzylinder kommen in praktisch jeder Branche zum Einsatz, in der es um automatisierte Bewegungen geht. Ihre Geschwindigkeit, Einfachheit und Sauberkeit (Abluft ist nur Luft, kein Öl) machen sie in unzähligen Umgebungen zum Antrieb der Wahl.

Fertigungs- und Montageautomatisierung

In Automobilfabriken treiben Pneumatikzylinder Roboterschweißvorrichtungen, Teileklemmen, Einpresswerkzeuge und Förderbandumlenker an. Eine einzelne Montagelinie kann Hunderte bis Tausende von Luftzylindern enthalten, die mit Taktraten von arbeiten 30 bis 120 Zyklen pro Minute . Die Wiederholgenauigkeit der pneumatischen Positionierung – mit Hardstop-Endlagen – macht sie zuverlässig für die Massenproduktion.

Verpackungsmaschinen

Abfüllmaschinen, Verschließköpfe, Etikettenapplikatoren, Kartonaufrichter und Kartonverschließer sind für schnelle, wiederholbare Bewegungen alle auf Pneumatikzylinder angewiesen. Eine Abfülllinie, die mit 600 Flaschen pro Minute läuft, bewegt ihren Füllzylinder zehnmal pro Sekunde – was extreme Anforderungen an die Lebensdauer der Dichtungen und die Reaktionszeit des Ventils stellt.

Lebensmittel- und Getränkeverarbeitung

Edelstahlzylinder mit FDA-konformen Dichtungen werden in der Fleischportionierung, in Bäckereimaschinen, in der Milchverarbeitung und in der Gemüsesortierung eingesetzt. Die Möglichkeit, Geräte mit Wasser und Reinigungsmitteln abzuwaschen, ohne den Antrieb zu beschädigen, ist in dieser Umgebung ein entscheidender Vorteil gegenüber hydraulischen Alternativen.

Medizinische und pharmazeutische Ausrüstung

Reinraumtaugliche Zylinder aus eloxiertem Aluminium oder Edelstahl mit ausgasungsarmen Dichtungen kommen in Tablettenpressen, Spritzenfüllgeräten und diagnostischen Analysegeräten zum Einsatz. Diese Zylinder müssen strenge Kontaminationsstandards erfüllen und werden oft mit solchen betrieben Luft in Instrumentenqualität, gefiltert auf 0,01 µm .

Bau- und Schwermaschinen

Während große Baumaschinen aufgrund ihres hervorragenden Kraft-Größen-Verhältnisses hauptsächlich Hydraulikzylinder verwenden, kommen Pneumatikzylinder in Druckluftbremsen für Lastkraftwagen und Züge, Drucklufthämmern, Nietwerkzeugen und Türbetätigungsmechanismen zum Einsatz. Druckluft mit 8–10 bar kann ausreichende Bremskräfte erzeugen, um einen 40-Tonnen-Sattelschlepper bei Nässe und Staub zuverlässig zum Stehen zu bringen.

Druck und Papierhandhabung

Rollenoffsetdruckmaschinen, Bogenoffsetdruckmaschinen und Papierverarbeitungsmaschinen verwenden pneumatische Zylinder für die Einstellung der Andruckwalze, das Ein-/Ausschalten des Drucks, die Farbkastensteuerung und die Greifermechanismen. Die Geschwindigkeit der pneumatischen Betätigung entspricht den hohen Laufgeschwindigkeiten moderner Pressen – einige arbeiten mit mehr als 100 % 15.000 Blatt pro Stunde .

Landmaschinen

Pflanzmaschinen, Sprühgeräte und Erntegeräte verwenden Luftzylinder zum Absperren der Saatgutdosierung, zum Zusammenklappen des Spritzgestänges und zur Steuerung der Heckklappe. Robustheit in Außenumgebungen mit Staub, Schlamm und Temperaturschwankungen von -30 °C im Winterlager bis 50 °C im Sommerfeldbetrieb ist eine wichtige Anforderung an landwirtschaftliche Pneumatikkomponenten.

Luftzylinder vs. Hydraulikzylinder vs. elektrische Antriebe

Wenn Ingenieure einen Aktuatortyp auswählen, vergleichen sie Pneumatikzylinder mit zwei Hauptalternativen: Hydraulikzylinder und elektrische Aktuatoren (servo- oder schrittgetriebene Lineartische). Jede Technologie hat ihren eigenen Sweet Spot.

Die Energieeffizienz pneumatischer Systeme – oft zitiert um Insgesamt 10–15 % wenn Kompressorineffizienz, Verteilungsverluste und Abgasverluste berücksichtigt werden, ist dies ihre größte Schwäche im Kontext einer modernen energiebewussten Fertigung. Die niedrigen Stückkosten, die Zuverlässigkeit und die weitverbreitete Verfügbarkeit der Druckluftinfrastruktur in Anlagen machen Pneumatikzylinder jedoch weiterhin zum praktischen Standard für Anwendungen mit hoher Geschwindigkeit und mittlerer Kraft.

Elektrische Aktuatoren werden immer wettbewerbsfähiger für Anwendungen, die eine präzise Zwischenpositionierung, Kraftsteuerung oder programmierbare Bewegungsprofile erfordern – Fähigkeiten, die Standard-Pneumatikzylinder nicht erreichen können, ohne Proportionalventile und Feedback-Sensoren hinzuzufügen, was die Komplexität und Kosten erheblich erhöht.

Der pneumatische Schaltkreis: Wie Luftzylinder mit einem System verbunden werden

Ein air cylinder is only one part of a pneumatic circuit. To function correctly, it needs a properly designed system around it. Understanding the supporting components is essential for anyone specifying or maintaining pneumatic systems.

Luftaufbereitungseinheit (FRL)

Die FRL-Einheit – Filter, Regler, Öler – bereitet die Druckluft auf, bevor sie den Zylinder erreicht. Der Filter entfernt Partikel und Feuchtigkeit; der Regler stellt den Arbeitsdruck ein; Der Schmierstoffgeber (heute bei modernen selbstschmierenden Dichtungen seltener verwendet) fügt einen feinen Ölnebel hinzu, um interne Komponenten zu schützen. Der Betrieb eines Zylinders mit verschmutzter, nasser oder falsch druckbeaufschlagter Luft ist die Hauptursache für vorzeitigen Dichtungsausfall.

Wegeventile

Typischerweise magnetbetätigte Wegeventile 5/2- oder 5/3-Wege-Konfigurationen – steuern, welcher Anschluss eines doppeltwirkenden Zylinders Zuluft erhält und welcher abluft. Reaktionszeiten von 5–15 Millisekunden sind typisch für Standard-Magnetventile. Bei Hochgeschwindigkeitsanwendungen können vorgesteuerte Ventile oder Tellerventile zum schnelleren Schalten eingesetzt werden.

Durchflussregelventile

Abluftmengenregler sind der Standardansatz zur Geschwindigkeitsregelung in Pneumatikzylindern. Sie drosseln den Abgasstrom, der den Zylinder verlässt, wodurch ein Gegendruck entsteht, der die Kolbengeschwindigkeit dämpft und steuert. Die Einspeisung (Einschränkung der Versorgung) wird in bestimmten Situationen verwendet, kann jedoch bei unterschiedlichen Lasten zu inkonsistenten Geschwindigkeiten führen.

Druckregler und Sicherheitsventile

Einzelne Point-of-Use-Regler ermöglichen den Betrieb verschiedener Zylinder im selben System mit unterschiedlichen Drücken – zum Beispiel eine sanfte Klemmkraft auf ein empfindliches Teil bei gleichzeitigem Pressvorgang mit hoher Kraft. Sicherheitsabluftventile unterbrechen in Not-Aus-Situationen die Luftzufuhr zu ganzen Zonen oder Maschinen und geben gespeicherte Energie sicher ab.

Häufige Probleme mit Luftflaschen und deren Diagnose

Auch bei gut spezifizierten und korrekt installierten Pneumatikzylindern treten mit der Zeit Probleme auf. Die Kenntnis der häufigsten Fehlermodi spart Diagnosezeit und verhindert ungeplante Ausfallzeiten.

Luftleckage

Äußere Leckagen rund um die Kolbenstange oder die Anschlussanschlüsse lassen sich normalerweise durch Geräusche oder durch Auftragen von Seifenwasser und Achten auf Blasen erkennen. Eine interne Leckage hinter der Kolbendichtung führt dazu, dass der Zylinder kriecht oder seine Position unter Last nicht hält – hörbar, wenn Luft durch die Auslassöffnung entweicht, wenn der Zylinder den Befehl zum Halten erhält. Der Austausch von Dichtungen ist die Standardreparatur; Ersatzsätze sind für die meisten ISO-Standardzylinder erhältlich.

Langsame oder inkonsistente Bewegung

Schwergängige Zylinder werden oft durch eingeschränkten Durchfluss durch einen verstopften Filter, zu kleine Schläuche, eine teilweise geschlossene Durchflussregelung oder ein verschlissenes oder verschmutztes Wegeventil verursacht. Prüfen Sie den Versorgungsdruck am Zylinderanschluss (nicht nur am Kompressor) – in Anlagen, in denen das Verteilungssystem im Laufe der Jahre organisch gewachsen ist, kommt es häufig zu erheblichen Druckabfällen bei langen Rohrstrecken oder unterdimensionierten Anschlüssen.

Riefenbildung an der Stange und vorzeitiger Dichtungsverschleiß

Seitenlasten – Kräfte, die senkrecht zur Zylinderachse wirken – beschleunigen den Verschleiß von Stangenlagern und Dichtungen. Der Zylinder ist nur für axiale Belastungen ausgelegt. Wenn die Anwendung eine seitliche Belastung auf die Stange ausübt, sollte eine Linearführung oder ein externes Lager hinzugefügt werden, um die außeraxiale Belastung zu tragen. Auch verunreinigte Luft (Partikel oder Wasser) verursacht abrasiven Verschleiß im Laufinneren.

Schlagende Stöße und Aufprallschäden

Wenn ein Zylinder das Ende seines Hubs erreicht und der Kolben mit hoher Energie auf die Endkappe trifft, erzeugt er Stoßwellen, Lärm und mechanische Spannungen. Der erste Schritt besteht darin, die eingebauten Dämpfungsventile einzustellen (die Nadel im Uhrzeigersinn drehen, um die Drosselung zu erhöhen). Wenn es dem Zylinder an Dämpfung mangelt, können dem Kreislauf externe Stoßdämpfer oder einstellbare Verzögerungssteuerungen hinzugefügt werden.

Zylinder bewegt sich nicht

Ein Zylinder, der sich überhaupt nicht bewegt, weist normalerweise auf Folgendes hin: fehlende Luftzufuhr (Ventil schaltet nicht, blockierte Leitung, geschlossener Isolator), festgefressener Kolben aufgrund von Korrosion (häufig nach längerer Lagerung ohne Schmierung) oder gebrochene Stange aufgrund übermäßiger Seitenlast oder Überdruck. Durch systematische Überprüfung – Druck am Anschluss überprüfen, Ventilschaltung mit einer Magnetanzeige bestätigen und anschließend den Zylinder mechanisch prüfen – lässt sich die Ursache schnell eingrenzen.

Best Practices für die Wartung von Pneumatikzylindern

Moderne Luftflaschen sind auf minimalen Wartungsaufwand ausgelegt, aber „minimal“ ist nicht dasselbe wie „null“. Ein strukturierter vorbeugender Wartungsansatz verlängert die Lebensdauer erheblich.

• Halten Sie die Luft sauber und trocken: Lassen Sie regelmäßig Wasser aus dem Kompressortank und den Filtern ab. Installieren Sie einen gekühlten Lufttrockner in Systemen in feuchter Umgebung. Ein Drucktaupunkt von 3°C oder niedriger am Zylinder ist ein gutes Ziel. Wasser in der Druckluft verursacht Korrosion im Inneren des Laufs und lässt Elastomerdichtungen aufquellen.
• Überprüfen Sie den Zustand der Rute wöchentlich: Kratzer auf der verchromten Stangenoberfläche beschädigen die Stangendichtung bei jedem Hub. Beseitigen Sie mechanische Kontaktquellen mit der Stange (Schweißspritzer, falsch ausgerichtete Vorrichtungen) sofort und ersetzen Sie beschädigte Stangen, bevor diese die Dichtung zerstören.
• Dichtungen proaktiv austauschen: Viele Werke ersetzen Zylinderdichtungssätze in festgelegten Abständen – normalerweise alle 2 bis 3 Jahre auf Hochzyklusausrüstung – anstatt auf einen Ausfall zu warten. Ungeplante Ausfallzeiten an einer Produktionslinie kosten in der Regel weit mehr als ein Dichtungssatz und 30 Minuten Arbeit.
• Montagematerial prüfen: Durch die Vibration werden Schrauben, Gabelbolzen und Sicherungsmuttern am Stangenende gelöst. Ein gelöster Drehbolzen kann dazu führen, dass sich ein Zylinder seitwärts neigt und dadurch Seitenkräfte erzeugt, die den Verschleiß beschleunigen. Überprüfen Sie das Drehmoment der Montageteile vierteljährlich bei Geräten mit hoher Zyklenzahl oder starken Vibrationen.
• Überwachung auf Kriechen oder Positionsdrift: Ein doppeltwirkender Zylinder, der eine statische Last hält, sollte nicht driften. Langsame Positionsänderungen unter Last weisen auf eine Umgehung der Kolbendichtung hin – ein Warnsignal für einen drohenden Ausfall, bevor dieser zu einem Sicherheitsrisiko oder Qualitätsmangel wird.
• Halten Sie Ersatzflaschen oder Dichtungssätze bereit: Bei kritischen Produktionszylindern verkürzt sich die MTTR (Mean Time to Repair) von Stunden auf Minuten, wenn eine komplette Ersatzeinheit vorrätig ist. Standard-ISO-Zylinder von vorrätigen Händlern können schnell beschafft werden, kundenspezifische oder spezialisierte Einheiten können jedoch Vorlaufzeiten von mehreren Wochen haben.

Innovationen und Trends in der Pneumatikzylindertechnik

Während sich das Grundprinzip eines Pneumatikzylinders nicht geändert hat, verfeinern und erweitern die Hersteller die Technologie weiterhin auf sinnvolle Weise.

Integrierte Positionserkennung und IO-Link

IO-Link-kompatible Sensoren an Standardzylindern bieten jetzt eine kontinuierliche Positionsrückmeldung, Diagnose (Zyklenzahl, Temperatur, Betriebsstunden) und Parametrierung über eine digitale Zweidrahtschnittstelle. Dadurch wird der Pneumatikzylinder von einem „dummen“ Aktuator zu einer intelligenten Komponente einer Industrie 4.0-Architektur und ermöglicht eine vorausschauende Wartung und Fernüberwachung ohne zusätzliche spezielle Verkabelung.

Proportionale Pneumatik

Proportionale Druck- und Durchflussventile ermöglichen in Kombination mit Positionswandlern eine Kraft- und Positionsregelung von Luftzylindern im geschlossenen Regelkreis. Diese Systeme erreichen zwar nicht die Präzision der Servoelektrik, können aber eine Positionierungswiederholgenauigkeit von erreichen ±0,1 mm und kontrollierte Kraftanwendung – Fähigkeiten, die bisher auf hydraulische oder elektrische Aktuatoren beschränkt waren. Die Kosten bleiben höher als bei einfachen Ein/Aus-Pneumatiksystemen, aber niedriger als bei vollständig servoelektrischen Systemen.

Energierückgewinnung und Effizienz

Druckluft ist teuer – die Erzeugung von 1 kW mechanischer Arbeit aus Druckluft kostet in der Regel Kosten 7–8 Mal mehr als die gleiche Arbeit eines Elektromotors. Dies hat die Entwicklung von Druckerhöhungssystemen, Luftsparkreisläufen, die die Luftzufuhr in der Mitte des Hubs unterbrechen, und Rückgewinnungssystemen, die Abgasenergie auffangen, vorangetrieben. Einige Hersteller berichten von Lufteinsparungen von 30–50 % in optimierten Kreisläufen.

Leichte und korrosionsbeständige Materialien

Hochfestes eloxiertes Aluminium, faserverstärkte Polymere und Edelstahlzylinder reduzieren das Gewicht – wichtig bei Anwendungen, bei denen der Zylinder an einem beweglichen Teil montiert ist – und halten gleichzeitig aggressiven Waschchemikalien, Salznebel und Außeneinwirkung stand. Für medizinische Zylinder wird durchgehend elektropolierter Edelstahl verwendet, um potenzielle Kontaminationsquellen auszuschließen.

Miniaturisierung

Fortschritte in der Präzisionsbearbeitung und Dichtungstechnologie haben den minimal nutzbaren Bohrungsdurchmesser von Serien-Luftzylindern auf 100 % erhöht 2,5 mm , mit Hüben von nur 1 mm. Diese Mikrozylinder werden in medizinischen Diagnosegeräten, bei der Handhabung von Halbleitern und bei Mikromontageanwendungen eingesetzt, bei denen es auf jedes Gramm und jeden Millimeter ankommt.
