5-Wege-Magnetventil der SY-Serie mit Direktleitung/Einzelausführung Lieferanten

Zuhause / Produkte / Pneumatische Steuerkomponenten / Magnetventil / 5-Wege-Magnetventil der SY-Serie mit Direktleitung/Einzelausführung

5-Wege-Magnetventil der SY-Serie mit Direktleitung/Einzelausführung 5-Wege-Magnetventil der SY-Serie mit Direktleitung/Einzelausführung 5-Wege-Magnetventil der SY-Serie mit Direktleitung/Einzelausführung 5-Wege-Magnetventil der SY-Serie mit Direktleitung/Einzelausführung
  • 5-Wege-Magnetventil der SY-Serie mit Direktleitung/Einzelausführung
  • 5-Wege-Magnetventil der SY-Serie mit Direktleitung/Einzelausführung
  • 5-Wege-Magnetventil der SY-Serie mit Direktleitung/Einzelausführung
  • 5-Wege-Magnetventil der SY-Serie mit Direktleitung/Einzelausführung
Magnetventil

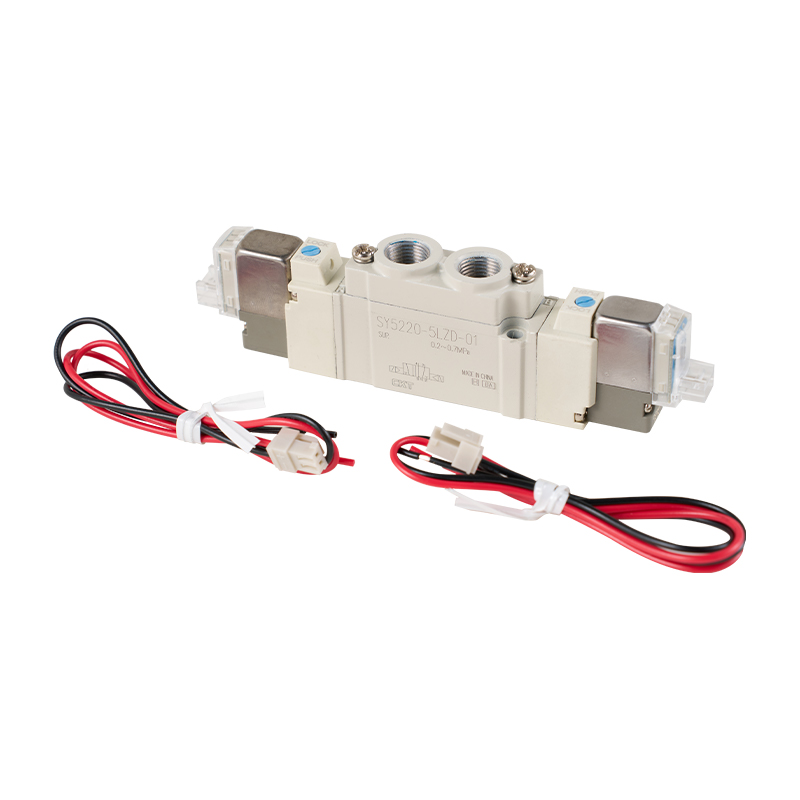

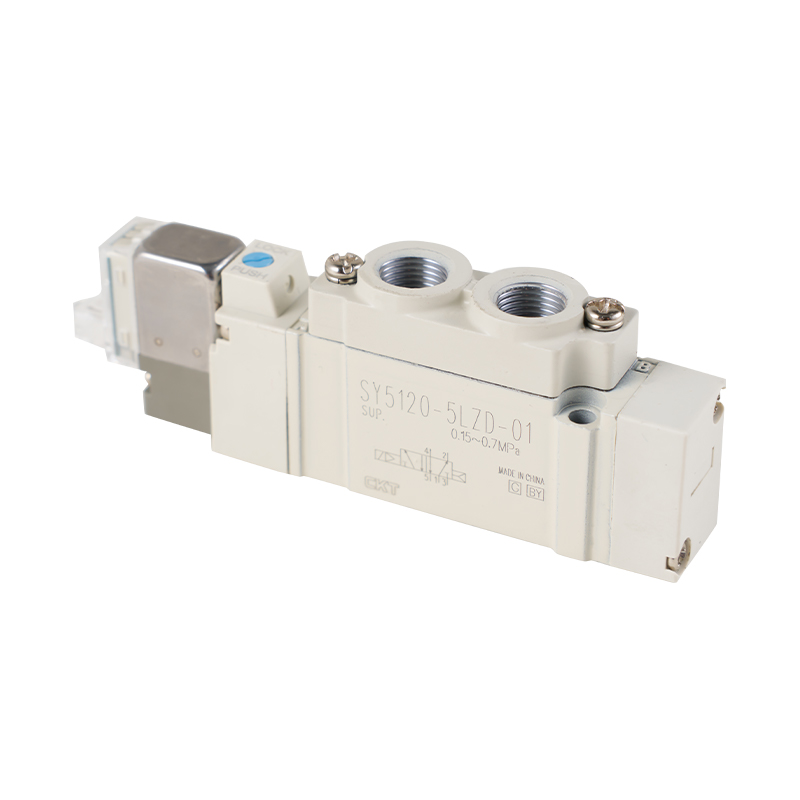

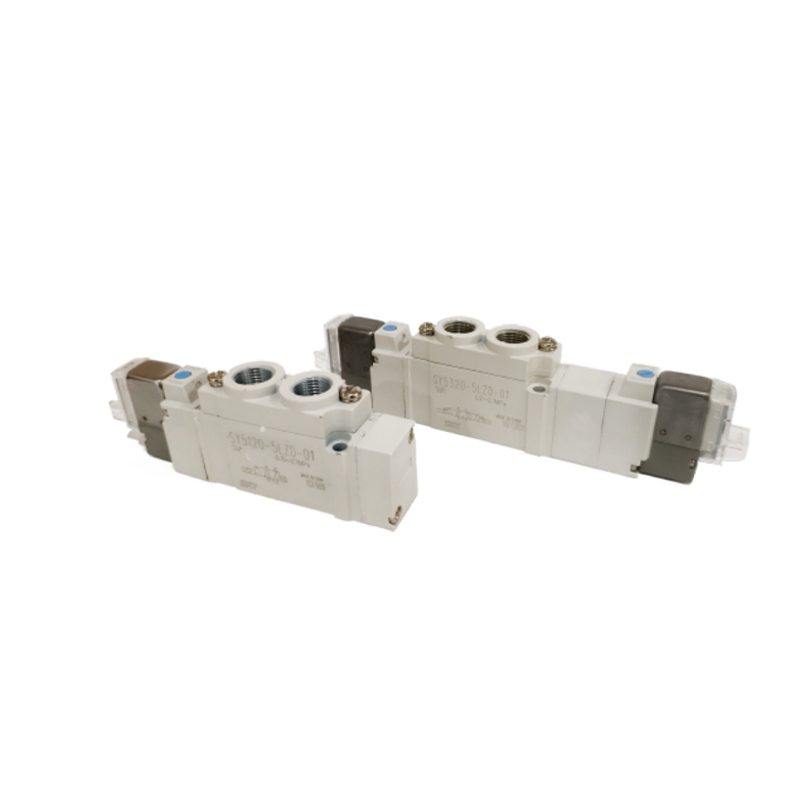

5-Wege-Magnetventil der SY-Serie mit Direktleitung/Einzelausführung

Das 5-Wege-Magnetventil der SY-Serie mit direkter Leitung/Einzelausführung ist ein Basisantrieb, der für pneumatische Steuerungssysteme geeignet ist. Es verfügt über ein monolithisches Strukturdesign, unterstützt die direkte Rohrverbindung und vereinfacht den Systeminstallations- und Konfigurationsprozess.

Hauptmerkmale:
Kompakte Architektur und flexible Erweiterung: Seine miniaturisierte physische Struktur spart erheblich Platz für die Ausrüstung, und seine modulare Struktur ermöglicht eine schnelle Kombination mit einer Standardbasis, wodurch es einfach ist, ein zentralisiertes, steuerungsintegriertes Ventilinselsystem aufzubauen.

Effiziente Fluidübertragungseigenschaften: Der interne Strömungskanal ist topologisch optimiert, um Druckenergieverluste effektiv zu unterdrücken, die Effizienz des Mediumflusses zu verbessern und zur Reduzierung des Gesamtenergieverbrauchs des Systems beizutragen.

Diversifizierte Schnittstellenkonfigurationslösungen: Es bietet zwei Standardschnittstellenformen: Gewindeverbindung und Schnellsteckverbindung, die sich an die Pipeline-Verbindungsanforderungen unter verschiedenen Arbeitsbedingungen anpassen und die Kompatibilität der Bereitstellung vor Ort verbessern können.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Kein vorheriger Artikel
WEITER：Direktwirkendes 3-Wege-Magnetventil der Serie 35, MAC-Ventil
  • Serie SY3000 SY5000 SY7000
    Verwendung von Flüssigkeiten Atmosphäre
    Interner Pilottyp
    Betriebsdruckbereich
    MPa     		Einzelne elektrische Steuerung mit 2 Positionen 0,15~0,7
    Doppelte elektrische Steuerung mit 2 Positionen 0,1 ~ 0,7
    Umgebungstemperatur und mittlere Temperatur ℃ -10~50 (aber nicht gefroren)
    Maximale Betriebsfrequenz Hz Einzelne elektrische Steuerung mit 2 Positionen, double electric control 10 5 5 5
    3-Positionen 3 3 3 3
    Manuelle Betriebsmethode Nicht verriegelnder Druckknopftyp, Drehverriegelungstyp mit herunterdrückendem Drehwerkzeug, Drehverriegelungstyp mit manuellem Herunterdrücken
    Methode zur Entlüftung eines Pilotventils Zentrale Entlüftung von Haupt- und Pilotventilen
    Ölversorgung Nein
    Montageposition Freiheit
    Neinte) Shock/vibration resistance m/s² 150/30
    Schutzkonstruktion Staubdicht (IP65 für DIN-Buchsentyp und M8-Steckertyp)
    Neinte) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Vibrationsfestigkeit: Entlang der axialen Richtung der Hauptventilspule und des beweglichen Eisenkerns und senkrecht zur axialen Richtung wird unter jedem Zustand der Erregung und Nichterregung ein Vibrationstest gemäß 45–2000 Hz durchgeführt, und es liegt keine Fehlfunktion vor (für den Anfangswert).

  • Spezifikationen des Magnetventils
    Bemessungsspulenspannung V Gleichstrom 24、12.
    Wechselstrom50%oHz 220
    Zulässige Spannungsschwankung
    Leistungsaufnahme W GD Standard 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Mit Stromsparschaltung 0,1((mit Licht)
    ※Scheinleistung VA AC 220V
    [230V]     		1,30 (mit Beleuchtung: 1,34)
    [1,42 (mit Lichtern: 1,46]     		1,27 (mit Beleuchtung: 1,46)
    [1,39 (mit Lichtern: 1,60)]
    Überspannungsschutzschaltung Diode (DIN-Buchsentyp, nicht polarisierter Typ als variabler Widerstand)
    Kontrollleuchte LED (Neon für DIN-Buchse Typ AC)
    Reaktionszeit
    SY3000 SY5000 SY7000
    Funktion Reaktionszeit ms (bei 0,5 MPa) Funktion Reaktionszeit ms (bei 0,5 MPa) Funktion Reaktionszeit ms (bei 0,5 MPa)
    Keine Kontrollleuchten und Überspannung
    Schutzschaltungen     		Keine Kontrollleuchten und Überspannung
    Schutzschaltungen     		Keine Kontrollleuchten und Überspannung
    Schutzschaltungen
    Einzelne elektrische Steuerung mit 2 Positionen Weniger als 12 Einzelne elektrische Steuerung mit 2 Positionen Weniger als 19 Einzelne elektrische Steuerung mit 2 Positionen Weniger als 31
    Doppelte elektrische Steuerung mit 2 Positionen Weniger als 10 Doppelte elektrische Steuerung mit 2 Positionen Weniger als 18 Doppelte elektrische Steuerung mit 2 Positionen Weniger als 27A
    Strömungseigenschaften/Massentabellen
    Modell /SY3000-Serie
    Ventil
    Modelle     		Funktion Empfängerkaliber Durchflusseigenschaften Qualität g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direkt
    Auslass     		L-Form,
    M-Form
    Gesockelt     		W-Form
    M8
    Passend
    C[dm³
    s bar)]     		b Lebenslauf C[dm³
    s bar)]
    SY3□20
    -□-M5     		2-Bit Einzelne elektrische Steuerung
    Doppelte elektrische Steuerung     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Modell / SY5000-Serie
    Ventil
    Modelle     		Funktion Empfängerkaliber Durchflusseigenschaften Qualität g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direkt
    Auslass     		L-Form,
    M-Form
    Gesockelt     		W-Form
    M8
    Passend
    C[dm³
    s bar)]     		b Lebenslauf C[dm³
    s bar)]
    SY5□20
    -□-01     		2-Bit Einzelne elektrische Steuerung
    Doppelte elektrische Steuerung     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Modell /SY7000-Serie
    Ventil
    Modelle     		Funktion Empfängerkaliber Durchflusseigenschaften Qualität g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direkt
    Auslass     		L-Form,
    M-Form
    Gesockelt     		W-Form
    M8
    Passend
    C[dm³
    s bar)]     		b Lebenslauf C[dm³
    s bar)]
    SY7□20
    -□-02     		2-Bit Einzelne elektrische Steuerung
    Doppelte elektrische Steuerung     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

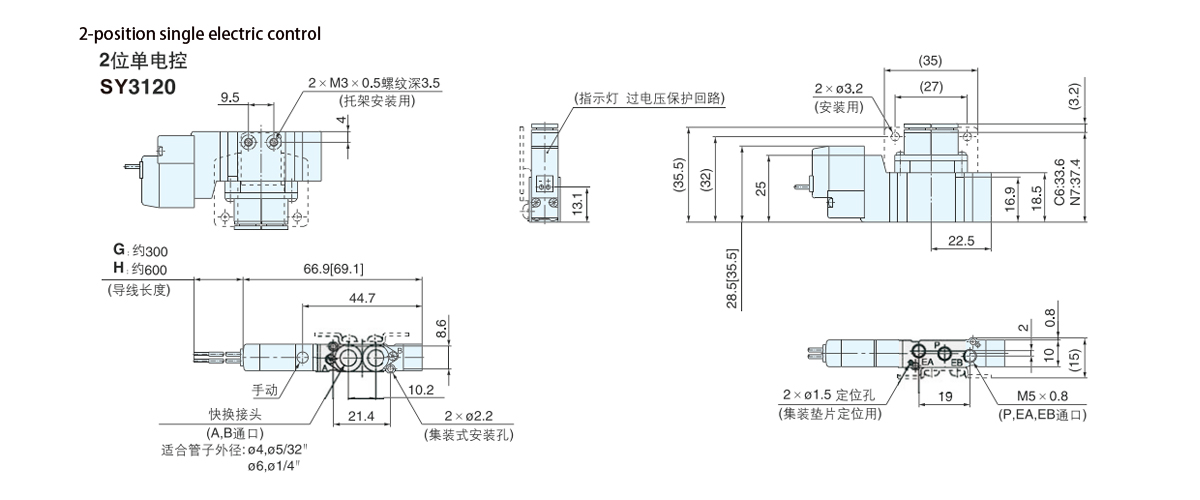

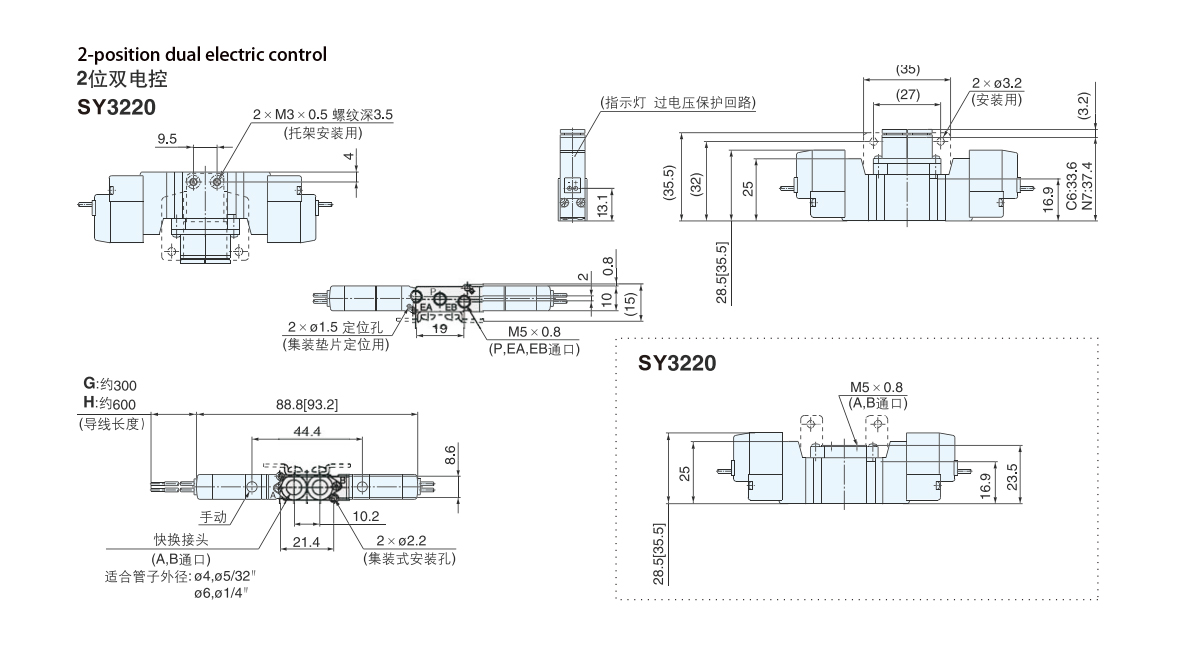

  • Außenabmessungen der SY3000-Serie

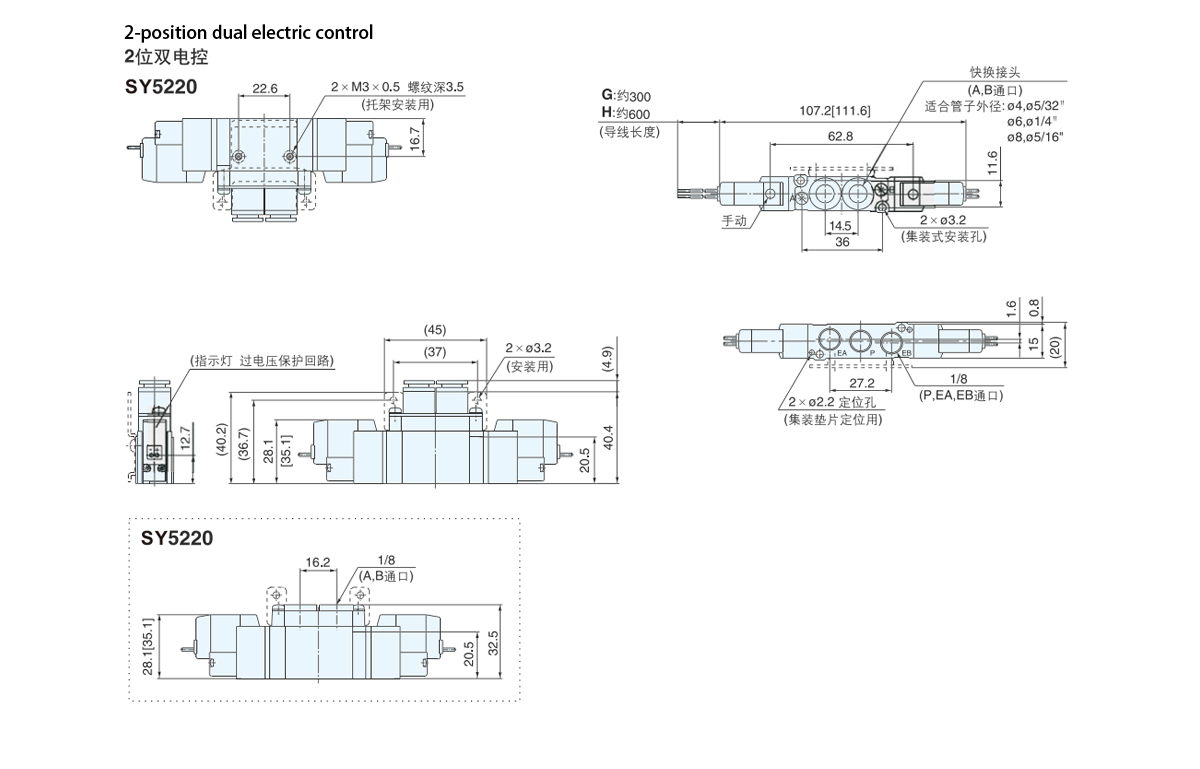

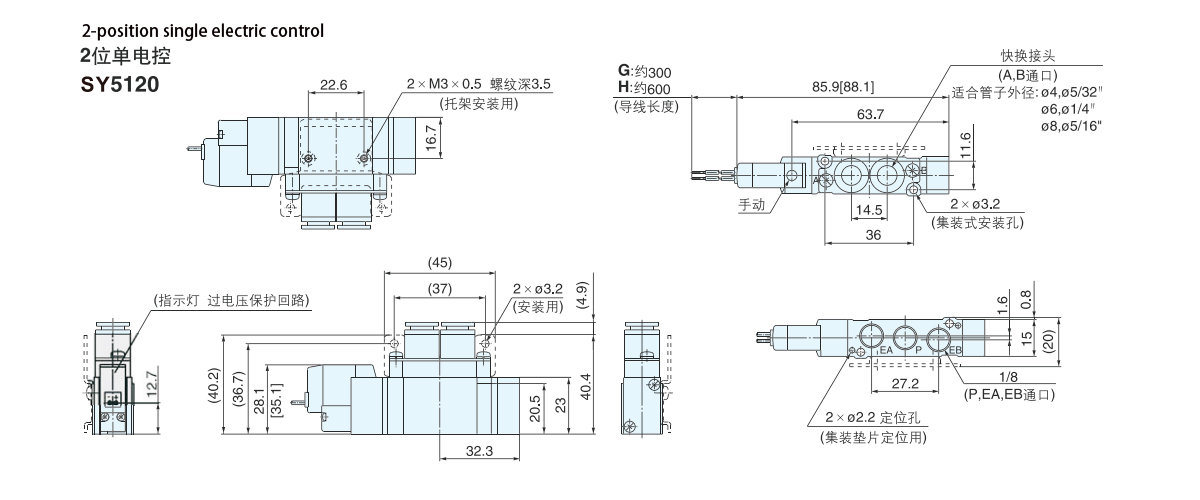

    Außenabmessungen der SY5000-Serie

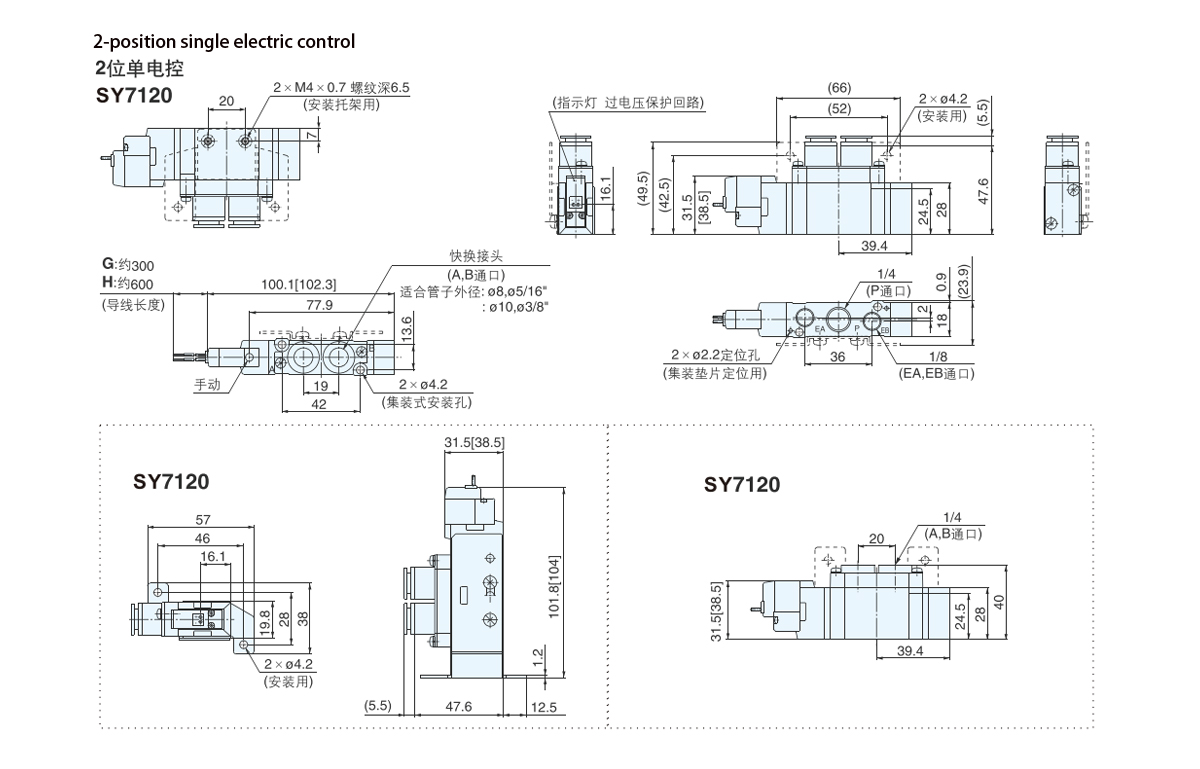

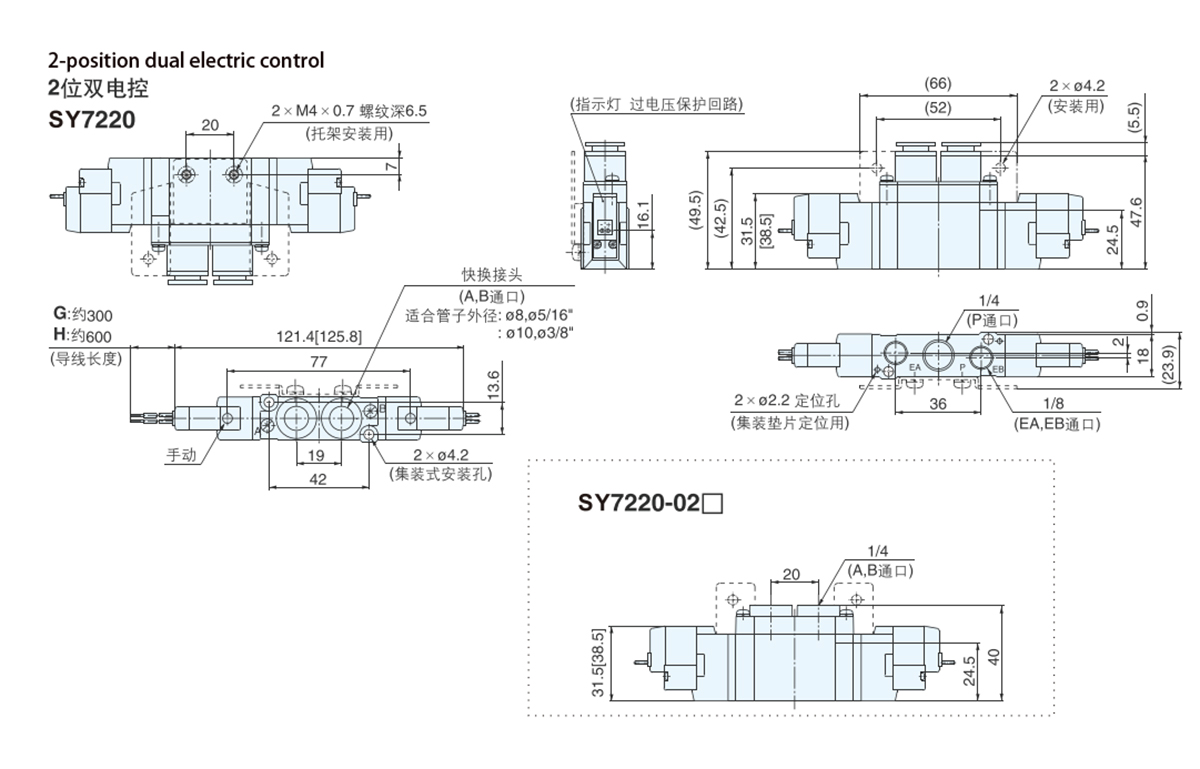

    Außenabmessungen der SY7000-Serie
