Was ist ein Hochleistungs-Pneumatikzylinder und wann braucht man ihn eigentlich?
A Hochleistungs-Pneumatikzylinder ist ein Luftzylinder Entwickelt, um einen wesentlich größeren Ausgangsschub zu liefern als Zylinder mit Standardbohrung – was normalerweise der Fall ist Kräfte von 5.000 N bis über 200.000 N – durch die Kombination großer Bohrungsdurchmesser, erhöhter Betriebsdrücke oder Tandem-/Mehrstufenkonfigurationen. Wenn Ihre Anwendung Pressen, Klemmen, Stanzen, Formen oder schweres Heben umfasst und ein herkömmlicher Druckluftzylinder die erforderliche Last einfach nicht aushalten kann, ist ein Hochleistungs-Pneumatikzylinder die direkte Antwort.
Bei der Entscheidung, einen Hochleistungs-Luftzylinder anstelle einer hydraulischen Alternative zu verwenden, kommt es häufig auf Sauberkeit, Geschwindigkeit und einfache Wartung an. Pneumatiksysteme arbeiten mit Druckluft, was bedeutet, dass kein Risiko einer Ölverschmutzung besteht, die Zykluszeiten kürzer sind und die Einhaltung von Lebensmittel-, Pharma- oder Reinraumstandards einfacher ist. Der Kompromiss besteht in der Kraftdichte: Hydraulikzylinder erzeugen eine höhere Kraft pro Flächeneinheit, aber wenn ein Luftdruck von 10 bar ausreicht – was für die meisten industriellen Spann- und Pressaufgaben bis etwa 100 kN der Fall ist – liefert ein Pneumatikzylinder mit großem Durchmesser diese Kraft zuverlässig und kostengünstig.
Wie ein Pneumatikzylinder hohe Kräfte erzeugt: Die Physik hinter den Zahlen
Die von jedem Luftzylinder abgegebene Kraft wird nach einer einfachen Formel berechnet: F = P × A , wobei F die Kraft in Newton, P der Manometerdruck in Pascal und A die effektive Kolbenfläche in Quadratmetern ist. Das bedeutet, dass dem Konstrukteur zwei Hebel zur Verfügung stehen: Druck erhöhen oder Bohrungsgröße vergrößern.
Stellen Sie sich einen Luftzylinder mit 200 mm Bohrung vor, der bei 6 bar (600.000 Pa) arbeitet. Die Kolbenfläche beträgt ca. 0,0314 m², was einer theoretischen Schubkraft von entspricht 18.850 N – knapp 1,9 Tonnen . Eine Skalierung der Bohrung auf 320 mm bei gleichem Druck ergibt 48.254 N, also fast 4,9 Tonnen. Eine Druckerhöhung auf 10 bar bei gleicher 320-mm-Bohrung bringt die theoretische Leistung auf 80.425 N . Diese Zahlen veranschaulichen, warum der Bohrungsdurchmesser die wichtigste Variable ist, die Ingenieure bei der Spezifikation eines Hochleistungs-Pneumatikzylinders manipulieren.
Die Zugkraft (Rückzugshub) ist immer geringer als die Schubkraft, da die Stange die Querschnittsfläche auf der Kappenseite verdrängt. Bei einem Zylinder mit 320-mm-Bohrung und einer 100-mm-Stange sinkt die Zugkraft bei 10 bar auf etwa 72.600 N – immer noch beeindruckend, aber ein wichtiger Unterschied für Anwendungen, bei denen beim Zurückziehen eine Last gehalten werden muss.
Tandem-Zylinderkonfigurationen
Wenn eine einzelne Bohrung aus Platz- oder Druckgründen nicht genügend Kraft liefern kann, stapeln Tandem-Luftzylinder zwei oder mehr Kolben auf einer einzigen Stange. Jeder Kolben trägt seinen Schub bei und die Kräfte summieren sich direkt. Eine Tandemanordnung aus zwei Zylindern mit 250 mm Bohrung und 8 bar ergibt ungefähr 78.500 N zusammen – entspricht einer einzelnen 350-mm-Bohrungseinheit – bei gleichzeitig geringerem Platzbedarf. Tandemkonfigurationen sind in Automobil-Stanzvorrichtungen und Präzisionseinpressvorgängen üblich.
- F — Ausgangskraft (N)
- P — Versorgungsdruck (Pa)
- A — Kolbenfläche (m²)
- D — Bohrungsdurchmesser (m)

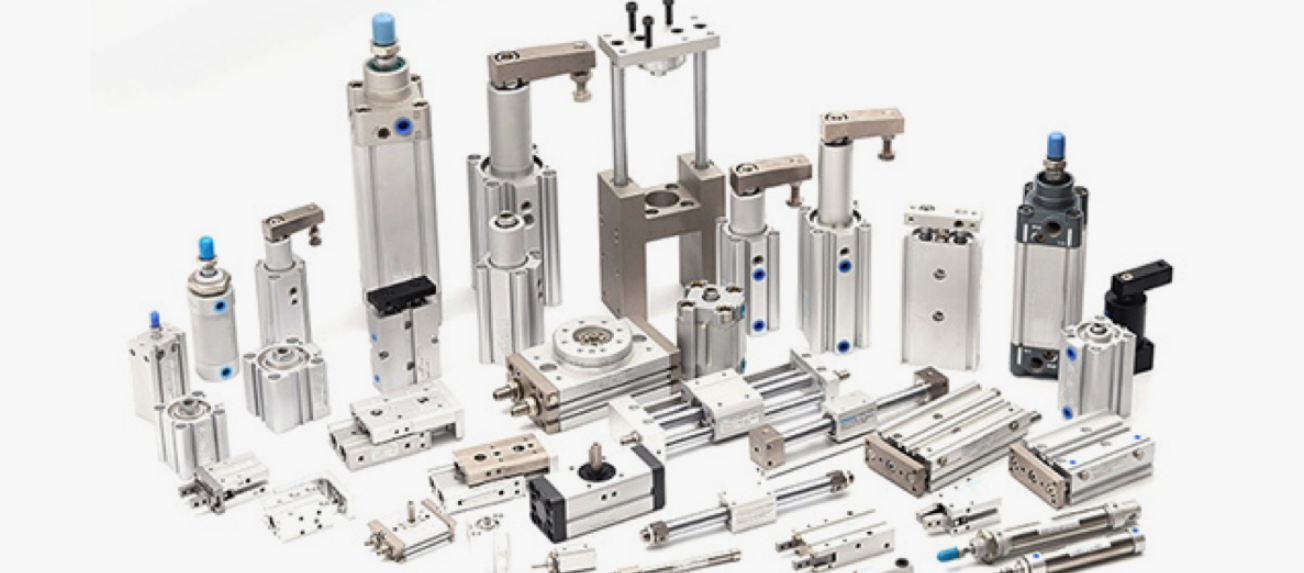

Arten von Hochleistungs-Pneumatikzylindern und ihre industriellen Anwendungen
Nicht jeder Hochleistungsluftzylinder erfüllt den gleichen Zweck. Die Vielfalt der verfügbaren Konfigurationen spiegelt die Bandbreite anspruchsvoller Anwendungen in der Fertigungs-, Verarbeitungs- und Automatisierungsbranche wider. Wenn Sie wissen, welcher Zylindertyp zu welcher Aufgabe passt, vermeiden Sie kostspielige Überspezifikationen oder, noch schlimmer, unterversorgte Installationen, die vorzeitig ausfallen.
Einfachwirkende Zylinder mit großem Durchmesser
Ausführungen mit Federrücklauf oder Schwerkraftrücklauf mit Bohrungen bis 320 mm. Wird bei Spann- und Haltevorgängen, Absperrschiebern an Rohrleitungen und beim Spannen von Spritzgussformen verwendet, bei denen der Arbeitshub nur Kraft in eine Richtung benötigt. Der Luftverbrauch pro Zyklus halbiert sich im Vergleich zu doppeltwirkenden Äquivalenten, was bei hohen Zyklusfrequenzen von Bedeutung ist.
Doppeltwirkende Zylinder mit großer Bohrung
Die gebräuchlichste Kategorie von Pneumatikzylindern mit hoher Kraft. Druckluft wirkt auf beide Seiten des Kolbens und sorgt für ein angetriebenes Aus- und Einfahren. ISO 15552-Standardzylinder sind in Katalogform mit Bohrungen von 32 mm bis 320 mm erhältlich, wobei die kundenspezifische Fertigung auch über Bohrungen von 500 mm hinausgeht. In Rohbaulinien für Automobile werden routinemäßig doppeltwirkende Zylinder mit 250-mm-Bohrung zum Pressen von Blechteilen eingesetzt.
Tandemzylinder
Zwei Kolben auf einer gemeinsamen Stange in einem einzigen Körper. Die Kraftabgabe verdoppelt sich ungefähr, ohne dass die Bohrungsgröße zunimmt. Ideal, wenn die Umschlagbreite begrenzt ist, die axiale Länge jedoch verfügbar ist. Eine Tandemeinheit mit 160 mm Bohrung und 8 bar liefert in etwa 32.170 N – vergleichbar mit einem einzelnen Zylinder mit 225 mm Bohrung – in einem Gehäuse, das nur unwesentlich länger ist als eine Standard-Doppelhubeinheit.
Kolbenstangenlose Zylinder (große Bohrung)
Der Kolben treibt einen externen Schlitten über einen abgedichteten Schlitz oder eine Magnetkupplung anstelle einer hervorstehenden Stange an. Ermöglicht Hublängen, die der Länge des Zylinderkörpers entsprechen, wodurch sie kompakt für Anwendungen mit langen Verfahrwegen und hohen Kräften sind, wie z. B. Materialtransfer in Stanzlinien oder Hinteranschläge bei Abkantpressen mit Kräften von bis zu 15.000 N.
Pneumatische hydraulische Verstärkersysteme
Diese Hybrideinheiten verwenden einen Luftzylinder mit großem Durchmesser, um einen Hydraulikkolben mit kleinem Durchmesser anzutreiben, wodurch die Kraft mit dem Verhältnis der Kolbenflächen multipliziert wird. Eine 200-mm-Pneumatikstufe, die eine 40-mm-Hydraulikstufe mit 6 bar Einlass antreibt, erzeugt hydraulische Ausgangsdrücke von über 150 bar und ermöglicht Kräfte weit über 200.000 N. Wird in Punktschweißpistolen, Nietmaschinen und Clinchwerkzeugen verwendet.
Kurzhubzylinder mit hoher Kraft
Diese manchmal auch Flach- oder Flachzylinder genannten Zylinder liefern eine sehr hohe Spannkraft über Hübe von 5–50 mm. Bohrungsdurchmesser von 250–400 mm in sehr kurzen Körpern erzeugen Kräfte bis zu 125.000 N auf kleinstem axialen Raum. Wird zum Spannen von Vorrichtungen, zum Einstellen von Gesenken und zur Positionierung von Paletten auf Bearbeitungszentren verwendet.
