Arten von Luftzylindern: Ein vollständiger Leitfaden

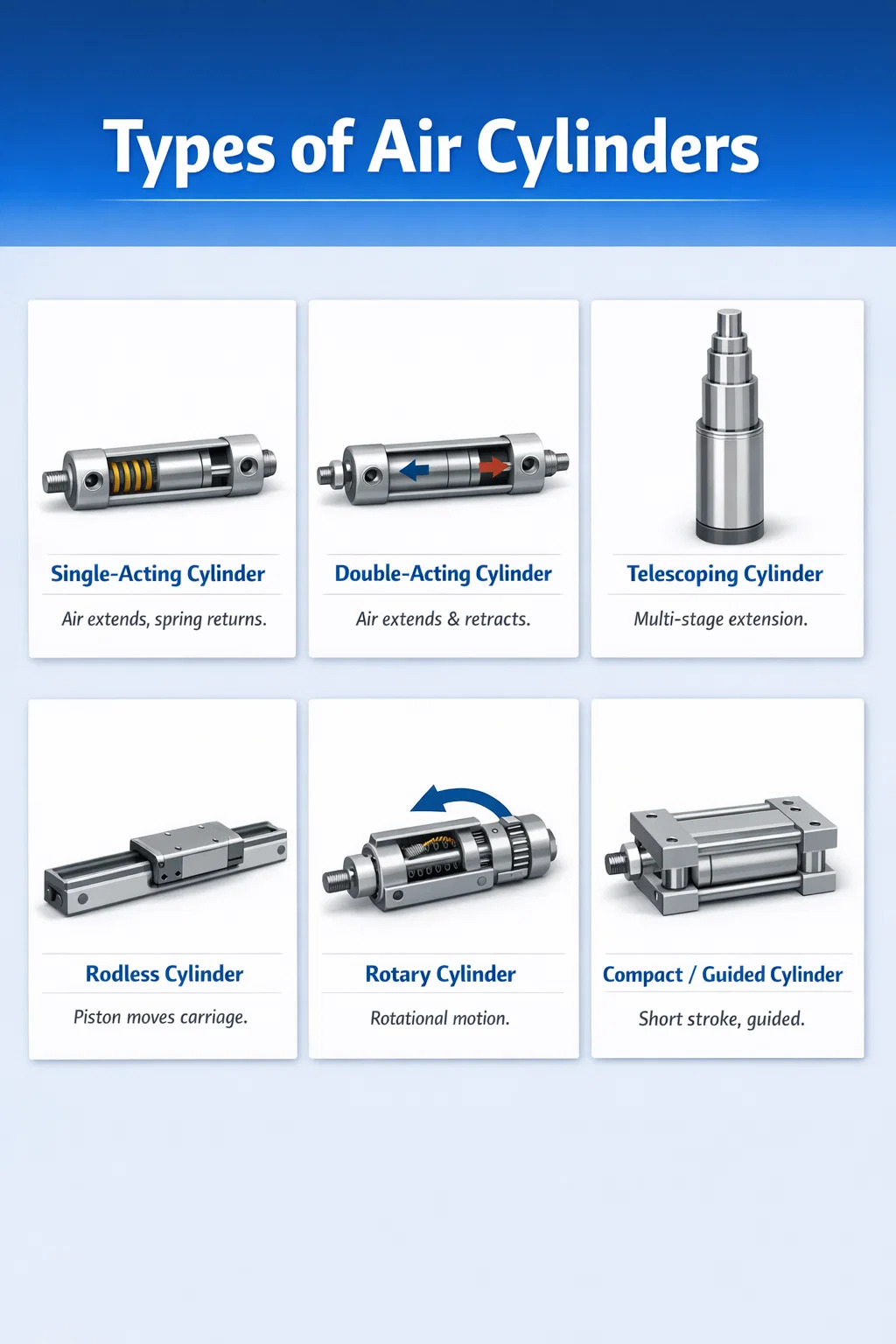

Was sind die verschiedenen Arten von Luftflaschen?

Luftzylinder – auch Pneumatikzylinder genannt – wandeln Druckluftenergie in mechanische Linear- oder Drehbewegung um. Es gibt sechs Haupttypen von Luftflaschen Wird in Industrie-, Automobil- und Fertigungsanwendungen eingesetzt: einfachwirkende Zylinder, doppeltwirkende Zylinder, Teleskopzylinder, kolbenstangenlose Zylinder, Rotationszylinder und kompakte/geführte Zylinder. Jeder Typ dient einem bestimmten mechanischen Zweck, und die Wahl des falschen Typs kann zu vorzeitigem Verschleiß, Energieverschwendung oder einem völligen Systemausfall führen.

Das Verständnis dieser Kategorien ist nicht nur akademisch – der weltweite Markt für Pneumatikzylinder wurde auf ca. geschätzt 14,2 Milliarden US-Dollar im Jahr 2023 und wird voraussichtlich bis 2030 stetig wachsen, angetrieben durch den Automatisierungsbedarf in den Bereichen Verpackung, Lebensmittelverarbeitung und Automobilmontage. Die richtige Zylinderauswahl wirkt sich direkt auf Zykluszeit, Energieverbrauch und Wartungsintervalle aus.

Einfachwirkende Luftzylinder

Einfachwirkende Zylinder verwenden Druckluft, um den Kolben nur in eine Richtung zu bewegen. Der Rückhub erfolgt durch eine interne Feder oder eine externe mechanische Kraft wie die Schwerkraft. Diese gehören zu den einfachsten und kostengünstigsten verfügbaren Pneumatikzylindern.

Funktionsweise einfachwirkender Zylinder

Druckluft tritt durch einen einzigen Anschluss ein und drückt den Kolben nach vorne. Wenn der Luftdruck abgelassen wird, drückt die interne Feder den Kolben in seine ursprüngliche Position zurück. Da eine Feder die halbe Arbeit verrichtet, wird die effektive Ausgangskraft um den Federwiderstand reduziert – typischerweise zwischen 10 % und 20 % abhängig von Federsteifigkeit und Zylindergröße.

Allgemeine Anwendungen

• Spannen und Halten von Werkstücken während der Bearbeitung
• Präge- und Stanzvorgänge, bei denen der Rückhub keine Kraft erfordert
• Tür- und Torantriebe, bei denen die Schwerkraft die Rückkehr unterstützt
• Bremsmechanismen und Sicherheitsverriegelungen
• Landwirtschaftliche Geräte wie Sämaschinen und Pflanzvorrichtungen

Einfachwirkende Zylinder sind die bevorzugte Wahl, wenn der Luftverbrauch minimiert werden muss, da Luft nur beim Arbeitshub verbraucht wird. Bei Hochtaktanwendungen mit 50–100 Zyklen pro Minute führt dies zu erheblichen Drucklufteinsparungen im Laufe einer Produktionsschicht.

Zu berücksichtigende Einschränkungen

Die Hublänge einfachwirkender Zylinder ist begrenzt, da längere Hübe längere Federn erfordern, die Bohrungsraum beanspruchen und die nutzbare Zylinderfläche verringern. In der Praxis begrenzen die meisten Hersteller Federrücklaufzylinder auf Hübe von 100 mm (ca. 4 Zoll) oder weniger. Darüber hinaus wird eine doppelt wirkende Konstruktion praktischer.

Doppeltwirkende Luftzylinder

Doppeltwirkende Zylinder sind der am weitesten verbreitete Typ von Pneumatikzylindern in der industriellen Automatisierung. Sie nutzen Druckluft, um sowohl den Ausfahr- als auch den Einfahrhub anzutreiben, sodass der Bediener die volle Kontrolle über Kraft und Geschwindigkeit in beide Richtungen hat.

Aufbau- und Funktionsprinzip

Ein doppeltwirkender Zylinder verfügt über zwei Luftanschlüsse – einen auf jeder Seite des Kolbens. Wenn Luft in die Öffnung am Kappenende eindringt, fährt der Kolben aus. Wenn Luft in den Anschluss am Stangenende geleitet wird, zieht sich der Kolben zurück. Ein Wegeventil (normalerweise ein 4/2- oder 5/2-Magnetventil) wechselt den Luftstrom zwischen den beiden Anschlüssen. Da keine Feder beteiligt ist, Der volle Bohrungsbereich trägt zur Kraftverlängerung bei Dadurch sind diese Zylinder wesentlich leistungsstärker als ihre einfachwirkenden Gegenstücke mit demselben Bohrungsdurchmesser.

Kraftberechnungsunterschiede zwischen Hüben

Ein wichtiger Unterschied: Die Ausfahr- und Einfahrkräfte sind nicht gleich. Beim Ausfahrhub wird die Kraft anhand der gesamten Bohrungsfläche berechnet. Beim Rückzugshub nimmt die Kolbenstange einen Teil der Bohrung ein, sodass die wirksame Fläche – und damit die Rückzugskraft – etwas geringer ist. Bei einem Zylinder mit 50 mm Bohrung und 20 mm Stange beträgt die Ausfahrkraft bei 6 bar ca 1.178 N während die Rückzugskraft auf etwa abfällt 990 N . Diese Asymmetrie muss bei Konstruktionen berücksichtigt werden, bei denen die Rückzugskraft entscheidend ist.

Typische Anwendungsfälle

• Pick-and-Place-Automatisierung in Montagelinien
• Förderbandumlenker und Sortiersysteme
• Klemmen und Auswerfer für Spritzgießmaschinen
• Roboter-End-of-Arm-Werkzeug
• Vorrichtungen zum Schweißen und Pressen von Karosserien

Doppeltwirkende Luftzylinder sind in Bohrungsgrößen von erhältlich 8 mm bis über 320 mm , die Kraftabgaben von einigen Newton bis zu mehreren zehn Kilonewton abdeckt. Durch diese große Auswahl sind sie an nahezu jede industrielle Anwendung anpassbar.

Teleskopierbare Luftzylinder

Teleskopzylinder sind für Anwendungen konzipiert, bei denen ein großer Hub erforderlich ist, die eingefahrene (zusammengeklappte) Länge jedoch kurz bleiben muss. Dies erreichen sie durch die Verwendung mehrerer ineinander verschachtelter Rohre – Stufen oder Hülsen genannt – die sich nacheinander ineinander erstrecken.

Einfachwirkende vs. doppeltwirkende Teleskopkonstruktionen

Teleskopzylinder sind sowohl in einfachwirkender als auch in doppeltwirkender Ausführung erhältlich. Einfachwirkende Versionen sind einfacher und kostengünstiger, basieren jedoch beim Einfahren auf der Schwerkraft oder dem Lastgewicht und eignen sich daher vor allem für vertikales Heben. Doppeltwirkende Teleskopzylinder können unter Krafteinwirkung aus- und eingefahren werden, was eine horizontale oder umgekehrte Montage ermöglicht – allerdings ist ihre Konstruktion deutlich komplexer und ihre Kosten wesentlich höher.

Schlüsselanwendungen

• Muldenkipper und Kipperaufbauten, die 3- bis 5-Stufen-Zylinder erfordern
• Scherenhebebühnen und Hubarbeitsbühnen
• Theaterbühnenmaschinen und Unterhaltungsausrüstung
• Leiterverlängerungen für Feuerwehrautos

Ein dreistufiger Teleskopzylinder mit einer zusammengeklappten Länge von 600 mm kann einen voll ausgefahrenen Hub von über erreichen 1.700 mm – fast das Dreifache seiner eingefahrenen Länge. Diese räumliche Effizienz ist mit einem herkömmlichen Einstangenzylinder nicht zu erreichen.

Kraftreduzierung über Stufen hinweg

Eine wichtige technische Überlegung: Jede aufeinanderfolgende Stufe in einem Teleskopzylinder hat eine kleinere Bohrung als die vorherige Die Ausgangskraft nimmt ab, je weiter der Zylinder ausfährt . Konstrukteure müssen die Größe des Zylinders auf der Grundlage der Lastposition im ungünstigsten Fall bestimmen, die normalerweise bei oder nahe der vollständigen Ausdehnung auftritt, wenn die Kraft am geringsten ist.

Kolbenstangenlose Luftzylinder

Bei stangenlosen Pneumatikzylindern ist die herkömmliche Kolbenstange vollständig überflüssig, stattdessen wird die Bewegung des Kolbens über einen Schlitz oder eine Magnetkupplung auf einen externen Schlitten oder Schlitten übertragen. Dieses Design verdoppelt den effektiven Hub bei gegebener Einbaulänge im Vergleich zu einem herkömmlichen Stangenzylinder, was sie in Umgebungen mit begrenztem Platzangebot äußerst wertvoll macht.

Kolbenstangenlose Zylinder mit mechanischem Schlitz

Bei einem mechanischen Schlitz- (oder Band-) Design weist der Zylinderkörper einen Längsschlitz auf. Durch diesen Schlitz wird der Innenkolben mit einem Außenschlitten verbunden. Ein flexibles Metall- oder Kunststoffband dichtet den Schlitz auf beiden Seiten der Verbindungsstelle ab, um Luftaustritt zu verhindern. Diese Zylinder können direkte Seitenlasten aufnehmen und eignen sich für Anwendungen, die eine hohe Führungsgenauigkeit erfordern.

Magnetisch gekoppelte kolbenstangenlose Zylinder

Magnetisch gekoppelte kolbenstangenlose Zylinder verwenden einen abgedichteten Innenkolben, der mit starken Permanentmagneten ausgestattet ist. Ein externer Schlitten, der mit entgegengesetzten Magneten ausgestattet ist, folgt der Bewegung des Kolbens durch die Zylinderwand ohne physischen Schlitz. Dieses vollständig versiegelte Design ist ideal für Reinraum-, Lebensmittel- und Washdown-Umgebungen denn es gibt keine Öffnung, durch die Verunreinigungen eindringen oder Schmierstoffe austreten können. Der Nachteil ist eine geringere maximale Seitenlastkapazität im Vergleich zu geschlitzten Versionen.

Wo sich kolbenstangenlose Zylinder auszeichnen

• Lineare Transfereinheiten in Verpackungs- und Etikettiermaschinen
• Horizontale Shuttlesysteme in CNC-Bearbeitungszentren
• Herstellung medizinischer Geräte, bei denen Kontamination ein Problem darstellt
• Portalsysteme und mehrachsige Positioniertische

Standardmäßig sind kolbenstangenlose Zylinder mit Hublängen von erhältlich 50 mm bis über 10.000 mm . Bei sehr langen Hüben werden Antirotationsführungen und Mittelstützen empfohlen, um ein Durchhängen des Laufs und ein Abdriften des Schlittens zu verhindern.

Rotationsluftzylinder

Während die meisten Pneumatikzylinder eine lineare Bewegung erzeugen, wandeln rotierende Luftzylinder die Energie der Druckluft in eine Winkelbewegung (Rotationsbewegung) um. Sie werden oft als pneumatische Drehantriebe bezeichnet. Diese unterscheiden sich von Luftmotoren – Rotationszylinder produzieren Drehung mit begrenztem Winkel (normalerweise 90°, 180° oder 270°) anstelle eines kontinuierlichen Drehens.

Zahnstangen-Schwenkantriebe

Die gebräuchlichste Drehzylinderkonstruktion verwendet einen oder zwei lineare Kolben, die mit einer Zahnstange verbunden sind, die eine Ritzelwelle antreibt. Luft drückt den/die Kolben, die Zahnstange dreht das Ritzel und das Drehmoment wird auf die Abtriebswelle übertragen. Dual-Rack-Designs gleichen die Last aus und nahezu das Doppelte des Ausgangsdrehmoments für eine gegebene Bohrungsgröße. Drehwinkel sind über externe Anschläge einstellbar, typischerweise zwischen 0° und 270°.

Flügelrad-Rotationsaktuatoren

Flügelzellenantriebe verwenden ein Paddel (Flügelrad), das in einem kreisförmigen Gehäuse an der Abtriebswelle befestigt ist. Luftdruck auf einer Seite des Flügels dreht die Welle; Luft auf der gegenüberliegenden Seite dreht es zurück. Einflügelige Konstruktionen ermöglichen bis zu 280° Drehung , während Doppelflügelkonstruktionen auf etwa begrenzt sind 100° bieten aber ein höheres Drehmoment in einem kompakteren Gehäuse.

Typische Anwendungen

• Ventilbetätigung in Prozessleitungen (Drehkugelhähne, Absperrklappen)
• Rundschalttische und Rundpositionierung in der Montageautomation
• Roboter-Handgelenke und Ellbogengelenke
• Drehen und Ausrichten von Teilen in Transferlinien
• Tür- und Klappenantriebe an Industrieanlagen

Kompakte und geführte Luftzylinder

Kompakte und geführte Zylinder sind spezielle Varianten, die zwei sehr spezifische Herausforderungen angehen: extrem enge Einbauräume und Anwendungen, bei denen die Kolbenstange Rotationen oder seitlichen Belastungen standhalten muss, ohne auf externe Führungssysteme angewiesen zu sein.

Kurzhub-Kompaktzylinder

Diese Einheiten werden auch Pancake-Zylinder oder Flachzylinder genannt und haben im Verhältnis zu ihrer Bohrung eine minimale Körperlänge. Schlaganfälle beschränken sich typischerweise auf 1 mm bis 50 mm . Ihr flaches Profil ermöglicht die Montage in engen Bereichen, in denen ein Standard-Zylinderkörper einfach nicht hineinpasst. Zu den häufigsten Anwendungsfällen gehören das Pressen von Leiterplatten, das Spenden von Etiketten und die Mikropositionierung in Halbleitergeräten.

Geführte (Doppelstangen-)Zylinder

Geführte Zylinder bestehen aus zwei parallelen Kolbenstangen, die mit einer gemeinsamen Frontplatte verbunden sind. Diese Konfiguration verhindert eine Drehung der Stange und bietet einen hohen Widerstand gegen Momentlasten (außermittige Kräfte). Geführte Zylinder können seitliche Belastungen aufnehmen 4- bis 10-mal größer als ein Standard-Einstangenzylinder mit derselben Bohrung, sodass in vielen Anwendungen keine separate externe Linearführung erforderlich ist.

Zylinder der Schiebeeinheit

Schlitteneinheitszylinder integrieren einen geführten Schlitten direkt auf dem Zylinderkörper. Der Schlitten läuft auf Linearlagern oder Kugelumlaufschienen und bietet eine ebene Montagefläche für Werkzeuge oder Werkstückhalterungen. Diese All-in-One-Einheiten verkürzen die Konstruktions- und Montagezeit bei kundenspezifischen Automatisierungsprojekten erheblich. Festo, SMC und Parker bieten alle modulare Schlitteneinheiten mit austauschbaren Hublängen und Lagerkonfigurationen an.

Vergleich der Luftzylindertypen auf einen Blick

Zylindermontagearten und ihre Auswirkungen auf die Leistung

Unabhängig vom Zylindertyp hat die Montagekonfiguration einen direkten Einfluss auf Leistung, Langlebigkeit und Lastmanagement. Standardzylinder nach ISO 15552 und NFPA T3.6.7 bieten austauschbare Montageschnittstellen, was den Austausch zwischen verschiedenen Herstellern vereinfacht.

• Fußhalterung (MS1/MS2): Feste Grundmontage; Ideal für Inline-Push/Pull mit gut ausgerichteten Lasten. Eine Fehlausrichtung überträgt Biegespannungen auf die Stange und die Dichtungen.
• Flanschmontage (MF1/MF2): Der vordere oder hintere Flansch wird direkt an eine Maschinenplatte geschraubt. Hervorragend geeignet für Anwendungen mit starren, linearen Lasten.
• Gabelkopfmontage (MP1/MP3): Ermöglicht das Schwenken des Zylinders, wenn sich die Last in einem Bogen bewegt. Wird häufig in Türöffnern, Verbindungsmechanismen und Kippsystemen verwendet. Für eine vollständige Beweglichkeit sollte auf der Stangenseite ein Gabelkopf (MP5) verwendet werden.
• Zapfenmontage (MT1/MT4): Ermöglicht das Schwingen des Zylinderkörpers in einer Ebene. Häufig bei Industriepressen und der Materialhandhabung, wo eine Schwenkbewegung erforderlich ist.

Eine unsachgemäße Montage ist eine der häufigsten Ursachen für vorzeitiges Versagen der Dichtung und Riefenbildung an der Stange. Das zeigen Studien führender Hersteller von Pneumatikzylindern über 30 % der Zylinderausfälle im Feld sind eher auf Fehlausrichtung und unsachgemäße Montage als auf Material- oder Herstellungsfehler zurückzuführen.

Wichtige Spezifikationen, die bei der Auswahl von Luftzylindern zu beachten sind

Die Auswahl einer Luftflasche geht über die reine Auswahl eines Typs hinaus. Mehrere technische Parameter müssen gemeinsam bewertet werden, um sicherzustellen, dass der Zylinder über die vorgesehene Lebensdauer hinweg zuverlässig funktioniert.

Bohrungsdurchmesser und Ausgangskraft

Die Ausgangskraft wird durch die Formel F = P × A bestimmt, wobei P der Versorgungsdruck und A die effektive Kolbenfläche ist. Bei einem Standard-Versorgungsdruck von 6 bar (87 psi) Ein Zylinder mit 50 mm Bohrung erzeugt im Ausfahrhub etwa 1.178 N, während ein Zylinder mit 80 mm Bohrung etwa 3.016 N erzeugt. Bohrungsgrößen sind gemäß ISO 6432 und ISO 15552 standardisiert, um Größenberechnungen und Beschaffung zu vereinfachen.

Hublänge und Knickrisiko

Bei Langhubzylindern unter Druckbelastung kann es bei Unterdimensionierung des Stangendurchmessers zu einem Ausknicken der Kolbenstange (Säulenversagen) kommen. Ingenieure verwenden die Säulenformel von Euler, um die Knickgrenzen zu überprüfen, und die meisten Hersteller stellen Last-Hub-Diagramme zur Verfügung, die automatisch eine einbeziehen Sicherheitsfaktor von 3:1 bis 5:1 . Wenn ein Standardstangendurchmesser nicht ausreicht, sollten übergroße Stangenoptionen oder externe Führungssysteme spezifiziert werden.

Betriebstemperatur und Dichtungsmaterial

Standardmäßige NBR-Dichtungen (Nitril) decken Betriebstemperaturen ab -20°C bis 80°C . Bei erhöhten Temperaturen bis 200°C kommen Silikon- oder PTFE-Dichtungen zum Einsatz. Für Umgebungen mit niedrigen Temperaturen (bis zu -40 °C) sind speziell formulierte Polyurethan- oder Niedrigtemperatur-Nitrilverbindungen erhältlich. Die Auswahl des Dichtungsmaterials wird auch von der Medienkompatibilität beeinflusst. Wenn der Zylinder beispielsweise in einer Lebensmittelverarbeitungsumgebung mit regelmäßiger Reinigung mit ätzenden Reinigungsmitteln verwendet wird, sind EPDM-Dichtungen und Edelstahlgehäuse die richtige Spezifikation.

Endlagendämpfung

Bei hohen Taktgeschwindigkeiten erzeugt ein Kolben, der das Ende seines Hubs ohne Dämpfung erreicht, erhebliche mechanische Stöße, die zu Geräuschen führen und den Verschleiß der internen Komponenten beschleunigen. Einstellbare pneumatische Kissen fangen gegen Ende des Hubs ein kleines Luftvolumen ein und erzeugen so eine progressive Verzögerung. Richtig eingestellte Kissen können die Aufprallkräfte reduzieren 80 % bis 95 % im Vergleich zu ungedämpften Zylindern, die mit der gleichen Geschwindigkeit und Last laufen.

Wartungsfaktoren, die die Lebensdauer von Luftzylindern verlängern

Selbst der hochwertigste Pneumatikzylinder fällt vorzeitig aus, wenn das System, in dem er eingesetzt wird, nicht ordnungsgemäß gewartet wird. Die folgenden Faktoren sind am kritischsten.

Luftqualität und Filterung

Feuchtigkeit und Partikelverunreinigungen in der Druckluft sind die Hauptursachen für innere Korrosion und Dichtungsverschlechterung. Die Luftqualität der Klasse 3 nach ISO 8573-1 (Partikel ≤ 5 µm, Drucktaupunkt ≤ 3 °C, Ölkonzentration ≤ 1 mg/m³) gilt allgemein als Mindeststandard für Pneumatikzylinder. Durch die Verwendung einer geeigneten FRL-Einheit (Filter-Regler-Schmiergerät) in jedem Kreislauf wird die Lebensdauer der Dichtungen um ein Vielfaches verlängert zwei- bis dreimal im Vergleich zu ungefilterten, ungeschmierten Systemen.

Schmierpraktiken

Moderne Pneumatikzylinder werden häufig mit Langzeitfett vorgeschmiert geliefert und sind für ungeölte Luftsysteme ausgelegt. Das Hinzufügen einer Ölnebelschmierung zu solchen Zylindern kann das werkseitig aufgetragene Fett tatsächlich ausspülen und die Lebensdauer verkürzen. Erkundigen Sie sich immer beim Hersteller, ob die Luftschmierung für ein bestimmtes Zylindermodell empfohlen oder kontraindiziert ist.

Stabwischer und äußere Verschmutzung

In staubigen oder schmutzigen Umgebungen werden an der Kolbenstange haftende Rückstände bei jedem Einfahrhub in den Zylinder zurückgezogen und wirken als Schleifmittel auf die Stangendichtung. Stangenabstreiferdichtungen – auch Abstreifringe genannt – gehören bei den meisten Industriezylindern zur Standardausstattung, sollten jedoch im Rahmen eines vorbeugenden Wartungsplans überprüft und ausgetauscht werden, normalerweise alle 6 bis 12 Monate in stark verschmutzten Umgebungen.

So wählen Sie den richtigen Pneumatikzylindertyp aus

Um den richtigen Zylindertyp für eine bestimmte Anwendung einzugrenzen, muss ein einfacher Entscheidungsprozess auf der Grundlage funktionaler Anforderungen durchlaufen werden.

1. Definieren Sie den Bewegungstyp: Ist die erforderliche Bewegung linear, winkelig oder rotatorisch? Bei der linearen Bewegung handelt es sich um Standard-, kolbenstangenlose, kompakte oder geführte Zylinder. Winkelbewegungen deuten auf Drehantriebe hin.
2. Kraftbedarf ermitteln: Berechnen Sie die Last einschließlich Reibung, Trägheit und etwaiger vertikaler Schwerkraftkomponenten. Addieren Sie einen Sicherheitsfaktor von mindestens 1,5× und wählen Sie einen Bohrungsdurchmesser aus den Krafttabellen des Herstellers aus.
3. Legen Sie den Strich fest: Wenn der Hub kurz ist und der Platz knapp ist, bietet sich ein kompakter Zylinder an. Wenn der Hub groß ist, aber die Einbaulänge begrenzt ist, sollte ein kolbenstangenloser oder teleskopierbarer Zylinder in Betracht gezogen werden.
4. Bewerten Sie die Umgebungsbedingungen: Extreme Temperaturen, chemische Belastung, Anforderungen an die Reinigung und Staubbelastung haben alle Einfluss auf das Gehäusematerial, die Wahl der Dichtung und die Spezifikationen der Oberflächenbeschaffenheit.
5. Taktzahl und Einschaltdauer prüfen: Hochgeschwindigkeitsanwendungen mit hohen Zyklen erfordern eine ordnungsgemäße Dämpfung, eine angemessene Anschlussgröße und möglicherweise thermisch robuste Dichtungsmaterialien, um die durch wiederholte Kompression erzeugte Wärme zu bewältigen.
6. Bewerten Sie die Anforderungen an Seitenlast und Momentlast: Wenn der Zylinder außeraxialen Kräften ausgesetzt wird, ist ein geführter Zylinder oder eine externe Linearführung unerlässlich, um vorzeitigen Verschleiß der Stangendichtung und der Buchse zu verhindern.

Durch die Befolgung dieses strukturierten Ansatzes können die meisten Ingenieure beim ersten Versuch sicher den richtigen Pneumatikzylindertyp und die richtige Größe angeben und so kostspielige Neukonstruktionen und Austauschzyklen im späteren Projektverlauf vermeiden.
