Was ist ein Dreistangen-Pneumatikzylinder?
Ein pneumatischer Zylinder mit drei Stangen ist ein Linearantrieb, bei dem drei parallele Führungsstangen entlang einer zentralen Kolbenstange verlaufen und die bewegliche Platte während ihrer Bewegung perfekt ausgerichtet halten. Der Hauptvorteil ist einfach: Die Last wird von den Führungsstangen und nicht von der Kolbendichtung getragen, sodass der Zylinder Drehungen und seitlichen Belastungen weitaus besser widersteht als ein Standard-Luftzylinder mit einer Stange. Aus diesem Grund wird die Bauart in Lieferantenkatalogen auch als Dreistangen-, Dreistangen- oder geführter Luftzylinder bezeichnet.
Im Gegensatz zu einem herkömmlichen Rundkörper Luftzylinder Da eine Einheit mit drei Stangen nur Axialkräfte toleriert, ist sie so konstruiert, dass sie Biegemomente und außermittige Schubkräfte aufnimmt, ohne dass sich die Kolbenstange in ihrer Buchse verdreht. Dieser strukturelle Unterschied ist der Grund dafür, dass dieser Zylindertyp immer wieder in Greifstationen, Hubtischen und Pick-and-Place-Automatisierungen auftaucht, wo die Last selten in einer perfekt geraden Linie aufgebracht wird.
Das Layout selbst ist unkompliziert, wenn man es im Querschnitt betrachtet. Eine vordere Montageplatte ist mit drei Stangen verbunden, die durch im Zylinderkörper eingelassene Buchsen verlaufen. Eine der drei Stangen ist typischerweise die Arbeitskolbenstange, die direkt durch Luftdruck angetrieben wird, während die anderen beiden spezielle Führungsstangen ohne direkte eigene pneumatische Funktion sind. Ihre einzige Aufgabe ist mechanischer Natur: Sie müssen die Frontplatte während des gesamten Hubs, Zyklus für Zyklus, im rechten Winkel zum Körper halten, ohne aus der Ausrichtung zu geraten.
Da die Führungsstangen die Verdrehungen und Seitenkräfte absorbieren, die sonst auf die Kolbendichtung einwirken würden, wird der Verschleiß anders verteilt als bei einem Standard-Luftzylinder. Anstatt die Belastung auf eine einzelne Dichtung und Buchse zu konzentrieren, wird die Last auf drei separate Lagerpunkte aufgeteilt. Dies ist einer der Gründe, warum diese Konstruktion für Stationen spezifiziert wird, die jahrelang im Dauerbetrieb ohne Umbauarbeiten laufen.
So funktioniert das Drei-Stab-Design
Das Funktionsprinzip ähnelt jedem doppeltwirkenden Luftzylinder: Druckluft tritt in eine Kammer ein, drückt den Kolben zum gegenüberliegenden Ende und entweicht aus der anderen Kammer über einen Anschluss oder ein Ventil. Was sich ändert, ist die Art und Weise, wie die resultierende Kraft die Last erreicht.
- Luft tritt durch den hinteren Anschluss ein und setzt die Kolbenkammer unter Druck.
- Der Kolben bewegt sich vorwärts und die Frontplatte, die mit allen drei Führungsstangen verschraubt ist, bewegt sich mit.
- Die beiden äußeren Führungsstangen gleiten durch Buchsen oder Linearlager im Zylinderkörper und tragen jegliche Seiten- oder Verdrehkräfte von der Kolbendichtung weg.
- Die Mittelstange (häufig die Arbeitskolbenstange selbst) überträgt die Druck- oder Zugkraft auf die befestigte Vorrichtung, den Greifer oder das Werkzeug.
- Beim Rückhub wird die Luft in die gegenüberliegende Kammer umgeleitet und die Platte zieht sich entlang derselben Führungsbahn zurück.
Da sich die Platte nicht um die eigene Achse drehen kann, Ein richtig dimensionierter Dreistangenzylinder hält die Winkelabweichung normalerweise über einen vollen Hub unter 0,03 bis 0,05 Grad , eine Toleranz, die wichtig ist, wenn der Zylinder eine Kamerahalterung, einen Schweißkopf oder eine Präzisionsvorrichtung positioniert.
Die Geschwindigkeit während des Hubs wird auf die gleiche Weise wie bei jedem Standard-Luftzylinder gesteuert: Durchflussregelventile auf der Einlass- oder Auslassseite messen, wie schnell Luft in jede Kammer eintritt oder diese verlässt. Der Unterschied besteht darin, dass Geschwindigkeitsanpassungen Hub für Hub zu einem wiederholbareren Ergebnis führen, da sich die Platte nicht drehen oder wackeln kann, da sich der Lastpfad nicht verschiebt, wenn der Zylinder verschleißt.
Die Dämpfung an den Hubenden erfolgt über den gleichen einstellbaren Nadelmechanismus wie bei gewöhnlichen Zylindern, aber die geführte Bewegung sorgt dafür, dass die ankommende Platte jedes Mal auf einem gleichmäßigen, zentrierten Weg ankommt. Diese Konsistenz reduziert den ungleichmäßigen Kissenverschleiß, der manchmal bei ungeführten Zylindern auftritt, wenn die Stange nach Monaten des Betriebs leicht von der Achse abweicht.

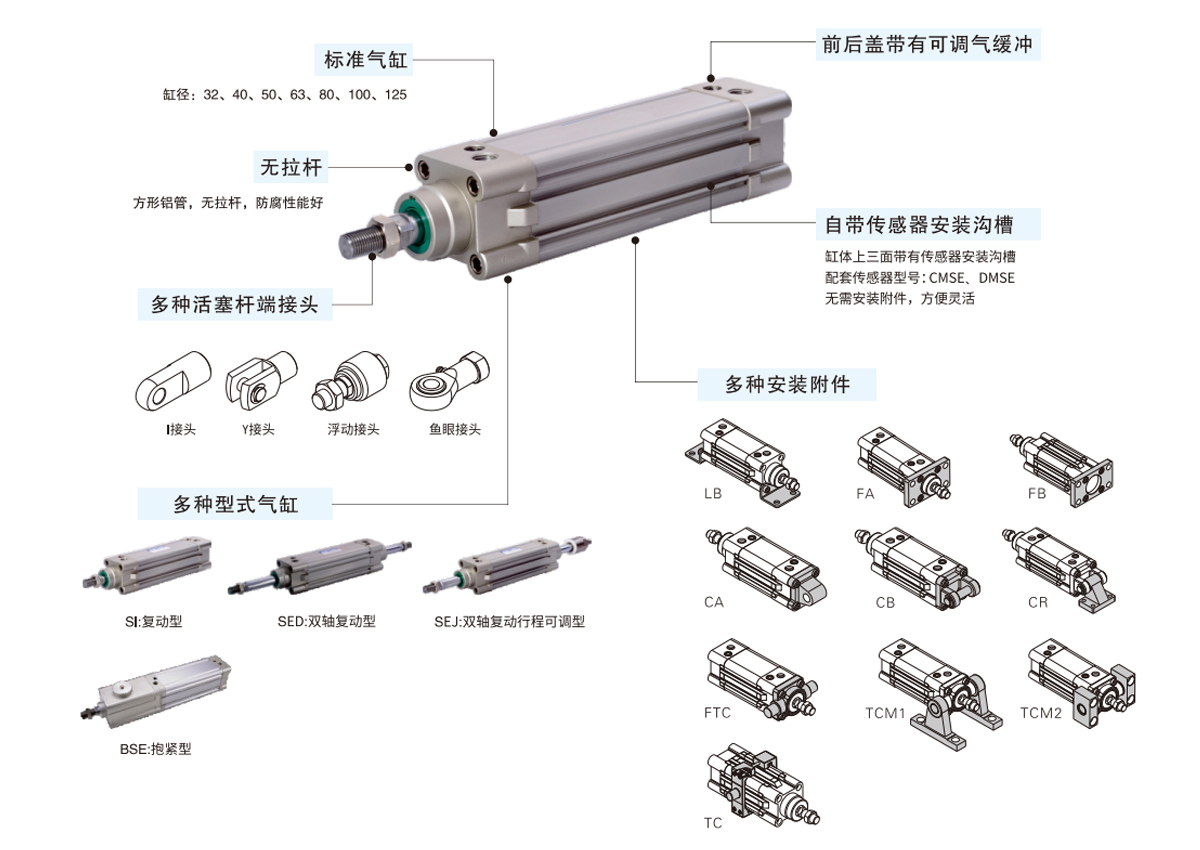

Dreistangen- vs. Standard-Einstangen-Luftzylinder
Bei der Wahl zwischen einem Dreistangenzylinder und einem Standard-Einstangen-Luftzylinder kommt es darauf an, ob der Lastweg gerade oder versetzt verläuft. In der folgenden Tabelle sind die beiden Designs anhand der Kriterien aufgeführt, die sich tatsächlich auf die Maschinenleistung auswirken.
| Kriterien | Dreistangenzylinder | Standard-Einzelstange |
|---|---|---|
| Seitenlasttoleranz | Hoch | Niedrig bis mäßig |
| Rotationswiderstand | Eingebaut (nicht rotierende Platte) | Erfordert ein Anti-Rotations-Kit |
| Gesamtfußabdruck | Größerer Körperdurchmesser | Kompakt |
| Typische Stückkosten | Hocher | Niedriger |
| Ausrichtungsgenauigkeit im Laufe der Zeit | Stabil über lange Lebensdauer | Kann bei Verschleiß der Stangenbuchse abdriften |
| Beste Passform | Versetzte Lasten, Greifer, Vorrichtungen | Direkte Push- oder Pull-Aufgaben |
Wenn die Montagehalterung bereits eine Drehung verhindert und die Kraft auf die Stangenachse zentriert ist, ist ein Standard-Luftzylinder in der Regel die wirtschaftlichere Option. Sobald sich die Last aus der Mitte verschiebt, und sei es auch nur geringfügig, macht die Dreistangenkonfiguration ihren höheren Preis durch geringeren Buchsenverschleiß und weniger Ausrichtungsfehler wieder gut.
Erwähnenswert ist auch eine Mittelwegvariante: ein Standardzylinder gepaart mit einer externen Gleitführung oder einer Linearschiene. Diese Kombination kann mit der Steifigkeit einer Konstruktion mit drei Stangen teilweise mithalten, fügt jedoch zwei zusätzliche Komponenten, zwei weitere Befestigungssätze und eine längere Gesamtbaugruppe hinzu. Für Maschinenbauer, die eine Station kompakt halten möchten, ist der integrierte Dreistangenzylinder in der Regel hinsichtlich der Gesamtfläche vorteilhafter, auch wenn der Stückpreis höher ist als bei einem einfachen Standardzylinder.
Wichtige strukturelle Vorteile
Drei Eigenschaften definieren, warum Konstrukteure zu einem Pneumatikzylinder mit drei Stangen greifen, anstatt externe Führungen zu einem Luftzylinder mit rundem Körper hinzuzufügen.
Gleichmäßige Lastverteilung
Die Platte ist mit allen drei Stangen verschraubt, so dass jeder Druck nach unten oder seitlich auf drei Lagerpunkte statt auf einen verteilt wird. Dadurch wird der Buchsenverschleiß auf eine größere Kontaktfläche verteilt, weshalb geführte Zylinder bei wiederholten Spannaufgaben in der Regel länger halten als ungeführte. Bei einem Einstangenzylinder, der die gleiche versetzte Last trägt, konzentriert sich die gesamte Belastung auf eine Buchse und eine Dichtlippe, die typischerweise die erste Komponente ist, die bei anhaltender Seitenlast versagt.
Kompakte, nicht rotierende Bewegung
Da die Drehung durch die Stangenanordnung mechanisch blockiert wird, verzichten Maschinenbauer auf separate Antidrehwellen, Führungsblöcke oder Keilstangen, die andernfalls die Länge und Kosten der Baugruppe erhöhen würden. Dies erweist sich insbesondere in engen Maschinenzellen als wertvoll, wenn jeder zusätzliche Zentimeter Bewegungsraum mit der Stellfläche benachbarter Stationen verrechnet werden muss.
Stabile Hochzyklusleistung
Eine geringere Durchbiegung bedeutet weniger Mikrostöße auf die Dichtungen bei jedem Zyklus. Bei kontinuierlich arbeitenden Verpackungs- oder Etikettierlinien mit mehreren Takten pro Minute führt dies zu längeren Dichtungswechselintervallen.
Vorhersehbare Wiederholungspositionierung
Da sich die Platte entlang einer festen, an drei Punkten geführten Bahn bewegt, bleibt die Position, in die sie am Ende jedes Hubs zurückkehrt, auch nach längerem Gebrauch konstant. Diese Vorhersagbarkeit ist ein Hauptgrund dafür, dass visionsgesteuerte und sensorbasierte Stationen drei Stangenzylinder für die Achse vorsehen, die ihre Position Zyklus für Zyklus präzise wiederholen müssen.
Reduzierte Zusatzhardware
Da die Führungsfunktion bereits in den Zylinderkörper integriert ist, müssen Ingenieure keine separate lineare Lagerschiene beschaffen, montieren und ausrichten. Weniger zugekaufte Teile bedeuten auch kürzere Vorlaufzeiten der Lieferanten und weniger mechanische Schnittstellen, die sich mit der Zeit lockern könnten.
Typische Bohrungs- und Hubspezifikationen
Dreistangenzylinder werden in einem breiten Bohrungsbereich hergestellt, um für alles geeignet zu sein, von Tischmontagevorrichtungen bis hin zu schwereren Förderbandhebern. Die unten aufgeführten Referenzbereiche spiegeln häufig aufgeführte Kataloggrößen für diese Luftzylinderfamilie wider.
| Bohrungsgröße | Gemeinsamer Schlaganfallbereich | Typischer Dienst |
|---|---|---|
| 12 bis 16 mm | 10 bis 50 mm | Leichte Montage, Kleinteiletransfer |
| 20 bis 25 mm | 25 bis 75 mm | Allgemeine Automatisierung, Spannvorrichtungen |
| 32 bis 40 mm | 30 bis 100 mm | Heben und Positionieren mittlerer Lasten |
| 50 bis 63 mm | 40 bis 150 mm | Schwerlasttransport von Förderbändern und Paletten |
| 80 bis 100 mm | 50 bis 200 mm | Heben großer Vorrichtungen, strukturelle Positionierung |
Der Arbeitsdruck für die meisten Dreistangen-Luftzylinder liegt zwischen 0,1 und 1,0 MPa, wobei der hydrostatische Prüfdruck üblicherweise bei etwa 1,5 MPa liegt. Überprüfen Sie vor der endgültigen Dimensionierung immer den genauen Druckwert anhand des Datenblatts des jeweiligen Modells, da Wandstärke und Dichtungsmaterial von Hersteller zu Hersteller unterschiedlich sind.
Die Bohrungsgröße ist nicht die einzige Variable, die überprüft werden sollte. Der Stangendurchmesser, der Führungsstangenabstand und der Abstand zwischen der vorderen und hinteren Montageplatte beeinflussen alle, wie viel Momentbelastung der Zylinder bei einer bestimmten Bohrung aufnehmen kann. Zwei Zylinder mit gleicher Bohrung, aber unterschiedlichem Stangenabstand können deutlich unterschiedliche Offsetlasten tragen, daher ist die Momentenbelastung im Datenblatt wichtiger als die Bohrungsgröße allein, wenn bei der Anwendung Querkräfte auftreten.
Materialien und Konstruktionsdetails
Die meisten Pneumatikzylinder mit drei Stangen haben einen ähnlichen Konstruktionsansatz, allerdings variieren die genaue Legierung und Oberflächenbehandlung je nach Hersteller und Ziellastklasse.
Zylinderkörper
Das Hauptrohr und die Endplatten werden typischerweise aus einer Aluminiumlegierung gefertigt, die aufgrund ihres im Vergleich zu Stahl günstigeren Festigkeits-Gewichts-Verhältnisses ausgewählt wird. Üblich ist eine harteloxierte Oberflächenbehandlung, bei der eine verschleißfeste Oxidschicht entsteht, die auch die Korrosionsbeständigkeit in feuchten oder leicht verschmutzten Werkstattumgebungen verbessert.
Führungsstangen und Buchsen
Führungsstangen bestehen in der Regel aus präzisionsgeschliffenem Stahl mit einer Hartchrom- oder ähnlichen Beschichtung, um Riefenbildung durch wiederholten Buchsenkontakt zu vermeiden. Das Buchsenmaterial lässt sich in zwei große Kategorien einteilen: Bronze- oder Verbundgleitbuchsen für den allgemeinen Einsatz und Linearkugellager für Anwendungen, die höhere Geschwindigkeiten und geringere Laufreibung erfordern.
Robben
Kolben- und Stangendichtungen bestehen typischerweise aus einer Nitrilkautschuk- oder Polyurethanmischung, die für normale Werkstattluft geeignet ist. Anwendungen mit höheren Temperaturen, ölfreien Luftsystemen oder Waschumgebungen erfordern möglicherweise eine andere Dichtungsmasse. Daher lohnt es sich, vor dem endgültigen Kauf die Kompatibilität des Dichtungsmaterials mit den tatsächlichen Luftversorgungsbedingungen zu bestätigen.
Selbstschmierende Optionen
Viele Dreistangenzylinder sind mit selbstschmierenden Buchsen erhältlich, die die Häufigkeit der manuellen Schmierung in schwer zugänglichen Installationen reduzieren. Diese Option kommt besonders häufig bei Einheiten zum Einsatz, die für geschlossene Maschinenzellen vorgesehen sind, bei denen der Zugang für routinemäßige Wartungsarbeiten eingeschränkt ist.
Gleitbuchsen im Vergleich zu linearen Kugellagerführungen
Der in einen Dreistangenzylinder eingebaute Buchsentyp wirkt sich direkt auf die Laufreibung und die erwartete Lebensdauer aus und verdient daher einen eigenen Vergleich über die allgemeine Spezifikationsliste hinaus.
| Faktor | Gleitbuchse | Lineares Kugellager |
|---|---|---|
| Laufreibung | Mäßig | Niedrig |
| Maximale praktische Geschwindigkeit | Niedriger | Hocher |
| Toleranz gegenüber leichter Verschmutzung | Besser | Empfindlicher |
| Relative Stückkosten | Niedriger | Hocher |
Allgemeine Montage- und Spannstationen, die mit mäßiger Geschwindigkeit arbeiten, eignen sich in der Regel gut für Gleitbuchsen, die einfacher, kostengünstiger und tolerant gegenüber der Werkstattumgebung sind. Hochgeschwindigkeits-Pick-and-Place-Achsen hingegen profitieren von der geringeren Reibung von Kugellagerführungen, da der geringere Widerstand dazu beiträgt, dass der Zylinder seine Zielgeschwindigkeit früher im Hub erreicht.
Gängige industrielle Anwendungen
Der geführte, nicht rotierende Hub eines Dreistangenzylinders passt problemlos in Stationen, in denen das Werkzeug oder die Vorrichtung perfekt rechtwinklig zum Werkstück bleiben muss.
- Materialhandhabung: Hebeplattformen und Transportarme für Förderbänder, die Teile zwischen Stationen verschieben, ohne zu kippen.
- Montageautomatisierung: Einpress- und Einlegestationen, bei denen das Werkzeug bei jedem Zyklus zentriert auf dem Teil bleiben muss.
- Verpacken und Etikettieren: Siegelköpfe und Etikettierarme, die wiederholt mit hoher Geschwindigkeit nach unten drücken.
- Greifer- und Klemmenintegration: End-of-Arm-Werkzeug, bei dem der Zylinder selbst einen separaten Schlitten und Führungsblock ersetzt.
- Prüf- und Prüfvorrichtungen: Sonden oder Sensoren, die sich einem Teil auf einem festen, wiederholbaren Weg nähern müssen.
- Stanz- und Pressunterstützung: sekundäre Spann- oder Niederhaltefunktionen neben einem Hauptpresshub.
- Roboter-Werkzeugwechsler: Geführte Platten, die einen Werkzeugkopf präzise ausrichten, bevor ein Verriegelungsmechanismus einrastet.
- Handhabung von Halbleitern und Elektronik: leichte, präzise Transferbewegungen, bei denen jede Drehung empfindliche Komponenten falsch ausrichten würde.
Der Reiz ist in jedem Fall derselbe: Ein kompakter Luftzylinder ersetzt einen sonst üblichen Standardzylinder plus separater Linearführung und verkürzt so die Stückliste und die Montagezeit an der Maschine.
Bei den meisten dieser Anwendungen handelt es sich bei dem gemeinsamen Gewinde um ein Werkzeug oder eine Vorrichtung, die sich dem Werkstück jedes Mal auf die gleiche Weise nähern muss, ohne dass der Bediener oder Ingenieur zusätzliche Führungsteile hinzufügen muss, nur um die Bewegung gerade zu halten.
So wählen Sie den richtigen Dreistangenzylinder aus
Durch die richtige Dimensionierung eines geführten Luftzylinders werden zwei häufige Fehlerquellen vermieden: eine zu kleine Einheit, die sich schnell abnutzt, und eine überdimensionierte Einheit, die das Gewicht und den Luftverbrauch der Maschine unnötig erhöht.
Passen Sie die Bohrung an die tatsächliche Arbeitskraft an
Berechnen Sie die erforderliche Kraft beim niedrigsten erwarteten Leitungsdruck und addieren Sie dann eine Sicherheitsmarge von etwa 20 bis 30 Prozent, bevor Sie die Bohrungsgröße auswählen. Der Betrieb eines Zylinders in der Nähe seines Nennmaximums verkürzt die Lebensdauer der Dichtung erheblich.
Überprüfen Sie die Offsetlast, nicht nur das Gewicht
Zylinder mit drei Stangen werden speziell für außermittige Belastungen ausgewählt. Stellen Sie daher sicher, dass im Datenblatt eine zulässige Momentbelastung und nicht nur eine geradlinige Kraftangabe aufgeführt ist, und vergleichen Sie diese mit Ihrer tatsächlichen Montagegeometrie.
Schlaganfall mit Freiraum bestätigen
Addieren Sie 5 bis 10 mm über den berechneten Arbeitshub hinaus, damit die Platte im Normalbetrieb nie gegen die Endkappe stößt, wodurch die Stoßbelastung des Dämpfungsmechanismus verringert wird.
Überprüfen Sie die Montageausrichtung
Bei der vertikalen, horizontalen und umgekehrten Montage treten jeweils unterschiedliche Dauerbelastungen auf die Führungsbuchsen auf. Bestätigen Sie die beabsichtigte Ausrichtung mit dem Lieferanten, wenn die Anwendung ein kontinuierliches vertikales Halten anstelle eines vorübergehenden Drückens erfordert.
Passen Sie den Buchsentyp an die Geschwindigkeitsanforderungen an
Gleitbuchsen eignen sich für Universalstationen mit niedrigerer Geschwindigkeit, während lineare Kugellagerführungen höhere Taktraten bei geringerer Laufreibung bewältigen. Die Wahl des falschen Buchsentyps für die vorgesehene Geschwindigkeit ist eine häufige Ursache für vorzeitigen Verschleiß, den Wartungsteams melden.
Bestätigen Sie die Anforderungen an die Luftqualität
Überprüfen Sie, ob die Anwendung mit geölter oder ölfreier Druckluft läuft, da die Zusammensetzung der Dichtungsmassen für jede Bedingung unterschiedlich ist. Das Mischen eines ölfreien Zylinders in eine geschmierte Luftleitung oder umgekehrt kann die Lebensdauer der Dichtung schneller als erwartet verkürzen.
Planen Sie den Arbeitszyklus, nicht nur die Spitzenlast
Ein Zylinder, der einen gelegentlichen starken Druck problemlos aushält, kann dennoch schnell verschleißen, wenn die gleiche Belastung tausende Male pro Schicht wiederholt wird. Die Betrachtung der erwarteten Zyklen pro Stunde zusammen mit der Kraftberechnung ergibt ein realistischeres Bild der Langzeithaltbarkeit als eine einzelne Spitzenlastzahl.
Installations- und Wartungstipps
Ein Pneumatikzylinder mit drei Stangen ist mechanisch einfach, aber ein paar Installationsgewohnheiten machen einen messbaren Unterschied in der Lebensdauer.
- Montagefläche genau ausrichten; Selbst eine kleine Winkelabweichung konzentriert den Verschleiß auf eine Führungsstange, anstatt ihn gleichmäßig auf alle drei zu verteilen.
- Verwenden Sie gefilterte, ordnungsgemäß getrocknete Druckluft. Feuchtigkeit in der Luftleitung beschleunigt die Korrosion in den Buchsen schneller als die meisten anderen Fehlerursachen.
- Überprüfen Sie die Puffer- oder Kissendichtungen bei Anwendungen mit hohen Zyklen alle paar Monate, da diese früher verschleißen als die Hauptkolbendichtung.
- Schmieren Sie selbstschmierende Buchsen nur mit der vom Hersteller angegebenen Fettsorte nach, da ein unverträgliches Schmiermittel das Buchsenmaterial mit der Zeit aufweichen kann.
- Achten Sie auf ein leises Schleifgeräusch während des Hubs. Normalerweise signalisiert es eine Fehlausrichtung der Stange, bevor sichtbarer Verschleiß auftritt.
- Überprüfen Sie regelmäßig das Drehmoment der Befestigungselemente an den vorderen und hinteren Montageplatten, da Vibrationen in einer stark beanspruchten Maschinenzelle dazu führen können, dass sich Schrauben, die während der Installation korrekt angezogen wurden, allmählich lösen können.
- Führen Sie ein Protokoll über den laufenden Luftdruck im Laufe der Zeit; Ein langsamer, unerklärlicher Druckabfall an derselben Station weist häufig auf ein Dichtungsleck im Frühstadium hin, das untersucht werden sollte, bevor es sich verschlimmert.
Zylinder, die nach einem festen Zeitplan geprüft werden, durchlaufen in der Regel mehrere Millionen Zyklen, bevor eine vollständige Erneuerung der Dichtung erforderlich wird Im Vergleich zu unkontrollierten Geräten, die oft früher ausfallen, weil allmählich Luft austritt, die unbemerkt bleibt, bis der Ausgangsdruck abfällt.
Frühwarnzeichen erkennen
Bei den meisten Ausfällen von Dreistangenzylindern erfolgt eine Warnung vor dem vollständigen Stillstand. Eine leichte Verlängerung der Zykluszeit, eine Änderung des Hubgeräuschs oder eine kleine sichtbare Luftleckage an einer Armatur sind alles Anzeichen, die es wert sind, beim nächsten geplanten Wartungsfenster untersucht zu werden, anstatt mitten in der Schicht auf einen Komplettausfall zu warten.
Lagerung vor der Installation
Wenn ein Zylinder vor der Montage eingelagert wird, bewahren Sie ihn in der Originalverpackung und vor Staub und Feuchtigkeit geschützt auf. Stangenoberflächen, die über einen längeren Zeitraum freiliegen, können leichte Oberflächenkorrosion aufweisen, die dann den Verschleiß der Buchsen beschleunigt, sobald das Gerät endgültig in Betrieb genommen wird.
Häufig gestellte Fragen
Was verhindert das Drei-Stab-Design eigentlich?
Es verhindert, dass sich die bewegliche Platte dreht, und verhindert, dass die Seitenlast direkt die Kolbendichtung erreicht, da stattdessen die Führungsstangen diese Kraft absorbieren.
Ist ein Dreistangenzylinder dasselbe wie ein stangenloser Luftzylinder?
Nein. Ein stangenloser Zylinder bewegt einen Schlitten entlang der Außenseite des Rohrs, ohne dass eine Stange herausragt. Ein Dreistangenzylinder verfügt weiterhin über eine ausfahrbare Kolbenstange, die von zwei zusätzlichen Führungsstangen getragen wird.
Kann ein Dreistangenzylinder eine lineare Führungsschiene ersetzen?
Bei Anwendungen mit leichter bis mittlerer Belastung ja, da die eingebauten Führungsstangen bereits Drehungen und mäßiger Seitenbelastung standhalten, sodass keine separaten Schienen und Schlitten erforderlich sind.
Wie viel Seitenlast können diese Zylinder normalerweise bewältigen?
Sie variiert je nach Bohrungsgröße und Stangenabstand, daher sollte die im Datenblatt des jeweiligen Modells aufgeführte zulässige Momentenbelastung immer überprüft und nicht anhand einer allgemeinen Zahl angenommen werden.
Benötigen Dreistangenzylinder spezielle Ventile oder Anschlüsse?
Nein. Standardmäßige doppeltwirkende Ventile, Armaturen und Geschwindigkeitsregler, die mit anderen Luftzylindern verwendet werden, funktionieren mit einer Einheit mit drei Stangen auf die gleiche Weise.
Was ist der größte Nachteil im Vergleich zu einem Standardzylinder?
Der größere Körperdurchmesser und die höheren Stückkosten sind die Haupteinbußen, weshalb das Design Anwendungen vorbehalten ist, die wirklich einen Offset-Lastwiderstand erfordern.
Können die Führungsstangen verstellt werden, wenn die Platte leicht aus der Geraden driftet?
Generell nein. Der Stangenabstand und die Ausrichtung der Buchsen werden im Werk festgelegt, sodass eine anhaltende Fehlausrichtung normalerweise eher auf ein Problem mit der Montagehalterung oder einen Verschleiß der Buchse als auf etwas, das vor Ort eingestellt werden kann, hindeutet.
Wie wirkt sich die Temperatur auf die Leistung aus?
Standard-Dichtungsmassen sind für typische Betriebstemperaturen ausgelegt. Lassen Sie sich in ungewöhnlich heißen oder kalten Umgebungen die Dichtungsmaterialbewertung beim Lieferanten bestätigen, da extreme Temperaturen die Dichtungsflexibilität und die Dichtungsleistung im Laufe der Zeit beeinträchtigen können.
Sind Dreistangenzylinder mit Positionssensoren kompatibel?
Ja. Viele Modelle akzeptieren Standard-Magnet-Reed- oder Festkörper-Positionssensoren, die entlang des Gehäuses angebracht sind, genauso wie sie an herkömmlichen Luftzylindern befestigt werden.
Wie oft sollten die Führungsbuchsen überprüft werden?
Für Anwendungen im allgemeinen Betrieb ist eine visuelle und akustische Prüfung während der routinemäßigen Wartung alle paar Monate typisch, wobei häufigere Prüfungen für Stationen mit hohem Takt- oder Dauerbetrieb empfohlen werden.
Können diese Zylinder mit ölfreien Druckluftsystemen betrieben werden?
Viele Modelle sind in einer ölfreien Konfiguration mit kompatiblen Dichtungsmaterialien erhältlich. Bestätigen Sie diese Option ausdrücklich bei der Bestellung, da eine Standarddichtungsformulierung ohne Schmierung in der Luftversorgung schneller verschleißen kann.
Bestimmt allein die Bohrungsgröße, wie viel Gewicht ein Dreistangenzylinder heben kann?
Nein. Die Hubkraft hängt auch vom Leitungsdruck und der effektiven Kolbenfläche ab, sodass zwei Zylinder mit derselben Bohrung unterschiedliche Kraftleistungen erzeugen können, wenn sie mit unterschiedlichen Arbeitsdrücken betrieben werden.
