Einfachwirkender vs. doppeltwirkender Zylinder: Die kurze Antwort
Wenn Sie ein schnelles Urteil benötigen: Ein doppeltwirkender Zylinder ermöglicht eine angetriebene Bewegung in beide Richtungen, während ein einfachwirkender Zylinder für einen Hub nur Druckluft verwendet und für die Rückführung auf eine Feder oder Schwerkraft angewiesen ist. Dieser einzige Unterschied prägt jeden Aspekt der Auswahl, Installation und Wartung eines Luftzylinders in einem echten Pneumatiksystem.
Für Anwendungen, bei denen es auf eine präzise Steuerung, eine höhere Kraftabgabe in beide Richtungen und eine konstante Geschwindigkeit beim Aus- und Einfahren ankommt – wie etwa Spannvorrichtungen, Presswerkzeuge und lineare Transfersysteme – ist ein doppeltwirkender Luftzylinder fast immer die richtige Wahl. Für einfachere Aufgaben wie Spannen mit Federrückstellung, Ventilbetätigung oder andere Aufgaben, bei denen ein Krafthub ausreicht, reduziert ein einfachwirkender Zylinder die Kosten, die Komplexität und den Luftverbrauch erheblich.
In den folgenden Abschnitten wird erläutert, wie jeder Typ auf mechanischer Ebene funktioniert, wo die tatsächlichen Leistungsunterschiede in der Praxis auftreten und wie Sie die richtige Auswahl für Ihr spezifisches System treffen.
Wie ein Single Acting Luftzylinder Funktioniert
Ein einfachwirkender Zylinder verfügt über einen Druckanschluss. Wenn Druckluft eindringt, drückt sie den Kolben in eine Richtung – typischerweise den Ausfahrhub. Der Rückhub wird durch eine komprimierte Schraubenfeder im Zylinderkörper oder in einigen Konfigurationen durch das Gewicht der Last selbst angetrieben.
Die Feder ist werkseitig auf einen bestimmten Kraftwert vorgespannt. Standardmäßige einfachwirkende Zylinder verwenden Federkräfte im Bereich von etwa 8 N bis 60 N abhängig von Bohrungsgröße und Hublänge. Diese Federkraft wirkt beim Krafthub gegen den Luftdruck, was bedeutet, dass die wirksame Ausgangskraft am Stangenende geringer ist als die, die der Luftdruck allein erzeugen würde.
Bei einem einfachwirkenden Zylinder mit 50 mm Bohrung und 6 bar (87 psi) beträgt die theoretische Kraft ungefähr 1.178 N. Nach Abzug einer typischen Federkraft von 25 N und Berücksichtigung der Dichtungsreibung (normalerweise 5–10 % der theoretischen Kraft) sinkt die tatsächliche für die Arbeit verfügbare Stangenkraft auf etwa 1.030–1.050 N . Dieser Abzug nimmt bei kleineren Bohrungsgrößen zu, wo die Federkraft einen größeren Prozentsatz der gesamten verfügbaren Kraft ausmacht.
Wichtige interne Komponenten
- Einzelner Luftanschluss (normalerweise am Kappenende für Druckzylinder)
- Die Rückholfeder sitzt zwischen der Kolbenfläche und der Stangenendkappe
- Entlüftungsanschluss oder Entlüftung auf der Federseite, um einen Druckaufbau zu verhindern
- Einzelkolbendichtung (eine dynamische Dichtungsstelle)
- Stangendichtung am Zylinderkopf
Der Entlüftungsanschluss wird bei der Installation oft übersehen, ist aber von entscheidender Bedeutung. Wenn es durch Verunreinigungen blockiert oder versehentlich verstopft wird, erzeugt auf der Federseite eingeschlossene Luft einen Gegendruck, der die Ausfahrkraft verringert und die Hubgeschwindigkeit unvorhersehbar verlangsamt.
So funktioniert ein doppeltwirkender Luftzylinder
Ein doppeltwirkender Zylinder verfügt über zwei Luftanschlüsse – einen am Kappenende und einen am Stangenende. Um die Stange auszufahren, gelangt Druckluft in den Anschluss am Kappenende, während der Anschluss am Stangenende entlüftet. Zum Einfahren wird die Versorgung umgeschaltet: Luft tritt in das Stangenende ein, während das Kappenende entlüftet. Ein Wegeventil (normalerweise ein 5/2- oder 4/2-Magnetventil) verwaltet diese Umschaltung.
Da es keine Rückstellfeder gibt, die die Kraft absorbiert, die volle pneumatische Kraft steht in beide Richtungen zur Verfügung . Es ist jedoch eine wichtige Asymmetrie zu verstehen: Der Bohrungsbereich am Stangenende ist kleiner als der Bohrungsbereich am Deckelende, da die Kolbenstange durch ihn verläuft. Dies bedeutet, dass die Einzugskraft bei gleichem Versorgungsdruck immer etwas geringer ist als die Ausfahrkraft.
Für einen doppeltwirkenden Zylinder mit einer Bohrung von 63 mm, einem Stangendurchmesser von 20 mm und einem Betrieb bei 6 bar:
- Auszugskraft (Kappenende): π/4 × 63² × 6 = ungefähr 1.871 N
- Rückzugskraft (Stangenende): π/4 × (63² – 20²) × 6 = ungefähr 1.682 N
Dieser etwa 10–12 %ige Kraftunterschied zwischen Ausfahren und Einfahren gilt für alle Bohrungsgrößen und ist ein Standardfaktor bei der Berechnung der Dimensionierung doppeltwirkender Zylinder. Wenn Ihr Rückzugshub eine erhebliche Last trägt, müssen Sie den Zylinder auf der Grundlage der Rückzugskraft und nicht der Ausfahrkraft dimensionieren.
Wichtige interne Komponenten
- Zwei Luftanschlüsse (Kappenende und Stangenende)
- Doppellippen- oder U-Cup-Kolbendichtungen auf beiden Seiten des Kolbens
- Stangendichtung und Abstreifer am Zylinderkopf
- Keine Feder – volle Innenbohrungslänge für Hub verfügbar
- Optionale Innenpolster an beiden Endpositionen
Direkter Vergleich: einfachwirkender und doppeltwirkender Zylinder
| Parameter | Einfachwirkender Zylinder | Doppeltwirkender Zylinder |
|---|---|---|
| Flughäfen | 1 | 2 |
| Angetriebene Schläge | 1 (Ausfahren oder Einfahren) | 2 (beide Richtungen) |
| Rückgabemechanismus | Frühling oder Schwerkraft | Druckluft |
| Geschwindigkeitsregelung (Einfahren) | Begrenzt (abhängig von der Federrate) | Voll (Stromregelventile) |
| Kraft beim Rückhub | Nur Federkraft | Volle pneumatische Kraft (minus Stangenfläche) |
| Steuerventil erforderlich | 3/2-Ventil | 5/2- oder 4/2-Ventil |
| Luftverbrauch | Unten (eine Seite unter Druck) | Höher (beide Seiten werden abwechselnd mit Druck beaufschlagt) |
| Ausfallsicheres Verhalten | Rückkehr in die Ausgangsposition (Federseite) | Hält die letzte Position (ohne Rastventil) |
| Maximaler Hub (typisch) | 25–200 mm (Feder begrenzt den Hub) | Bis zu 2.000 mm oder mehr |
| Relative Stückkosten | Niedriger | Etwas höher |
Force Output: Wo die Zahlen wirklich auseinandergehen
Bei der Kraftberechnung machen Ingenieure beim Vergleich dieser beiden Zylindertypen am häufigsten kostspielige Fehler. Die Formeln sehen auf den ersten Blick ähnlich aus, aber die Federsubtraktion in einem einfach wirkenden Zylinder führt zu einer Variablen, die sich mit der Hubposition ändert.
Die Kraft einer Schraubenfeder folgt dem Hookeschen Gesetz: Die Kraft nimmt beim Zusammendrücken linear zu. Das bedeutet Die effektive Ausgangskraft eines einfach wirkenden Zylinders ändert sich im Laufe des Hubs . Zu Beginn der Streckung befindet sich die Feder in der Nähe ihrer freien Länge und übt nur einen minimalen Widerstand aus. Bei vollständiger Streckung ist es vollständig zusammengedrückt und übt den maximalen Widerstand aus – wobei genau in dem Moment, in dem die Stange auf das Werkstück trifft, die meiste Kraft von der Leistung abgezogen wird.
Betrachten Sie einen einfachwirkenden Zylinder mit 40 mm Bohrung und 100 mm Hub bei 5 bar Versorgungsdruck:
- Theoretische pneumatische Kraft: ~628 N
- Federkraft zu Beginn der Streckung: ~10 N (nahe freie Länge)
- Federkraft bei Vollauszug: ~35 N (vollständig zusammengedrückt)
- Wirkungsbereich der Kraft: ca 580–615 N über den Strich
Bei einem doppeltwirkenden Zylinder mit derselben 40-mm-Bohrung und 5 bar beträgt die Ausfahrkraft über den gesamten Hub konstant ~628 N (abzüglich der Dichtungsreibung, die ungefähr konstant ist). Diese Konsistenz ist bei Anwendungen wie Pressen, Formen oder Spannen von enormer Bedeutung, bei denen die Kraft am Hubende der entscheidende Konstruktionsparameter ist.
Der Rückhub eines einfach wirkenden Zylinders wird vollständig durch die Feder gesteuert. Eine Feder, die dafür ausgelegt ist, den Kolben gegen die Dichtungsreibung und eine mäßige Belastung zurückzustellen, könnte dazu führen 15–50 N Nettokraft abhängig von der Zylindergröße. Vergleichen Sie dies mit der Rückstellkraft des doppeltwirkenden Zylinders von mehreren hundert Newton, und es wird deutlich, warum einfachwirkende Zylinder für Anwendungen ungeeignet sind, bei denen der Rückzug einen erheblichen Widerstand überwinden oder eine Last schnell bewegen muss.
Unterschiede bei der Geschwindigkeitsregelung zwischen den beiden Typen
Die Geschwindigkeitsregelung wird in pneumatischen Systemen dadurch erreicht, dass der Abluftstrom aus dem Zylinder mithilfe von Durchflussregelventilen begrenzt wird (Abluftkonfiguration) oder der Zuluftstrom begrenzt wird (Zuluftkonfiguration). Im Allgemeinen wird eine Abluftsteuerung bevorzugt weil es eine stabilere, lastunabhängige Geschwindigkeitsregelung ermöglicht.
Bei einem doppeltwirkenden Luftzylinder installieren Sie an beiden Anschlüssen Durchflussregelventile. Dadurch haben Sie eine unabhängige Geschwindigkeitseinstellung für das Aus- und Einfahren – mit einfachen Ventileinstellungen können Sie beispielsweise das Ausfahren mit 200 mm/s und das Einfahren mit 500 mm/s betreiben. Diese unabhängige Steuerung ist in der Hochzyklusautomatisierung wertvoll, wo die Optimierung der Zykluszeit wichtig ist.
Bei einem einfachwirkenden Zylinder können Sie die Luftzufuhr und -abfuhr auf der Druckseite dosieren, um die Ausfahrgeschwindigkeit zu steuern. Allerdings Die Rücklaufgeschwindigkeit wird durch die Federkraft und die Belastung festgelegt . Bei steifer Feder und geringer Belastung schnappt der Kolben schnell zurück und erzeugt Stoßbelastungen auf die Endkappe. Wenn die Feder weich und die Last schwer ist, erfolgt die Rückführung möglicherweise zu langsam oder unvollständig. Sie können nicht einfach ein Ventil drehen, um die Rückkehr eines Zylinders mit Federrückstellung zu verlangsamen – dazu ist ein Austausch der Feder selbst oder das Hinzufügen eines speziellen Kissens erforderlich.
In der Praxis sind einfachwirkende Zylinder deshalb für Anwendungen mit variablen Lasten beim Rückhub oder bei denen die Rücklaufgeschwindigkeit an einen Prozess angepasst werden muss, schlecht geeignet. Verpackungslinien, Roboter-End-of-Arm-Werkzeuge und Transferförderer erfordern normalerweise, dass beide Hubgeschwindigkeiten unabhängig voneinander eingestellt werden – und das drängt die meisten dieser Anwendungen eindeutig in den Bereich der doppelten Wirkung.
Luftverbrauch: Der Druckluft-Kostenvergleich
Druckluft ist einer der teuersten Betriebsstoffe in einer Produktionsanlage. Das haben Studien von Organisationen wie dem US-Energieministerium geschätzt Druckluftsysteme machen 20–30 % des industriellen Stromverbrauchs aus , und pneumatische Antriebe sind die Hauptverbraucher in diesen Systemen. Das Verständnis des Luftverbrauchsunterschieds zwischen einfach- und doppeltwirkenden Zylindern ist daher keine akademische Übung – es hat direkte Auswirkungen auf die Betriebskosten.
Ein einfachwirkender Zylinder verbraucht nur beim Arbeitshub Druckluft. Der Rückhub wird durch die Feder angetrieben und die Luft von der Krafthubseite wird einfach in die Atmosphäre abgegeben. Für einen vollständigen Zyklus entspricht das verbrauchte Luftvolumen der Bohrungsfläche multipliziert mit der Hublänge, angepasst an das Kompressionsverhältnis bei Versorgungsdruck.
Ein doppeltwirkender Zylinder verbraucht bei beiden Hüben Luft. Da jedoch die Bohrungsfläche am Stangenende kleiner als am Kappenende ist, ist das verbrauchte Volumen beim Einfahrhub etwas geringer als beim Ausfahrhub. Der gesamte Luftverbrauch pro Zyklus beträgt ungefähr 1,7- bis 1,9-fach die von einem gleichwertigen einfachwirkenden Zylinder verbrauchte Luft, abhängig vom Stangendurchmesser.
Ein konkretes Beispiel: Ein doppeltwirkender Zylinder mit 50 mm Bohrung und 100 mm Hub, der mit 6 bar betrieben wird und 60 Mal pro Minute zyklisch läuft, verbraucht ungefähr:
- Kappenende pro Hub: (π/4 × 0,05²) × 0,1 × (6 1) = ~1,37 Liter (freie Luft) pro Hub
- Stangenende pro Hub (unter der Annahme einer 20-mm-Stange): ca. 1,09 Liter pro Hub
- Gesamt pro Minute bei 60 Zyklen: ~146 Liter/min freie Luft
Ein gleichwertiger einfachwirkender Zylinder würde etwa 82 Liter/Minute verbrauchen. Bei einer Maschine mit 20 solcher Zylinder im Zweischichtbetrieb wird die jährliche Stromkostendifferenz messbar. Wenn Sie eine große Anzahl von Zylindern einsetzen oder wenn Zylinder in langen Hüben oder mit hohen Taktraten betrieben werden, wirkt sich der Unterschied im Luftverbrauch erheblich auf die Betriebswirtschaftlichkeit aus – selbst wenn der doppeltwirkende Zylinder ansonsten technisch überlegen ist.
Einschränkungen der Hublänge: Warum einfachwirkende Zylinder früh den Höchststand erreichen
Die interne Rückholfeder in einem einfachwirkenden Zylinder begrenzt physikalisch die Länge des Hubs. Mit zunehmender Hublänge benötigen Sie eine längere Feder, was einen längeren Zylinderkörper erfordert – und es ist schwieriger, längere Federn stabil zu halten und richtig in der Bohrung zu führen. Auch in eingefahrener Position erhöhen sie die Gesamtlänge des Zylinders.
Die meisten Hersteller bieten einfachwirkende Zylinder mit maximalen Hüben von 25 mm bis 200 mm an. Einige Sonderausführungen erreichen 300 mm. Darüber hinaus wird die Feder unpraktisch. Wenn Ihre Anwendung einen Hub von 400 mm, 600 mm oder 1.000 mm benötigt, ist ein doppeltwirkender Zylinder die einzig praktikable Option im Standard-Luftzylinder-Produktsortiment.
Diese Einschränkung wirkt sich auch auf die Kraft aus: Mit zunehmendem Hub nimmt auch die Federkompression bei voller Ausdehnung zu, was bedeutet, dass mehr Kraft verbraucht wird, um die Feder am Ende des Hubs zu überwinden. Bei Hüben von mehr als etwa 100–150 mm in einer einfachwirkenden Konstruktion beginnt die Subtraktion der Federkraft einen erheblichen Prozentsatz der insgesamt verfügbaren pneumatischen Kraft auszumachen, insbesondere bei kleinen Bohrungsgrößen.
Ausfallsicheres Verhalten: Ein wichtiger Sicherheitsaspekt
Einer der praktisch wichtigsten Unterschiede zwischen diesen beiden Zylindertypen besteht darin, was passiert, wenn die Luftversorgung unterbrochen wird – sei es aufgrund eines Kompressorausfalls, eines Notstopps oder eines Leitungsbruchs.
Ein einfachwirkender Federrückstellzylinder kehrt automatisch in seine federseitige Position zurück, wenn der Druck abfällt. Wenn der Zylinder so konfiguriert ist, dass er ein Werkstück beim Krafthub (Ausfahren) klemmt, führt ein Luftverlust dazu, dass er sich löst. Wenn es mit Federauszug konfiguriert ist (was einige Konstruktionen für eine sichere Klemmung bieten), führt ein Luftverlust zum Klemmen. Dieses deterministische Verhalten wurde bewusst für Sicherheitsanwendungen entwickelt.
Maschinenschutzvorrichtungen, Bremslösemechanismen und Notstopps verwenden häufig einfachwirkende Zylinder Gerade weil ihr Fail-Safe-Verhalten vorhersehbar und durch die Feder garantiert ist, nicht durch ein elektrisches Signal oder eine Ventilstellung.
Im Gegensatz dazu behält ein doppeltwirkender Zylinder seine letzte Position bei, wenn Luft verloren geht – wenn es sich bei dem Wegeventil um ein Rast- oder Federzentralventil handelt, das beide Anschlüsse blockiert. Dies ist manchmal wünschenswert (Sie möchten nicht, dass eine belastete Achse herunterfällt), kann aber auch gefährlich sein, wenn sich der Zylinder beim Ausfall der Luft mitten in einem Klemm- oder Pressvorgang befand.
Sicherheitsstandards wie ISO 13849 und IEC 62061 verlangen von Maschinenkonstrukteuren, das Verhalten aller Aktoren unter Fehlerbedingungen zu analysieren und zu dokumentieren. Die Wahl zwischen einem einfachwirkenden und einem doppeltwirkenden Zylinder ist für diese Analyse direkt relevant, und die Ausfallsicherheitseigenschaft des einfachwirkenden Typs sichert ihm oft einen Platz in sicherheitsbewerteten Schaltkreisen ein, selbst wenn ein doppeltwirkender Zylinder andernfalls wegen seiner besseren Steuerbarkeit verwendet werden würde.
Typische Anwendungsbereiche für jeden Zylindertyp
Wo sich einfachwirkende Zylinder auszeichnen
- Pneumatische Ventilantriebe: Kugelhähne mit Vierteldrehung und Absperrschieber verwenden häufig einfachwirkende Zylinder mit Federrückstellung, sodass das Ventil bei Abfall des Luftdrucks in eine bekannte sichere Position (offen oder geschlossen) zurückkehrt.
- Spannvorrichtungen mit kurzen Hüben: Halten von Werkstücken für die Bearbeitung, bei denen die Bearbeitungskraft immer in eine Richtung wirkt und der Spanner nur bei geringer Belastung gelöst (zurückgezogen) werden muss.
- Tür- und Lukensteuerung: Die Federrückstellung gewährleistet das Schließen bei Stromausfall.
- Sortier- und Ausleittore: Einfache Klapptore an Förderbändern, bei denen immer eine Richtung die Standardeinstellung und die andere die motorische Betätigung ist.
- Einrücken von Bremse und Kupplung: Federkraftbremsen für Notstopps – die Bremse greift, wenn Luft verloren geht.
Wo doppeltwirkende Zylinder erforderlich sind
- Pick-and-Place-Automatisierung: Sowohl das Ausfahren als auch das Einfahren müssen angetrieben und geschwindigkeitsgesteuert sein und in der Lage sein, variable Teilegewichte zu bewältigen.
- Press- und Umformbetriebe: Hohe Kraft in beide Richtungen; Der Rücklauf muss die Rückfederung des Werkstücks oder den Widerstand des Auswerfers überwinden.
- Langhub-Linearübertragung: Jeder Hub über 200 mm erfordert einen doppeltwirkenden Luftzylinder.
- Anwendungen für kolbenstangenlose Zylinder: Kolbenstangenlose Pneumatikzylinder sind von Natur aus doppelt wirkend und werden für den horizontalen Transfer über lange Verfahrwege verwendet, wo ein herkömmlicher Stangenzylinder unpraktisch lang wäre.
- Kipp- und Drehtische: Sowohl das Kippen als auch das Zurückschieben des Tisches erfordert eine angetriebene, kontrollierbare Kraft.
- Hochtaktanwendungen über 60 Takte/min: Wo die Rückzugsgeschwindigkeit genau abgestimmt werden muss, um die Zykluszeit ohne Stoßbelastung aufrechtzuerhalten.
Anforderungen an Steuerventile: 3/2 vs. 5/2
Der Unterschied in den Luftanschlüssen zwischen einfach- und doppeltwirkenden Zylindern bestimmt direkt das erforderliche Steuerventil, was sich auf die Verkabelung, das Verteilerdesign und die Kosten auswirkt.
A 3/2-Ventil (3 Anschlüsse, 2 Positionen) reicht für einen einfachwirkenden Zylinder. In einer Position verbindet es die Versorgung mit dem Zylinderanschluss. In der anderen Position verbindet es den Zylinderanschluss mit dem Auslass. Den Rest erledigt die Feder. Ein 3/2-Ventil ist kleiner und in der Regel 20–40 % günstiger als ein 5/2-Ventil. Außerdem ist ein einfacherer Verteilerblock erforderlich, wenn viele Ventile zusammengeschaltet werden.
A 5/2-Ventil (5 Anschlüsse, 2 Positionen) ist der Standard für einen doppeltwirkenden Zylinder. In einer Position erfolgt die Versorgung zum Kappenende und die Entlüftung am Stangenende. In der anderen Position erfolgt die Versorgung zum Stangenende und die Entlüftung am Kappenende. An den beiden Auslassöffnungen werden typischerweise Durchflussregelventile zur Geschwindigkeitsregulierung installiert.
In Systemen mit vielen Achsen – beispielsweise einer Montagemaschine mit 20 Stationen – kann der kumulative Kostenunterschied zwischen 20 3/2 Ventilen und 20 5/2 Ventilen von Bedeutung sein. Bei kleineren Zylindern in einfachen Anwendungen rechtfertigt dieser Kostenunterschied häufig die Auswahl eines einfachwirkenden Zylinders, selbst wenn ein doppeltwirkender Zylinder möglicherweise eine geringfügig bessere Leistung bietet.
Beachten Sie auch das 5/2-Ventile sind mit Federrückstellung, Rastung (Memory) oder Doppelmagnetbetätigung erhältlich , die jeweils ein unterschiedliches Fail-State-Verhalten bieten. Die Wahl des Ventiltyps interagiert mit dem Zylindertyp, um das Sicherheitsverhalten auf Systemebene zu bestimmen – etwas, das in der Entwurfsphase analysiert werden muss und nicht später nachgerüstet werden muss.
Wartungsunterschiede in der Praxis
Bezüglich der Anzahl der Dichtungen hat ein einfachwirkender Zylinder weniger dynamische Dichtflächen als ein doppeltwirkender. Weniger Dichtungen bedeuten im Allgemeinen weniger Leckpfade und eine etwas geringere Häufigkeit des Dichtungswechsels. Allerdings stellt die Feder in einem einfachwirkenden Zylinder eine zusätzliche Verschleißkomponente dar, die bei einer doppeltwirkenden Konstruktion nicht vorhanden ist.
Federn in Pneumatikzylindern sind für Millionen von Zyklen ausgelegt, ermüden jedoch. Eine Feder, die ihre Spannung verloren hat, führt dazu, dass der Zylinder langsam, unvollständig oder überhaupt nicht zurückfährt. In einer Maschine, die 24 Stunden am Tag mit 60 Takten pro Minute läuft, läuft ein Zylinder um 86 Millionen Zyklen pro Jahr . Die Federermüdung bei dieser Zyklusrate ist ein echter Wartungsaspekt, insbesondere bei Zylindern mit kürzeren Hüben, bei denen die Federkomprimierung pro Zyklus einen größeren Teil des Gesamtfederwegs ausmacht.
Bei doppeltwirkenden Zylindern ist der Dichtungsverschleiß das Hauptproblem bei der Wartung. Moderne Kolbendichtungen auf Polyurethan- und PTFE-Basis halten in der Regel lange 50 bis 100 Millionen Zyklen unter normalen Betriebsbedingungen mit sauberer, geölter oder ölfreier trockener Luft. Eine verunreinigte Luftzufuhr ist bei beiden Zylindertypen die häufigste Ursache für vorzeitigen Dichtungsausfall.
Der Entlüftungsanschluss an einem einfachwirkenden Zylinder verdient besondere Erwähnung: Er sollte im Rahmen der vorbeugenden Wartung regelmäßig überprüft und gereinigt werden. Eine verstopfte Entlüftung reduziert die Leistung allmählich so stark, dass sie möglicherweise erst dann bemerkt wird, wenn der Zylinder ein Fehlverhalten zeigt. Daher ist eine geplante Inspektion wichtiger als eine reaktive Reparatur.
Auswahl der richtigen Bohrungsgröße für jeden Typ
Die richtige Bohrungsgröße ist der grundlegendste Schritt bei der Spezifikation eines Luftzylinders. Eine Unterdimensionierung einer Bohrung führt zu einer unzureichenden Kraft; Überdimensionierung verschwendet Luft und Geld. Der Vorgang unterscheidet sich je nach Zylindertyp geringfügig.
Für einfachwirkende Zylinder
- Bestimmen Sie die erforderliche Kraft am Ende des Hubs (wo die Federkomprimierung maximal ist).
- Addieren Sie die maximale Federkraft für den gewählten Hub zur erforderlichen Abtriebskraft.
- Fügen Sie die Reibung der Dichtung hinzu (normalerweise 10 % der theoretischen Kraft als Sicherheitsmarge).
- Berechnen Sie die benötigte Bohrungsfläche: Fläche = Gesamtkraft ÷ Versorgungsdruck.
- Wählen Sie aus dem berechneten Bereich die nächsthöhere Standardbohrungsgröße aus.
- Stellen Sie sicher, dass die Federkraft ausreicht, um den Kolben beim Rückhub gegen die Last zurückzufahren.
Für doppeltwirkende Zylinder
- Bestimmen Sie die erforderliche Kraft für den Ausfahr- und Einfahrhub getrennt.
- Berechnen Sie die Bohrung, die für jeden Hub bei dem verfügbaren Versorgungsdruck erforderlich ist, und berücksichtigen Sie dabei die Reduzierung der Stangenendenfläche bei der Rückzugsberechnung.
- Fügen Sie einen Sicherheitsfaktor von 1,25–1,5× hinzu, um Reibung, Fehlausrichtung und Druckschwankungen zu berücksichtigen.
- Wählen Sie die Bohrung aus, die beide Hubanforderungen erfüllt – normalerweise den größeren der beiden berechneten Werte.
- Überprüfen Sie den Stabdurchmesser anhand der Knickgrenzen, wenn der Stab unter Druck steht und im Verhältnis zu seinem Durchmesser lang ist.
Standardbohrungsgrößen beider Zylindertypen folgen den ISO 15552-Konventionen: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 und 200 mm sind am häufigsten. Die Angabe einer Standardbohrungsgröße gewährleistet die Austauschbarkeit zwischen Herstellern und vereinfacht das Ersatzteilmanagement.
Betriebsdruckbereiche und ihre Auswirkung auf die Auswahl
Sowohl einfach als auch doppelt wirkende Luftzylinder sind für typische Betriebsdrücke ausgelegt 1 bis 10 bar (14,5 bis 145 psi) , wobei der gebräuchlichste industrielle Versorgungsdruck 6 bar (87 psi) beträgt. Der Betrieb bei niedrigeren Drücken wirkt sich jedoch auf jeden Typ unterschiedlich aus.
Bei einfachwirkenden Zylindern ist ein Mindestbetriebsdruck erforderlich, um die Federvorspannung plus Dichtungsreibung zu überwinden. Sinkt der Versorgungsdruck in einem für 6 bar ausgelegten System beispielsweise auf 3 bar, sinkt die effektive Ausgangskraft um etwa 50 %. Die Federkraft bleibt jedoch unverändert – was bedeutet, dass die Kraftreduzierung des einfachwirkenden Zylinders im Vergleich zum doppeltwirkenden Typ bei gleichem reduziertem Druck unverhältnismäßig ist.
Darüber hinaus können einfachwirkende Zylinder einen vom Hersteller angegebenen Mindestbetriebsdruck haben, unterhalb dessen der Zylinder nicht vollständig gegen die Feder ausfährt. Dieser Schwellenwert ist normalerweise im Produktdatenblatt aufgeführt und sollte mit dem garantierten Mindestversorgungsdruck in Ihrem System verglichen werden – nicht mit dem Nennversorgungsdruck.
Doppelt wirkende Zylinder reagieren in dieser Hinsicht weniger empfindlich auf Druckschwankungen, da bei keinem Hub ein fester mechanischer Widerstand über die Reibung hinaus zu überwinden ist. Bei niedrigeren Drücken nimmt die Kraftabgabe bei beiden Hüben proportional ab und das System funktioniert immer noch – nur mit weniger verfügbarer Kraft.
Wissenswerte doppeltwirkende Zylindervarianten
Innerhalb der doppeltwirkenden Kategorie gibt es mehrere Spezialkonstruktionen, die spezifische Anwendungsanforderungen erfüllen:
- Doppeltwirkender Doppelstangenzylinder: Die Kolbenstange erstreckt sich von beiden Enden des Zylinders. Da beide Seiten die gleiche Bohrungsfläche haben, sind die Aus- und Einfahrkräfte identisch. Wird verwendet, wenn eine symmetrische Kraftabgabe entscheidend ist oder wenn die durchgehende Stange als mechanische Verbindung oder Messreferenz auf beiden Seiten benötigt wird.
- Tandemzylinder: Zwei doppeltwirkende Zylinder, die in Reihe auf derselben Kolbenstange montiert sind. Die beiden Kolben wirken gleichzeitig und verdoppeln ungefähr die verfügbare Kraft ab einem bestimmten Bohrungsdurchmesser. Wird verwendet, wenn der Bohrungsraum begrenzt ist, aber eine hohe Kraft erforderlich ist.

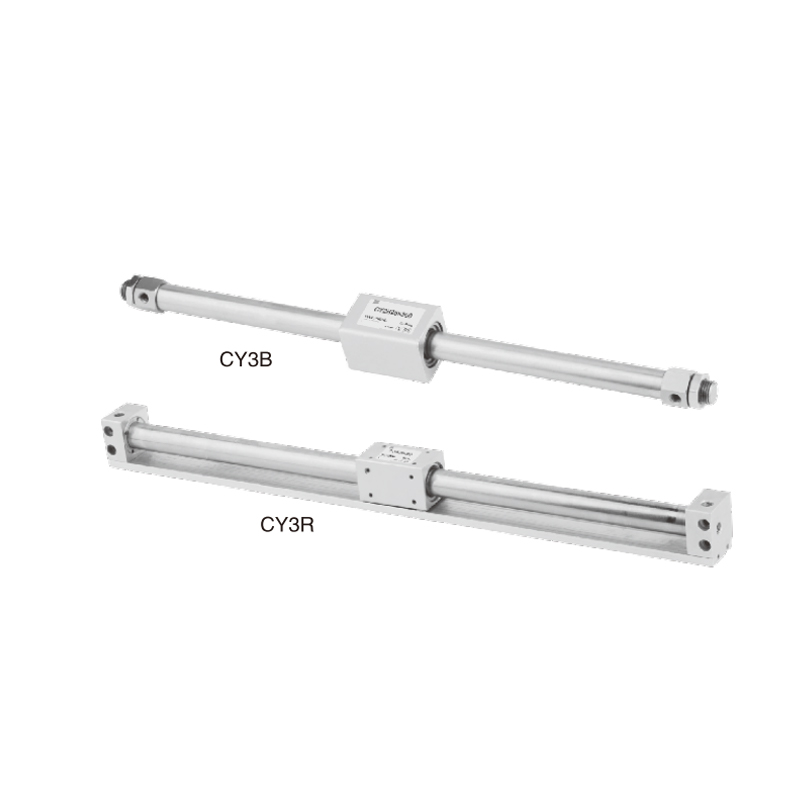

- Kolbenstangenloser doppeltwirkender Zylinder: Die Last wird über einen Schlitz oder eine Magnetkupplung in der Zylinderwand von außen mit dem Kolben verbunden. Ermöglicht sehr lange Hübe in einem kompakten Paket. Erhältlich in Hüben bis 6.000 mm oder mehr.
- Geführter doppeltwirkender Zylinder: Integriert Linearführungen direkt in den Zylinderkörper, um Drehmomente und Seitenlastkräfte auf die Stange zu eliminieren. Entscheidend für Anwendungen, bei denen präzise lineare Bewegungen und Winkelgenauigkeit ohne externe Führungen erforderlich sind.
Zusammenfassung: Wahl zwischen einfachwirkend und doppeltwirkend
Die Entscheidung ist einfach, sobald Sie Ihre Anwendungsanforderungen den wichtigsten Unterscheidungsmerkmalen gegenübergestellt haben. Verwenden Sie das folgende Framework:
- Wählen Sie einfachwirkend wenn: die Anwendung eine ausfallsichere Rückkehr in eine Ausgangsposition benötigt; der Hub ist kurz (unter 150–200 mm); die erforderliche Rückstellkraft ist minimal; Der Luftverbrauch muss minimiert werden. einfachere Ventilschaltungen werden bevorzugt; und Kosteneinsparungen bei Ventilen und Rohrleitungen sind in großem Maßstab sinnvoll.
- Wählen Sie doppeltwirkend wenn: beide Schläge müssen eine sinnvolle Kraft liefern; Hublänge überschreitet 200 mm; Es ist eine unabhängige Geschwindigkeitsregelung beider Hübe erforderlich. Die Zyklusrate ist hoch und die Rücklaufgeschwindigkeit muss angepasst werden. die Belastung beim Rückhub ist variabel oder erheblich; oder die Anwendung ist ein Press-, Transfer- oder Pick-and-Place-Mechanismus.
In der überwiegenden Mehrheit der industriellen Automatisierungsanwendungen Der doppeltwirkende Luftzylinder ist das Standard-Arbeitstier – flexibel, leistungsstark und vollständig kontrollierbar. Der einfachwirkende Zylinder verdient seinen Platz in einfacheren, sicherheitskritischen oder kostensensiblen Konstruktionen, bei denen sein inhärentes Federrückstellverhalten eher ein Merkmal als eine Einschränkung darstellt. Wenn Sie beide Typen auf dieser Detailebene verstehen, können Sie diese Auswahl bewusst treffen, basierend auf technischen Anforderungen und nicht auf Konventionen.
