Dünner Zylinder der CQ2-Serie (große Bohrung) Lieferanten

Zuhause / Produkte / Luftzylinder / Dünner Zylinder / Dünner Zylinder der CQ2-Serie (große Bohrung)

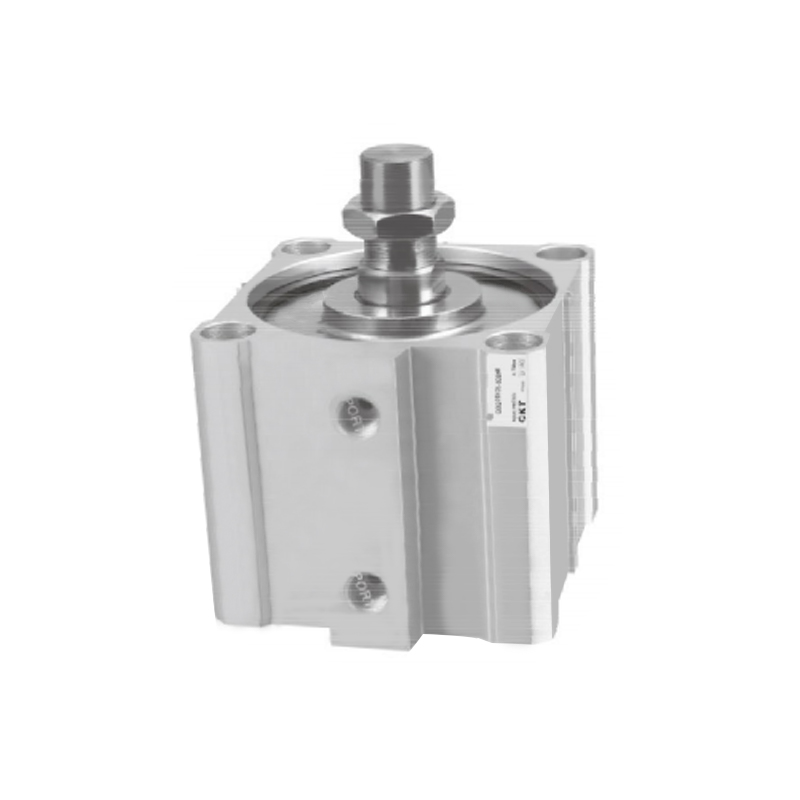

Dünner Zylinder der CQ2-Serie (große Bohrung)
  • Dünner Zylinder der CQ2-Serie (große Bohrung)
Dünner Zylinder

Dünner Zylinder der CQ2-Serie (große Bohrung)

Der dünne Zylinder der CQ2-Serie (große Bohrung) ist für seine große Bohrung bekannt und eine typische Lösung für Antriebskomponenten in platzkritischen Situationen im Bereich der industriellen Automatisierung. Sein zentrales Designkonzept besteht darin, die axiale Einbaugröße zu minimieren und gleichzeitig die erforderliche Ausgangskraft sicherzustellen, was eine größere Flexibilität bei der Geräteanordnung ermöglicht.

• Standardkonformität: Seine Konstruktion und Fertigung entsprechen den Anforderungen der geltenden industriellen Grundnormen.

• Bauliche Verbindung: Der Zylinderkörper und der Enddeckel verfügen über eine einzigartige ringförmige Verriegelungsmethode, um eine stabile und zuverlässige Verbindung mit extrem kleinen axialen Abmessungen zu bilden.

• Eigenschaften der Innenwand: Die Innenwand des Zylinderlaufs ist mit einem speziellen Oberflächenverstärkungsverfahren behandelt, was ihr eine hervorragende Verschleißfestigkeit verleiht und eine langfristige Haltbarkeit gewährleistet.

• Platzvorteil: Herausragendes Merkmal ist die deutlich optimierte axiale Länge, die den Bedarf an Geräteeinbauraum wirksam reduzieren kann.

• Sensorische Integration: Der Außenumfang des Zylinderrohrs ist mit einer standardisierten Rillenstruktur versehen, um die schnelle Installation und Positionierung des Hubpositionserkennungssensors zu erleichtern.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Dünner Zylinder der CQM-Serie (Führungsstangentyp)
WEITER：Dünner Zylinder der Serie CQ2 (langer Hub)
  • Bohrungsgröße (mm) 125 140 160 180 200
    Flüssig Luft
    Aktion Doppeltwirkend
    Prüfdruck 1,5 MPa (15,3 kgf/cm²)
    Max. Betriebsdruck 1,0 MPa (10,2 kgf/cm²)
    Min. Betriebsdruck 0,05 MPa (0,51 kgf/cm²)
    Umgebungs- und Flüssigkeitstemperatur -10~ 60℃
    Stangenendgewinde Innengewinde (Standard), Außengewinde (Option)
    Kissen Standard-Gummipuffer
    Kolbengeräusch 50-500 mm/s 20–400 mm/s
    Hublängentoleranz 1.40
    *Schmierung Nicht erforderlich
    Montage Durchgehende Hacke und beide Enden angezapft
    Rohrdurchmesser Rc(PT)3/8 Rc(PT)1/2
    *Bitte verwenden Sie ISOVG32, wenn Sie Schmierung verwenden möchten.

  • Langweilig

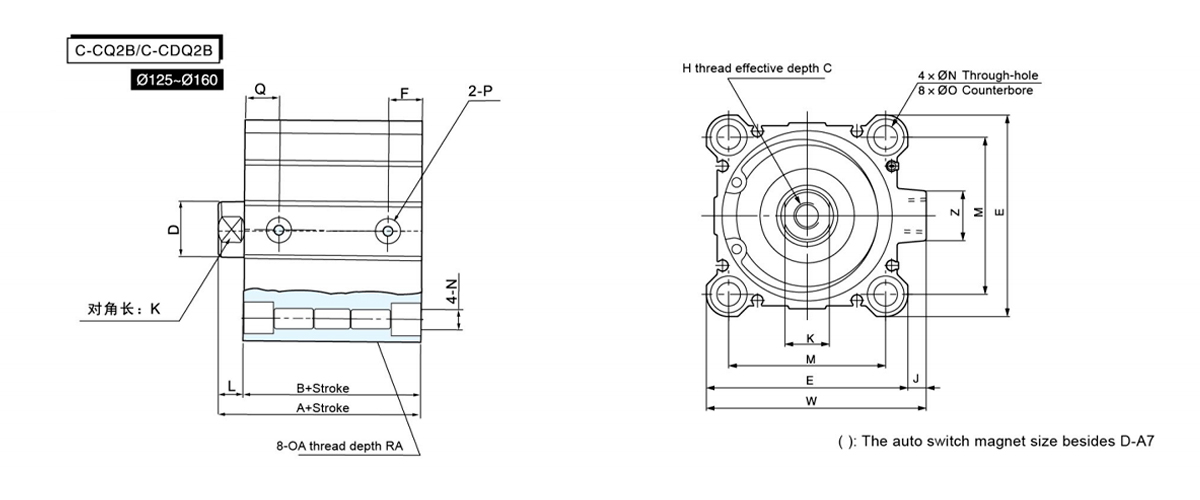

    Größe     		Standardhub (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

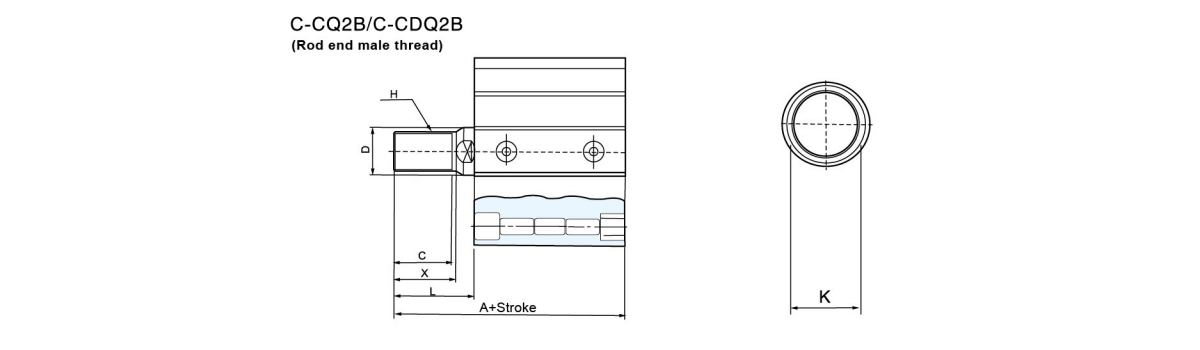

    Langweilig Size
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

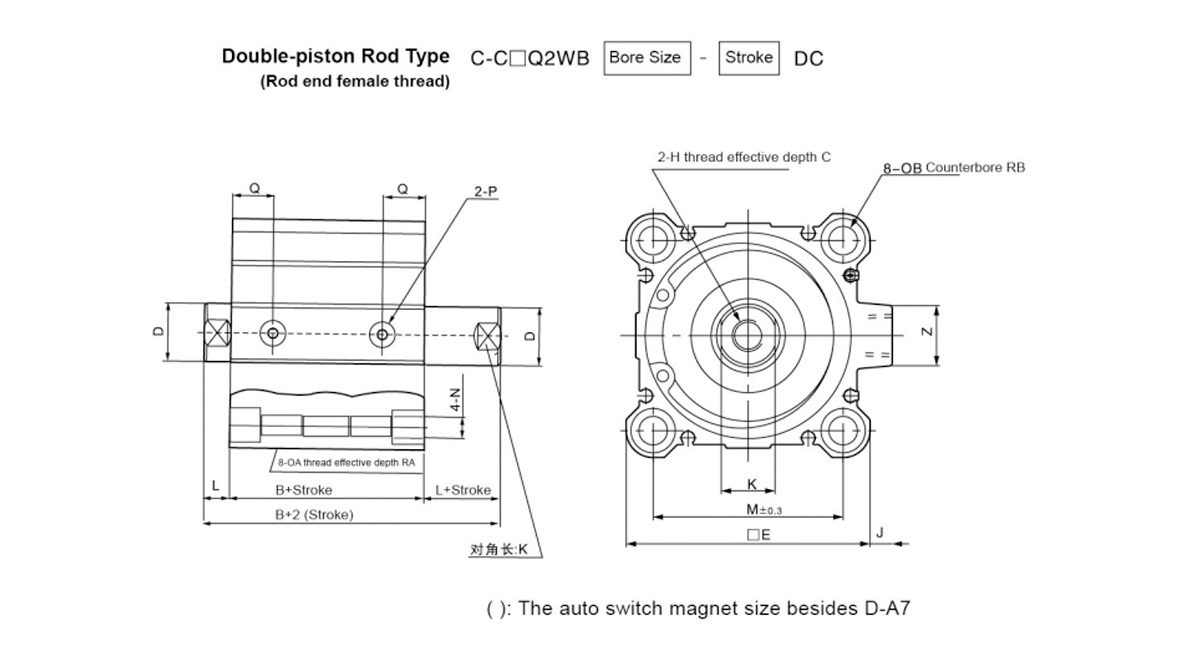

    Langweilig Size Standardhub A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22,5) Ø36 142 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22,5) Ø36 158 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

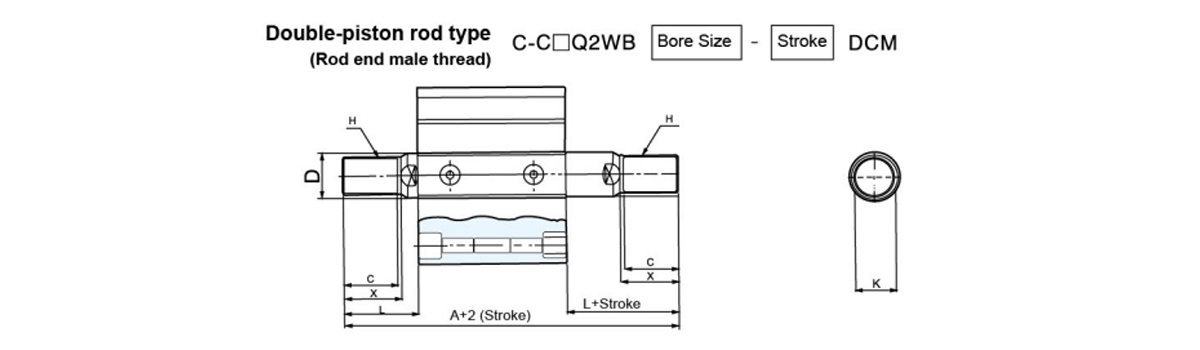

    Langweilig Size A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
