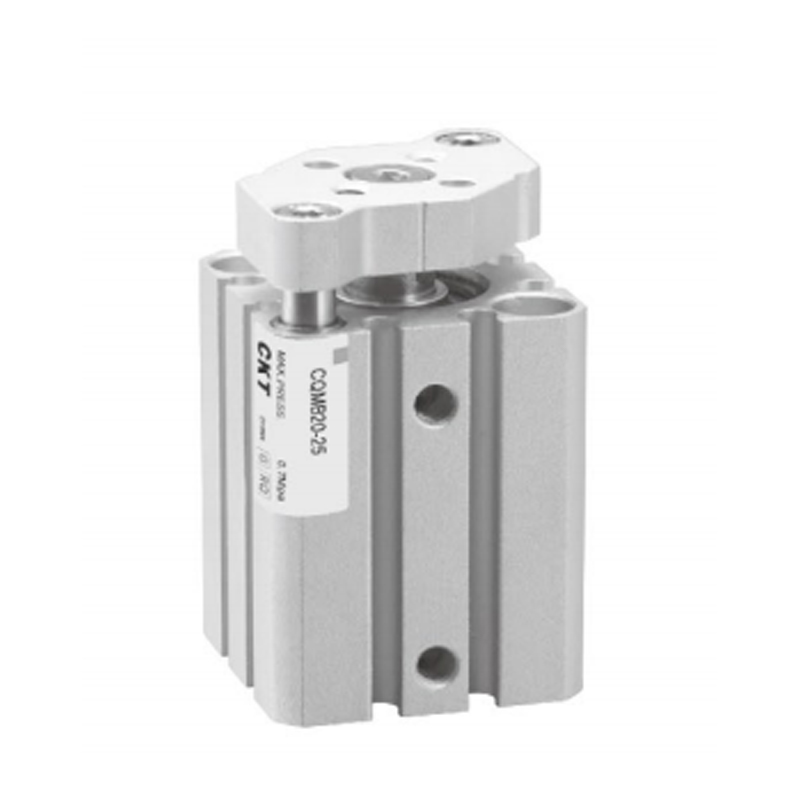

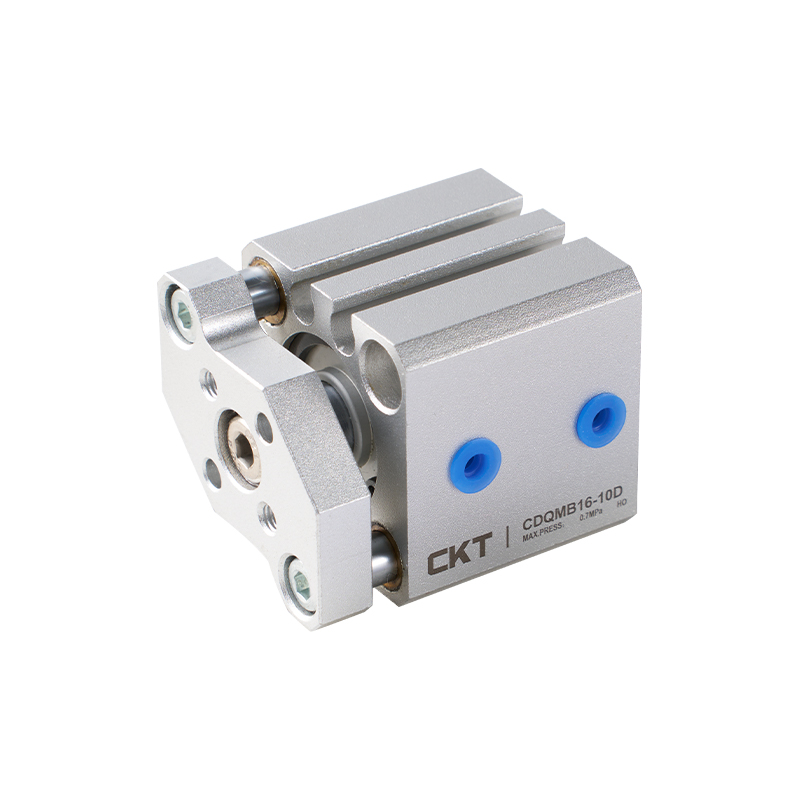

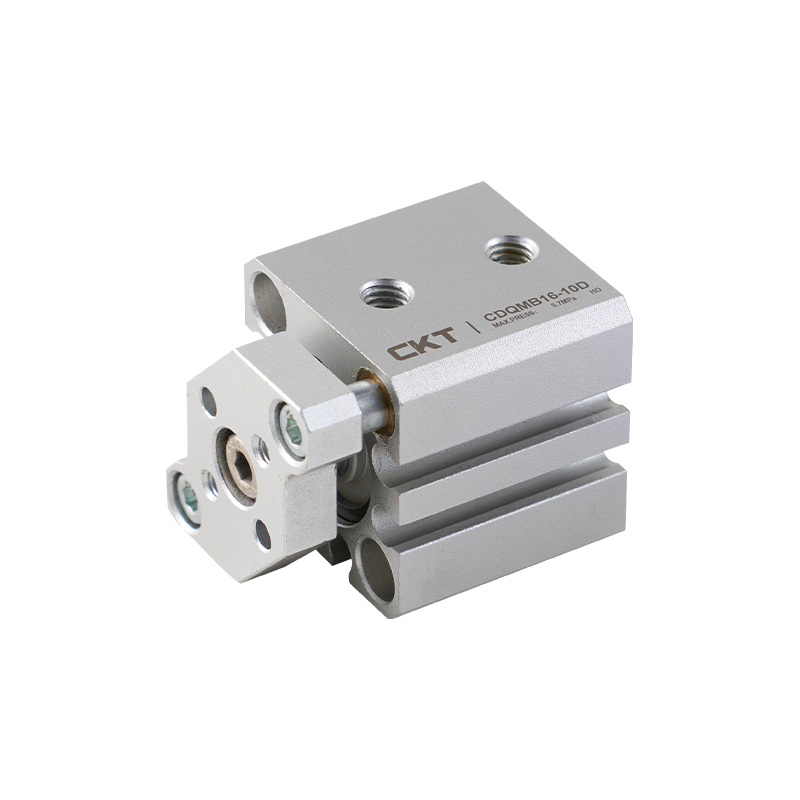

Dünner Zylinder der CQM-Serie (Führungsstangentyp)

Der dünne Zylinder der CQM-Serie (Führungsstangentyp) ist für eine hochsteife Führung und kompakte Platzverhältnisse konzipiert. Es integriert Lastunterstützungs- und Anti-Torsionsfunktionen durch eine Doppelführungsstangenstruktur, um den Anforderungen einer präzisen Positionierung gerecht zu werden.

1. Standardisierte und verstärkte Struktur
Gemäß den JIS-Standardspezifikationen verfügt es über ein integriertes Design mit zwei Führungsstangen, um strukturelle Steifigkeit und Betriebsstabilität zu gewährleisten.

2. Raumanpassungsfähigkeit
Das kompakte Gehäuse reduziert den Bauraumbedarf deutlich und eignet sich für platzbeschränkte Automatisierungsszenarien.

3. Anti-exzentrische Belastungsfähigkeit des Verbundwerkstoffs
Das duale Führungsstangensystem unterdrückt gleichzeitig einen Rotationsversatz, bietet eine hervorragende Biege- und Torsionsfestigkeit und passt sich asymmetrischen Belastungsbedingungen an.

4. Hohe Lastkompatibilität
Der Führungsstangenmechanismus kann große Bewegungslasten und seitliche Kräfte aufnehmen, wodurch die Belastungswirkung von Auslegerbedingungen auf den Zylinderkörper reduziert wird.

5. Präzisionsführungssteuerung
Die Enddrehungsgenauigkeit beträgt ≤ ±0,2° und gewährleistet so eine hochpräzise lineare Bewegungsbahn.

6. Installationskompatibilität
Die Installationsabmessungen des Hauptgehäuses sind mit der Standardserie dünner Zylinder mit denselben Spezifikationen kompatibel und ermöglichen so einen schnellen Austausch oder eine Aufrüstung der Ausrüstung.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Neuer dünner Zylinder der CQS-Serie
WEITER：Dünner Zylinder der CQ2-Serie (große Bohrung)

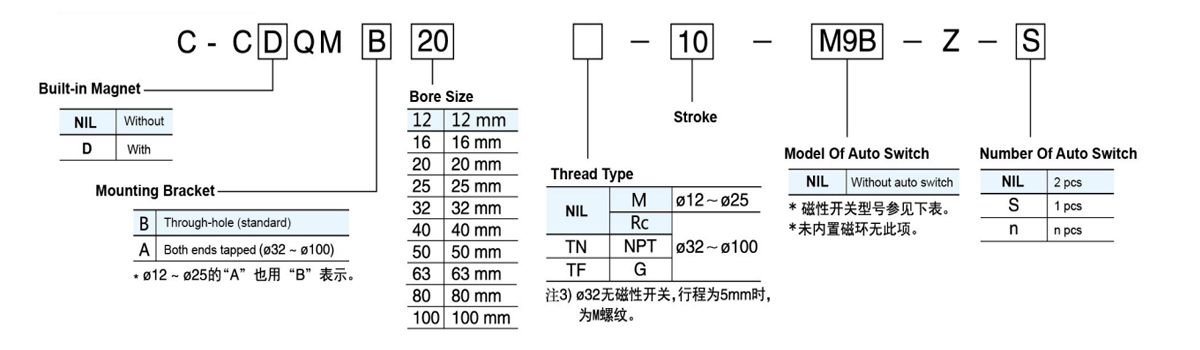

  • Aktion Einzelstange, doppeltwirkend
    Max. Betriebsdruck 1,0 MPa
    Min.Betrieb
    Druck     		Ø12,Ø16 0,12 MPa
    Ø20~0100 0,1 MPa
    Umgebungs- und Flüssigkeitstemperatur Ohne Signalgeber: -10~ 70℃, Mit Signalgeber: -10~ 60℃ (Kein Gefrieren)
    Kissen Beidseitige Stoßstange
    Hublängentoleranz 10mm
    Kolbengeschwindigkeit Ø12~Ø40 50~500     mm/s
    Ø50~Ø100 50~300     mm/s

  • Langweilig
    Größe
    (mm)     		Schlaganfall
    Reichweite

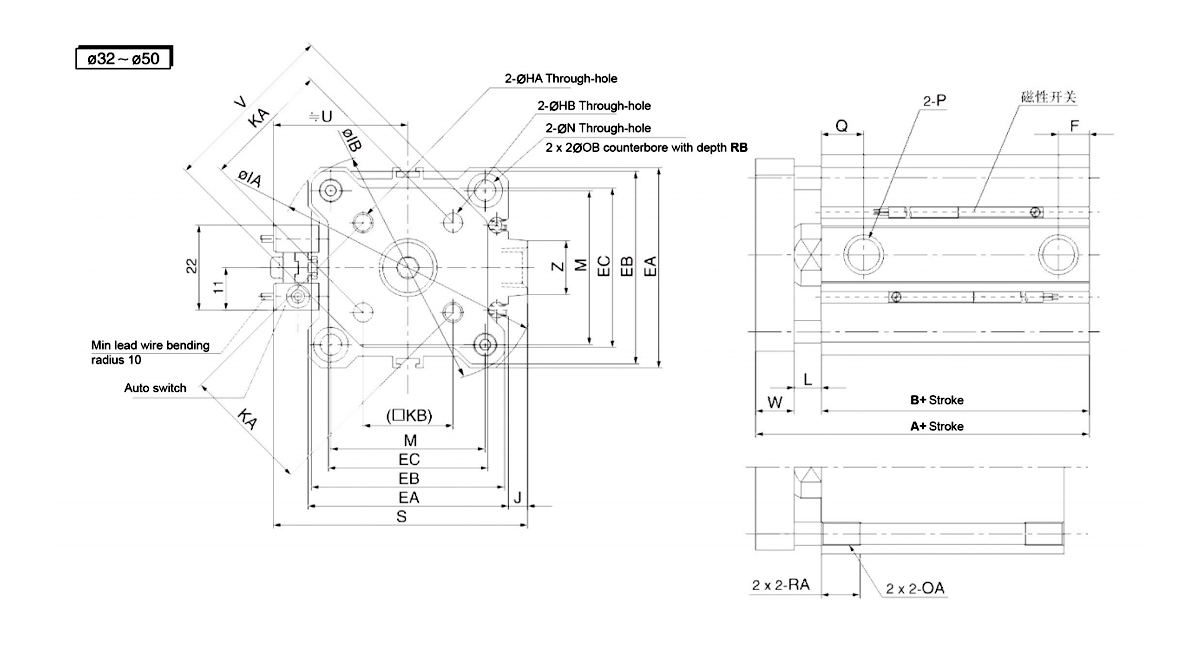

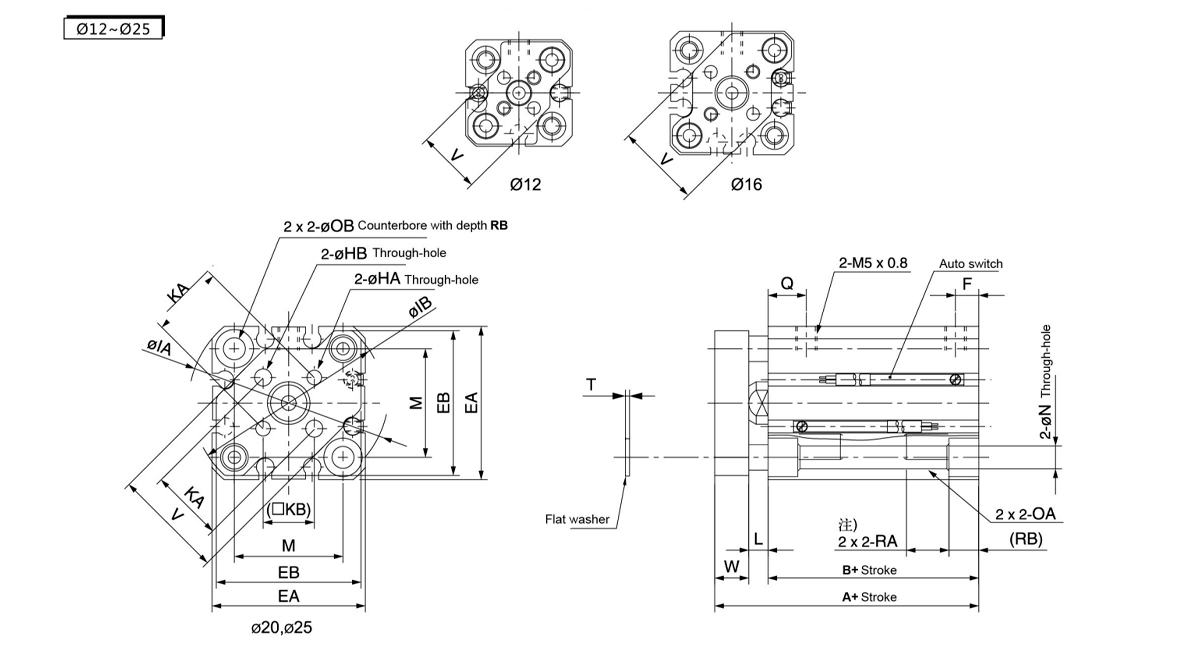

    (mm)     		Ohne automatische Umschaltung Mit automatischer Umschaltung EA EB F HA OA HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3×0,5 M4×0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3×0,5 M4×0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 M4×0,7 M6×1,0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0,8 M6×1,0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

    An beiden Enden angezapft (C-CQMA)
    Langweilig Size
    (mm)     		HA OA HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5×0,8 M6×1,0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0,8 M6×1,0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1,0 M8×1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1,0 M10×1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1,25 M12×1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1,5 M12×1,75 10 0,2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


    Langweilig Size
    (mm)
    Schlaganfall Range

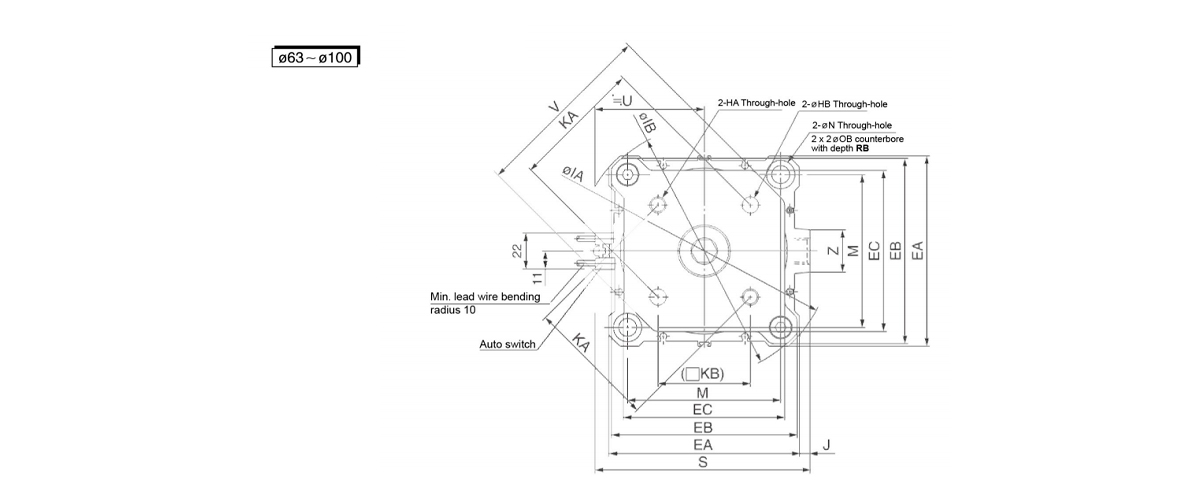

    (mm)     		Ohne automatische Umschaltung Mit automatischer Umschaltung EA EB EC
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0,8 - - 50 33 7.5 10.5 Rc1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 Rc1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5~50 46.5 29.5 8 11 Rc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Rc1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 Rc1/4 NPT1/4 G1/4 66 46 10.5 15 Rc1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 Rc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Rc3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 Rc3/8 NPT3/8 G3/8 89 63 13 23 Rc3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
