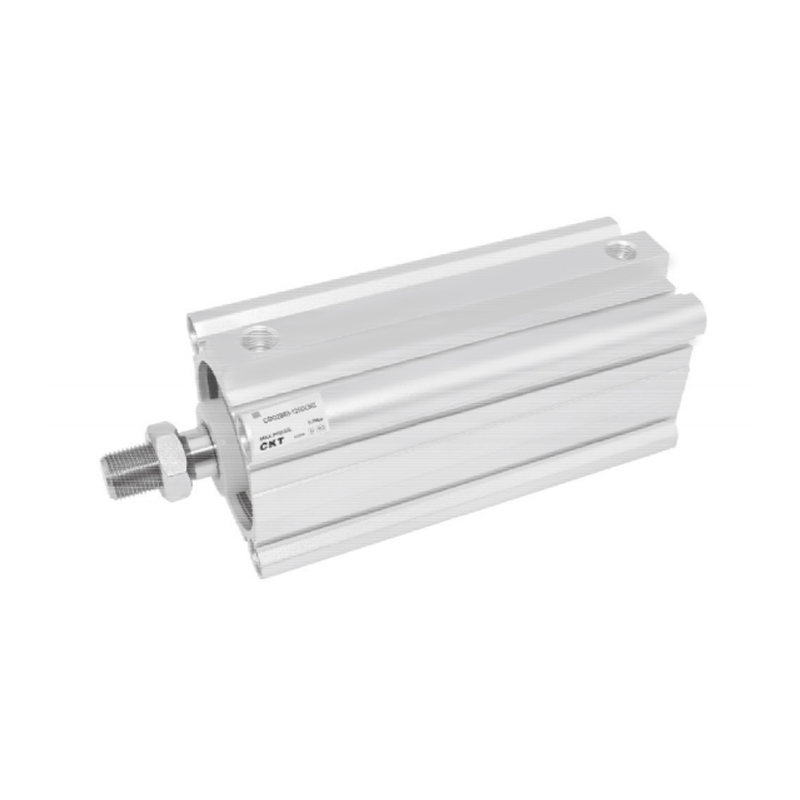

Dünner Zylinder der Serie CQ2 (langer Hub)
  • Dünner Zylinder der Serie CQ2 (langer Hub)
Dünner Zylinder

Dünner Zylinder der Serie CQ2 (langer Hub)

Der dünne Zylinder der CQ2-Serie (langer Hub) ist für platzbeschränkte Langhubanwendungen konzipiert. Es ist für seine kompakte Bauweise und zuverlässige Leistung bekannt und eignet sich für verschiedene industrielle Automatisierungsszenarien.

• Eingebaute Puffervorrichtung reduziert Stöße: Die vordere Zylinderabdeckung und der Kolben verfügen über feste Pufferkomponenten, die Vibrationen und Geräusche beim Schalten wirksam reduzieren und die Betriebsstabilität verbessern.

• Kompakter Befestigungsmechanismus sorgt für Zuverlässigkeit: Das Zylinderrohr und der Enddeckel sind durch eine effiziente Schnappverbindung verbunden, mit einer kompakten und stabilen Struktur und einer verbesserten Gesamthaltbarkeit.

• Komfortable Magnetschalter-Integration: Das spezielle Design des Zylinderrohrs ermöglicht eine schnelle Montage des Magnetschalters und optimiert die Integration von Sensorfunktionen.

• Flexible magnetische Sensoroptionen: Der Magnet kann selektiv konfiguriert werden, um unterschiedliche Sensoranforderungen zu erfüllen und die Anwendungsanpassungsfähigkeit zu verbessern.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Dünner Zylinder der CQ2-Serie (große Bohrung)
WEITER：Dünner Zylinder der CQ2-Serie
  • Bohrungsgröße (mm) 32 40 50 63 80 100
    Flüssig Luft
    Aktion Doppeltwirkend
    Betriebsdruckbereich 0,05 ~ 1,0 MPa
    Umgebungs- und Flüssigkeitstemperatur Mit Signalgeber: -10℃~ 60℃, Ohne Signalgeber: -10℃~ 70℃
    Stangenendgewinde Innengewinde (Standard) Außengewinde (Option)
    Kolbengeschwindigkeit 50~500 mm/s
    Kissen Standard-Gummipuffer
    Hublängentoleranz
    (mm)     		1.40
    Schmierung Nicht erforderlich
    Montage Beide Enden mit Gewinde versehen (Standard)
    Rohrdurchmesser Rc 1/8 1/4 3/8
    *Bitte verwenden Sie ISOVG32, wenn Sie Schmierung verwenden möchten

  • ():Die Größe des automatischen Magnetschalters außer D-A7

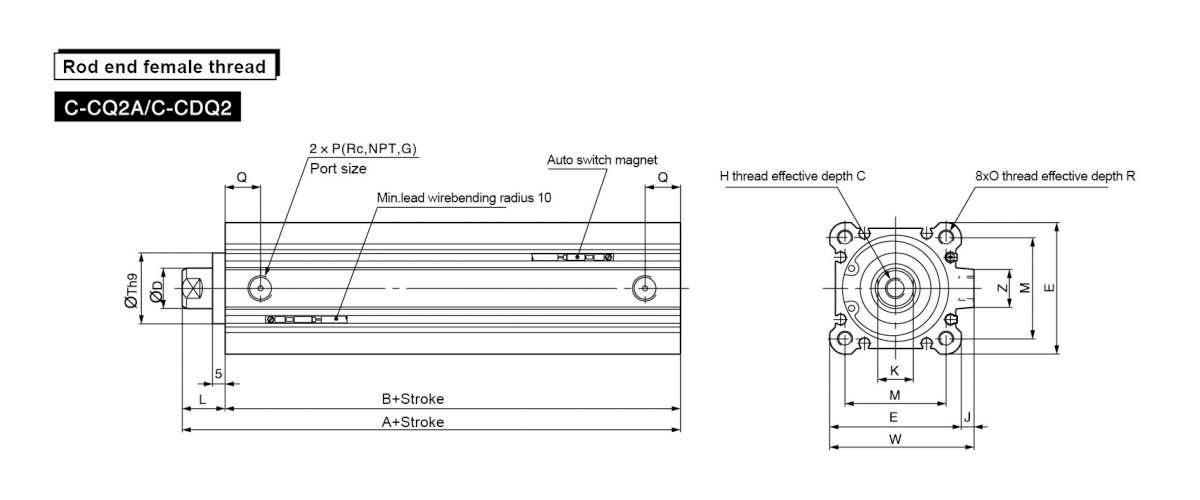

    Bohrungsgröße
    (mm)     		Schlaganfall A B C D E G H I J K L M O P Q R S Thg U Z
    32 125~200
    250.300     		62.5 45.5 13 16 45 5 M8×1,25 60 4.5 14 17 34 M6×1,0 RC1/8 12.5 10 58.5 22 0 31.5 14
    -0,052
    40 72 55 13 16 52 5 M8×1,25 69 5 14 17 40 M6×1,0 RC1/8 14 10 66 28 0 35 14
    -0,052
    50 73.5 55.5 15 20 64 5 M10×1,5 86 7 17 18 50 M8×1,5 RC1/4 14 14 80 35 0 41 19
    -0,062
    63 75 57 15 20 77 5 M10×1,5 103 7 17 18 60 M10×1,5 RC1/4 16.5 18 93
    35     		0 47.5 19
    -0,062
    80 86 66 21 25 98 5 M16×2,0 132 6 22 20 77 M12×1,75 RC3/8 19 22 112.5
    43     		0 57.5 26
    -0,062
    100 97.5 75.5 27 30 117 5 M20×2,5 156 6.5 27 22 94 M12×1,75 RC3/8 23 22 132.5
    59     		0 67.5 26
    -0,074

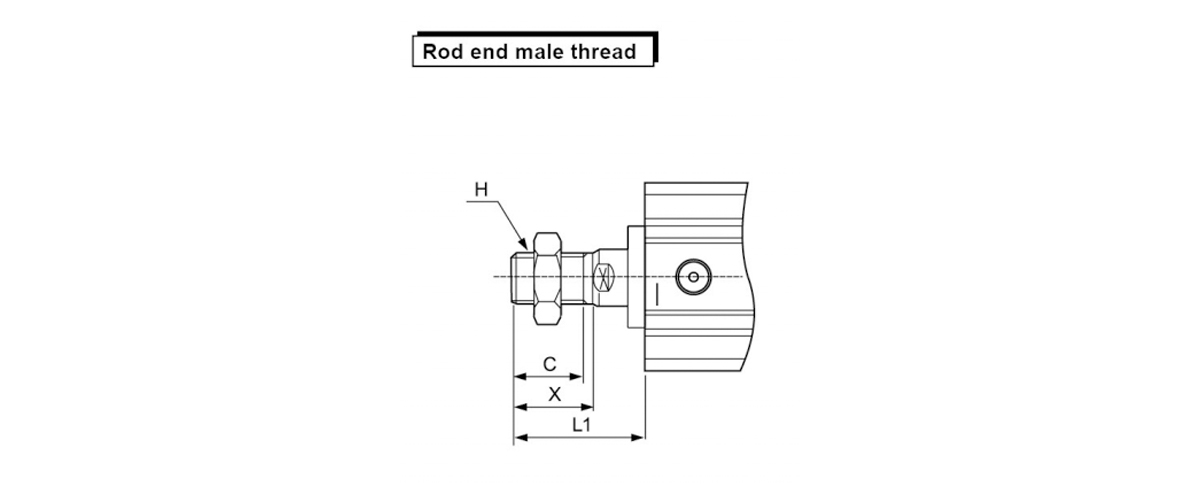

    Bohrungsgröße
    (mm)     		C H L1 X
    32 20.5 M14×1,5 38.5 23.5
    40 20.5 M14×1,5 38.5 23.5
    50 26 M18×1,5 43.5 28.5
    63 26 M18×1,5 43.5 28.5
    80 32.5 M22×1,5 53.5 35.5
    100 32.5 M26×1,5 53.5 35.5
