Doppelstangenzylinder mit durchgehender Stange der CXSW-Serie Lieferanten

Zuhause / Produkte / Luftzylinder / Mehrachsiger Zylinder / Doppelstangenzylinder mit durchgehender Stange der CXSW-Serie

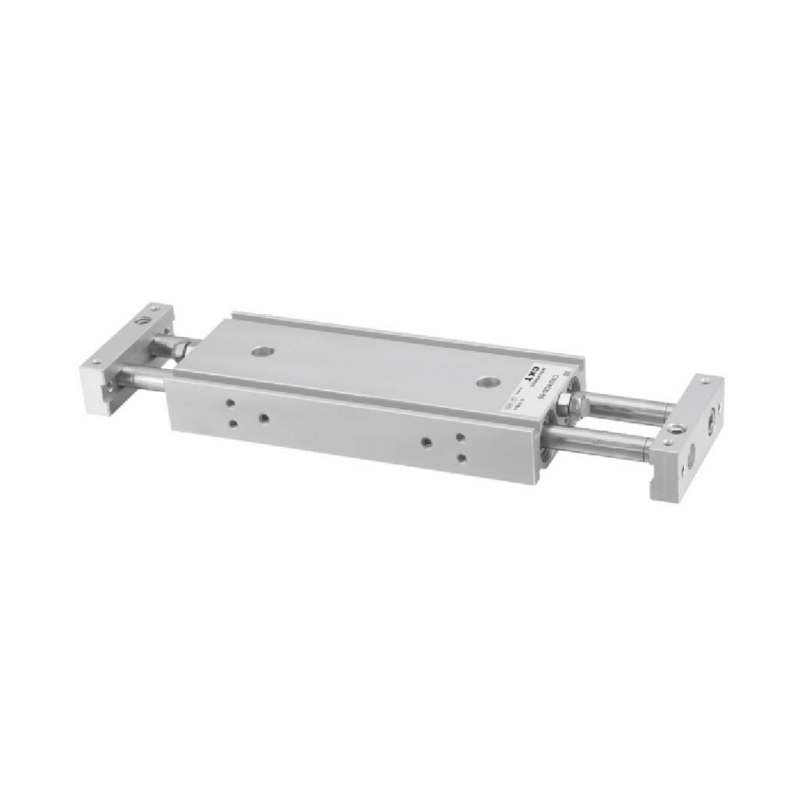

Doppelstangenzylinder mit durchgehender Stange der CXSW-Serie
  • Doppelstangenzylinder mit durchgehender Stange der CXSW-Serie
Mehrachsiger Zylinder

Doppelstangenzylinder mit durchgehender Stange der CXSW-Serie

1. Die maximal zulässige Belastung ist 2-3 Mal höher als bei der CXS-Serie
2. Doppelzylinder-Design, 2-fache Ausgangskraft
3. Hohe Nichtrotationsgenauigkeit
4. Starker Seitenlastwiderstand
5. Standard mit Hubeinstellvorrichtung: 0-10 mm.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Dünner Zylinder der MGP-Serie mit Führungsstange
WEITER：Doppelzylinder der CXS-Serie (Basistyp)
  • Spezifikation
    Bohrungsgröße (mm) 6 10 15 20 25 32
    Flüssig Luft
    Aktion Doppelt wirkend
    Max. Betriebsdruck
    (MPa)     		0.7
    Min. Betriebsdruck
    (MPa)     		0.15 0.1
    Umgebungs- und Flüssigkeitstemperatur -10~ 60℃ (Kein Einfrieren)
    Kissen An beiden Enden Gummipuffer
    Betriebsgeschwindigkeit des Kolbens
    (mm/s)     		50~500
    Struktur Doppelstange (doppelte Ausgangskraft)
    *Schmierung Nicht erforderlich
    Einstellbarer Hubbereich 0~-10mm
    Lager Gleitlager/Kugelbuchsenlager
    Rohrleitungsanschluss M5×0,8 Rc1/8
    *Bitte verwenden Sie ISOVG32, wenn Sie Schmierung verwenden möchten.

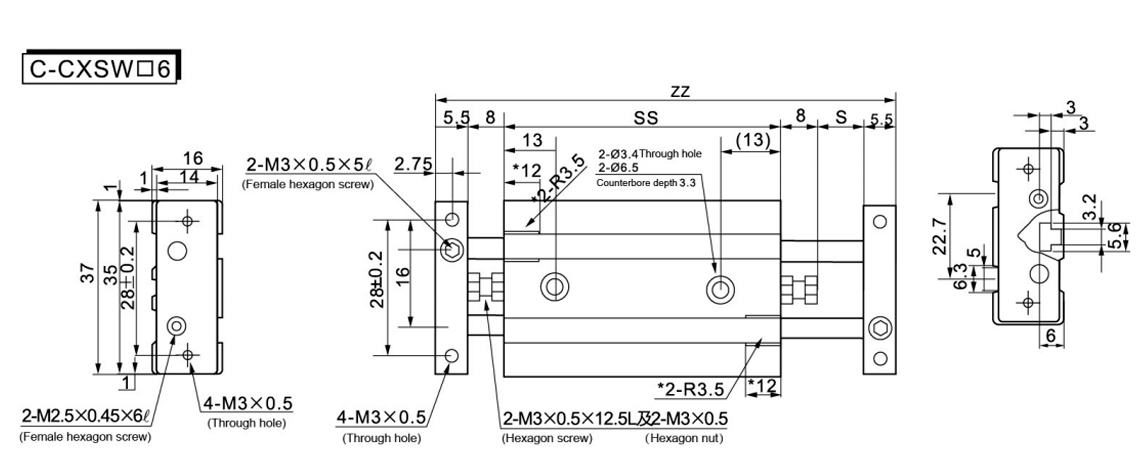

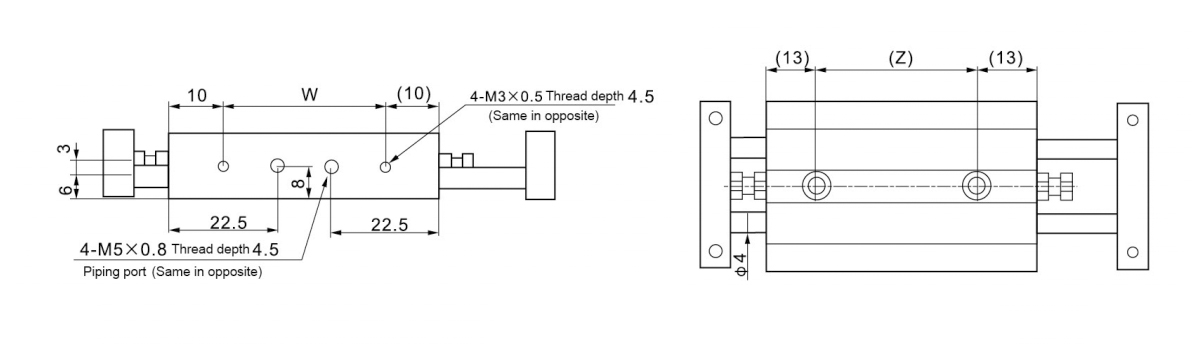

  • Modelllllll S SS ZZ Z W
    C-CXSW□6-10 10 66 103 40 46
    C-CXSW□6-20 20 76 123 50 56
    C-CXSW□6-30 30 86 143 60 66
    C-CXSW□6-40 40 96 163 70 76
    C-CXSW□6-50 50 106 183 80 86
    Um die Magnetschalter für die Zylinder C-CXSW□6-10   und C-CXSW□6-20   zu installieren, entfernen Sie das Teil, das zur Befestigung der Magnetschaltergrube verwendet wird. (Mit * gekennzeichnete Abmessungen)

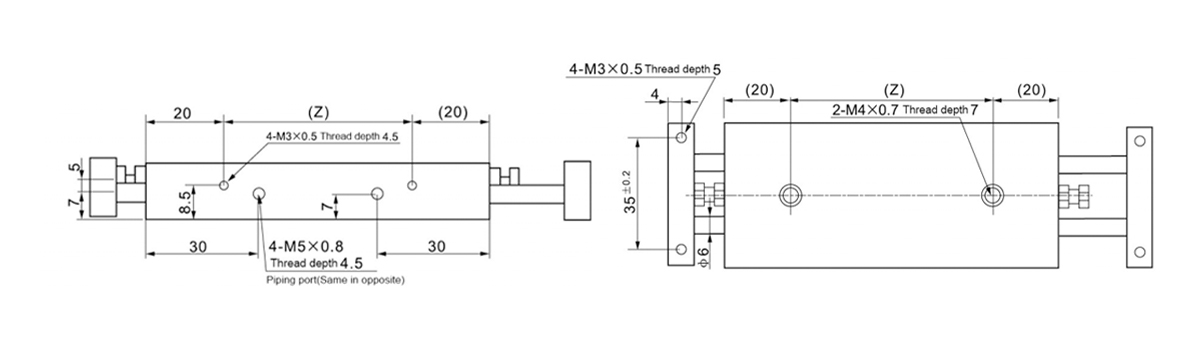

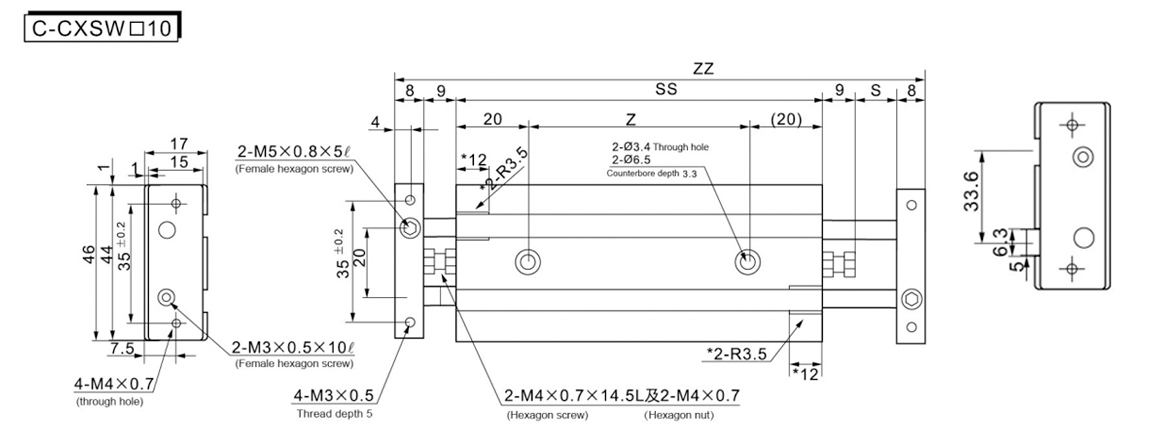

    Modelllllll S SS ZZ Z
    Standard
    Schlaganfall     		C-CXSW□10-10 10 92 136 52
    C-CXSW□10-20 20 102 156 62
    C-CXSW□10-30 30 112 176 72
    C-CXSW□10-40 40 122 196 82
    C-CXSW□10-50 50 132 216 92
    C-CXSW□10-75 75 157 266 117
    C-CXSW□10-100 100 182 316 142
    Lange
    Schlaganfall
    (-XB11)     		C-CXSW□10-125 125 207 366 167
    C-CXSW□10-150 150 232 416 192
    Um die Magnetschalter für die Zylinder C-CXSW□10-10 und C-CXSW□10-20 zu installieren, entfernen Sie den Teil des Magnetschalterschachts, der zur Befestigung des Magnetschalters dient. (Mit * gekennzeichnete Abmessungen)

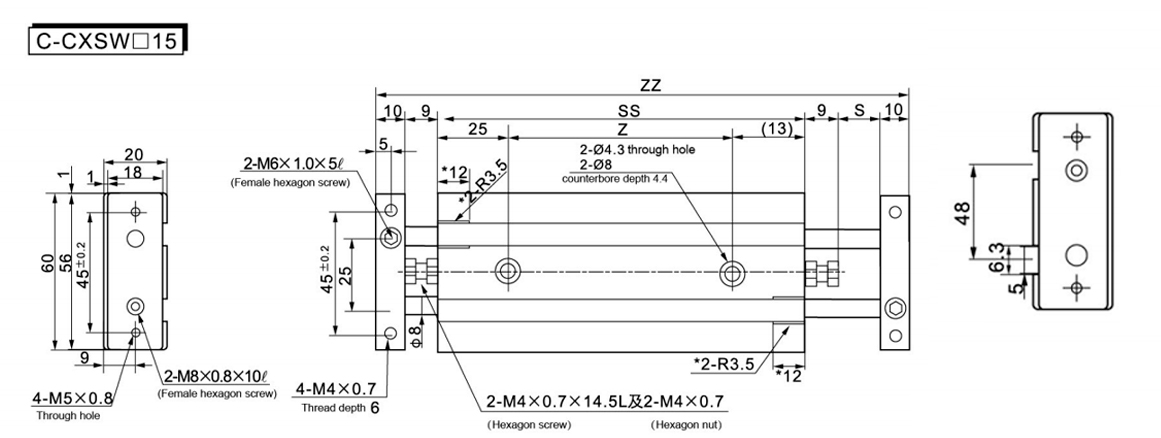

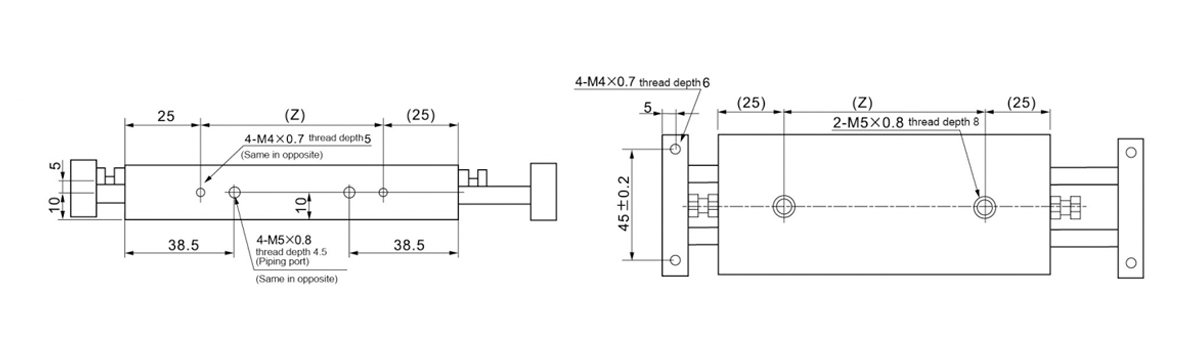

    Modelllllll S SS ZZ Z
    Standard
    Schlaganfall     		C-CXSW□15-10 10 105 153 55
    C-CXSW□15-20 20 115 173 65
    C-CXSW□15-30 30 125 193 75
    C-CXSW□15-40 40 135 213 85
    C-CXSW□15-50 50 145 233 95
    Lange
    Schlaganfall
    (-XB11)     		C-CXSW□15-75 75 170 283 120
    C-CXSW□15-100 100 195 333 145
    C-CXSW□15-125 125 220 383 170
    C-CXSW□15-150 150 245 433 195
    Um die Magnetschalter für die Zylinder C-CXSW□15-10 und C-CXSW□15-20 zu installieren, entfernen Sie das Teil, das zur Befestigung der Magnetschaltergrube verwendet wird. (Mit * gekennzeichnete Abmessungen)

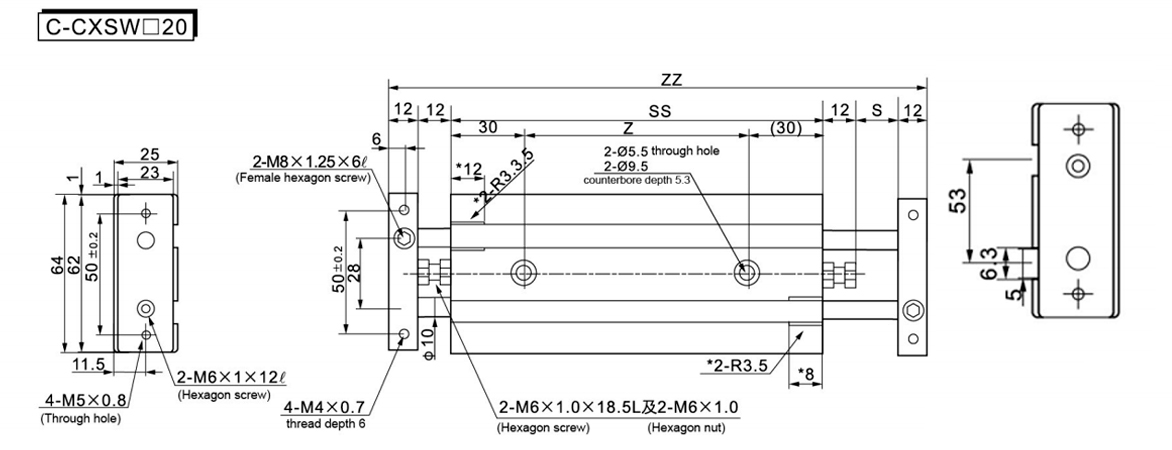

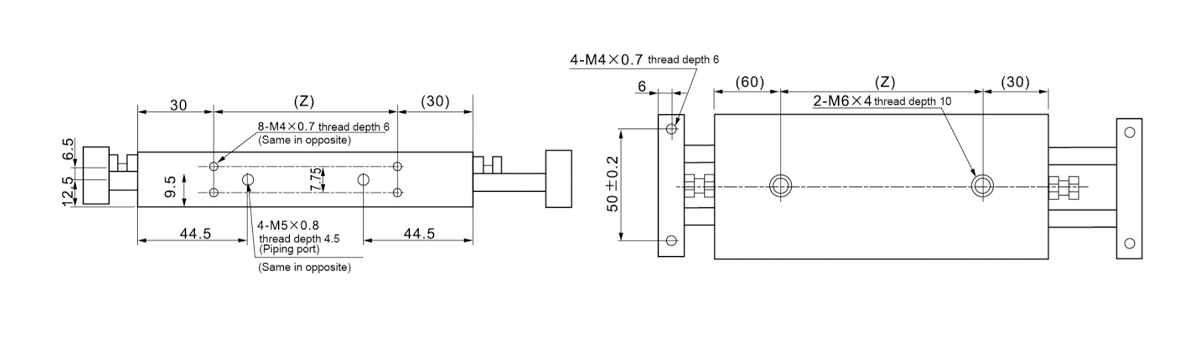

    Modelllllll S SS ZZ Z
    Standard
    Schlaganfall     		C-CXSW□-20-10 10 120 178 60
    C-CXSW□-20-20 20 130 198 70
    C-CXSW□20-30 30 140 218 80
    C-CXSW□20-40 40 150 238 90
    C-CXSW□20-50 50 160 258 100
    C-CXSW□20-75 75 165 308 125
    C-CXSW□20-100 100 210 358 150
    Lange
    Schlaganfall
    (-XB11)     		C-CXSW□20-125 125 235 408 175
    C-CXSW□20-150 150 260 458 200
    C-CXSW□20-175 175 285 508 225
    C-CXSW□20-200 200 310 558 250
    Um den Magnetschalter für den C-CXSW□20-10-Zylinder zu installieren, schneiden Sie den Teil der Magnetschaltergrube ab, der zu seiner Befestigung dient. (Mit * gekennzeichnete Abmessungen)

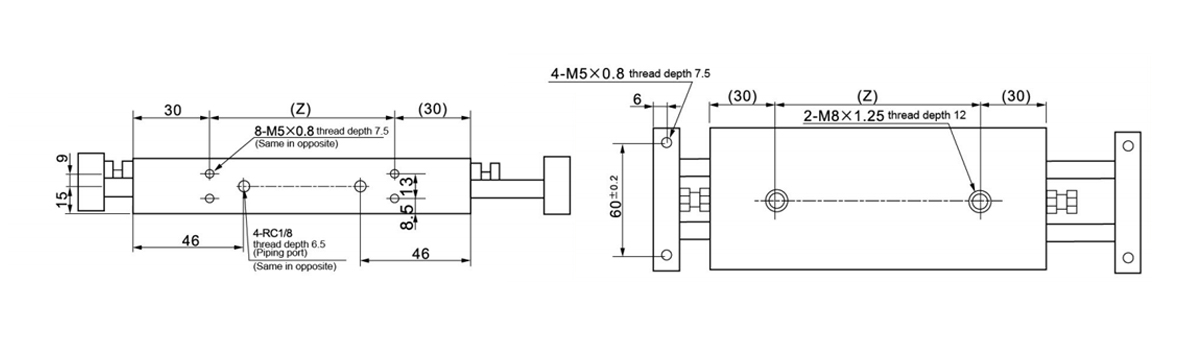

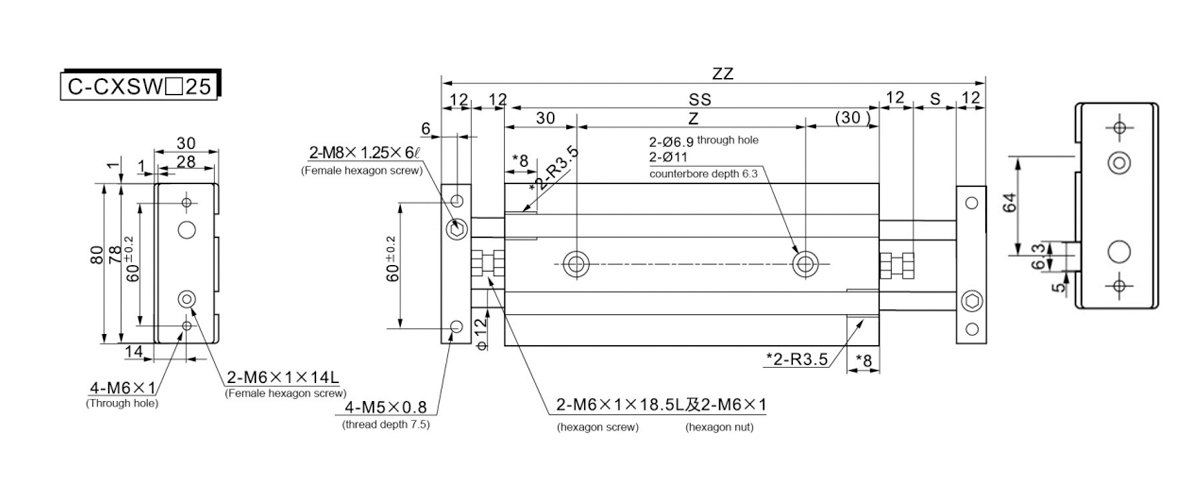

    Modelllllll S SS ZZ Z
    Standard
    Schlaganfall     		C-CXSW□25-10 10 122 180 62
    C-CXSW□25-20 20 132 200 72
    C-CXSW□25-30 30 142 220 82
    C-CXSW□25-40 40 152 240 92
    C-CXSW□25-50 50 162 260 102
    C-CXSW□25-75 75 187 310 127
    C-CXSW□25-100 100 212 360 152
    Lange
    Schlaganfall
    (-XB11)     		C-CXSW□25-125 125 237 410 177
    C-CXSW□25-150 150 262 460 202
    C-CXSW□25-175 175 287 510 227
    C-CXSW□25-200 200 321 560 252
    Um den Magnetschalter für den C-CXSW□25-10-Zylinder zu installieren, entfernen Sie das Teil, das zur Befestigung der Magnetschaltergrube verwendet wird.
    (Maße mit * gekennzeichnet)

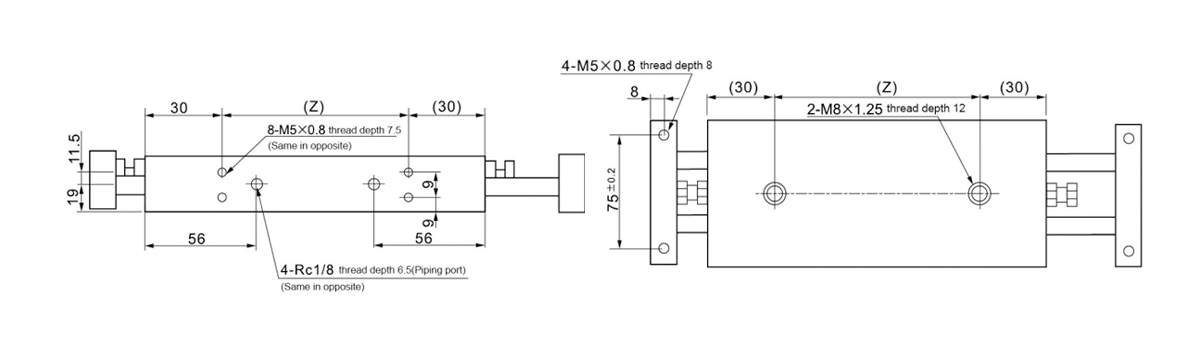

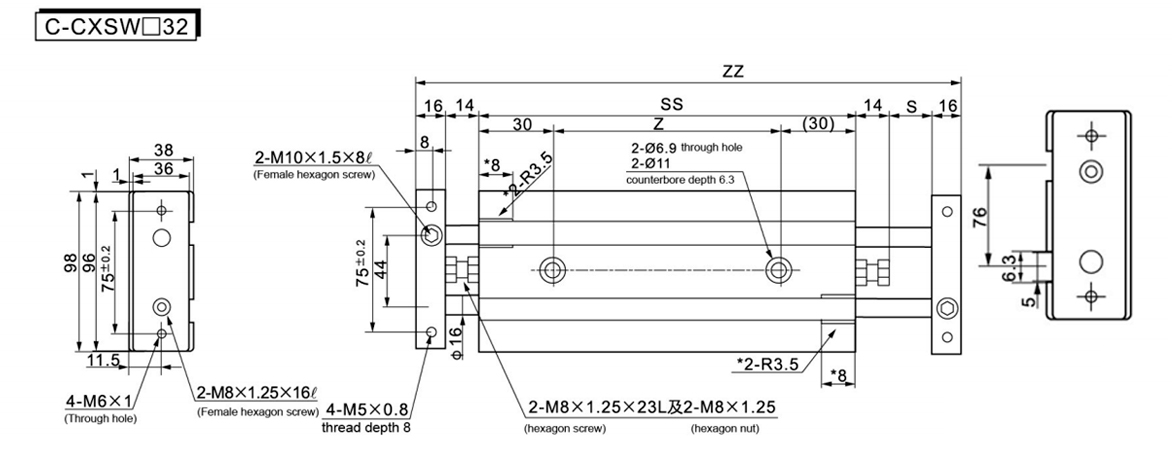

    Modelllllll S SS ZZ Z




    Standard
    Schlaganfall     		C-CXSW□32-10 10 143 213 83
    C-CXSW□32-20 20 153 233 93
    C-CXSW□32-30 30 163 253 103
    C-CXSW□32-40 40 173 273 113
    C-CXSW□32-50 50 183 293 123
    C-CXSW□32-75 75 208 343 148
    C-CXSW□32-100 100 233 393 173
    Lange
    Schlaganfall
    (-XB11)     		C-CXSW□32-125 125 258 443 198
    C-CXSW□32-150 150 283 493 223
    C-CXSW□32-175 175 308 543 248
    C-CXSW□32-200 200 333 593 273
    Um den Magnetschalter für den C-CXSW□32-10-Zylinder zu installieren, entfernen Sie das Teil, das zur Befestigung der Magnetschaltergrube verwendet wird. (Abmessungen mit * markiert)
