Dünner Zylinder der MGP-Serie mit Führungsstange Lieferanten

Zuhause / Produkte / Luftzylinder / Mehrachsiger Zylinder / Dünner Zylinder der MGP-Serie mit Führungsstange

Dünner Zylinder der MGP-Serie mit Führungsstange Dünner Zylinder der MGP-Serie mit Führungsstange
  • Dünner Zylinder der MGP-Serie mit Führungsstange
  • Dünner Zylinder der MGP-Serie mit Führungsstange
Mehrachsiger Zylinder

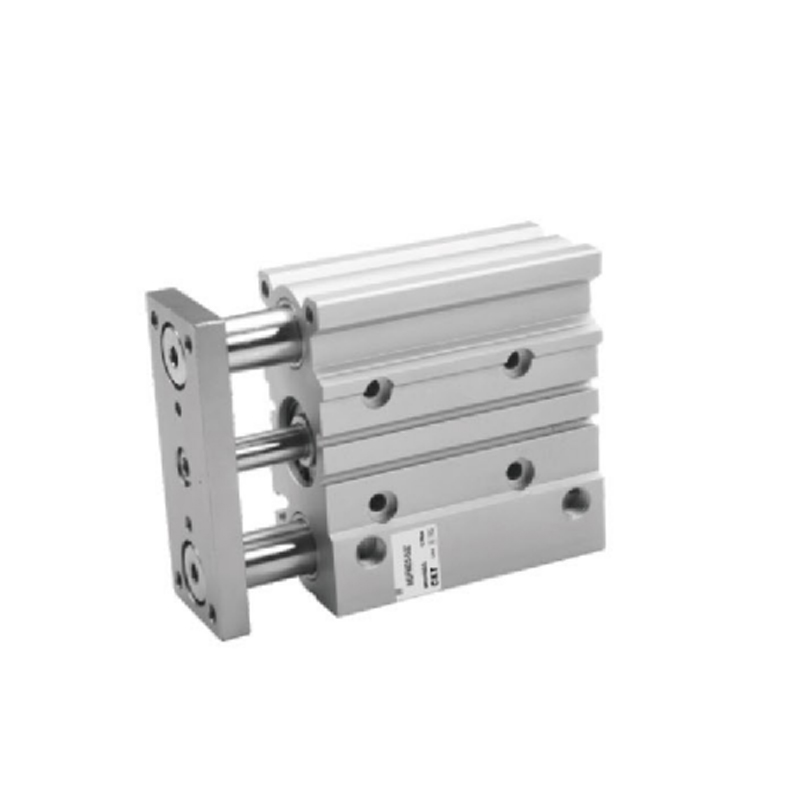

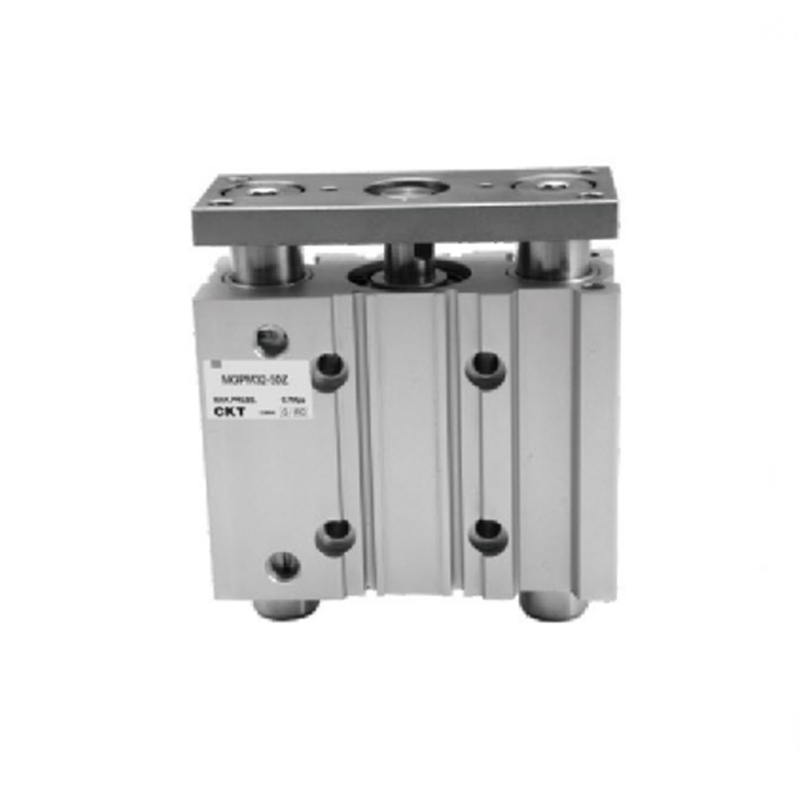

Dünner Zylinder der MGP-Serie mit Führungsstange

1. Kleine Größe und geringes Gewicht
2. Starker seitlicher Lastwiderstand
3. Starker Drehmomentwiderstand
4. Hohe Präzision bei Nichtrotation
5. Das Führungsstangenlager kann ein Gleitlager oder ein Kugellager sein
6. Einfach zu installieren
7. Die zweiseitige Rohrposition kann ausgewählt werden

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Miniaturzylinder der MGJ-Serie mit Führungsstange
WEITER：Doppelstangenzylinder mit durchgehender Stange der CXSW-Serie

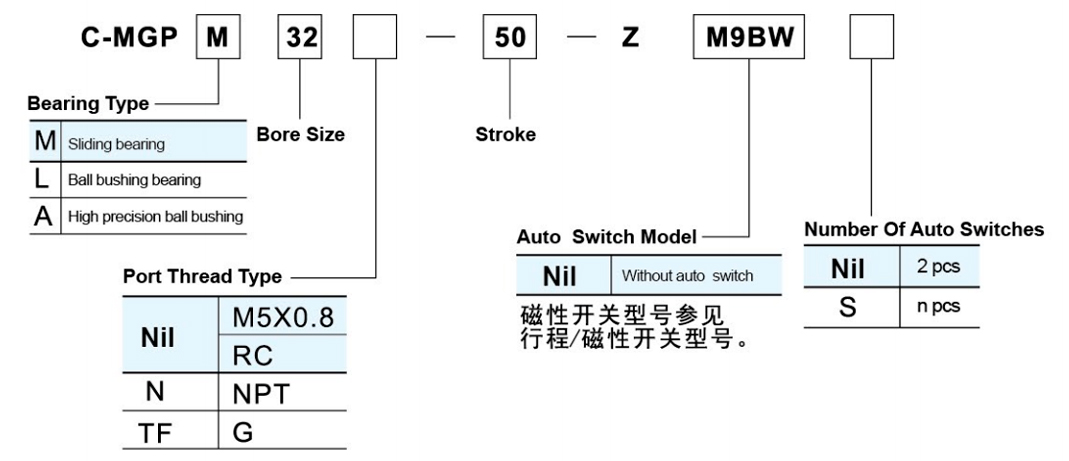

  • Standardspezifikation
    Bohrungsgröße (mm) 12 16 20 25 32 40 50 63 80 100
    Flüssig Luft
    Aktion Doppelt wirkend
    Maximaler Betriebsdruck (MPa) 1.0
    Min. Betriebsdruck (MPa) 0.12 0.1
    Umgebungs- und Flüssigkeitstemperatur -10~ 60℃ (Kein Einfrieren)
    Kolbengeschwindigkeit 50~500 mm/s 50~400mm
    Kissen An beiden Enden Gummipuffer
    Hublängentoleranz 1,5 mm
    *Schmierung Nicht erforderlich
    Lager Gleitlager/Kugelbuchse/Hochpräzisions-Kugelbuchse
    Nicht rotierend
    Genauigkeit
    (Klemmteil)     		Gleitlager ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Kugelbuchse ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Hohe Präzision
    Kugelbuchse
    Rohrleitungsanschluss M5×0,8 1/8 1/4 3/8
    *Bitte verwenden Sie ISOVG32, wenn Sie Schmierung verwenden möchten.

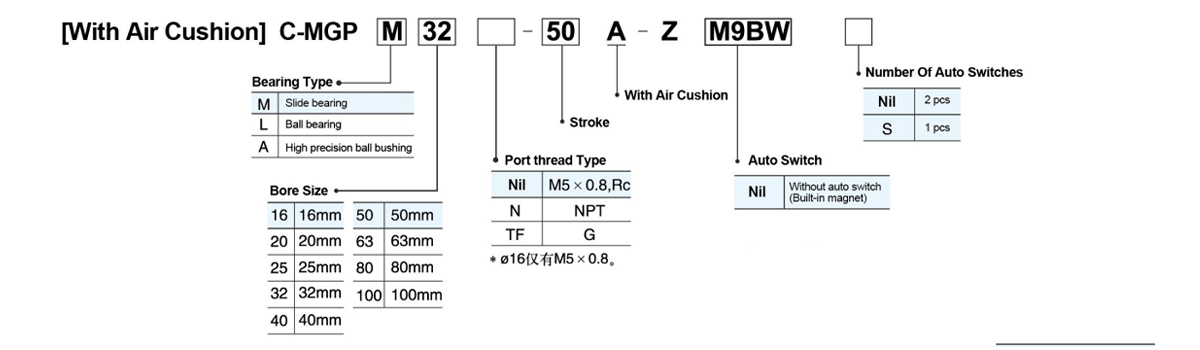

    Bohrungsgröße (mm) 16 20,25,32,40,50,63,80,100
    Maximaler Betriebsdruck (MPa) 1.0
    Min. Betriebsdruck (MPa) 0.15 0.12
    Kissen Luft cushion on both ends

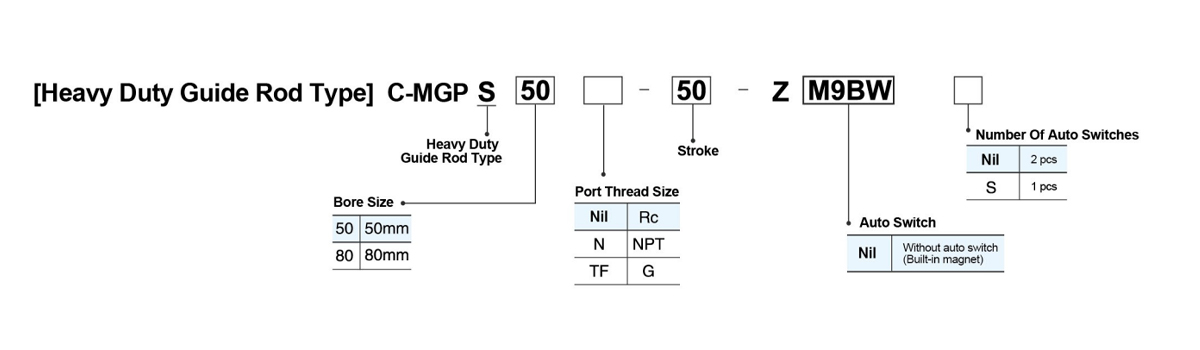

    Spezifikation
    Bohrungsgröße (mm) 50 80
    Betriebsdruckbereich (MPa) 0,1~1,0
    Betriebsgeschwindigkeit des Kolbens (mm/s) 50~400
    Kissen Gummipuffer an beiden Enden
    Standardstrich 25,50,75,100,125,150,175,200
    Nicht rotierende Genauigkeit der Endplatte ±0,05° ±0,04°

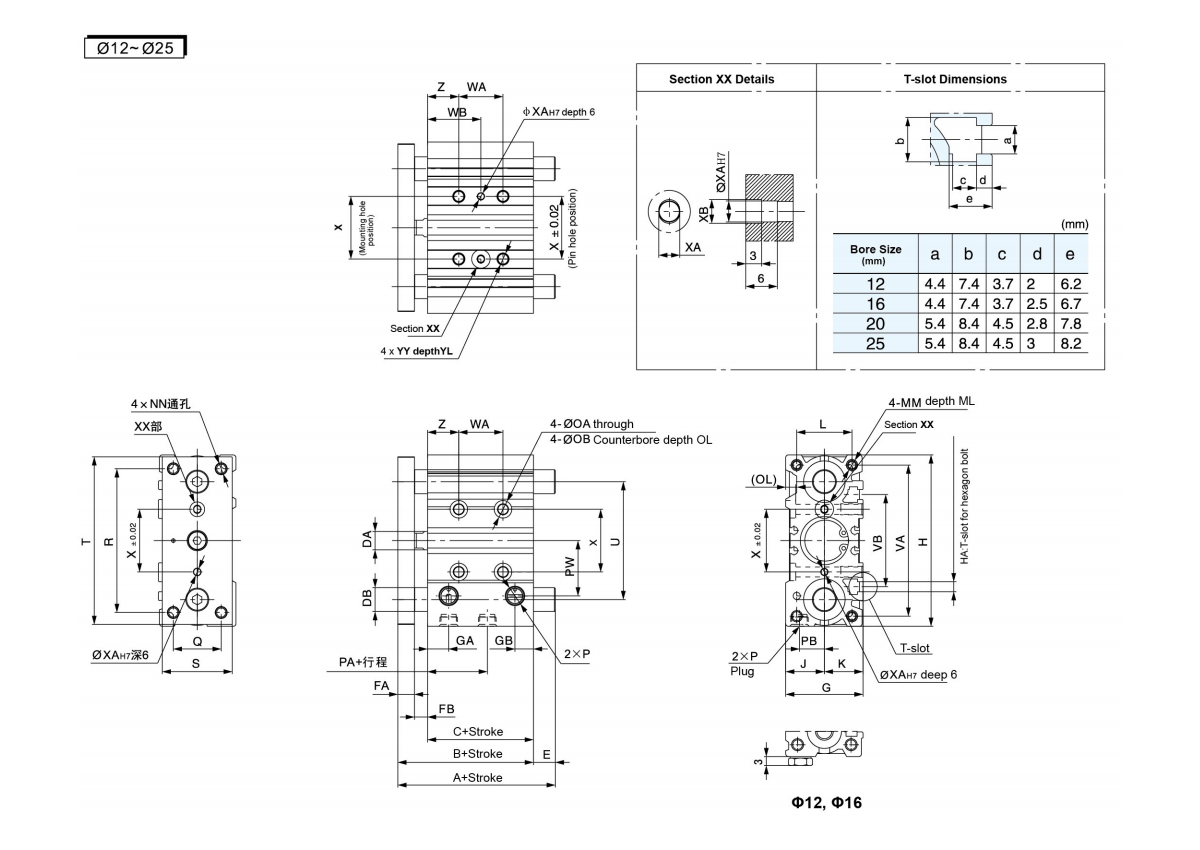

  • C-MGPM, C-MGPL, C-MGPA Gemeinsam Abmessungen                                                                                                                                                          (mm)
    Langweilig
    Größe
    (mm)     		Hub (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Null TN TF
    12 10,20,30,40,50,75,100,
    125.150.175.200.250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0,7 10 M4×0,7 4.3 8 4.5 M5×0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0,8 12 M5×0,8 4.3 8 4.5 M5×0,8 - -
    20 20,30,40,50,75,100.125.150,
    175.200.250.300.350.400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0,8 13 M5×0,8 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1,0 15 M6×1,0 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8

    Langweilig
    Größe
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB JJ YL Z
    30. oder
    Weniger     		9sr3oS
    Weniger     		Über 100. 200. oder weniger Über 200. 300. oder weniger Über 300 30. oder
    Weniger     		Über 30. 100. oder weniger Über 100. 200. oder weniger Über 200. 300. oder weniger Über 300
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1,0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1,0 12 17

    C-MGPM Gleitlager IA,DB,E Abmessung                                       (mm)
    Langweilig
    Größe
    (mm)     		A DB E
    50. oder weniger Über 50. 100. oder weniger Über 100. 200. oder weniger Über 200 50. oder weniger Über 50. 100. oder weniger Über 100. 200. oder weniger Über 200
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (Kugelbuchse)
    C-MGPA (Hochpräzisionskugelbuchse)/A, DB, E Abmessung (mm)
    LangweiligSize(mm) A DB E
    30. oder weniger Über 30. 100. oder weniger Über 100. 200. oder weniger Über 200 30. oder weniger Über 30. 100. oder weniger Über 100. 200. oder weniger Über 200
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

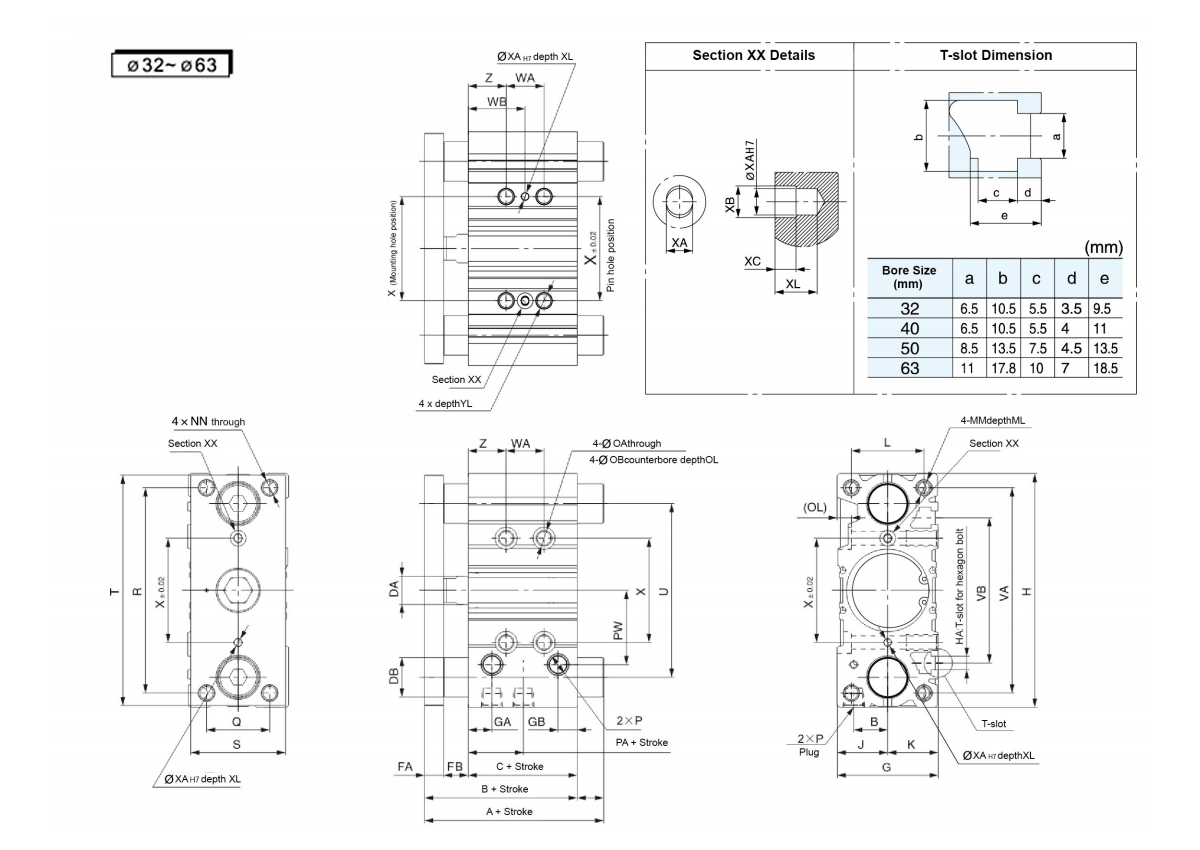

    C-MGPM, C-MGPL, C-MGPA Gemeinsam Abmessungen                                                                                                                                                          (mm)
    Langweilig
    Größe
    (mm)     		Hub (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Null TN TF
    32 25,50,75,
    100,125,150,
    175.200.250,
    300.350.400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1,25 20 M8×1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1,25 20 M8×1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1,5 22 M10×1,5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1,5 22 M10×1,5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    Langweilig
    Größe
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB XC XL JJ YL Z
    25. oder weniger Über 25. 100. oder weniger Über 100. 200. oder weniger Über 200. 300. oder weniger Über 300 25. oder weniger Über 25. 100. oder weniger Über 100. 200. oder weniger Über 200. 300. oder weniger Über 300
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1,5 20 24

    C-MGPM Gleitlager IA,DB,E Abmessung                                        (mm)
    Langweilig
    Größe
    (mm)     		A DB E
    50. oder weniger Über 50. 200. oder weniger Über 200 50. oder weniger Über 50. 200. oder weniger Über 200
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (Kugelbuchse)
    C-MGPA (Hochpräzisionskugelbuchse)/A, DB, E Abmessung (mm)
    Langweilig
    Größe
    (mm)     		A DB E
    50. oder weniger Über 50. 100. oder weniger Über 100. 200. oder weniger Über 200 50. oder weniger Über 50. 100. oder weniger Über 100. 200. oder weniger Über 200
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

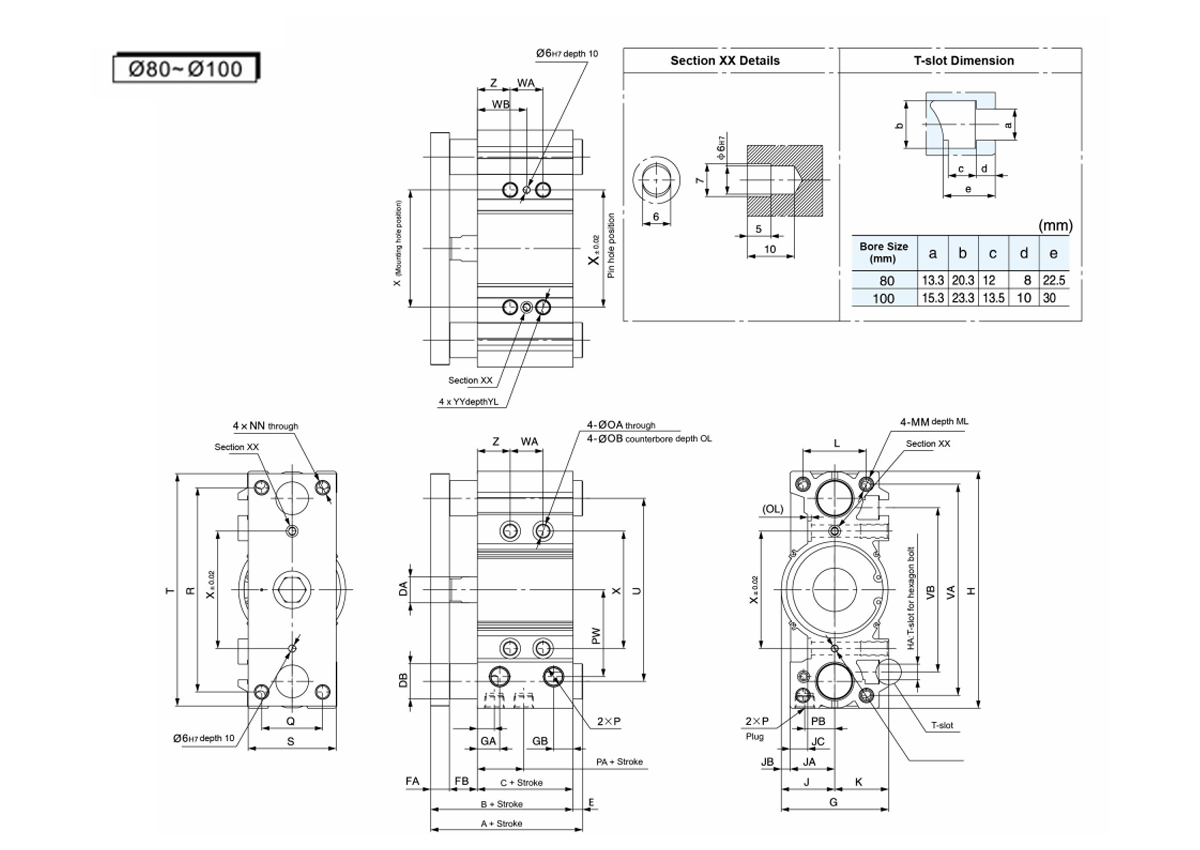

    C-MGPM, C-MGPL, C-MGPA Gemeinsame Abmessungen                                                                                                          (mm)
    Langweilig
    Größe
    (mm)
    Schlaganfall
    (mm)     		B C DA FA FB G GA GB GC H HA J JA JB JC K L MM ML NN OA OB OL P
    Null TN TF
    80 25,50,75,100,
    125.150.175.200,
    250.300.350.400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1,75 25 M12×1,75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2,0 31 M14x2,0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    Langweilig
    Größe
    (mm)     		PA PB PW Q R S T U VA VB WA WB X JJ YL Z
    25. oder weniger Über 25. 100. oder weniger Über 100. 200. oder weniger Über 200. 300. oder weniger Über 300 25. oder weniger Über 25. 100. oder weniger Über 100. 200. oder weniger Über 200
    300. oder weniger     		Über 300
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2,0 28 11

    C-MGPM-Gleitlager IA, DB, E-Maß
    (mm)
    Langweilig
    Größe
    (mm)     		A DB E
    50. oder weniger Über 50
    200. oder weniger     		Über 200 50. oder weniger Über 50
    200. oder weniger     		Über 200
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (Kugelbuchse)
    C-MGPA (Hochpräzisionskugelbuchse) / Abmessung A, DB, E
    (mm)
    Langweilig
    Größe
    (mm)     		A DB E
    25. oder weniger Über 25. 50. oder weniger Über 50. 200. oder weniger Über 200 25. oder weniger Über 25. 50. oder weniger Über 50. 200. oder weniger Über 200
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
