Vakuumgenerator der Serie ZK2A Lieferanten

Zuhause / Produkte / Vakuumkomponenten / Kombinierter Vakuumerzeuger / Vakuumgenerator der Serie ZK2A

Vakuumgenerator der Serie ZK2A Vakuumgenerator der Serie ZK2A Vakuumgenerator der Serie ZK2A Vakuumgenerator der Serie ZK2A Vakuumgenerator der Serie ZK2A
  • Vakuumgenerator der Serie ZK2A
  • Vakuumgenerator der Serie ZK2A
  • Vakuumgenerator der Serie ZK2A
  • Vakuumgenerator der Serie ZK2A
  • Vakuumgenerator der Serie ZK2A
Kombinierter Vakuumerzeuger

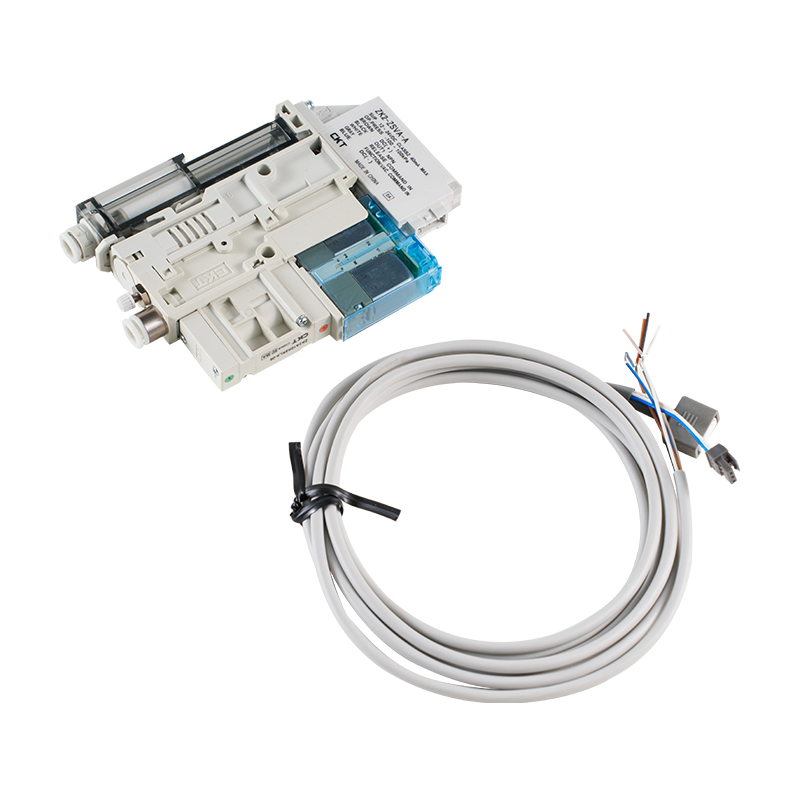

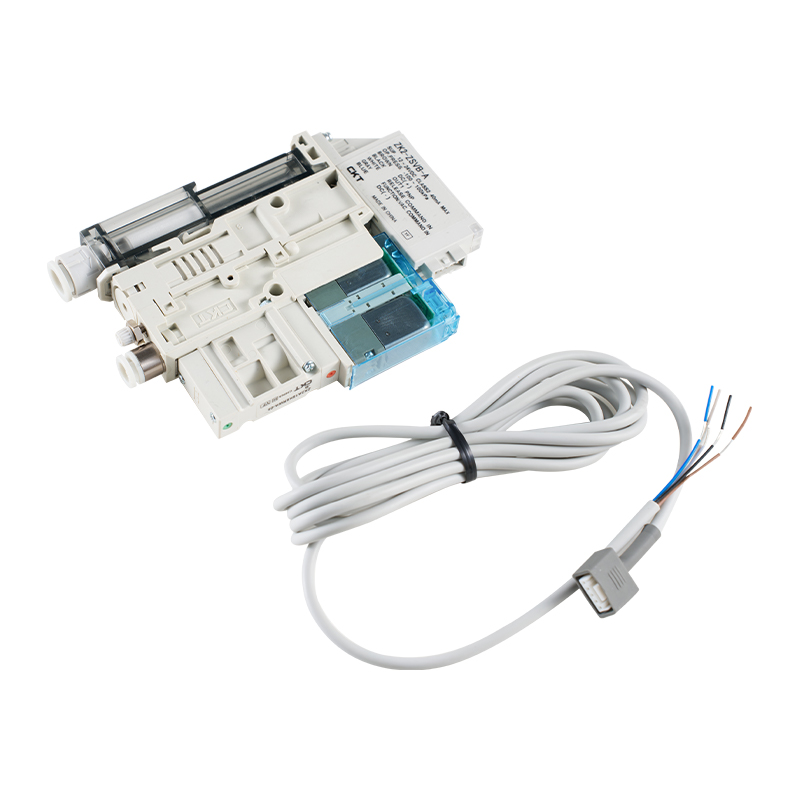

Vakuumgenerator der Serie ZK2A

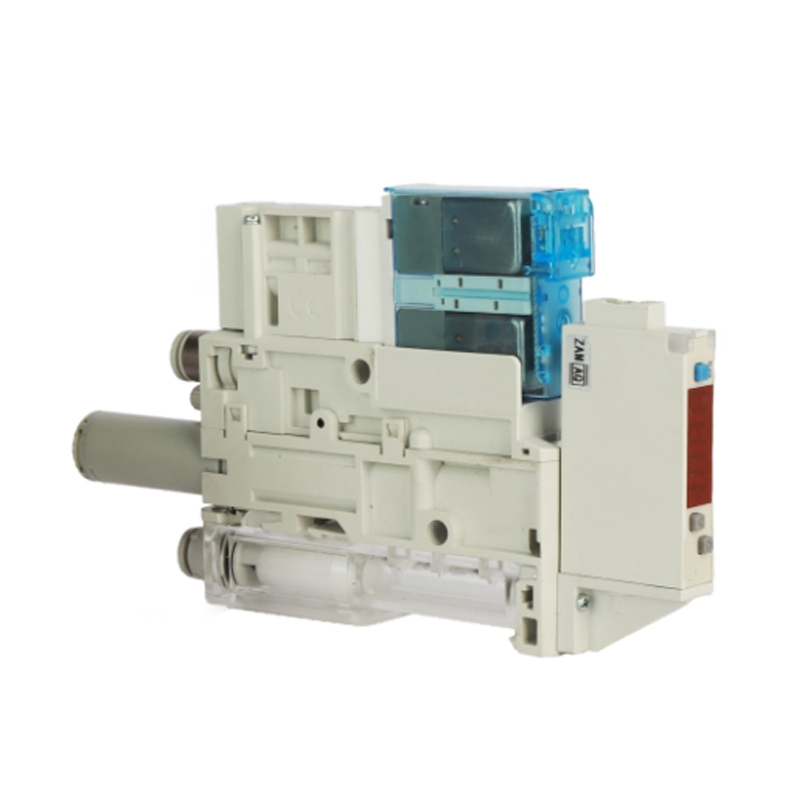

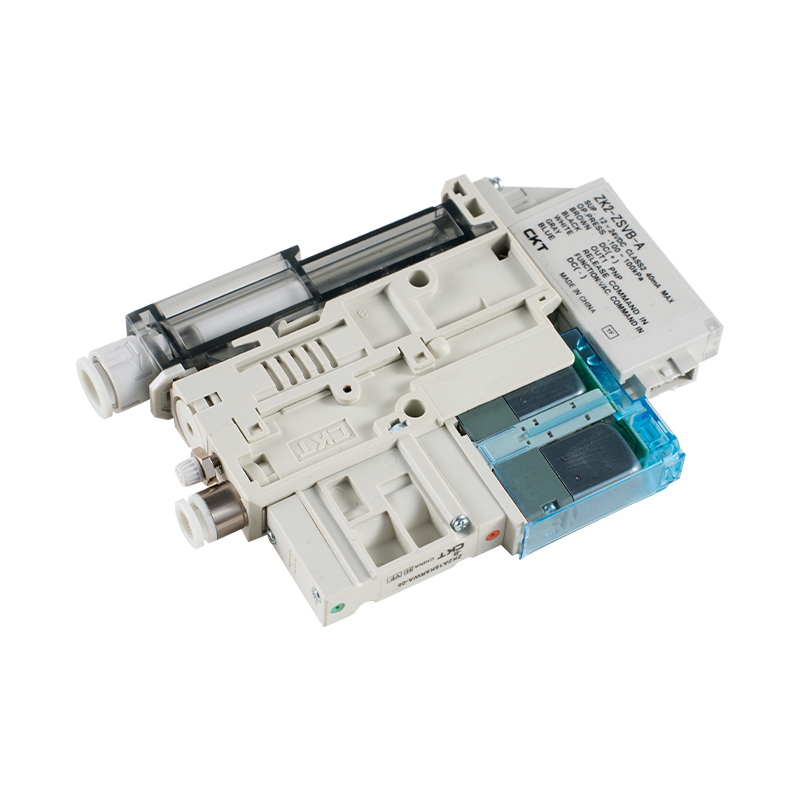

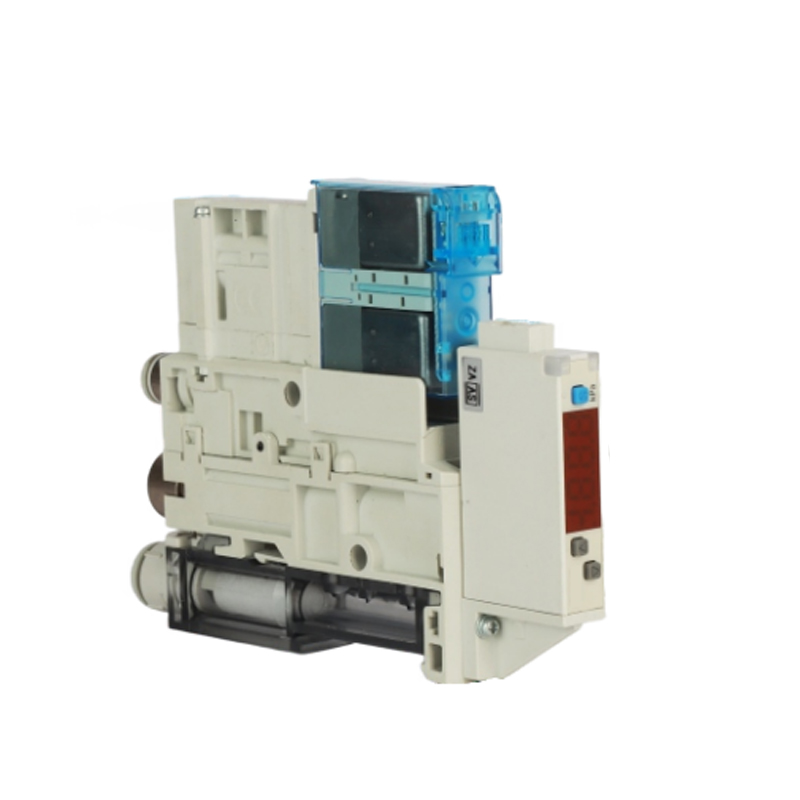

Der Vakuumgenerator der ZK2A-Serie ist eine integrierte Vakuumerzeugungslösung, die für eine effiziente Materialadsorption und -handhabung in industriellen Automatisierungsszenarien entwickelt wurde. Seine kompakte Struktur integriert Vakuumerzeugungs-, Statusüberwachungs- und Luftstromkontrollfunktionen und erreicht durch das Venturi-Prinzip einen schnellen Vakuumaufbau und -abbau, der für die stabilen Greifanforderungen einer Vielzahl leichter bis mittlerer Lasten geeignet ist.

Kernfunktionen
1. Effizientes Gasverbrauchsdesign: Optimieren Sie interne Strömungskanäle, um den Druckluftverbrauch zu reduzieren und Energieverbrauch und Saugleistung auszugleichen
2. Modulare Schnittstelle: Standardmäßige Gas- und Elektroschnittstellen unterstützen die schnelle Integration in das Ende des Roboterarms oder der Werkzeugleitung
3. Status-Feedback-Mechanismus: Der integrierte Vakuummessanschluss kann an einen externen Druckschalter angeschlossen werden, um den Adsorptionsstatus in Echtzeit zu überwachen
4. Anti-Verschmutzungsstruktur: Das Design ohne bewegliche Teile reduziert die Ausfallrate und passt sich komplexen Arbeitsbedingungen wie Staub und Schmutz an
5. Mehrstufige Vakuumkonfiguration: Bieten Sie verschiedene Halsspezifikationsvarianten, um unterschiedliche Durchfluss- und Vakuumanforderungen zu erfüllen
6. Kompakte Verpackung: Das integrierte Gehäuse reduziert externe Rohrverbindungen, vereinfacht den Installationsraum und die Wartungskomplexität

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Vakuumgenerator der VY-Serie
WEITER：Integrierter Vakuumgenerator der CTM/CTX I-Serie
  • Modelll (Standardmodell für Schaltereinheit) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Nenndruckbereich 0~-101 kPa -100～100kPa
    Druckbereich einstellen, Druckbereich anzeigen 10~-105 kPa -105~105kPa
    Druckfestigkeit 500 kPa
    Minimale Einstelleinheit 0,1 kPa
    Versorgungsspannung DC 12–24 V ±10 %, Impuls (s-s) weniger als 10 % (mit Verpolungsschutz)
    Aktueller Verbrauch Unter 40 mA
    Schaltausgang Ausgabeformat NPN- oder PNP-Kollektor offener Schaltkreis 2 Ausgänge (wählbar)
    Maximaler Laststrom 80mA
    Maximal angelegte Spannung 28V (bei NPN-Ausgang)
    Restspannung Unter 2 V (bei einem Laststrom von 80 mA)
    Reaktionszeit Weniger als 2,5 ms (bei Verwendung der Anti-Oszillationsfunktion: 20, 100, 500, 1000 oder 2000 ms wählen)
    Kurzschlussschutz Habe
    Wiederholbarkeit ±0,2 % v.E. ±1 Stelle
    Verzögerung Verzögerung mode Variabel von 0 Anmerkung)
    Vergleichsmodus für Ober- und Untergrenze
    Anzeigemodus 31/2-stelliges 7-Segment-LED-1-Farb-Display (rot)
    Anzeigegenauigkeit ±2 % des Skalenendwerts ±1 Digit (bei einer Umgebungstemperatur von 25 ± 3 °C)
    Aktionsanzeigeleuchte Wenn der Schaltausgang EIN ist, ist das Licht eingeschaltet. OUT1: grün OUT2: rot
    Umweltbeständig Schutzstruktur IP40
    Temperaturbereich Lagerbedingungen: -10 bis 60°C (keine Kondensation, kein Gefrieren)
    Luftfeuchtigkeitsbereich Während Betrieb und Lagerung: 35–85 % relative Luftfeuchtigkeit (keine Kondensation)
    Spannung standhalten AC1000V 1 Minute Zwischen Ladegerät und Gehäuse
    Isolationswiderstand 50 MΩ oder mehr (DC 500 V Megaohm) zwischen Ladegerät und Gehäuse
    Temperatureigenschaften ±2 % v.E. (basierend auf einer Umgebungstemperatur von 25°C)
    Draht Ölbeständiges, mit Ethylenkautschuk isoliertes Kabel, 5 Adern, 0,35 mm², 2 m Leiterquerschnittsfläche: 0,15 mm² (AWG 26) Außendurchmesser der Isolierung: 1,0 mm
    Hinweis: Wenn der Druck um den eingestellten Wert schwankt, kommt es zu Schwingungen, wenn die Hysterese nicht über dem Schwankungsbereich liegt.

    Vakuum-Druckschalter mit Energiesparfunktion
    Model ZK2-ZSV□□□-A
    Nenndruckbereich -100~100 kPa
    Druckbereich einstellen -105～105kPa
    Druckfestigkeit 500 kPa
    Minimale Einstelleinheit 0,1 kPa
    Versorgungsspannung DC 12–24 V ±10 % Impuls (s-s) weniger als 10 % (mit Verpolungsschutz)
    Aktueller Verbrauch Unter 40 mA
    Schaltausgang Ausgabeformat Offener NPN- oder PNP-Kollektor OUT1: Allgemeiner Zweck: OUT2: Zur Ventilsteuerung
    Maximaler Laststrom 80mA
    Maximal angelegte Spannung DC26,4V
    Restspannung Unter 2 V (bei einem Laststrom von 80 mA)
    Reaktionszeit Weniger als 2,5 ms (bei Verwendung der Anti-Oszillationsfunktion: 20, 100, 500, 1000 oder 2000 ms wählen)
    Kurzschlussschutz Habe
    Wiederholbarkeit ±0,2 % v.E. ±1 Stelle
    Verzögerung Verzögerung mode Variabel von 0 Anmerkung)
    Anzeigemodus 31/2-stelliges 7-Segment-LED-Farbdisplay (rot)
    Anzeigegenauigkeit ±2 % des Skalenendwerts ±1 Digit (bei einer Umgebungstemperatur von 25 ± 3 °C)
    Aktionsanzeigeleuchte Wenn der Schaltausgang EIN ist, ist das Licht eingeschaltet. OUT1: grün OUT2: rot
    Umweltbeständig Schutzstruktur IP40
    Betriebstemperaturbereich 5~50℃
    Spannung standhalten AC1000V 1-Minuten-Ladegerät und Gehäuse
    Isolationswiderstand 50 MΩ oder mehr (DC 500 V Megaohm) zwischen Ladegerät und Gehäuse
    Temperatureigenschaften ±2 % v.E. (bei 25°C im Betriebstemperaturbereich von 5 bis 50°C)
    Draht 5-adriges Kabel Ø3,5, 2 m Leiterquerschnittsfläche: 0,15 mm² (AWG26) Außendurchmesser des Isolators: 1,0 mm
    Hinweis: Wenn der Druck um den eingestellten Wert schwankt, kommt es zu Schwingungen, wenn die Hysterese nicht über dem Schwankungsbereich liegt.

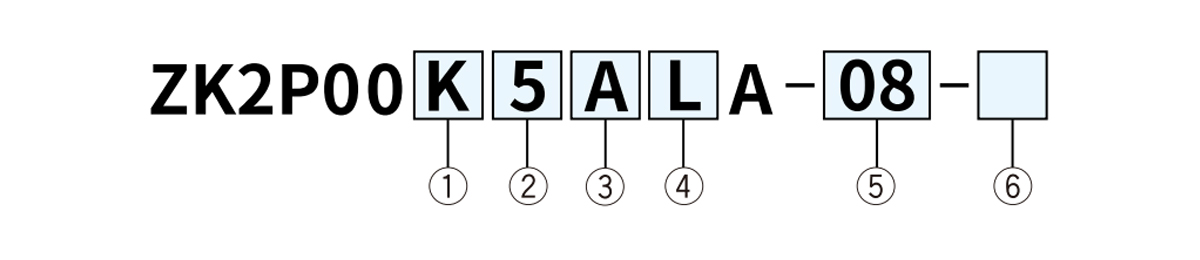

  • ①Kombination aus Versorgungsventil und Berstventil ③Vakuumdruckschalter, Drucksensor
    Mark Versorgungsventil Zerstörungsventil Mark Typ Druckbereich
    [kPa]     		Spezifikationen
    N.C. Selbsttragend N.C. NPN PNP Einheitenumrechnung
    Funktion Anmerkung 3)
    K ● - ● 2 Ausgänge
    R - ●Hinweis 2) ● A Vakuum-Druckschalter 0~-101 ● - ●
    Hinweis 1) Platzieren Sie ein Berstventil oder ein atmosphärisches Einlassventil in der Mitte der Vakuumleitung.
    Anm. 2) Wenn das Berstventil 20 ms oder länger eingeschaltet ist, bleibt der Zustand der Vakuumerzeugung erhalten, und wenn das Berstventil aktiviert wird, wird das Vakuum gestoppt.     		B ● - Keine (SI-Einheit festgelegt)
    C - ● ●
    ②Nennspannung (Versorgungsventil, Berstventil) D - O Keine (SI-Einheit festgelegt)
    Mark Spannung E -100~100 ● - ●
    5 DC24V F ● - Keine (SI-Einheit festgelegt)
    H - ● ●
    6 DC12V J - ● Keine (SI-Einheit festgelegt)
    Die Angabe ohne Einheitenumrechnung ist auf kPa festgelegt.
    ④Steckerspezifikationen (Versorgungsventil, Berstventil, Vakuumdruckschalter). ⑤ Vakuumdurchgang (V).
    Mark Versorgungsventil ·Destruction valve used 300 mm(plug assembly) Anmerkung 4) 2m (verkabelt mit Stecker) für Vakuum-Druckschalter 3 m (Draht integriert) wird in Drucksensorkomponenten verwendet Mark Vakuumanschluss (V).
    L ● ● 06 Ø 6
    L1 Keine ● 08 Ø 8
    L2 ● Keine

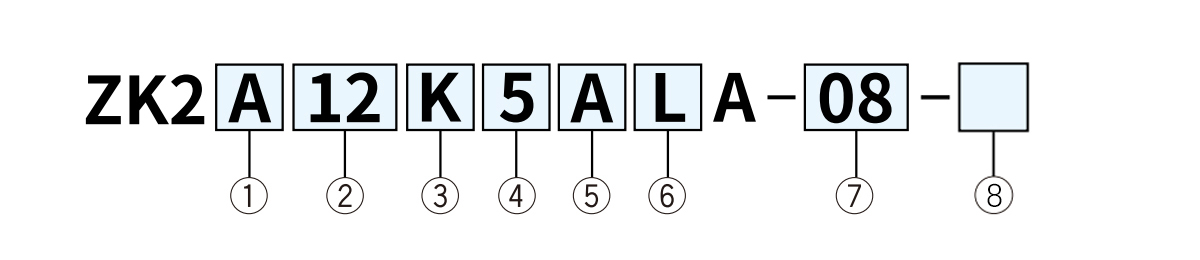

    ② Düsendurchmesser ④Nennspannung (Versorgungsventil, Berstventil) ⑤ Vakuumdruckschalter/Drucksensor
    Mark Düsendurchmesser Mark Spannung Mark Typ Druckbereich
    [kPa]     		Spezifikationen
    07 Ø 0.7 5 DC24V NPN PNP Mit Einheitenumrechnungsfunktion Anmerkung 4)
    10 Ø 1.0 2 Ausgänge
    12 Ø 1.2 6 DC12V A Vakuum-Druckschalter 0~-101 ● - ●
    15 Ø 1.5 B ● — Keine (SI-Einheit festgelegt)
    C — ● ●
    D - ● Keine (SI-Einheit festgelegt)
    ③Kombination aus Versorgungsventil und Berstventil E -100～100 ● — ●
    Mark Versorgungsventil Zerstörungsventil F ● — Keine (SI-Einheit festgelegt)
    N.C. Selbsterhaltender Typ N.C. H — ● ●
    K ● ● J — ● Keine (SI-Einheit festgelegt)
    R - ● Anmerkung 3) ● K Vakuum-Druckschalter with energy-saving function -100～100 ● - ●
    Anm. 3) Bei einer Ansteuerung für 20 ms oder länger bleibt der Zustand der Vakuumerzeugung erhalten, und wenn das Zerstörungsventil angesteuert wird, stoppt das Vakuum. Q ● -
    —     		Keine (SI-Einheit festgelegt)
    R — ● ●
    S - ● Keine (SI-Einheit festgelegt)
    ⑥ Steckerspezifikationen (Versorgungsventil, Berstventil, Vakuumdruckschalter)
    Mark Versorgungsventil, rupture valve used 300 mm (plug assembly) Anmerkung 5) 2 m (verkabelt mit Stecker) für Vakuum-Druckschalter ⑦Vakuumanschluss (V).
    L ● ● Mark Vakuumanschluss (V).
    L1 Keine ● 06 Ø 6
    L2 ● Keine 08 Ø 8
    W Mit Energiesparfunktion. Wird in Vakuum-Druckschaltern verwendet

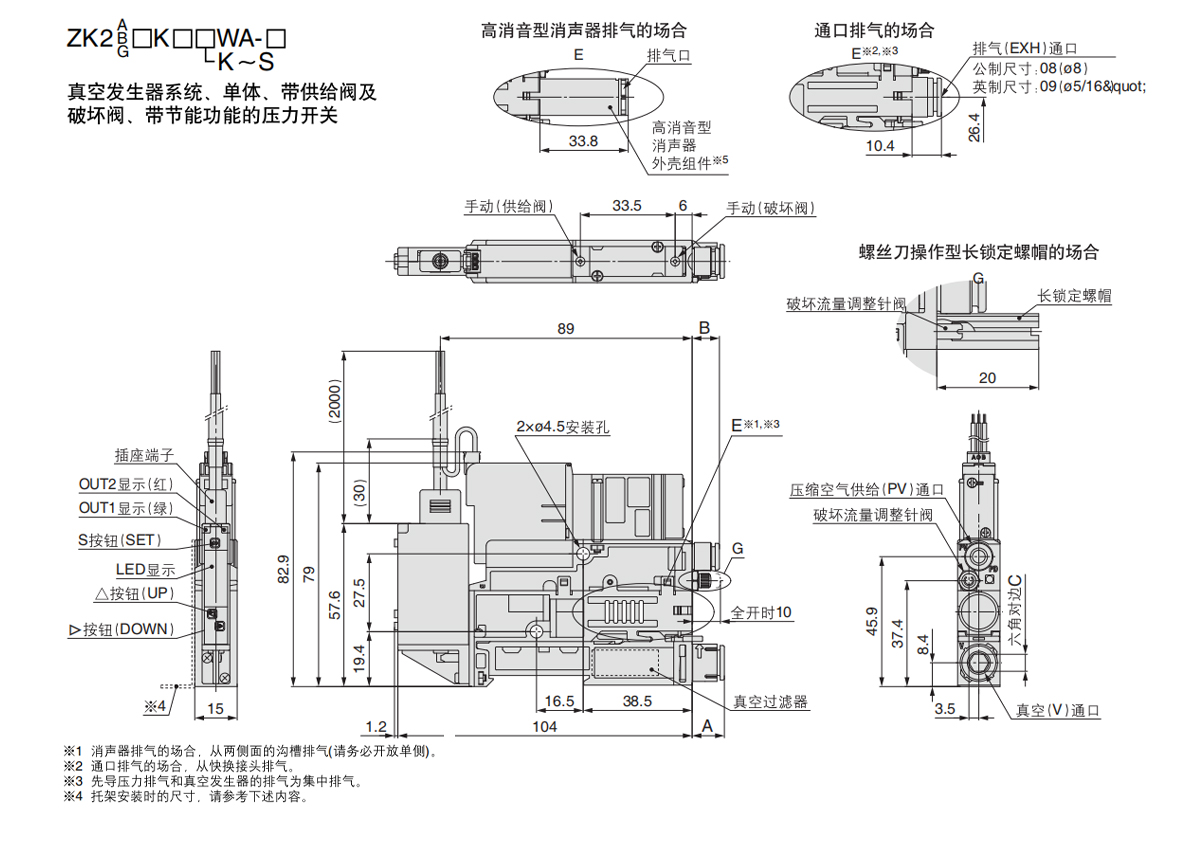

  • V-förmige Öffnung A C PV-Anschlusstyp B
    Metrische Abmessungen 06 Ø6 8.25 4 Metrische Abmessungen 06 06 9.7
    08 08 11.4 6
    Imperiale Abmessungen 07 01/4" 9.7 4.76 Imperiale Abmessungen 07 01/4" 12.3
    09 05/16" 11.4 6

    V-förmige Öffnung A C PV-Anschlusstyp B
    Metrische Abmessungen 06 06 8.25 4 Metrische Abmessungen 06 Ø6 9.7
    08 08 11.4 6
    Imperiale Abmessungen 07 01/4" 9.7 4.76 Imperiale Abmessungen 07 01/4" 12.3
    09 Ø5/16" 11.4 6

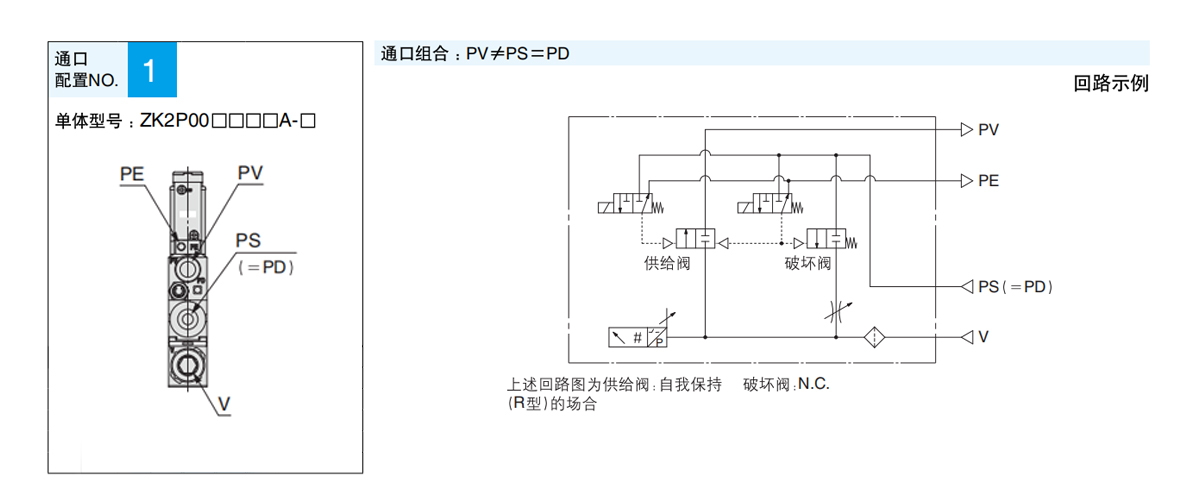

    System Vakuumpumpe
    Haupttyp Einzelgerät

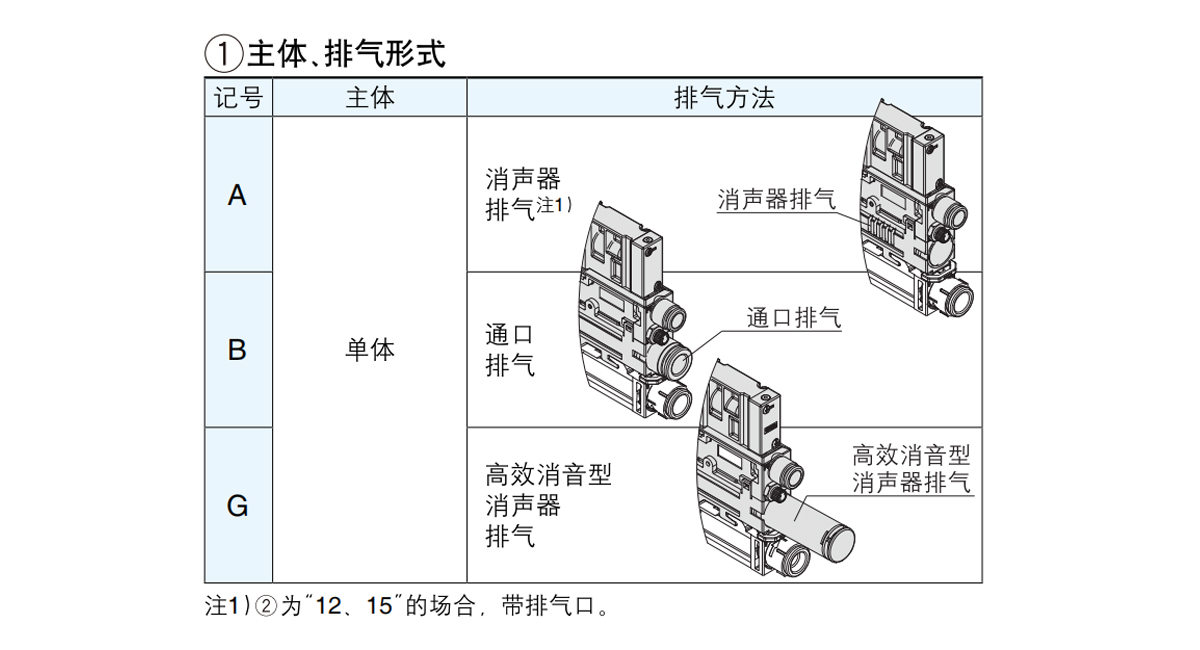

    Abgasmethode Kein Schalldämpfer
    Beispiele für Verwendungen, Zwecke usw. dieser Spezifikation Vakuumniveau -
    Auspuff -
    Druck brechen Gleicher Druck wie PS

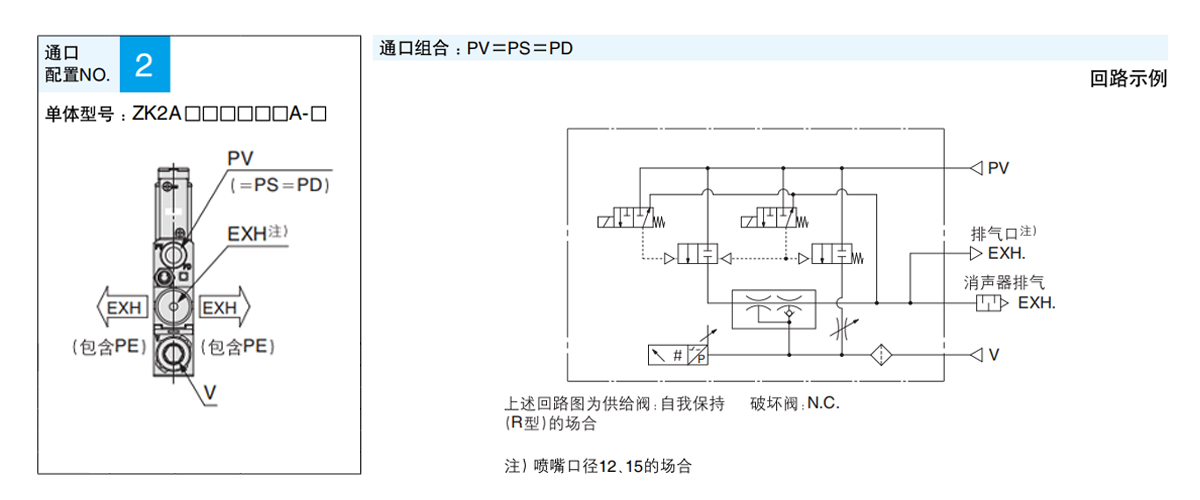

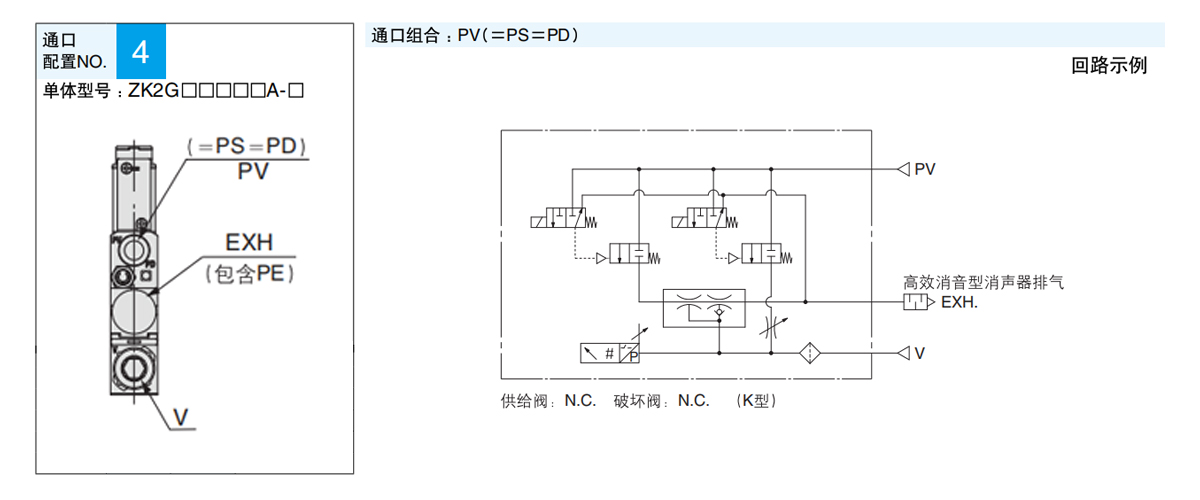

    System Vakuumgenerator
    Haupttyp Einzelgerät
    Abgasmethode Schalldämpferauspuff
    Beispiele für Verwendungen, Zwecke usw. dieser Spezifikation Vakuumniveau -
    Auspuff Emissionen innerhalb der Betriebsumgebung
    Druck brechen Identisch mit PV-Druck

    System Vakuumgenerator
    Haupttyp Einzelgerät
    Abgasmethode Auspuff öffnen
    Beispiele für Verwendungen, Zwecke usw. dieser Spezifikation Vakuumniveau -
    Auspuff Erfordert eine separate Abluft nach der Verrohrung
    Druck brechen Identisch mit PV-Druck

    System Vakuumgenerator
    Haupttyp Einzelgerät
    Abgasmethode Schalldämpferauspuff mit hoher Geräuschreduzierung
    Beispiele für Verwendungen, Zwecke usw. dieser Spezifikation Vakuumniveau -
    Auspuff Emissionen innerhalb der Betriebsumgebung
    Druck brechen Identisch mit PV-Druck
