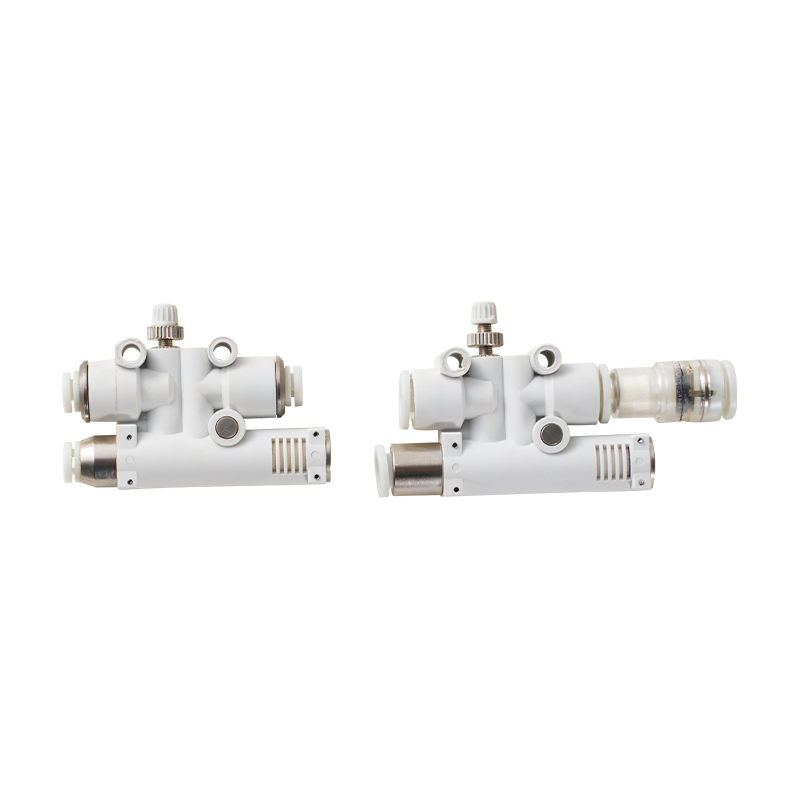

Vakuumgenerator der VY-Serie Lieferanten

Zuhause / Produkte / Vakuumkomponenten / Kombinierter Vakuumerzeuger / Vakuumgenerator der VY-Serie

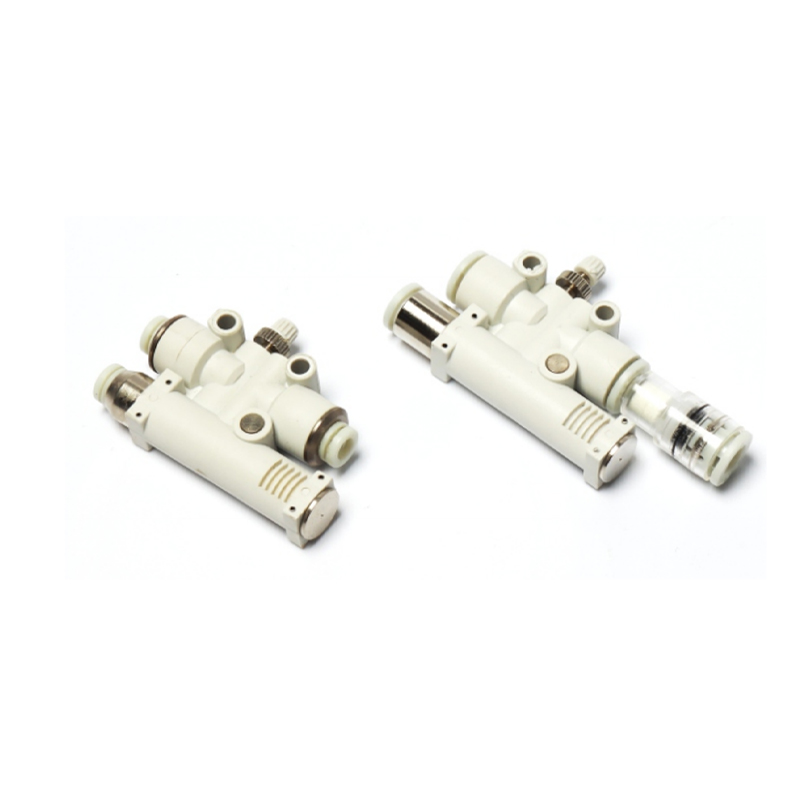

Vakuumgenerator der VY-Serie Vakuumgenerator der VY-Serie
  • Vakuumgenerator der VY-Serie
  • Vakuumgenerator der VY-Serie
Kombinierter Vakuumerzeuger

Vakuumgenerator der VY-Serie

1. Im Vergleich zu herkömmlichen Vakuumerzeugern mit Magnetventilen steht bei diesem Produkt die Wirtschaftlichkeit stärker im Fokus.
2. Der Zerstörungsprozess wird ausgelöst, während die Auswurfvorrichtung den Lufteinlass stoppt, um eine funktionierende Freisetzung sicherzustellen. Im Vergleich zu herkömmlichen unabhängigen Auswurfgeräten kann durch Belasten des Absperrventils eine Hochgeschwindigkeitszirkulation erreicht werden.
3. Dieses Produkt ist klein und leicht und kann am Ende des Vakuumkreislaufs der Auswurfvorrichtung installiert werden.
4. Der Zerstörungsmechanismus kann in die Auswurfvorrichtung integriert werden. Durch Öffnen und Schließen der Luftzufuhr zum Gerät kann das Gerät vollständig von der Vakuumerzeugung auf die Vakuumfreisetzung umgestellt werden

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Kein vorheriger Artikel
WEITER：Vakuumgenerator der Serie ZK2A
  • Flüssig Luft
    Druckbereich (0,3 bis 0,7 MPa)
    Nenndruck H, L: (0,5 MPa)/E: (0,35 MPa)
    Betriebstemperaturbereich 5 bis 50 °C (41 bis 122 °F)
    Schmierung Keine Anforderungen

    Spezifikationen für die Vakuumfiltration
    Flüssig Luft
    Druckbereich -29,5 bis 0 inHg (-100 bis 0 kPa)
    Filtergenauigkeit 10 μm
    Temperaturbereich 32 bis 140 °F (0 bis 60 °C) (kein Gefrieren)
    Filterbereich Größe 44: 0,8 cm² / Größe 66: 1,1 cm²

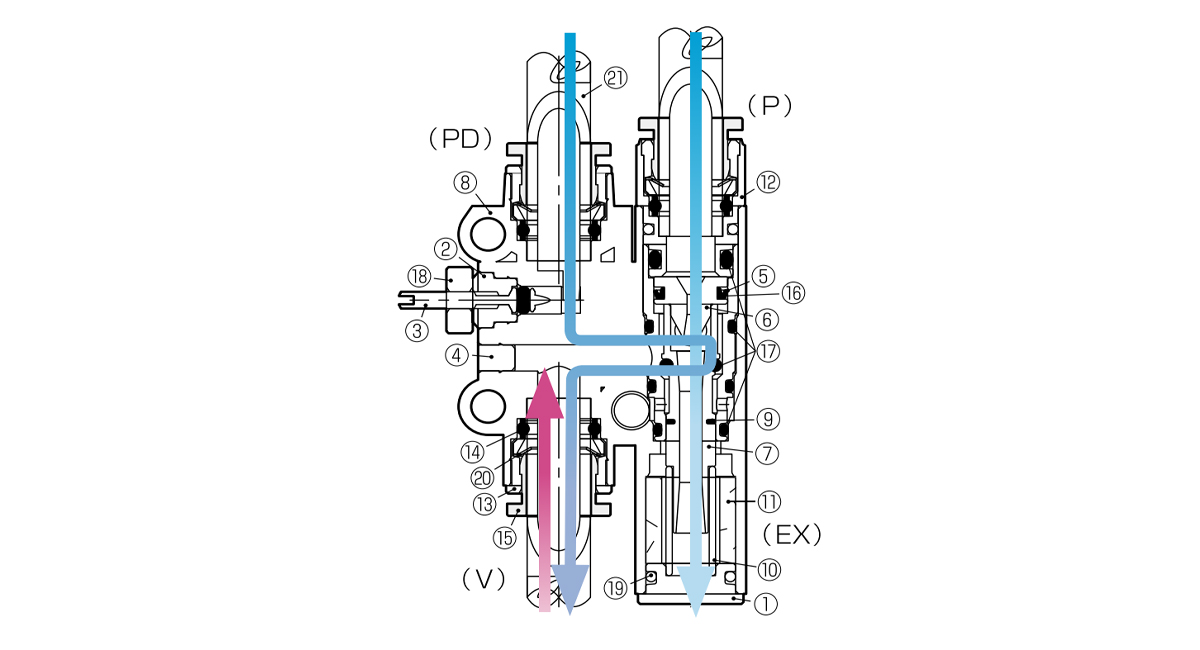

  • Nein. Teil Nickel
    ① Endstopfen Vernickeltes Kupfer
    ② Ventilkörper Vernickeltes Kupfer
    ③ Einstellnadel Edelstahl
    ④ Stecker Vernickeltes Kupfer
    ⑤ Ärmel Vernickeltes Kupfer
    ⑥ Düsenkolben Vernickeltes Kupfer
    ⑦ Diffusorschaft Vernickeltes Kupfer
    ⑧ Kunststoffkörper PBT
    ⑨ Wellendichtungsgummi Naturkautschuk
    ⑩ Diffusordichtungsgummi Edelstahl
    ⑪ Schalldämpferelement Polyvinylalkohol-Formaldehyd
    ⑫ Kupferschale Eins
    ⑬ Führungsring Vernickeltes Kupfer
    ⑭ Elastischer Ärmel Nitrilkautschuk
    ⑮ Freigabering Tankstelle
    ⑯ Y-Dichtungsgummi Nitrilkautschuk
    ⑰ O-Ring Nitrilkautschuk
    ⑱ Kontermutter Aluminium
    ⑲ Federstift Edelstahl
    ⑳ Sperrklaue Edelstahl
    ㉑ Luftrohr Polyurethan, Nylon usw.

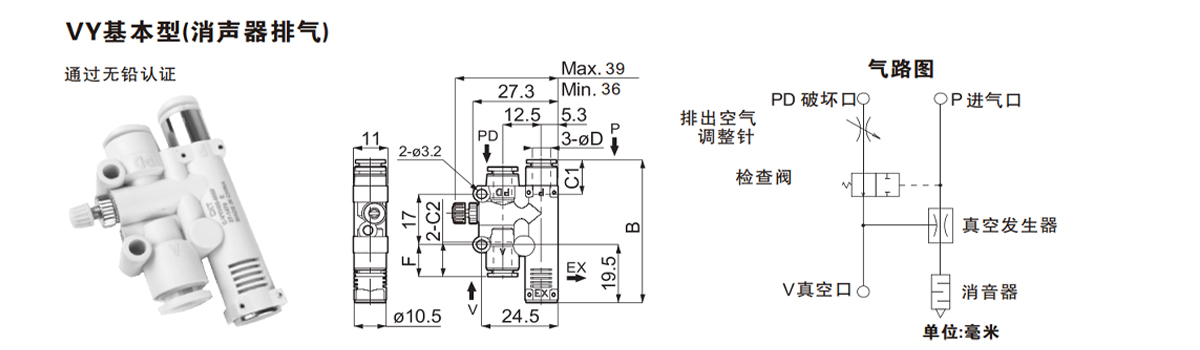

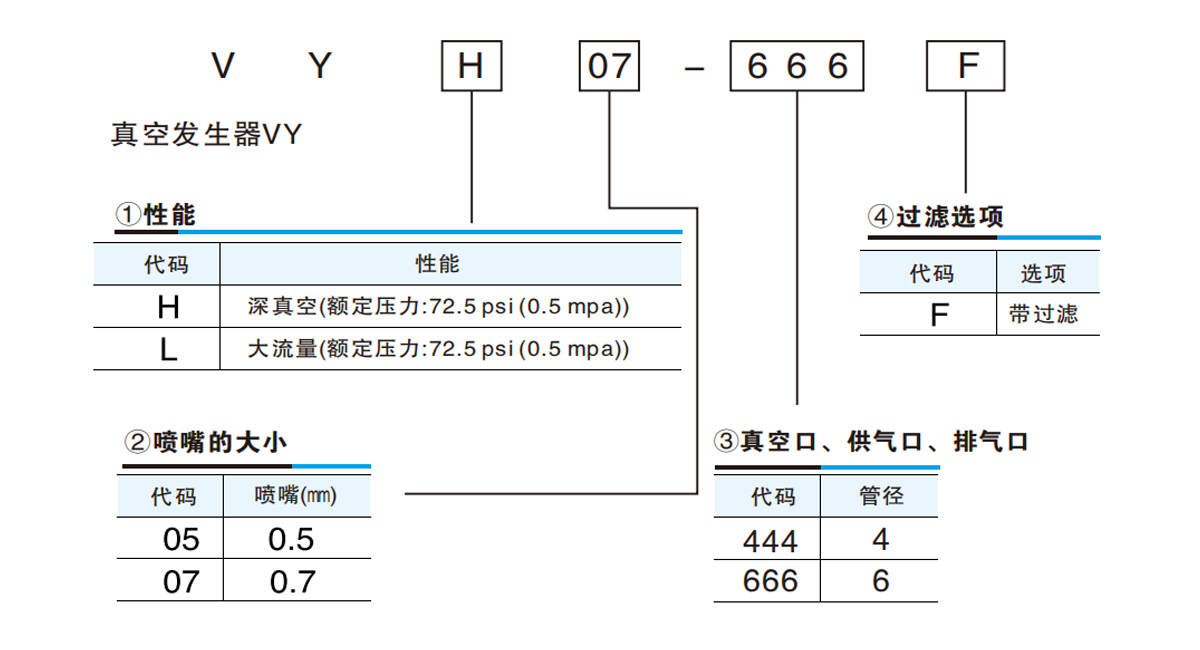

    Modellll Rohrdurchmesser ØD B F C1 C2 Düsendurchmesser Nenndruck (MPa) Vakuum (-kPa) Inhalationsflussrate (l/min) Verbrauch (l/min) Gewicht (g)
    VYH05-444 4 50 10.4 10.9 11 0.5 0.5 90 7 11.5 19
    VYH05-666 6 52 10.8 11.7 16 20
    VYH07-444 4 50 10.4 10.9 11 0.7 92 12.5 23
    VYH07-666 6 52 10.8 11.7 16
    VYL05-444 4 50 10.4 10.9 11 0.5 0.5 66 12 11.5 19
    VYL05-666 6 52 10.8 11.7 16 20
    VYL07-444 4 50 10.4 10.9 11 0.7 18 23 19
    VYL07-666 6 52 10.8 11.7 16 21 20

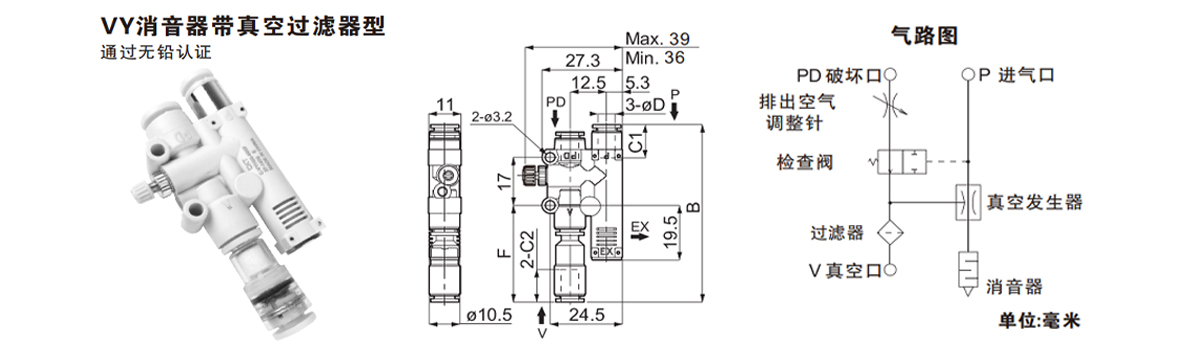

    Modellll Rohrdurchmesser ØD B F C1 C2 Düsendurchmesser Nenndruck (MPa) Vakuum (-kPa) Inhalationsflussrate (l/min) Verbrauch (l/min) Gewicht (g)
    VYH05-444F 4 65 34.1 10.9 11 0.5 0.5 90 7 11.5 21
    VYH05-666F 6 68 34.4 11.7 11.6 22
    VYH07-444F 4 65 34.1 10.9 11 0.7 92 12.5 23 21
    VYH07-666F 6 68 34.4 11.7 11.6 22
    VYL05-444F 4 65 34.1 10.9 11 0.5 0.5 66 12 11.5 21
    VYL05-666F 6 68 34.4 11.7 11.6 22
    VYL07-444F 4 65 34.1 10.9 11 0.7 18 23 21
    VYL07-666F 6 68 34.4 11.7 11.6 21 22

    Einheit: mm

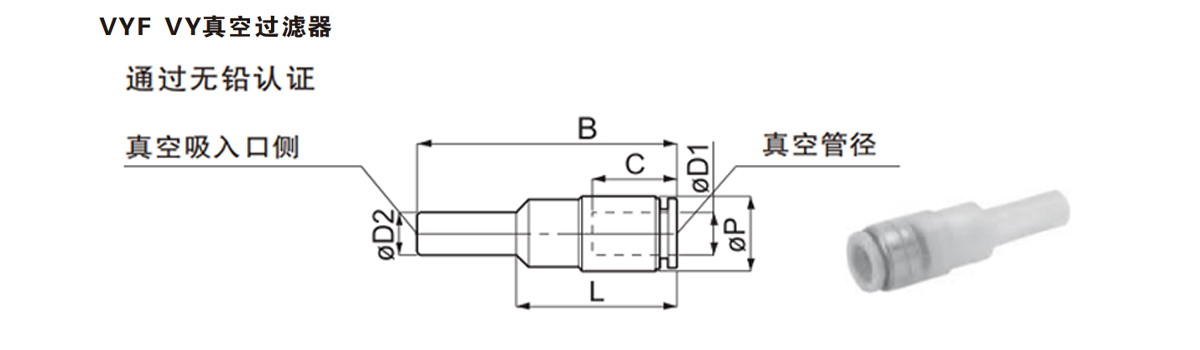

    Modellll Rohr 0.D. ØD1 Steckverbinder Außendurchmesser ØD2 B L C ØP Gewicht (g) Filterfläche (cm²)
    VYF44M 4 4 34.7 21.5 11 8 1.5 0.8
    VYF66M 6 6 35.2 21.8 11.6 10.5 2.5 1.1

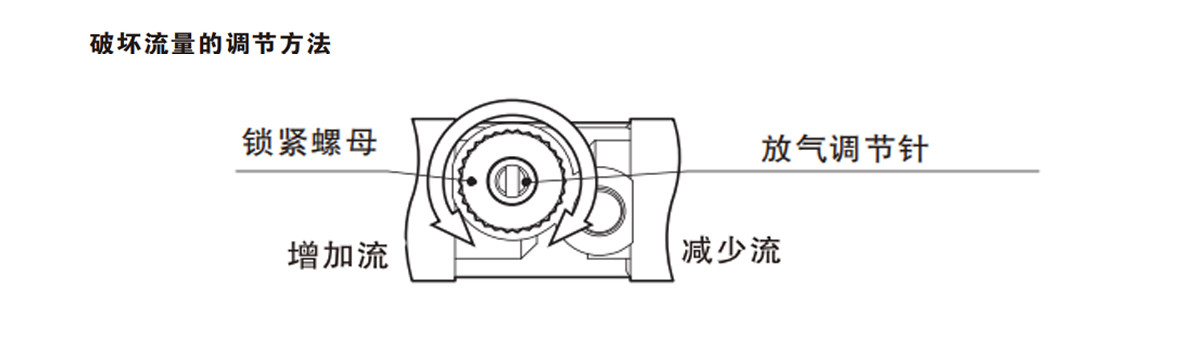

    Wenn Sie die Durchflussmenge einstellen, drehen Sie die Einstellnadel im Uhrzeigersinn, um die Durchflussmenge zu verringern, und gegen den Uhrzeigersinn, um die Durchflussmenge zu erhöhen. Sobald die Einstellung abgeschlossen ist, achten Sie darauf, die Mutter zu sichern.

    Vakuumgenerator V

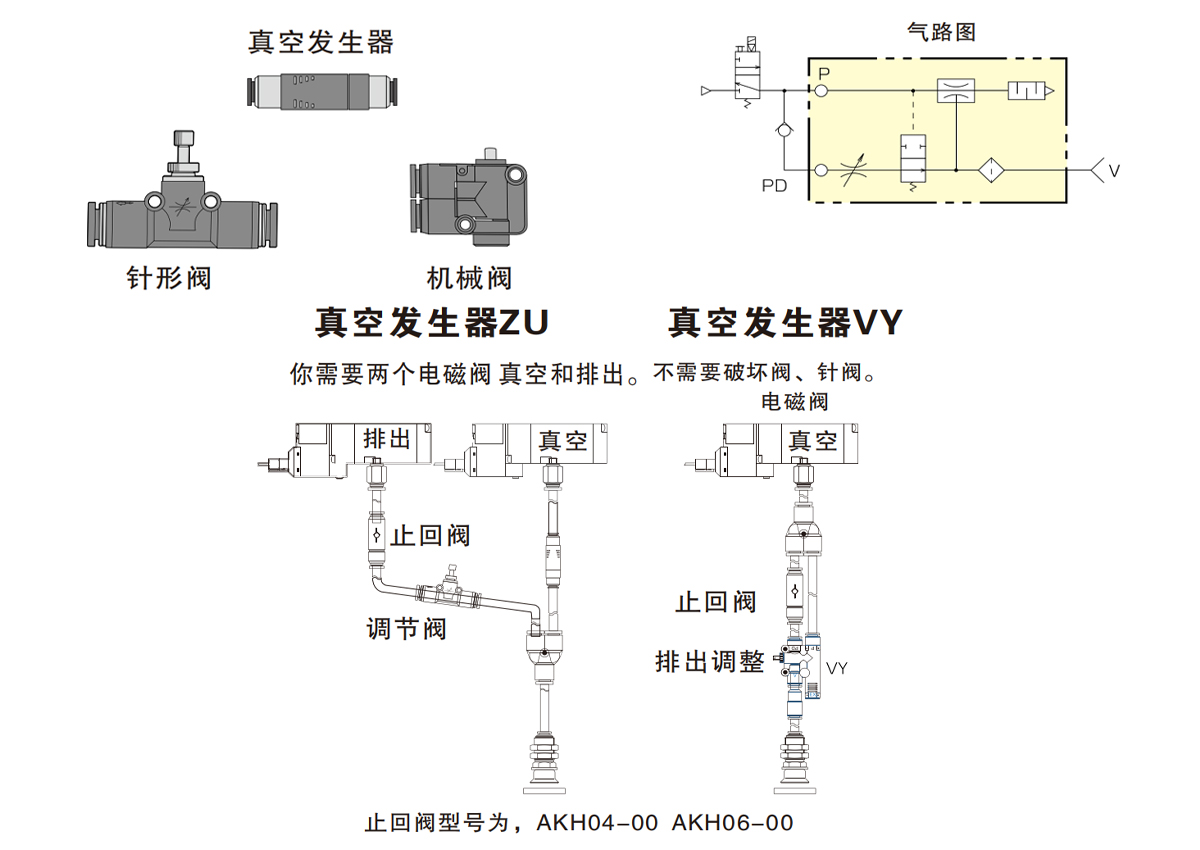

    1. Im Vergleich zu herkömmlichen Vakuumerzeugern mit Magnetventilen wird bei diesem Produkt mehr Wert auf die Wirtschaftlichkeit gelegt.
    2. Es erzeugt einen Zerstörungsprozess, während die Auswurfvorrichtung die Luftzufuhr stoppt und so die Arbeitsfreigabe gewährleistet. Im Vergleich zu herkömmlichen unabhängigen Auswurfgeräten kann ein Hochgeschwindigkeitszyklus durch Laden eines Absperrventils erreicht werden.
    3. Dieses Produkt ist kompakt und leicht und kann am Ende des Vakuumkreislaufs des Auswurfgeräts installiert werden.
    4. Der Unterbrechungsmechanismus kann in die Auswurfvorrichtung integriert werden. Durch die Steuerung der Luftzufuhr zum Gerät kann das Gerät vollständig von der Vakuumerzeugung auf die Vakuumfreisetzung umgestellt werden.

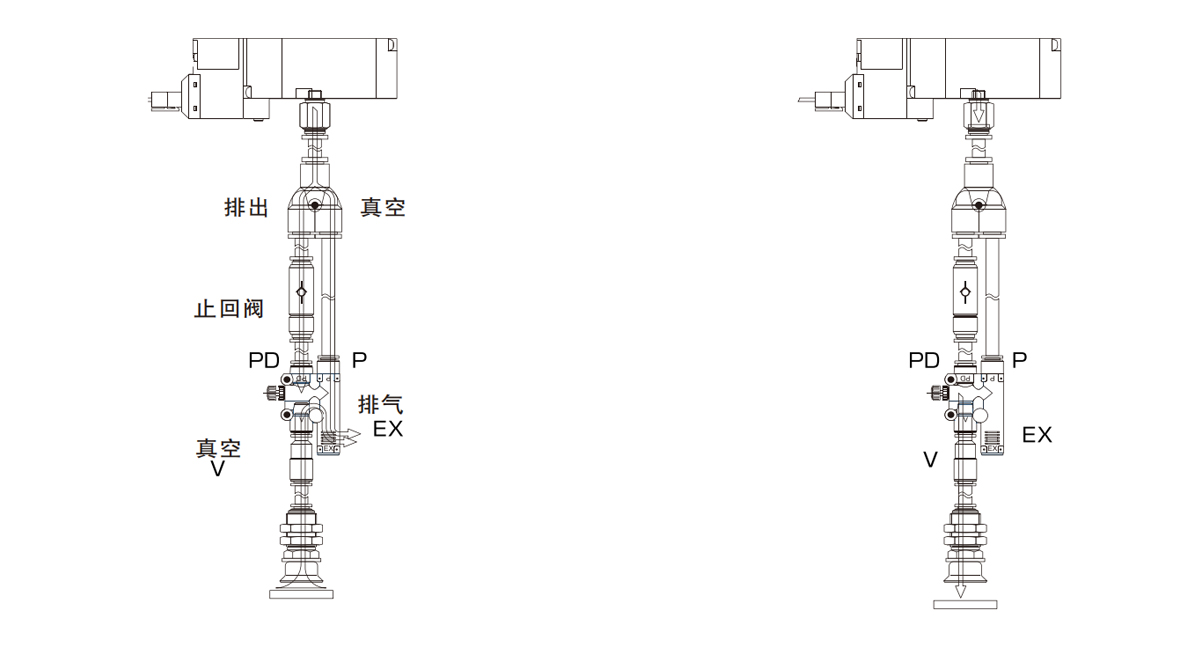

    1. Verbinden Sie den P-Anschluss und den PD-Anschluss mit dem Rückschlagventil (separat erhältlich).
    2. Der Restdruck zwischen Rückschlagventil und PD-Anschluss wird zur Blasluft.
    3. Die Durchflussmenge der Blasluft wird über die Auslösenadel eingestellt.
    4. Die Blasluftzeit kann durch die Länge der Leitung zwischen dem Rückschlagventil und dem PD-Anschluss gesteuert werden.
