Integrierter Vakuumgenerator der CTM/CTX I-Serie Lieferanten

Zuhause / Produkte / Vakuumkomponenten / Kombinierter Vakuumerzeuger / Integrierter Vakuumgenerator der CTM/CTX I-Serie

Integrierter Vakuumgenerator der CTM/CTX I-Serie Integrierter Vakuumgenerator der CTM/CTX I-Serie
  • Integrierter Vakuumgenerator der CTM/CTX I-Serie
  • Integrierter Vakuumgenerator der CTM/CTX I-Serie
Kombinierter Vakuumerzeuger

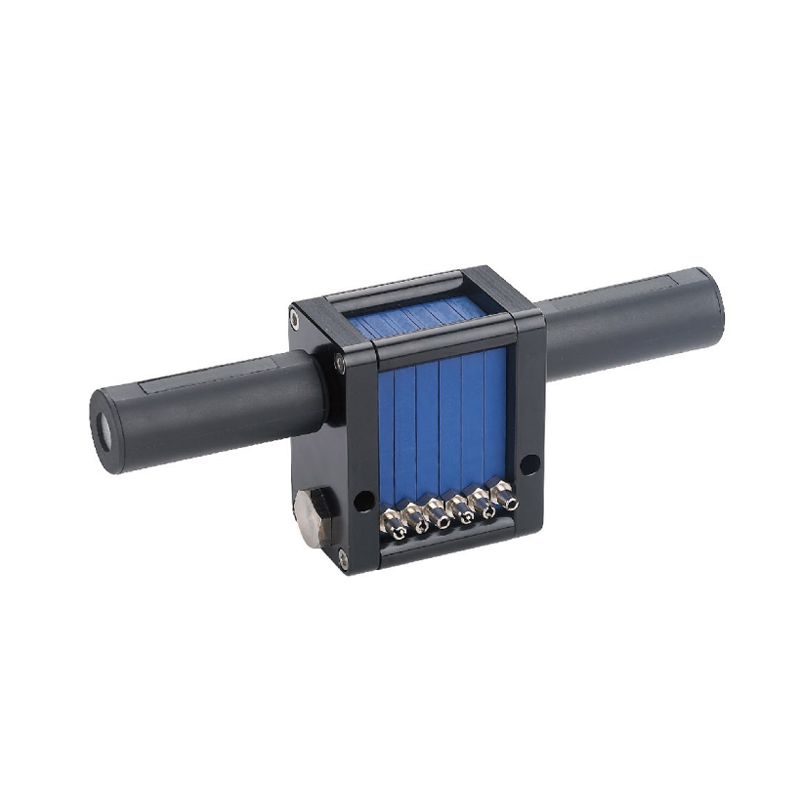

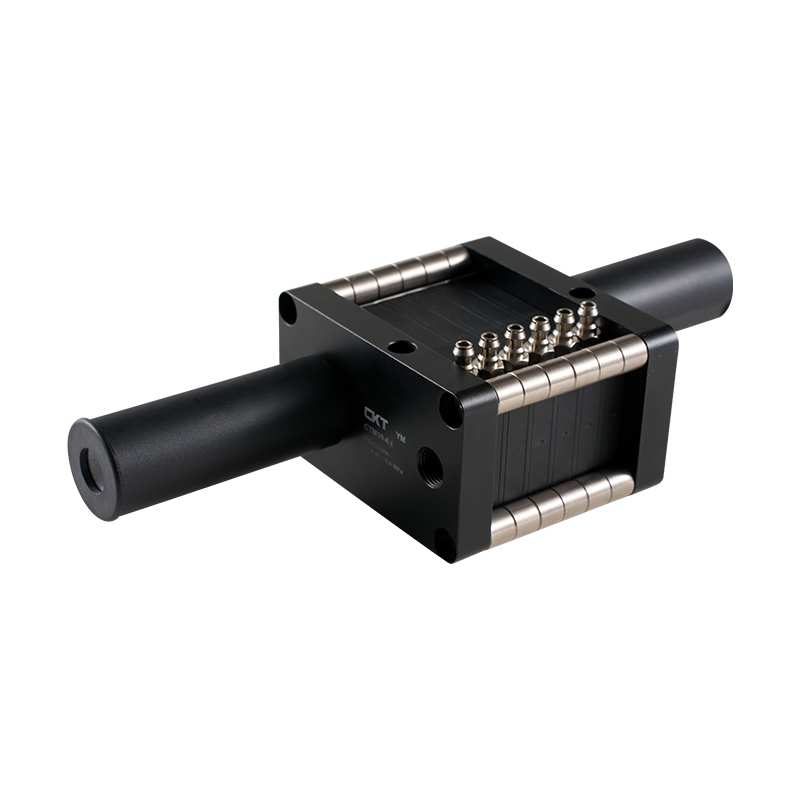

Integrierter Vakuumgenerator der CTM/CTX I-Serie

Der integrierte Vakuumgenerator der CTM/CTX I-Serie ist ein kompaktes und effizientes Vakuumgeneratormodul, das für die automatisierte Handhabung konzipiert ist. Es erzeugt durch Druckluftstrahlen einen sofortigen Unterdruck, ersetzt herkömmliche Vakuumpumpen und eignet sich für Szenarien mit begrenztem Platzangebot und hoher Belastung.

Hauptmerkmale

1. Jet-Entrainment-Technologie

Keine mechanisch beweglichen Teile, rein pneumatische Vakuumerzeugung (typischer Wert -85 kPa), lange Lebensdauer und wartungsfrei.

Der mehrstufige Expansionskanal reduziert den Gasverbrauch um mehr als 40 %, geeignet für Gasquellen mit 0,1–1,5 MPa.

2. Extrem schnelle Reaktionsfähigkeit

Erzeugen/Ablassen des Vakuums in Millisekunden, unterstützt Hochfrequenzbetrieb von 300 Mal/Minute.

Betrieb in einem breiten Temperaturbereich (-20℃~80℃), beständig gegen Staub und Ölnebel.

3. Gebrauchsfertige Architektur

Im Hauptkörper sind Filter- und Schalldämpfereinheiten integriert, die direkt an den Saugnapf oder das Ende des Roboterarms angeschlossen werden können.

Das modulare Design unterstützt die Durchflussregelung mit variabler Frequenz und ist mit der SPS/IIoT-Steuerung kompatibel.
4. Anpassungsfähigkeit an Szenarien

Lösen Sie die Platzbeschränkung des Roboterhandgelenks und realisieren Sie das Greifen mit integriertem Vakuum.
Das ölfreie Design erfüllt die Sauberkeitsanforderungen von Lebensmitteln/Pharmazeutika und kann elektronische Komponenten im Millimeterbereich verarbeiten.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Vakuumgenerator der Serie ZK2A
WEITER：Kein nächster Artikel
  • Vakuumfluss (l/min) verschiedener Vakuumniveaus (-kPa)
    Modellll Spezifi
    -Kation     		Versorgung
    Druck
    (Balken)     		Luft
    Verbrauch
    (l/min)     		0 10 20 30 40 50 60 70 80 90 Max.
    Vakuumniveau
    (-kPa)
    Gemeinschaftsmarke 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    CTX 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    Evakuierungszeit (s/l) zum Erreichen verschiedener Werte (-kPa)
    Modellll Spezifi
    -Kation     		Versorgung
    Druck
    (Balken)     		Luft
    Verbrauch
    (l/min)     		10 20 30 40 50 60 70 80 90 Max.
    Vakuumniveau
    (-kPa)
    Gemeinschaftsmarke 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    CTX 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    Leistungsparameter
    Modellll Spezification Versorgung pressure
    (MPa)     		Max. Vakuumniveau
    (-kPa)     		Max. Vakuumfluss
    (l/min)     		Luft consumption
    (l/min)     		Geräuschpegel
    (dB(A))     		Gewicht
    (g)     		Empfohlener Schlauchdurchmesser
    (mm)
    Luft supply
    (P)     		Vakuum
    (V)     		Auslassöffnung
    (E)
    Gemeinschaftsmarke 05×2 0,45-0,6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25x5 71-104 60-65 255 8 3/8×1
    05x6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    Gemeinschaftsmarke 10×2 0,45-0,6 85 32x2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10x4 32×4 121-167 60-65 247 10 3/8×1
    10x5 32×5 151-212 60-65 255 10 3/8×1
    10x6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    CTX 05×2 0,45-0,6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23x3 65-73 55-60 80 6 3/8×1
    05x4 23x4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23x6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23×8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    CTX 10x2 0,45-0,6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10x3 32x3 130-145 63-65 80 6 3/8×1
    10x4 32x4 173-193 63-65 247 8 3/8×1
    10x5 32x5 215-241 63-65 255 8 3/8×1
    10x6 32x6 260-288 63-65 281 10 3/8×2
    10x7 32x7 303-337 63-65 299 10 3/8x2
    10x8 32x8 346-385 63-65 327 10 3/8×2
    10x9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    *Markierung: Arbeitstemperatur der Produkte dieser Serie -20° bis 80°, maximaler Versorgungsdruck 7bar.

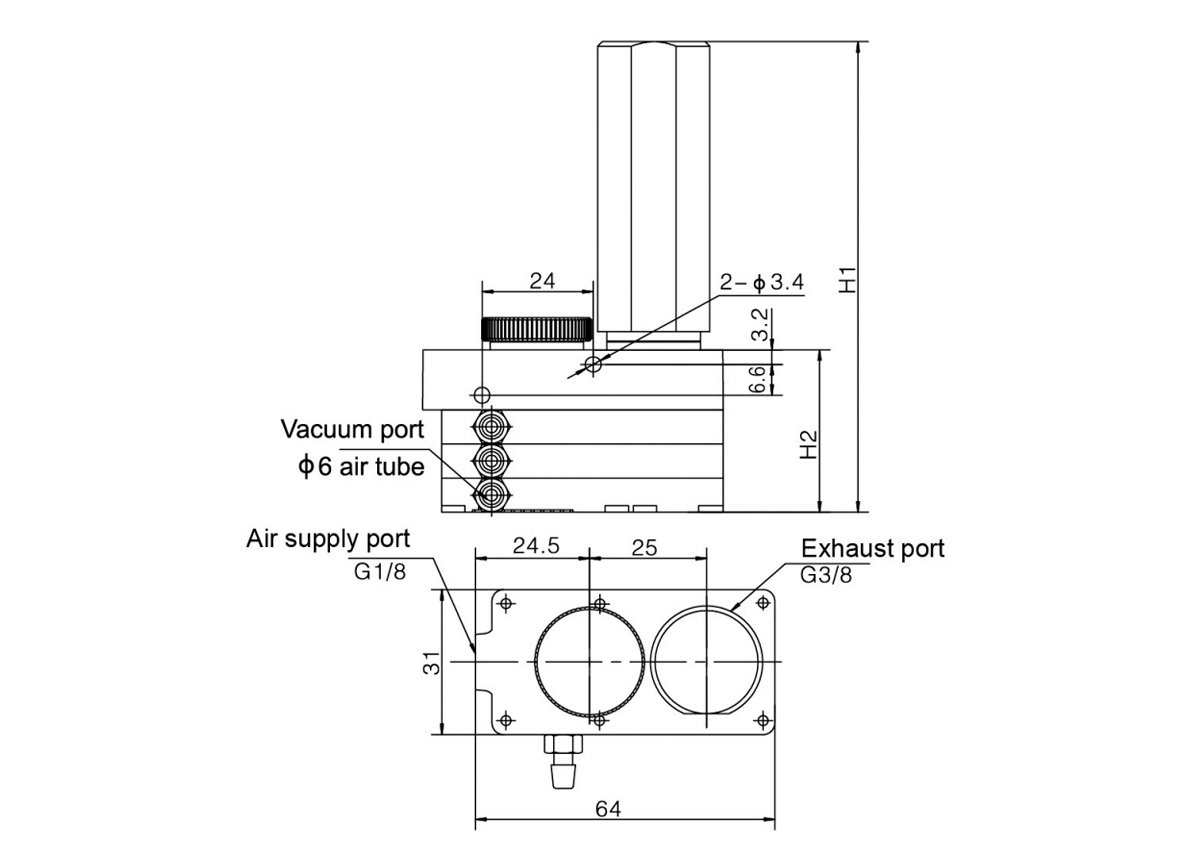

  • Modelll Spezifikation H1 H2 Luftversorgungsanschluss
    Spezifikation     		Vakuumanschluss
    Spezifikation     		Auslassöffnung
    Spezifikation
    CT M
    CT X     		5(10)×2 91.5 27.5 G1/8F M5 φ6 Externer Schalldämpfer
    5(10)×3 99 35 G1/8F M5 φ6 Externer Schalldämpfer

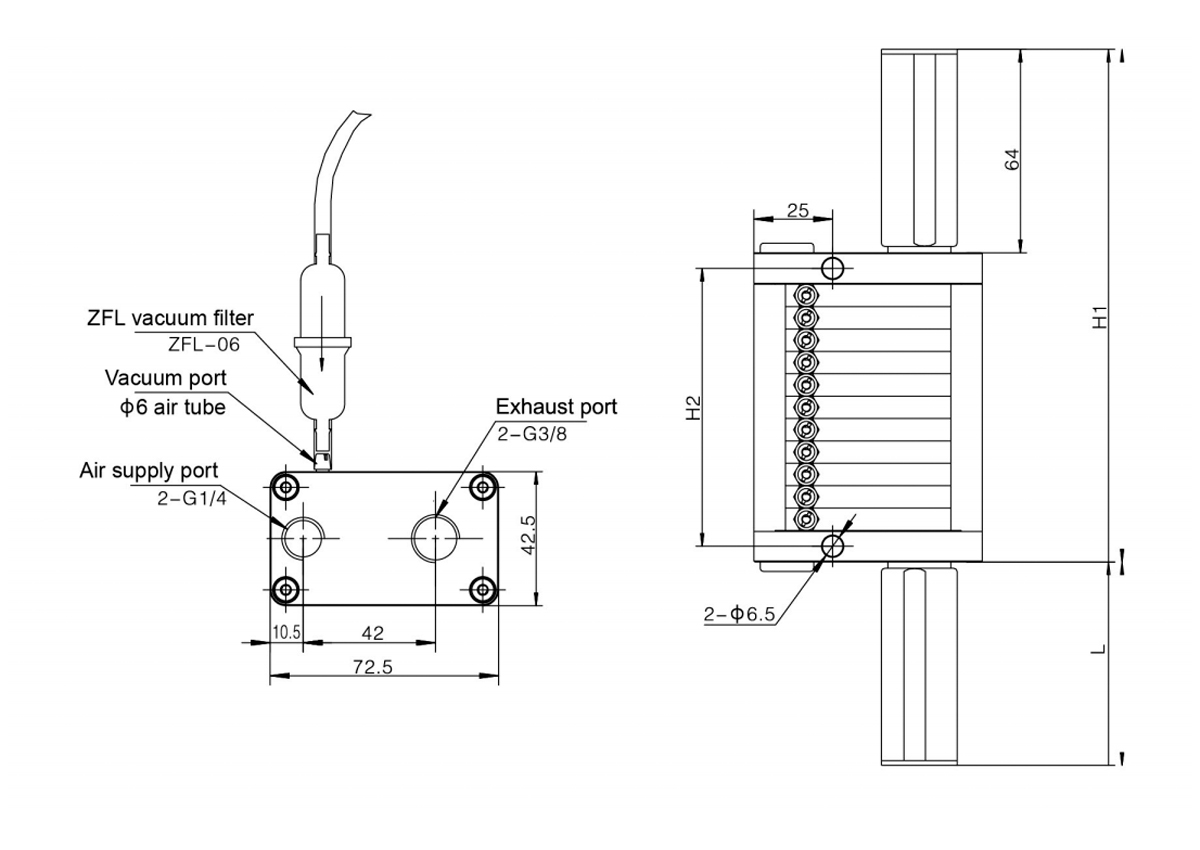

    Modelll Verbundplatte 5 10 Luftversorgungsanschluss specification Vakuumanschluss specification Auslassöffnung specification
    H1 H2 L H1 H2 L
    Gemeinschaftsmarke
    CTX     		4 113 39 - 113 39 - G 1/4F M5 φ6
    Luftschlauch     		Externer Schalldämpfer
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
