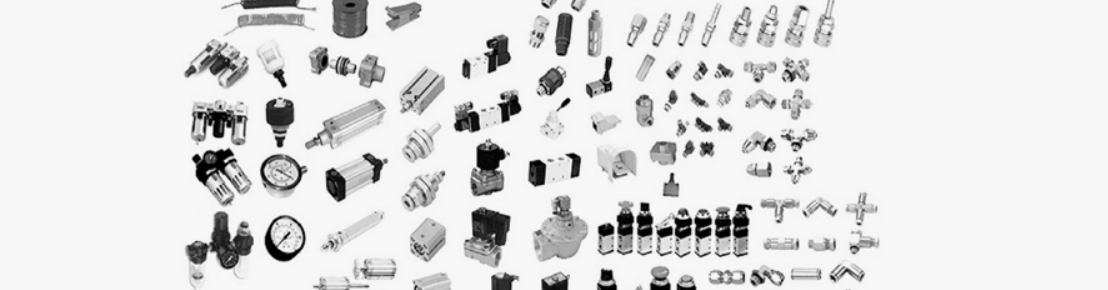

Pneumatische Komponenten spielen eine entscheidende Rolle in der automatisierten Produktion, darunter Zylinder, Pneumatikventile, Luftquellenprozessoren, Luftschläuche und Anschlüsse. Ausfälle führen häufig zu Anlagenstillständen und einer verringerten Produktionseffizienz. Daher ist die Beherrschung von Methoden zur schnellen Fehlerbehebung bei pneumatischen Fehlern für das Wartungspersonal und Anlageningenieure in Fabriken von entscheidender Bedeutung. In diesem Artikel wird ausführlich erläutert, wie Fehler an pneumatischen Komponenten anhand von sechs Aspekten effizient lokalisiert werden können.
1. Überprüfen Sie zunächst die Luftquelle: Ist der Druck normal?
Ungewöhnliche Luftquellenbedingungen sind eine der Hauptursachen für Ausfälle pneumatischer Systeme. Daher besteht der erste Schritt darin, Folgendes zu prüfen:
Funktioniert der Luftkompressor normal? Stellen Sie sicher, dass ausreichend Luft austritt.
Entspricht der Druck im Lufttank dem Standard? Niedriger Druck kann dazu führen, dass das System schwach wird oder eine Fehlfunktion aufweist.
Der Zustand des Luftquellen-Triplets: Ist der Filter verstopft? Gibt es Wasseransammlungen im Abfluss? Ist das Druckminderventil falsch eingestellt?
Ist der Schmierstoffgeber nicht ausreichend geschmiert? Eine unzureichende Schmierung kann zu Zylinder- und Ventilverschleiß oder zum Blockieren führen.
Wenn ein unzureichender Gasdruck festgestellt wird, sollten die Einstellungen oder die Reinigung von der Gaszufuhrseite aus begonnen werden.
2. Überprüfen Sie die Luftschläuche und Anschlüsse: Sind Undichtigkeiten vorhanden?
Luftlecks können zu einem instabilen Systemdruck, einem langsamen Betrieb oder sogar einer vollständigen Abschaltung führen.
Methoden zur Fehlerbehebung:
Seifenwasser aufsprühen und beobachten, ob es schäumt – die einfachste Methode.
Überprüfen Sie den Luftstrom mit Ihren Ohren und Händen – achten Sie auf Zischgeräusche.
Beobachten Sie, ob der Luftschlauch altert, verhärtet oder beschädigt ist.
Überprüfen Sie, ob die Schnellkupplungen locker sind oder ob die Dichtungen abgenutzt sind.
Zu den Lösungen gehören in der Regel der Austausch des Luftschlauchs, das Festziehen der Anschlüsse, das erneute Einsetzen der Schnellkupplungen oder der Austausch der Dichtungen.
3. Überprüfen Sie die Funktion der Pneumatikventile: Sind sie blockiert oder blockiert?
Nach längerem Betrieb kann es bei pneumatischen Ventilen zu einem Festsitzen des Ventilkerns, einer Verstopfung durch Verunreinigungen oder einer Beschädigung der Spule kommen.
Schnelle Schritte zur Fehlerbehebung:
Prüfen Sie, ob der Handknopf am Ventilgehäuse reibungslos funktioniert.
Überprüfen Sie, ob die Magnetspule mit Strom versorgt wird und ob die Kontrollleuchte leuchtet.
Zerlegen Sie das Ventilgehäuse und prüfen Sie, ob sich im Inneren Verunreinigungen wie Schlamm und Staub befinden.
4. Überprüfen Sie den Zustand des Zylinders: Steckt er fest oder hat er nicht genügend Schub?
Zylinder sind die häufigsten Aktuatoren in pneumatischen Systemen und ihre Fehlermerkmale sind offensichtlich:
Drücken Sie auf die Kolbenstange, um festzustellen, ob die Bewegung gleichmäßig ist.
Achten Sie auf Luftlecks, um festzustellen, ob die Dichtungen verschlissen sind.
Überprüfen Sie, ob dem Zylinder die Schmierung fehlt oder er sich trocken anfühlt.
Überprüfen Sie, ob die Dämpfungsvorrichtung zu fest angezogen ist, was zu einem langsamen Betrieb führt.
Wenn der Zylinderschub nicht ausreicht, überprüfen Sie die Druckeinstellungen oder ersetzen Sie die Dichtungskomponenten.
5. Systemdruck und Drosseleinstellungen prüfen: Sind sie falsch eingestellt?
Druck-, Durchfluss- und Drosselwerte wirken sich direkt auf die Geschwindigkeit und Leistung des Systems aus:
Niedriger Druck vom Druckminderventil – unzureichender Schub.
Drosselklappenöffnung zu klein – langsame Zylinderbewegung.
Eingeschränkter Auslass – träge Reaktion.
Ungeeignete Einstellungen des Geschwindigkeitsregelventils wirken sich auf die Zykluszeit der Ausrüstung aus.
Eine Neuanpassung von Druck- und Drosselwerten stellt in der Regel schnell den Normalbetrieb wieder her.
6. Überprüfen Sie das Steuerungssystem: Sind die Signale abnormal?
In Systemen, die elektrische und pneumatische Steuerung kombinieren, können abnormale Steuersignale auch zu Fehlfunktionen pneumatischer Komponenten führen:
Überprüfen Sie, ob die SPS-Ausgangspunkte funktionieren.
Überprüfen Sie, ob die Verkabelung des Magnetventils offen ist oder einen schlechten Kontakt hat.
Überprüfen Sie, ob die Sensor- und Endschaltersignale normal sind.
Stellen Sie sicher, dass die Programmlogik korrekt ist und keine Verriegelungskonflikte vorliegen.
Wenn die Signale falsch sind, passen Sie das elektrische Steuerprogramm an oder ersetzen Sie die beschädigten elektronischen Komponenten umgehend.
Diese Methode der Fehlerbehebung von außen nach innen und von einfach bis komplex kann die Wartungseffizienz erheblich verbessern, Ausfallzeiten reduzieren und sicherstellen, dass die Ausrüstung einen effizienten und stabilen Betrieb aufrechterhält.
