Was ist ein Luftzylinder und wie funktioniert er?
Ein Luftzylinder – allgemein bekannt als Pneumatikzylinder oder Luftzylinder – ist ein mechanisches Gerät, das Druckluftenergie in lineare oder rotierende mechanische Bewegung umwandelt. In der industriellen Praxis handelt es sich um eine der am weitesten verbreiteten Antriebstechnologien: Schätzungen von Grand View Research (2023) beziffern den weltweiten Markt für Pneumatikzylinder auf etwa 14,7 Milliarden US-Dollar , mit einer prognostizierten CAGR von 5,2 % bis 2030, angetrieben durch Automatisierung, Verpackung und Automobilherstellung.
Im Kern funktioniert der Luftzylinder nach einem einfachen Prinzip. Druckluft – in industriellen Anwendungen typischerweise mit 60–150 PSI (4–10 bar) – wird in eine oder beide Kammern einer zylindrischen Bohrung eingeleitet und drückt eine Kolben- und Stangenbaugruppe entlang einer linearen Bahn. Beim Umschalten der Luftzufuhr (über ein Wegeventil) reversiert der Kolben. Das Ergebnis ist eine wiederholbare, schnelle und kraftkontrollierbare Linearbewegung ohne die Komplexität von Elektromotoren oder Hydraulikpumpen.
In diesem Artikel werden alle praktischen Dimensionen des pneumatischen Stellzylinders behandelt: Typen, Kraftberechnungen, Auswahlkriterien, Montagekonfigurationen, Wartungspläne und Anwendungsbeispiele aus der Praxis in verschiedenen Branchen. Egal, ob Sie Ihren ersten Luftzylinder beschaffen oder ein bestehendes Pneumatiksystem optimieren, die technischen Daten hier geben Ihnen den direkten Weg zur richtigen Entscheidung.
Arten von Luftantriebszylindern: Eine vollständige Klassifizierung
Das Verständnis der Vielfalt der Luftzylinderkonfigurationen ist der erste Schritt zur richtigen Auswahl. Jeder Typ berücksichtigt unterschiedliche Bewegungsanforderungen, Kraftprofile und Platzbeschränkungen.
Einfachwirkender Luftzylinder
Verwendet Druckluft, um die Kolbenstange in eine Richtung auszufahren; Eine Rückholfeder (oder Schwerkraft) zieht es zurück. Häufig beim Spannen, Prägen und bei der Betätigung von Ventilen mit Federrückstellung. Die Bohrungsgrößen liegen typischerweise zwischen 10 mm und 320 mm. Da nur ein Anschluss Luft benötigt, ist die Installation einfacher, aber die Rückstellfeder verringert die nutzbare Hublänge und den Nettoschub.
Doppeltwirkender Luftzylinder
Luft wird abwechselnd beiden Seiten des Kolbens zugeführt und erzeugt so eine angetriebene Bewegung in beide Richtungen. Dies ist der am häufigsten verwendete Luftzylindertyp in der modernen Automatisierung. Die volle Hubkraft ist sowohl in Ausfahr- als auch in Einfahrrichtung verfügbar und die Hublängen können sehr lang sein (bis zu 3.000 mm oder mehr bei Standardmodellen aus dem Katalog). Versorgungsdruck: 0,05–1,0 MPa (Standard ISO 6431).
Kolbenstangenloser Luftzylinder
Der Kolben bewegt sich in einem geschlitzten oder magnetisch gekoppelten Rohr und bewegt einen externen Schlitten ohne hervorstehende Stange. Diese Konstruktion spart Installationsraum – entscheidend bei Langhubanwendungen, bei denen eine herkömmliche Stange den Maschinenraum um das Doppelte des Hubs erweitern würde. Hublängen bis 6.000 mm sind bei namhaften Herstellern (Festo, SMC, Parker) Standard.
Geführter (nicht rotierender) Luftzylinder
Enthält externe Führungsstangen oder eine Doppelstangenkonstruktion, um eine Drehung des Kolbens zu verhindern und seitliche Lasten zu bewältigen. Weit verbreitet in Pick-and-Place-, Bohrvorrichtungen- und Pressanwendungen, bei denen eine präzise Ausrichtung unter außeraxialer Belastung von entscheidender Bedeutung ist. Erhältlich als Rundkörper- oder Profilkörper-(Kompakt-)Variante.

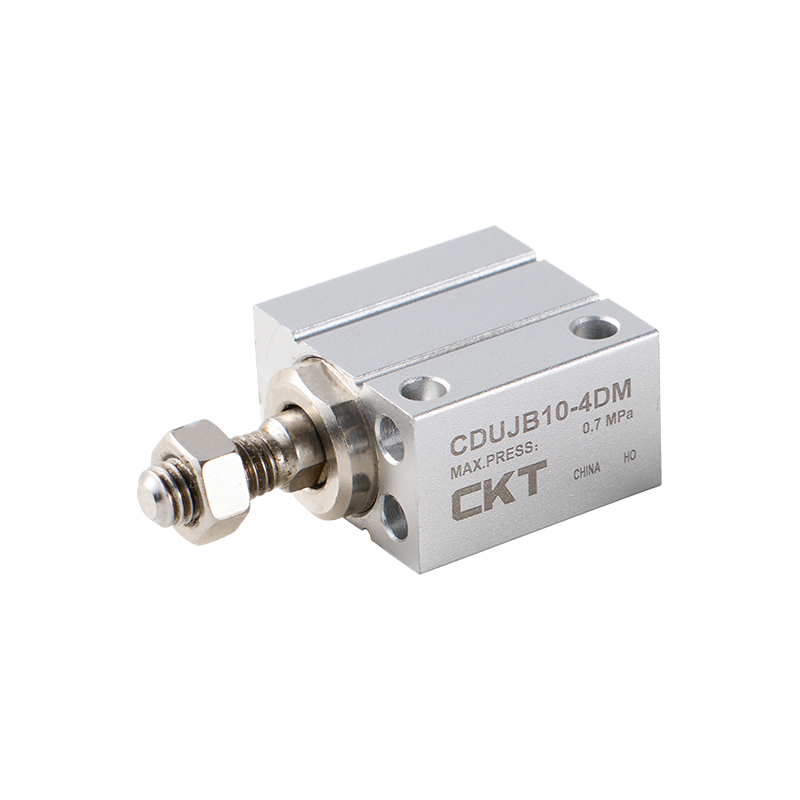

Kompakter / Kurzhub-Luftzylinder
Konzipiert für den Einbau dort, wo der axiale Platz begrenzt ist. Die Hublänge beträgt typischerweise 1–50 mm. Rundkörper- oder Profilkörperkonstruktion. Weit verbreitet bei der Handhabung von Halbleitern, medizinischen Geräten und kleinen Greifmechanismen. Beispiel: Die SMC CQ2-Serie bietet Bohrung 12–100 mm mit Hub 5–100 mm in einem nur 27 mm hohen Profilgehäuse.
Rotationsluftantrieb
Wandelt Druckluft in einen definierten Drehausgangswinkel um (typischerweise 90°, 180° oder 270°). Üblich sind Zahnstangen- oder Flügelradkonstruktionen. Wird für die Ventilbetätigung durch Vierteldrehung, die Teileausrichtung und die Türverriegelung verwendet. Die Drehmomentabgabe bei 0,6 MPa reicht von 0,5 N·m (kleiner Flügelradtyp) bis über 5.000 N·m (großer Zahnstangenantrieb für die industrielle Ventilautomatisierung).
Tandem-Luftzylinder
Zwei Kolben auf einer einzigen Stange, die in Reihe in derselben Bohrung arbeiten. Der Ausgangsschub wird im Vergleich zu einem einzelnen Kolben bei gleicher Bohrungsgröße und gleichem Druck etwa verdoppelt, während der Bohrungsdurchmesser klein gehalten wird. Wird dort eingesetzt, wo eine hohe Kraft in einer kompakten Bohrung benötigt wird – häufig bei Bremssystemen und beim Spannen mit hoher Kraft.
Balg-/Membran-Luftantrieb
Verwendet ein flexibles Gummi- oder Elastomerelement anstelle eines harten Kolbens. Nahezu null Reibung, sehr kurze Hübe (1–25 mm) und hohe Empfindlichkeit machen sie ideal für Prozessregelventile, Schwingungsisolierung und Präzisionspositionierung. Kein „Zylinder“ im herkömmlichen Sinne, sondern fällt in die breitere Kategorie der Luftantriebe.
Luftzylinder Kraftberechnungen: Die Formeln, die Sie tatsächlich brauchen
Die Auswahl eines Druckluftzylinders ohne Überprüfung der Kraftabgabe führt zu zu kleinen oder zu großen Bauteilen. Die Berechnungen sind unkompliziert, sobald Sie die Geometrie verstanden haben.
Kraft verlängern (Vollbohrungsseite)
F_extend = (π / 4) × D² × P
Dabei ist D = Bohrungsdurchmesser (m), P = Versorgungsdruck (Pa). Beispiel: 63 mm Bohrung bei 0,6 MPa → F = 0,7854 × (0,063)² × 600.000 = 1.868 N (≈ 190 kgf) .
Rückzugskraft (Stangenseite)
F_retract = (π / 4) × (D² − d²) × P
Wobei d = Stabdurchmesser (m). Für die gleiche 63-mm-Bohrung mit einer 20-mm-Stange: F = 0,7854 × (0,063² − 0,020²) × 600.000 = 1.680 N . Die stangenseitige Fläche ist immer kleiner, daher ist die Einfahrkraft immer geringer als die Ausfahrkraft.
Effektive (Last-)Kraft mit Effizienzfaktor
Reale Dichtungsreibung und Schmierverluste reduzieren die theoretische Kraft um etwa 10–15 %. Wenden Sie einen Lastfaktor von 0,7–0,8 an (einige Referenzen verwenden 0,5 für intermittierenden Betrieb mit horizontaler Ausrichtung, gemäß Festos Pneumatik-Handbuch, 5. Auflage).
F_effektiv = F_theoretisch × η (η ≈ 0,7–0,8)
| Bohrungsdurchmesser. (mm) | 0,4 MPa (N) | 0,6 MPa (N) | 0,8 MPa (N) | 1,0 MPa (N) |
|---|---|---|---|---|
| 20 | 126 | 188 | 251 | 314 |
| 32 | 322 | 483 | 644 | 804 |
| 50 | 785 | 1.178 | 1.571 | 1.963 |
| 63 | 1.245 | 1.868 | 2.491 | 3.117 |
| 80 | 2.011 | 3.016 | 4.021 | 5.027 |
| 100 | 3.142 | 4.712 | 6.283 | 7.854 |
| 125 | 4.909 | 7.363 | 9.817 | 12.272 |
| 160 | 8.042 | 12.063 | 16.085 | 20.106 |
Berechnung des Luftverbrauchs
Zu wissen, wie viel Druckluft ein Zylinder pro Zyklus verbraucht, ist für die Dimensionierung Ihres Kompressors und Ihrer Luftaufbereitungsausrüstung von entscheidender Bedeutung.
Q (L/Zyklus) = [(π/4) × D² × L × (P_gauge P_atm)] / P_atm
Wobei L = Hub (m), P_gauge = Manometerdruck (Pa), P_atm = 101.325 Pa. Für eine Bohrung von 63 mm, 200 mm Hub, bei 0,6 MPa: Q ≈ 0,7854 × 0,063² × 0,2 × (600.000 · 101.325) / 101.325 = 2,7 l pro Hub (referenziert aus Festo Pneumatik Workbook, v5.0).
So wählen Sie den richtigen Luftantriebszylinder aus: 8 kritische Parameter
Die falsche Auswahl des Luftzylinders führt zu vorzeitigem Dichtungsausfall, unzureichendem Schub oder übermäßigem Energieverbrauch. Gehen Sie die folgenden Parameter durch, bevor Sie ein Modell angeben.
01
Erforderliche Ausgangskraft
Berechnen Sie die benötigte theoretische Kraft (siehe Formeln oben) und dividieren Sie sie dann durch den Effizienzfaktor (0,7–0,8). Für dynamische Belastungen muss eine Sicherheitsmarge von 25–50 % hinzugerechnet werden. Der resultierende Wert bestimmt die minimale Bohrungsgröße bei Ihrem Betriebsdruck.
02
Hublänge
Messen Sie sorgfältig den erforderlichen Verfahrweg. Längere Hübe erfordern eine Stabknickanalyse – verwenden Sie die Euler-Säulenformel oder vom Hersteller bereitgestellte Lastdiagramme. Als Faustregel gilt, dass bei Hüben über dem 10-fachen des Stangendurchmessers ein geführter Zylinder oder eine externe Führungsschiene erforderlich ist, um ein Durchbiegen der Stange bei seitlicher Belastung zu verhindern.
03
Betriebsdruckbereich
Die meisten Standard-Luftzylinder arbeiten zwischen 0,05 und 1,0 MPa. Kompakt- und Miniaturzylinder haben möglicherweise niedrigere maximale Druckwerte (0,7 MPa). Hochdruckvarianten sind für 1,5–2,0 MPa-Anwendungen verfügbar, erfordern jedoch abgestimmte Dichtungen und Ventilkomponenten.
04
Geschwindigkeitsanforderungen
Die Geschwindigkeit des Pneumatikzylinders wird hauptsächlich durch Durchflussregler (Einlass- oder Auslassregler) gesteuert. Die Dosiersteuerung (Drosseln des Abgases) ist in den meisten Anwendungen der Standard für eine gleichmäßige Bewegung. Typisch erreichbare Geschwindigkeiten: 50–1.500 mm/s, abhängig von Bohrungsgröße, Hub und Ventildurchfluss (Cv-Wert). Sehr hohe Zyklusgeschwindigkeiten (über 2 Zyklen/Sekunde) erfordern Wegeventile und Dämpfung mit hohem Durchfluss.
05
Montagekonfiguration
ISO 15552 definiert Standardmontagearten. Gängige Optionen: Fußmontage (MF2), Flanschmontage (FF, MF), Zapfenmontage (MT), Gabelkopf (CC) und Nasen-/Stangenendgelenk (CA). Wählen Sie basierend auf der Lastrichtung, der Ausrichtungstoleranz und der verfügbaren Maschinenstruktur.
06
Umgebungsbedingungen
Standard-Luftzylinder verwenden NBR-Dichtungen (Nitril), die für einen Temperaturbereich von −20 °C bis 80 °C ausgelegt sind. Geben Sie für Lebensmittel-/Getränke- oder pharmazeutische Umgebungen FDA-konforme Dichtungen und einen Edelstahlzylinder an. Für Hochtemperaturprozesse (bis 200 °C) verwenden Sie Dichtungen aus FKM (Viton) und Gehäuse aus Aluminium oder Edelstahl. Korrosive Umgebungen erfordern möglicherweise eine chemische Vernickelung oder eine vollständige Konstruktion aus Edelstahl 316.
07
Dämpfungsanforderungen
Endlagendämpfungen bremsen den Kolben ab, bevor er die Endkappe berührt, und reduzieren so Stöße und Geräusche. Einstellbare Nadelkissen gehören bei den meisten ISO-Zylindern ab 32 mm Bohrung zur Standardausstattung. Bei sehr schnellen Zyklen oder schweren Lasten können zusätzlich zu den eingebauten Kissen externe hydraulische Stoßdämpfer erforderlich sein.
08
Positionserkennung
Die meisten modernen Luftzylinder verfügen über eine T-Nut oder Schwalbenschwanznut für magnetische Reed- oder Festkörper-Positionssensoren (Hall-Effekt). Sensoren erkennen den Kolbenmagneten berührungslos durch die Zylinderwand hindurch. Reaktionszeit: Halbleitersensoren reagieren in weniger als 1 ms; Reed-Schalter in 3–5 ms. Wählen Sie Solid-State für Hochgeschwindigkeits- oder staubige Umgebungen.
Anwendungen von Luftzylindern in Schlüsselindustrien
Der Luftzylinder wird in nahezu allen Bereichen der automatisierten Fertigung eingesetzt. Die folgenden Beispiele veranschaulichen, wo und wie sie einen echten Prozesswert beitragen.
Automobilbau
Spannen von Schweißvorrichtungen, Pressen von Türverkleidungen, Testen von Sitzschienen und Positionieren von Motorbaugruppen. Eine typische Karosserie-Schweißzelle verwendet 60–120 Luftzylinder pro Station. Am gebräuchlichsten sind Bohrungsgrößen 32–100 mm, Hübe 25–300 mm. Die Taktraten erreichen in hochvolumigen Stanzlinien 15–20 pro Minute (Quelle: Bosch Rexroth Pneumatik-Handbuch).
Lebensmittel- und Getränkeverpackungen
Betätigung der Fülldüse, Aufdrücken der Kappen, Etikettierung, Produktausschleuse und Förderbandumlenker. Für Waschzonen sind Luftzylinder aus Edelstahl oder eloxiertem Aluminium mit FDA-konformen Dichtungen erforderlich. Die SIDA-Edelstahlserie von Parker und die CG5-Clean-Serie von SMC sind gängige Wahl. Arbeitsgeschwindigkeiten in der Verpackung erfordern typischerweise 100–500 mm/s bei hoher Wiederholgenauigkeit.
Halbleiter und Elektronik
Wafer-Handhabung, Sondenpositionierung, Komponenteneinfügung und PCB-Testvorrichtungen. Hier kommen Miniatur-Luftzylinder (6–16 mm Bohrung) mit reinraumtauglichen Materialien (zinkfreie Schmierstoffe, Spezialdichtungen, geringe Partikelemission) zum Einsatz. SMCs CJP, CJ2 und die ADVU-Kompaktserie von Festo dominieren dieses Segment.
Pharmazeutische / medizinische Geräte
Tablettenpressen, Blisterverpackung, Spritzenbefüllung und sterile Montage. Reinraumanwendungen der ISO-Klasse 5 erfordern Zylinder mit elektrostatisch ableitenden Beschichtungen, PTFE-geschmierten Dichtungen und Zertifikaten für rückverfolgbare Materialien. Die Anforderungen an die Zyklenlebensdauer überschreiten oft 50 Millionen Zyklen.
Logistik und Lagerhaltung
Umlenkarme an Förderbandsortierern, Torantriebe in automatisierten Lagersystemen und Paketstopps. Großzylinder (100–200 mm) mit großen Hüben (300–600 mm) bewältigen schwere Stückgüter. Kolbenstangenlose Zylinder sind besonders praktisch für horizontale Übergabeschlitten in kompakten Sortieranlagen.
Öl-, Gas- und Prozessindustrie
Drehbare Luftdrehantriebe für die Steuerung von Rohrleitungskugelhähnen; Lineare Luftzylinder für Notabschaltantriebe (ESD). Edelstahlkonstruktion mit ATEX/IECEx-zertifizierten Magnetventilen. Ausfallsichere Varianten mit Federrückstellung garantieren das Schließen des Ventils bei Luftverlust – entscheidend für die Prozesssicherheit.
Luftzylinder vs. hydraulischer vs. elektrischer Antrieb: Was soll man wählen?
Die Auswahl zwischen pneumatischen, hydraulischen und elektrischen Aktuatoren hängt von den Kraftanforderungen, Präzisionsanforderungen, Energiekosten und der Installationsumgebung ab. Die folgende Tabelle fasst die wichtigsten Unterschiede aus technischer Sicht zusammen.
| Parameter | Luftzylinder (Pneumatic) | Hydraulikzylinder | Elektrischer Aktuator |
|---|---|---|---|
| Typischer Kraftbereich | 10 N – 100 kN | 500 N – 10 MN | 1 N – 50 kN |
| Positionsgenauigkeit | Nur Endanschläge (± 0,05–0,5 mm mit Sensoren) | Mäßig (Servohydraulik: ± 0,01 mm) | Hoch (± 0,001–0,01 mm) |
| Geschwindigkeit | Sehr schnell (typisch bis zu 3 m/s) | Mäßig (0,01–0,5 m/s) | Schnell (anwendungsspezifisch) |
| Energieeffizienz | Niedrig (15–30 % Systemeffizienz) | Mäßig (40–60 %) | Hoch (70–90 %) |
| Anschaffungskosten | Niedrig | Hoch (Pumpe, Behälter, Ventile) | Mittel–Hoch |
| Wartungskomplexität | Niedrig (FRL unit service) | Hoch (Flüssigkeit, Dichtungen, Lecks) | Niedrig–Medium |
| Reinraumtauglichkeit | Ja (mit Spezialdichtungen) | Nein (Risiko einer Ölverschmutzung) | Ja |
| Explosive Umgebungen | Ja (intrinsically safe) | Ja (with care) | Erfordert ATEX-zertifizierten Motor |
Fazit: Wählen Sie Luftzylinder, wenn Sie in einem Werk, das bereits über eine Druckluftinfrastruktur verfügt, schnelle, wiederholbare Punkt-zu-Punkt-Bewegungen mit moderaten Kräften benötigen. Wählen Sie Elektro, wenn eine präzise Positionierung entscheidend ist. Wählen Sie Hydraulik nur dann, wenn die Kräfte das übersteigen, was Pneumatik bei einer praktischen Bohrungsgröße erreichen kann.
Luftaufbereitung: Warum FRL-Einheiten für Luftzylinder nicht optional sind
Die Druckluft eines typischen Industriekompressors enthält Feuchtigkeit, Ölaerosole, Rohrablagerungen und Partikel. Die direkte Zufuhr ungefilterter Luft in einen Luftzylinder ist die häufigste Ursache für vorzeitigen Dichtungsausfall und Bohrungskorrosion. Eine FRL-Einheit (Filtern-Regler-Öler), die jedem Zylinderkreislauf vorgeschaltet ist, ist nicht verhandelbar.
Filter
Entfernt Partikel und Wasserkondensat aus dem Druckluftstrom. Standardfilter verwenden Elementwerte von 5–40 Mikron. Für empfindliche Zylinder (kleine Bohrung, weiche Dichtungen) wird ein 5-Mikron-Koaleszenzfilter empfohlen. Wechseln Sie die Elemente, wenn der Differenzdruck 0,05 MPa überschreitet, oder gemäß Herstellerplan (normalerweise alle 6 Monate).
Luftfeuchtigkeit bei 0,6 MPa und 20°C: bis zu 22 g/m³ . Wenn sich diese Luft am Zylinder ausdehnt, kann sie Wasser an der Bohrungswand ablagern, was innerhalb von Wochen nach Betrieb ohne Filter zu Rost und einem Anschwellen der NBR-Dichtung führt.
Regulator
Legt den stromabwärtigen Arbeitsdruck fest und hält ihn unabhängig von Schwankungen des Versorgungsdrucks aufrecht. Für kraftkritische Anwendungen verwenden Sie einen Präzisionsregler (Genauigkeit ±0,01 MPa). Allzweckregler halten ±0,05 MPa aufrecht. Stellen Sie den Betriebsdruck niemals höher ein als den maximalen Nenndruck der Flasche – die meisten Standard-Aluminium-Luftflaschen sind auf 1,0 MPa ausgelegt; einige kompakte Typen bis 0,7 MPa.
Schmierstoffgeber (optional)
Leitet einen feinen Ölnebel in den Luftstrom ein, um Zylinderdichtungen und Bohrungen zu schmieren. Allerdings verwenden die meisten modernen Luftzylinder großer Hersteller (SMC, Festo, Parker) vorgeschmierte, langlebige Dichtungen und sind für den Betrieb ohne Schmierstoffgeber ausgelegt. Das Hinzufügen eines Schmierstoffgebers zu solchen Zylindern ist akzeptabel, aber nicht erforderlich – und macht den Betrieb ohne Schmierstoffgeber nicht mehr möglich. Wenn ein Öler verwendet wird, ist Turbinenöl ISO VG 32 oder ein gleichwertiges Öl Standard. Verwenden Sie niemals fetthaltige Schmiermittel in einem Nebelöler.
Empfohlener Luftqualitätsstandard für Luftzylinder
ISO 8573-1:2010 definiert Druckluftqualitätsklassen. Für Standard-Pneumatikzylinder, ISO 8573-1 Klasse 5.4.5 ist in der Regel ausreichend: Partikelgröße bis 40 µm, Drucktaupunkt unter 7°C, Ölgehalt unter 25 mg/m³. Für Reinraum- und Lebensmittelzylinder ist die Zielklasse 1.2.1 anzustreben.
Wartung von Luftzylindern: Zeitpläne, Inspektionspunkte und Fehlerbehebung
Ein ordnungsgemäß gewarteter Druckluftzylinder kann dies erreichen 50–100 Millionen Zyklen vor der Generalüberholung. In weniger als 5 Millionen Fällen fallen vernachlässigte Zylinder aus. Der Unterschied liegt in der systematischen Wartung und frühzeitigen Fehlererkennung.
Routinewartungsplan
| Intervall | Aufgabe | Akzeptanzkriterium |
|---|---|---|
| Täglich | Sichtprüfung auf Luftlecks, Ölfilm in der Stangendichtung und Kondensatablauf am Filter | Keine sichtbaren Lecks; dünner Ölfilm auf der Stange (falls geschmiert); Abfluss nicht voll |
| Wöchentlich | Überprüfen Sie den Ölstand des FRL-Schmiergeräts. Überprüfen Sie die Stange auf Kratzer und Korrosion | Ölstand über der Mindestmarke; Staboberfläche glatt, keine Lochfraßbildung |
| Monatlich | Überprüfen Sie das Drehmoment der Befestigungselemente. Überprüfen Sie die Kisseneinstellung. Außenabstreifer reinigen | Befestigungselemente mit vorgeschriebenem Drehmoment; Kein Metallkontaktgeräusch am Ende des Hubs |
| 6 Monate | Filterelement ersetzen; Messen Sie den Rundlauf der Stange mit einer Messuhr. Sensorfunktion prüfen | Differenzdruck des Filterelements unter 0,05 MPa; Rundlauffehler unter 0,1 mm/100 mm |
| Einnual / 10M cycles | Kompletter Austausch des Dichtungssatzes; Bohrungsinspektion; Kolben- und Stangendichtungen neu schmieren | Bohrungsoberflächenbeschaffenheit Ra ≤ 0,8 µm; keine Wertung; Alle Dichtungen durch OEM-Kit ersetzt |
Häufige Fehler und Ursachen
- Luft tritt an der Stangendichtung aus: Abgenutzte oder eingekerbte Stangendichtungslippe. Untersuchen Sie die Stangenoberfläche auf Kratzer – selbst eine 50-Mikron-Rille führt zu chronischer Undichtigkeit. Ersetzen Sie die Dichtung und überarbeiten Sie die Stange oder ersetzen Sie sie.
- Langsame oder unregelmäßige Erweiterung: Blockierte Durchflussregelung, verschmutzte Kolbendichtung oder unzureichender Versorgungsdruck. Trennen Sie die Verbindung zur Last und testen Sie die Freilaufgeschwindigkeit. Wenn dies normal ist, liegt das Problem an der Last oder an einer mechanischen Blockierung.
- Zylinder fährt nicht ein: Defektes Wegeventil (schaltet nicht auf Rückzugsanschluss), der Gegendruck der Last übersteigt die Rückzugskraft oder der Kolben ist blockiert. Ventil zunächst elektrisch prüfen.
- Übermäßiges Anschlaggeräusch am Hubende: Kissennadel zu weit herausgeschraubt (zu weit geöffnet). Verstellen Sie die Nadel in kleinen Schritten, bis das Schlaggeräusch aufhört. Zu stark eingestellte Kissen schließen Luft ein und verursachen einen Kraftverlust am Ende des Hubs.
- Interne Leckage (Luft am Kolben vorbei): Kolbendichtung verschlissen. Erkennen Sie dies, indem Sie einen Anschluss von der Atmosphäre trennen. Wenn Luft durchströmt, während der andere Anschluss unter Druck steht, wird die Kolbendichtung umgangen. Erfordert Demontage und Austausch der Dichtung.
- Stabkorrosion: Feuchtigkeit in der Luftzufuhr kombiniert mit fehlender Schmierung. Auf Koaleszenzfilter umrüsten und Taupunkt prüfen. Kurzfristig: Tragen Sie wöchentlich manuell eine dünne Schicht VG32-Öl auf die Stange auf, bis das Problem mit der Luftqualität behoben ist.
Wichtige internationale Standards für Luftantriebszylinder
Die Standardisierung bei Pneumatikzylindern gewährleistet die Austauschbarkeit zwischen Herstellern, vereinfacht das Ersatzteilmanagement und definiert Mindestqualitätsschwellen. Die folgenden Standards werden in der weltweiten Beschaffung und Technik am häufigsten herangezogen.
ISO 6431
Der weltweit vorherrschende Standard für Pneumatikzylinder mit rundem Körper. Definiert Bohrungsgrößen (8–320 mm), Hubschritte, Schnittstellenabmessungen (Anschlüsse, Montagelöcher, Stangenendgewinde) und Prüfdrücke. Die meisten Markenzylinder von Festo, SMC, Parker, Bimba und Aventics entsprechen diesem Standard und ermöglichen so eine echte markenübergreifende Austauschbarkeit der Abmessungen.
ISO 15552
Erweitert ISO 6431 auf Zylinder mit Profilkörper (Zugstangenausführung), die Montagezubehör bieten, das bei allen konformen Herstellern austauschbar ist. Bohrungsgrößen 32–320 mm. Der weltweit am häufigsten verwendete Standard für allgemeine industrielle Automatisierungszylinder.
ISO 21287
Deckt kompakte Zylinder mit Bohrungsgrößen von 8–100 mm und reduzierter Gesamtlänge ab. Erfüllt den wachsenden Bedarf an platzsparenden Aktuatoren im modernen Maschinendesign, ohne die Austauschbarkeit zu beeinträchtigen.
ISO 4414
Sicherheitskodex für pneumatische Systeme, der die Design-, Installations- und Wartungsanforderungen für alle pneumatischen Geräte, einschließlich Luftzylinder, abdeckt. Erfordert Druckentlastung, sichere Arbeitsdruckmarkierung und Wartungszugänglichkeit.
NFPA T3.6.7 (Nordamerika)
Der amerikanische Äquivalentstandard für die Abmessungen von Pneumatikzylindern. NFPA-Zylinder haben leicht andere Anschluss- und Montageschnittstellen als ISO-Zylinder – dies ist beim Austausch von Komponenten in in Nordamerika hergestellten Maschinen unbedingt zu überprüfen.
Reduzierung der Druckluftkosten: Energieeffizienz für Luftflaschensysteme
Druckluft ist eine der teuersten Energieformen in der Fertigung – das US-Energieministerium schätzt, dass Druckluftsysteme dafür verantwortlich sind 24 % des industriellen motorbetriebenen Stroms In den USA gehen allein durch Leckagen 20–30 % der Kompressorleistung in einer typischen Anlage verloren. Die Optimierung Ihrer Luftzylinderkreisläufe ist eine Übung mit hohem Ertrag.
Praktische Strategien zur Energiereduzierung
- Bohrung richtig dimensionieren: Übergroße Zylinder verschwenden bei jedem Zyklus Luft. Ein Zylinder mit 100 mm Bohrung verbraucht bei demselben Hub viermal so viel Luft wie ein Zylinder mit 50 mm Bohrung. Berechnen Sie den Kraftbedarf anhand der tatsächlichen Effizienzfaktoren neu, bevor Sie große Bohrungen spezifizieren.
- Druckreduzierung beim Einfahrhub nutzen: Wenn die Einfahrlast geringer ist als die Ausfahrlast, versorgen Sie die Stangenseite mithilfe eines Sekundärreglers mit reduziertem Druck. Dies allein kann den Luftverbrauch pro Zyklus in vielen doppeltwirkenden Anwendungen um 15–25 % senken.
- Totvolumen (Rohrlänge) minimieren: Jeder Meter 8-mm-Schlauch zwischen einem Ventil und einem Zylinder fügt 50 cm³ Totvolumen pro Zyklus hinzu. Platzieren Sie Wegeventile so nah wie möglich an den Zylinderanschlüssen – idealerweise weniger als 300 mm entfernt.
- Lecks systematisch prüfen und reparieren: Ein ultrasonic leak detector (e.g., Fluke ii900) can locate leaks as small as 0.1 mm diameter at 0.6 MPa. A 1 mm leak at 0.7 MPa wastes approximately 1.4 m³/h of compressed air—at USD 0.02/m³, that is USD 245/year per leak point.
- Erwägen Sie Luftsparschaltungen: Einige Ventilverteilersysteme ermöglichen die teilweise Rückführung der Abluft aus dem Einfahrhub zur Versorgung des Ausfahrhubs, wodurch der Gesamtluftverbrauch bei Hochtaktanwendungen um bis zu 30 % reduziert wird (Quelle: Festo Energy Efficiency in Pneumatic Systems, Whitepaper 2022).
Kaufratgeber für Druckluftzylinder: Was Sie vor der Bestellung überprüfen sollten
Beschaffungsentscheidungen für Pneumatikzylinder werden oft vom Preis bestimmt, ohne die gesamten Lebenszykluskosten zu berücksichtigen. Die folgende Checkliste deckt die kritischen technischen Details ab, die eine kostengünstige Spezifikation von künftigen Wartungsproblemen trennen.
Bestätigen Sie die Bohrungs- und Hubabmessungen
Stellen Sie unter Berücksichtigung von Effizienz- und Sicherheitsfaktoren sicher, dass Bohrung und Hub Ihren Kraft- und Weganforderungen entsprechen. Bestätigen Sie den maximal verfügbaren Hub für die jeweilige Bohrung. Für längere Hübe ist möglicherweise eine Sonderbestellung oder eine geführte Variante erforderlich.
Geben Sie das Dichtungsmaterial an
Standardmäßige NBR-Dichtungen decken die meisten Anwendungen ab. Für Temperaturen über 80 °C FKM angeben; für Lebensmittelkontakt bitte EPDM oder PTFE angeben; Für extreme Kälte (unter −20 °C) empfehlen Sie Polyurethan oder Silikon. Das Dichtungsmaterial kann häufig zum Zeitpunkt der Bestellung konfiguriert werden, ohne dass die großen Hersteller Vorlaufzeiten in Kauf nehmen müssen.
Überprüfen Sie die Anschlussgröße und den Gewindetyp
ISO 6431-Zylinder verwenden metrische Anschlüsse (M5, G1/8, G1/4, G3/8, G1/2). NFPA-Zylinder verwenden NPT-Anschlüsse. Wenn Ihre Einrichtung vorhandene NPT-Systeme verwendet, führt die Angabe des falschen Gewindetyps dazu, dass für jede Armatur ein nicht passender Adapter erforderlich ist – ein versteckter Kostenfaktor, der sich bei 50 Zylindern schnell summiert.
Überprüfen Sie die Sensorkompatibilität
Wenn Sie eine Positionserkennung benötigen, stellen Sie sicher, dass das Zylinderrohr über einen kompatiblen Schaltermontageschlitz (T-Nut, C-Nut oder Bandklemme) verfügt und dass der von Ihnen ausgewählte Sensor (NPN/PNP, 2-Draht/3-Draht, DC/AC) zum SPS-Eingangsmodul passt. Viele Integrationsverzögerungen sind auf eine bei der Installation festgestellte Inkompatibilität zwischen Sensor und Zylindersteckplatz zurückzuführen.
Bestätigen Sie den Kissentyp
Ab einer Bohrung von 32 mm aufwärts sind bei den meisten ISO-Zylindern verstellbare Kissen Standard. Für sehr schnelle Kurzhubanwendungen, bei denen externe Stoßdämpfer die Verzögerung am Hubende übernehmen, sind ungepolsterte Zylinder (NC) erhältlich. Geben Sie NC nur an, wenn Sie die Verzögerung auf Systemebene berücksichtigt haben.
Berücksichtigen Sie die Lebenszykluskosten, nicht den Stückpreis
Ein No-Name-Luftzylinder, der 40 % des Preises eines SMC- oder Festo-Äquivalents kostet, kann eine Dichtungslebensdauer von 2 bis 5 Millionen Zyklen haben, gegenüber 20 bis 50 Millionen bei der Markenalternative. Bei einer Anwendung mit 10 Zyklen/Minute ist das ein Austausch alle 3–4 Monate statt alle 3–5 Jahre. Berücksichtigen Sie die Kosten für Ausfallzeiten, den Arbeitsaufwand und den Ersatzteilbestand, bevor Sie sich allein für den Preis entscheiden.
Häufig gestellte Fragen zu Luftantriebszylindern
Was ist der Unterschied zwischen einem Luftzylinder und einem Pneumatikzylinder?
Es gibt keinen funktionalen Unterschied. „Luftzylinder“, „Pneumatikzylinder“ und „Luftzylinder“ beziehen sich alle auf dasselbe Gerät – einen mechanischen Aktuator, der durch Druckluft angetrieben wird. „Pneumatikzylinder“ ist der formellere technische Begriff; „Luftzylinder“ wird häufig in industriellen Wartungs- und Beschaffungskontexten verwendet. Beide Begriffe erscheinen synonym in Herstellerkatalogen von SMC, Festo, Parker und anderen.
Wie lange hält eine Luftflasche?
Die Lebensdauer der Dichtung – der Hauptverschleißfaktor – reicht von 5 Millionen Zyklen (Zylinder der Basisklasse mit schlechter Luftqualität) bis 100 Millionen Zyklen (Zylinder der Premiumklasse mit sauberer, trockener Luft und ordnungsgemäßer Schmierung). Lauf und Stange sind für die Lebensdauer der Maschine ausgelegt, sofern sie nicht verkratzt oder korrodiert sind. In der Praxis sollte ein industrieller Luftzylinder in einem gut gewarteten System drei bis sieben Jahre vor dem Austausch der Dichtung bei typischen Automatisierungszyklusraten von 10 bis 30 Zyklen/Minute laufen. Quelle: Technischer Katalog Festo Pneumatik, 2023.
Mit welchem Druck sollte ich meine Luftflasche betreiben?
Die meisten Standard-Luftzylinder sind für 1,0 MPa (145 PSI) ausgelegt. Allerdings ist das Laufen mit der maximalen Leistung nicht optimal. Der energieeffizienteste Ansatz besteht darin, den Druck auf den niedrigsten Wert einzustellen, der die erforderliche Kraft liefert, mit einer Sicherheitsmarge von 25 % – typischerweise 0,4–0,6 MPa für die meisten Anwendungen. Höherer Druck erhöht die Energiekosten, beschleunigt den Dichtungsverschleiß und erhöht den Abgasgeräuschpegel, ohne die Geschwindigkeit zu verbessern (die Geschwindigkeit wird durch die Durchflussrate und nicht durch den Druck gesteuert).
Kann ich einen Luftzylinder ohne Schmierstoffgeber verwenden?
Ja, für die meisten modernen Zylinder. Große Hersteller (SMC, Festo, Parker) schmieren ihre Zylinder mit Langzeitfett vor und konstruieren sie so, dass sie während der Nennlebensdauer ohne nachgeschalteten Schmierstoffgeber funktionieren, vorausgesetzt, die Luftqualität entspricht ISO 8573-1 Klasse 5 oder besser. Wenn ein Schmierstoffgeber installiert wird, nachdem ein ungeschmierter Zylinder eingelaufen ist, entfernen Sie ihn nicht – der Ölnebel wäscht das werkseitig aufgetragene Fett weg und der Zylinder ist auf eine kontinuierliche Schmierung angewiesen, um vorzeitigen Dichtungsverschleiß zu verhindern.
Was führt dazu, dass die Stange eines Luftzylinders langsam ausfährt?
Die häufigsten Ursachen sind: (1) Das Durchflussregelventil am Auslassanschluss (Abfluss) ist zu weit geschlossen – öffnen Sie es schrittweise; (2) Der Versorgungsdruck liegt unter dem erforderlichen Mindestwert für die Last. Überprüfen Sie den Druck am Zylinderanschluss und nicht nur am FRL. (3) Die Kolbendichtung ist abgenutzt und strömt intern Luft um – testen Sie dies durch Druckbeaufschlagung bei abgekoppelter Last; (4) Ein geknickter oder zu kleiner Versorgungsschlauch schränkt den Durchfluss ein – ein 6-mm-Schlauch begrenzt den Durchfluss auf etwa 50 l/min freie Luft bei 0,6 MPa, was für Zylinder mit großem Durchmesser und hohen Geschwindigkeiten nicht ausreicht.
Was ist ein doppeltwirkender gegenüber einem einfachwirkenden Luftzylinder?
Ein doppeltwirkender Luftzylinder treibt den Kolben mithilfe von Druckluft sowohl in die Ausfahr- als auch in die Einfahrrichtung an und sorgt so über zwei Luftanschlüsse für eine vollständig kontrollierte Kraft in beide Richtungen. Ein einfachwirkender Zylinder verwendet Luft nur für eine Richtung (normalerweise Ausfahren) und ist für die entgegengesetzte Richtung auf eine Rückholfeder oder die Schwerkraft angewiesen. Einfachwirkende Zylinder sind einfacher anzuschließen (ein Anschluss), verlieren aber etwas Hub an den Federraum und bieten keine kontrollierte Rückzugskraft. Doppeltwirkende Zylinder sind die Standardwahl für die meisten Automatisierungsanwendungen.
Wie verhindere ich, dass sich meine Luftflasche dreht?
Standardzylinder mit rundem Körper verfügen über keine Verdrehsicherung an der Stange. Wenn die Stangendrehung ein Problem darstellt, gibt es folgende Lösungen: (1) Verwendung einer externen Führungsschiene oder Führungsstangenbaugruppe; (2) einen geführten Zylinder angeben (Doppelstangen- oder Profilkörpertyp mit integrierter Führung); (3) Fügen Sie ein Zubehör zur Verdrehsicherung hinzu (normalerweise einen Flachschlüssel oder einen Verdrehschutzring, der auf das Gewinde des Zylinders abgestimmt ist). Die CQ2- und ADN-Serien von Festo von SMC bieten optionale Anti-Rotations-Versionen ohne Upgrade auf einen vollständig geführten Zylinder.
Ist es möglich, die Stoppposition eines Luftzylinders während des Hubs zu steuern?
Standard-Pneumatikzylinder sind Punkt-zu-Punkt-Geräte – sie stoppen nur an Endanschlägen zuverlässig. Das Stoppen in der Mitte des Hubs mit einem Pneumatikzylinder ist mit einem 3-Positionen-Wegeventil mit zentral geschlossener Position oder zentraler Entlüftung möglich, die Position ist jedoch aufgrund der Luftkompressibilität nicht wiederholbar. Für eine wiederholbare Positionierung in der Mitte des Hubs besteht der Industriestandard darin, entweder (a) einen elektrischen Linearantrieb, (b) ein servopneumatisches System mit einem Proportionalventil und linearer Positionsrückmeldung (genau auf ±0,1 mm) oder (c) ein fest positioniertes Stopprohr im Zylinder zu verwenden, um eine zweite Stoppposition zu definieren.
Was ist der maximale Hub, der für einen Standard-Luftzylinder verfügbar ist?
Standard-Katalog-Luftzylinder sind in der Regel mit Hüben von bis zu 1.000–2.000 mm von großen Herstellern erhältlich. Darüber hinaus erweitern kolbenstangenlose Zylinder den praktischen Hubbereich auf 5.000–6.000 mm (und in Sonderausführungen sogar noch weiter). Bei sehr langen Hüben mit herkömmlichen Stangenzylindern ist eine Analyse der Stangenknickung (Euler-Formel) obligatorisch – eine lange, dünne Stange unter Druckbelastung knickt ein, bevor die Nennkraft des Zylinders erreicht wird, und die sichere Last nimmt mit der Hublänge schnell ab.
Wie wähle ich zwischen einem Rundkörper- und einem Profilkörper-Luftzylinder (Zugstangenzylinder)?
Zylinder mit rundem Körper (ISO 6431) sind kompakt, leicht und haben eine einfache Außenfläche – ideal für die Montage unter beengten Platzverhältnissen und allgemeine Anwendungen, bei denen das Sensormontagezubehör begrenzt ist. Zylinder mit Profilkörper (ISO 15552/Zugstangen) verfügen an allen vier Seiten über ein T-Nut-Profil zur einfachen Montage von Zubehör (Sensoren, Halterungen, Absperrventile), ein komplettes Sortiment an ISO-Standard-Montagehalterungen und sind im Allgemeinen einfacher zu warten. Für die meisten allgemeinen Industrieautomatisierungen mit Bohrungsgrößen von 32 mm und mehr ist der Profilzylinder aufgrund seines Zubehör-Ökosystems die praktische Standardwahl.
