Dünner Zylinder

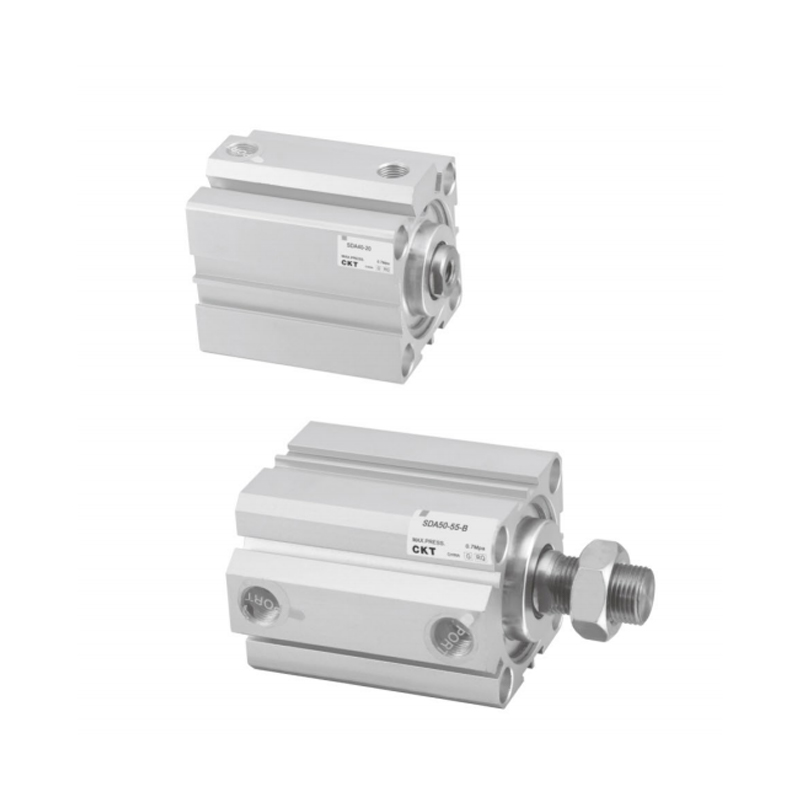

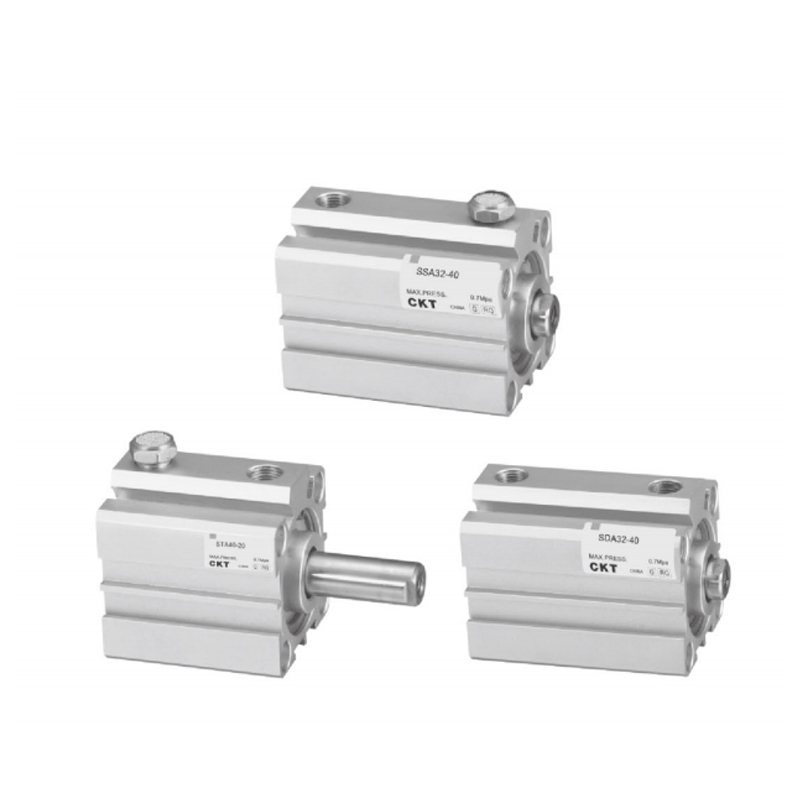

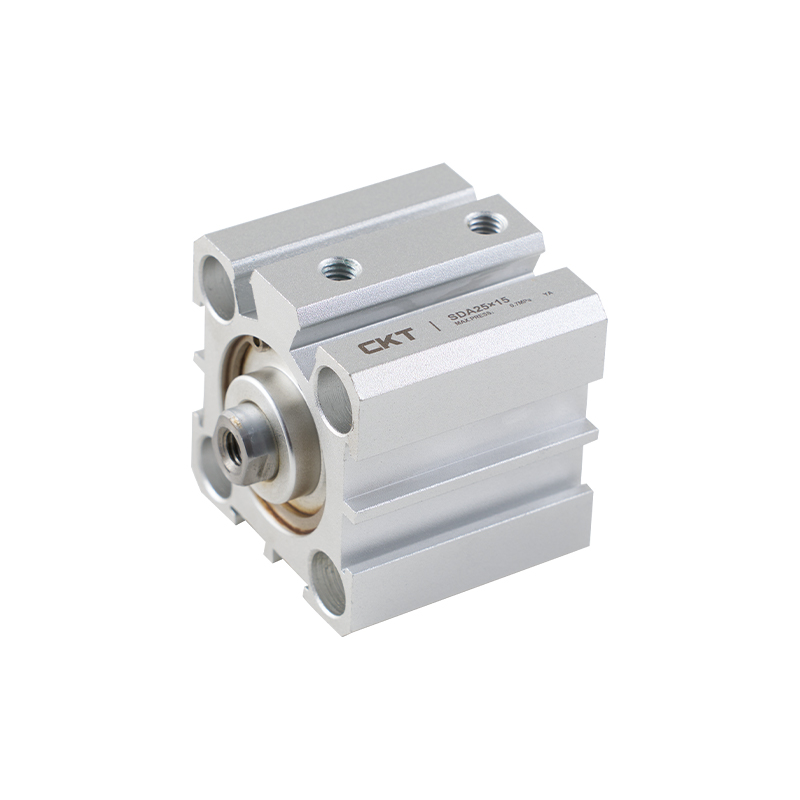

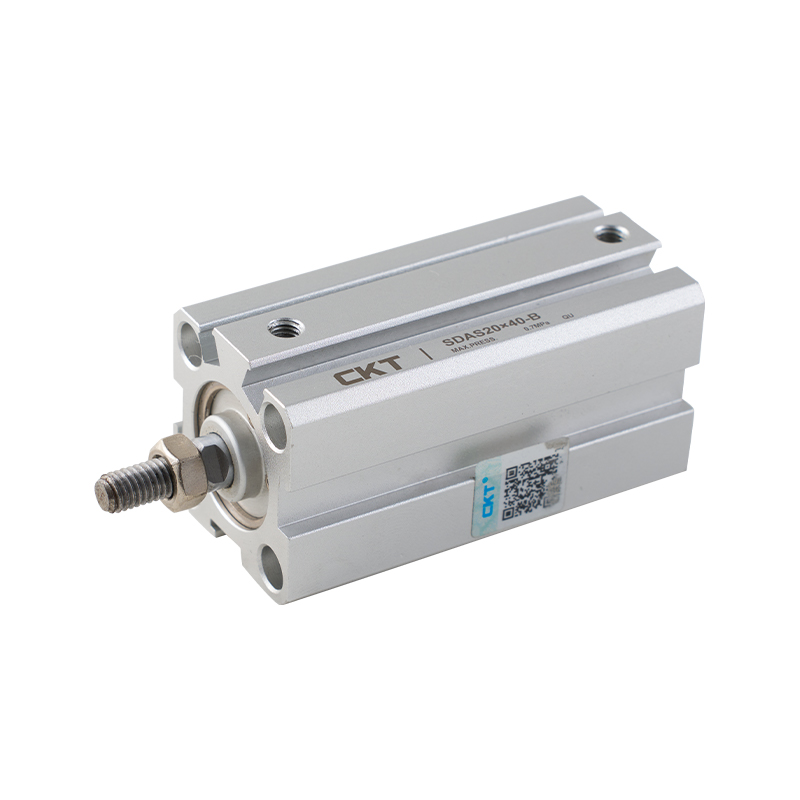

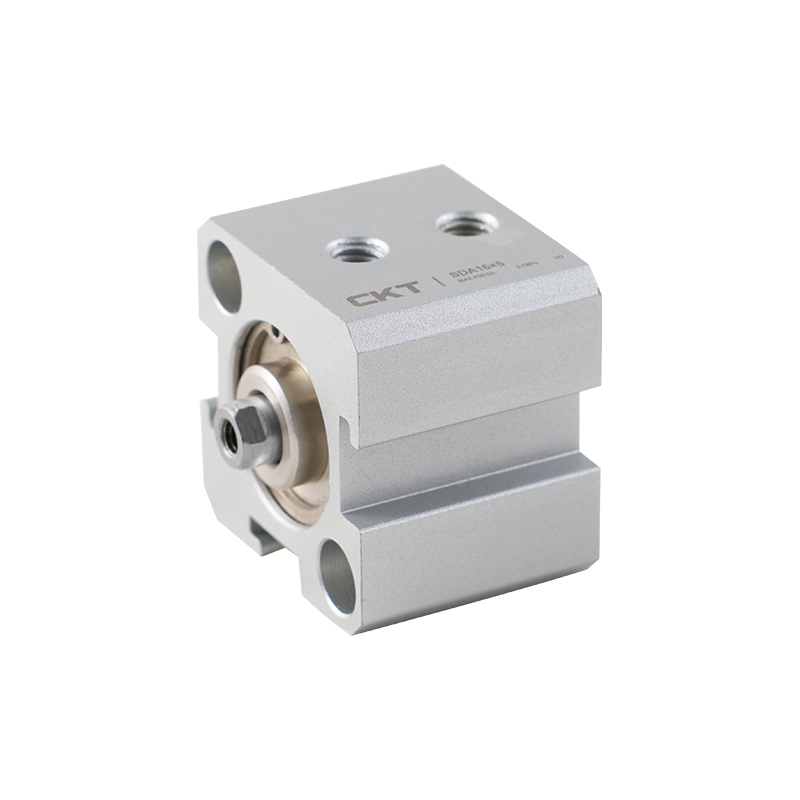

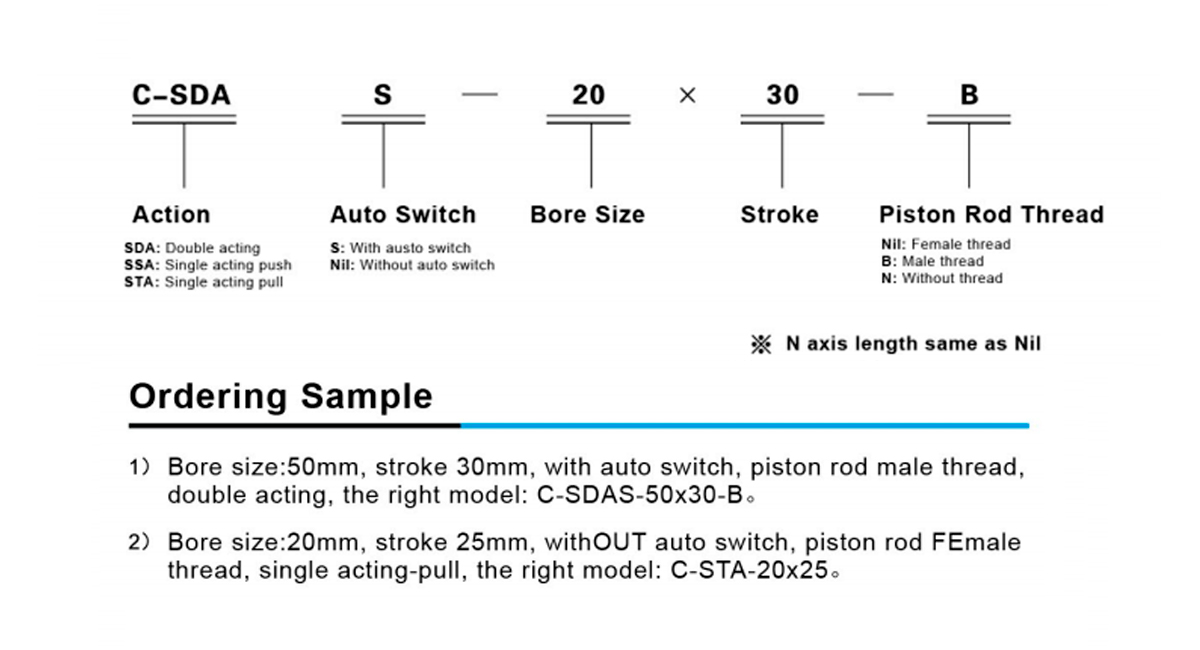

Dünner Zylinder der SDA-Serie

Dünn und leicht
Unter Beibehaltung der bestehenden Bewegungsgenauigkeit und Produktlebensdauer beträgt seine Gesamtlänge nur 1/2–1/3 der eines herkömmlichen Zylinders. Es nutzt seine dünnen und leichten Eigenschaften.


Einfach zu installieren
Die eingebettete Installationsmethode erfordert kein Zubehör, um die platzsparenden Anforderungen zu erfüllen.


Leicht zu pflegen
Das Design basiert auf einer einfachen Montagemethode, die für Installation, Demontage und Wartung geeignet ist.


Magnetschalter
Die Montagenut ist am Umfang des Gehäuses reserviert, was die Installation und Befestigung des Magnetschalters sowie die Einstellung seiner Position äußerst einfach macht.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Dünner, doppelachsiger, doppelt wirkender Zylinder der SDAD-Serie
WEITER：Neuer dünner Zylinder der CQS-Serie
  • Bohrungsgröße (mm) 12 16 20 25 32 40 50 63 80 100
    Aktion Doppelt wirkend
    Einfachwirkend-drückend               Einfachwirkend-ziehend -
    Flüssig Luft
    Betrieb
    Druckbereich
    kgf/cm²     		Doppelt wirkend 1~9
    Einfachwirkend 2~9 -
    Prüfdruck kgf/cm² 13.5
    Betrieb Temperature Range℃ -5~70
    Betrieb Speed
    Bereich    mm/s     		Doppelt wirkend 30~500
    Einfachwirkend 50~500
    Kissen Stoßstangenpolster
    Portgröße M5×0,8 PT1/8 PT1/4 PT3/8

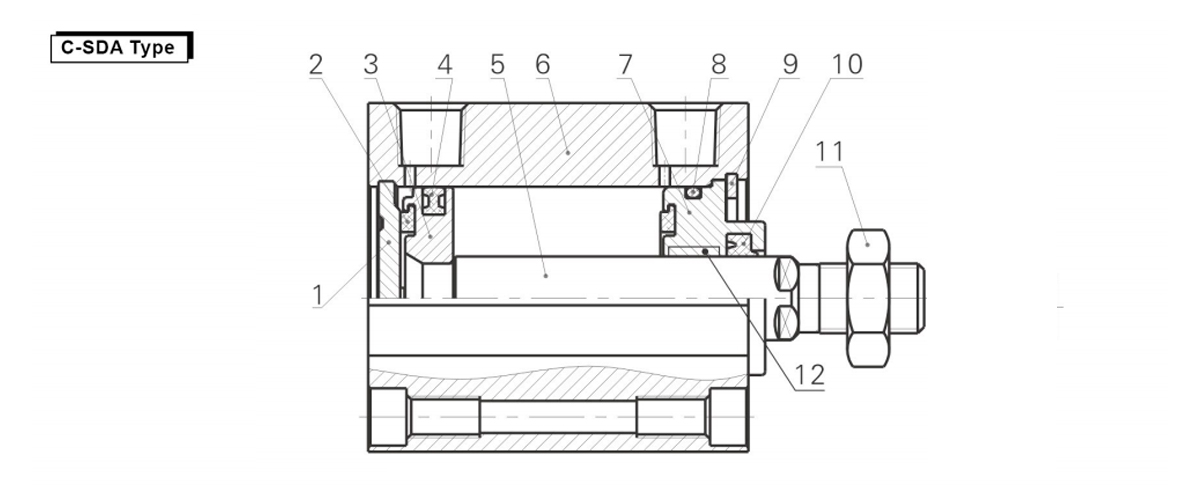

  • Artikel Name Material Artikel Name Material
    1 Rückseite 6060-T5 2 Kolbenstoßdämpfer PU
    3 Kolben 6061-T6 4 Doppel-O-Kolben NBR
    5 Kolben rod Stahl mit mittlerem Kohlenstoffgehalt (Hartverchromung) 6 Hauptteil 6063-T5
    7 Vordere Abdeckung 60611-T6 8 Vordere Abdeckung O ring NBR
    9 Biegering vom Typ C Federstahl 10 Vordere Abdeckung seal ring NBR
    11 Nüsse Kohlenstoffstahl 12 Buchsen Verschleißfeste Materialien

    Ersatzteil/Dichtungsring
    Artikel Name Material Komponenten
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Stangendichtring NBR PDB-6 PDB-6 PDB-8 PDB-10 PDB-12 PDB-16 PDB-20 PDB-20 PDU-25 PDU-32
    10 Kolben seal ring APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 O-Ring der vorderen Abdeckung Ø12×1,5 Ø16×1,5 Ø17×1,8 Ø22×1,8 Ø27×1,8 Ø36×1,8 Ø47×1,8 Ø59×1,8 Ø75×1,8 Ø95×1,8
    Dichtungsring-Modell C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

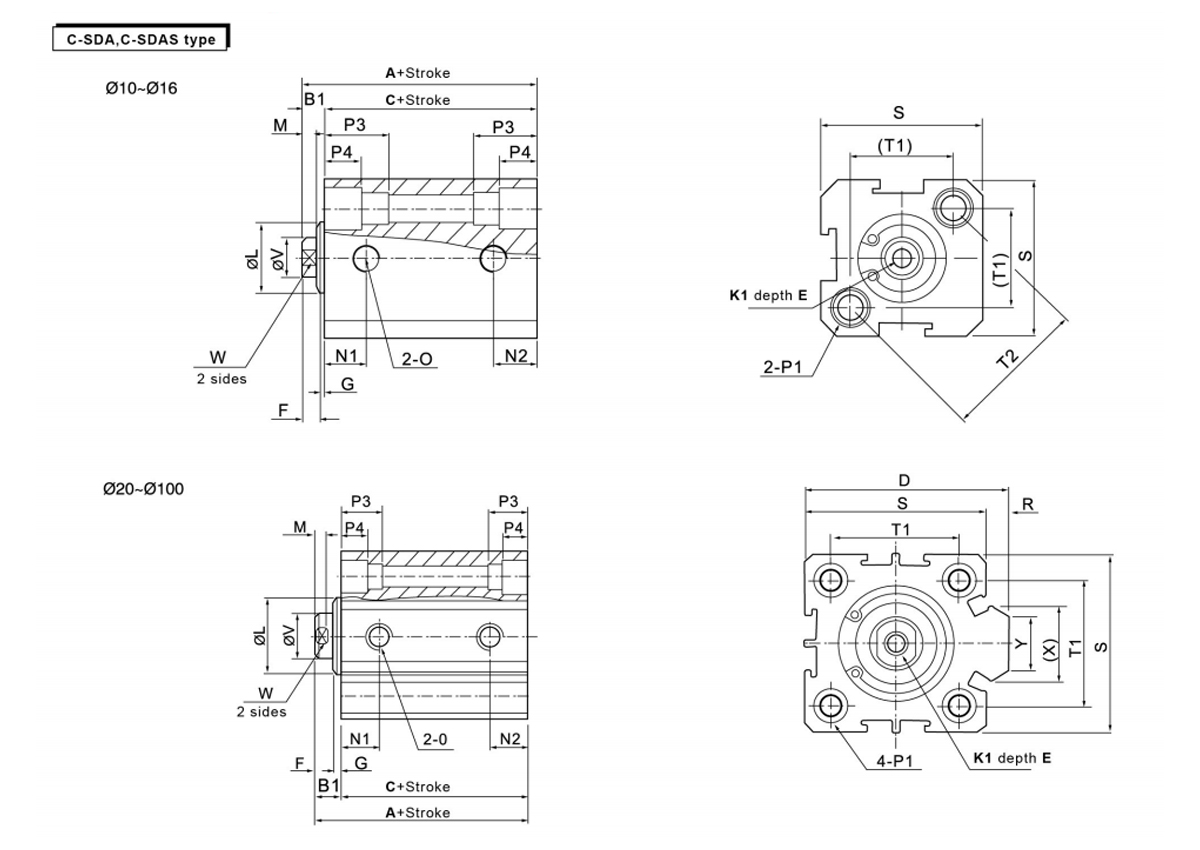

    Formularularular Standard Mit automatischer Umschaltung B1 D E F G K1 L M N1 N2
    Bohrungsgröße/ISymbol A C A C S=5 S>5 S=5 S>5
    12 22 17 32 27 5 - 6 4 1 M3×0,5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0,8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1,25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1,5 55 4 16 20.5 16 20.5

    Bohrungsgröße/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Beide Seiten: φ6,5 Gewinde M5×0,8 Durchgangsloch: φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0,8 Beide Seiten: φ6,5 Gewinde M5×0,8 Durchgangsloch: φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Beide Seiten: φ6,5 Gewinde M5×0,8 Durchgangsloch: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Beide Seiten: φ8,2 Gewinde M6×1,0 Durchgangsloch: φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Beide Seiten: φ8,2 Gewinde M6×1,0 Durchgangsloch: φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Beide Seiten: φ10 Gewinde M8×1,25 Durchgangsloch: φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Beide Seiten: φ11 Gewinde M8×1,25 Durchgangsloch: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Beide Seiten: φ11 Gewinde M8×1,25 Durchgangsloch: φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Beide Seiten: φ14 Gewinde M12×1,75 Durchgangsloch: φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Beide Seiten: φ17,5 Gewinde M14x2 Durchgangsloch: φ11,3 30 13 10 114 90 - 32 27 35 260

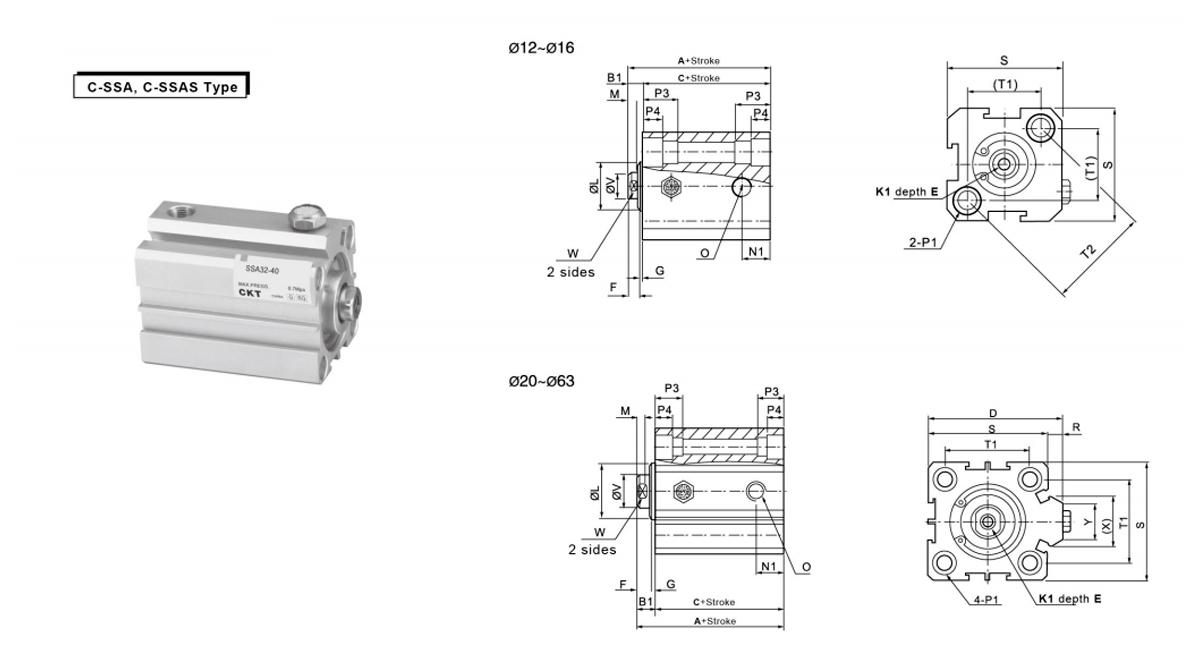

    Formularularular Ohne automatische Umschaltung Mit automatischer Umschaltung B1 D E F G K1 L M N1
    Bohrungsgröße/ISymbol A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0,5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 11

    Bohrungsgröße/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Beide Seiten: φ6,5 Gewinde M5×0,8 Durchgangsloch: φ4,2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Beide Seiten: φ6,5 Gewinde M5×0,8 Durchgangsloch: φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Beide Seiten: φ6,5 Gewinde M5×0,8 Durchgangsloch: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Beide Seiten: φ8,2 Gewinde M6×1,0 Durchgangsloch: φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Beide Seiten: φ8,2 Gewinde M6×1,0 Durchgangsloch: φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Beide Seiten: φ10 Gewinde M8×1,25 Durchgangsloch: φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Beide Seiten: φ11 Gewinde M8×1,25 Durchgangsloch: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Beide Seiten: φ11 Gewinde M8×1,25 Durchgangsloch: φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20

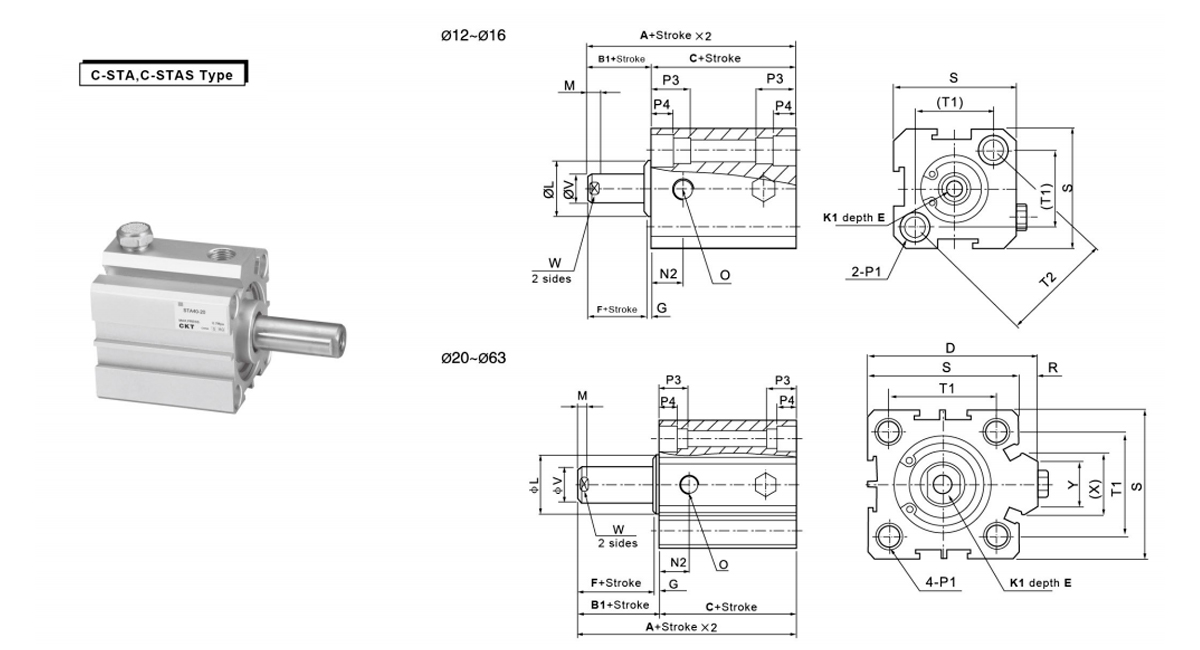

    Formularularular Ohne automatische Umschaltung Mit automatischer Umschaltung B1 D E F G K1 L M N2
    Bohrungsgröße/ISymbol A C A C
    Schlaganfall ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0,5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0,5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 12
    Bohrungsgröße/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Beide Seiten: φ6,5 Gewinde M5×0,8 Durchgangsloch: φ4,2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0,8 Beide Seiten: φ6,5 Gewinde M5×0,8 Durchgangsloch: φ4,2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0,8 Beide Seiten: φ6,5 Gewinde M5×0,8 Durchgangsloch: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Beide Seiten: φ8,2 Gewinde M6×1,0 Durchgangsloch: φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Beide Seiten: φ8,2 Gewinde M6×1,0 Durchgangsloch: φ4,6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Beide Seiten: φ10 Gewinde M8×1,25 Durchgangsloch: φ6,5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Beide Seiten: φ11 Gewinde M8×1,25 Durchgangsloch: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Beide Seiten: φ11 Gewinde M8×1,25 Durchgangsloch: φ6,5 25 8.5 9.5 75 60 20 17 28.7 20

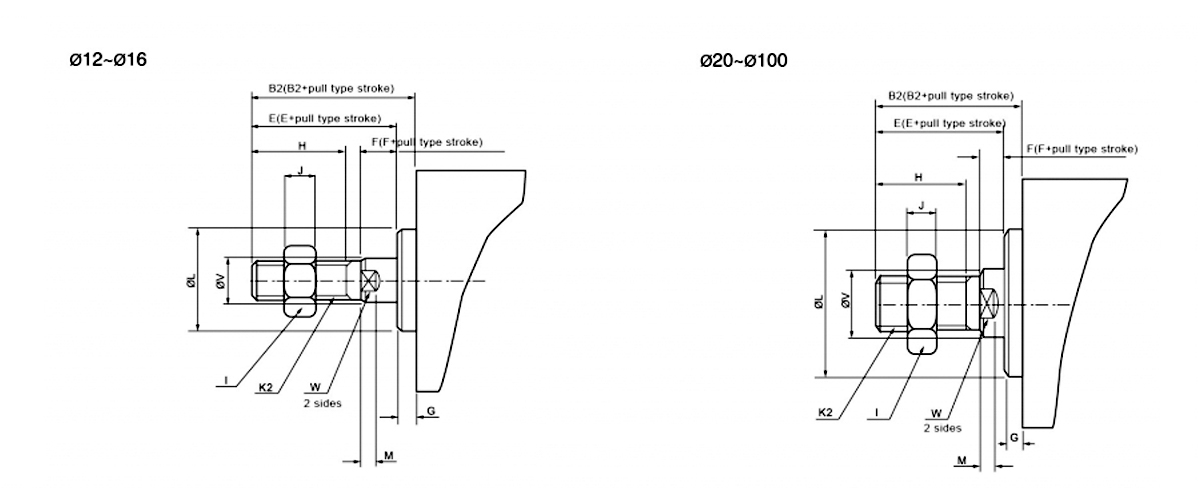

    Bohrungsgröße/ISymbol B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0,8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0,8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1,0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1,25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1,25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1,5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1,5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1,5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1,5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1,5 55 4 32 27
