Magnetisch gekoppelter kolbenstangenloser Zylinder der Serie CY3B/CY3R, Basistyp/Direktmontagetyp Lieferanten

Zuhause / Produkte / Luftzylinder / Kolbenstangenloser Zylinder / Magnetisch gekoppelter kolbenstangenloser Zylinder der Serie CY3B/CY3R, Basistyp/Direktmontagetyp

Magnetisch gekoppelter kolbenstangenloser Zylinder der Serie CY3B/CY3R, Basistyp/Direktmontagetyp Magnetisch gekoppelter kolbenstangenloser Zylinder der Serie CY3B/CY3R, Basistyp/Direktmontagetyp Magnetisch gekoppelter kolbenstangenloser Zylinder der Serie CY3B/CY3R, Basistyp/Direktmontagetyp
  • Magnetisch gekoppelter kolbenstangenloser Zylinder der Serie CY3B/CY3R, Basistyp/Direktmontagetyp
  • Magnetisch gekoppelter kolbenstangenloser Zylinder der Serie CY3B/CY3R, Basistyp/Direktmontagetyp
  • Magnetisch gekoppelter kolbenstangenloser Zylinder der Serie CY3B/CY3R, Basistyp/Direktmontagetyp
Kolbenstangenloser Zylinder

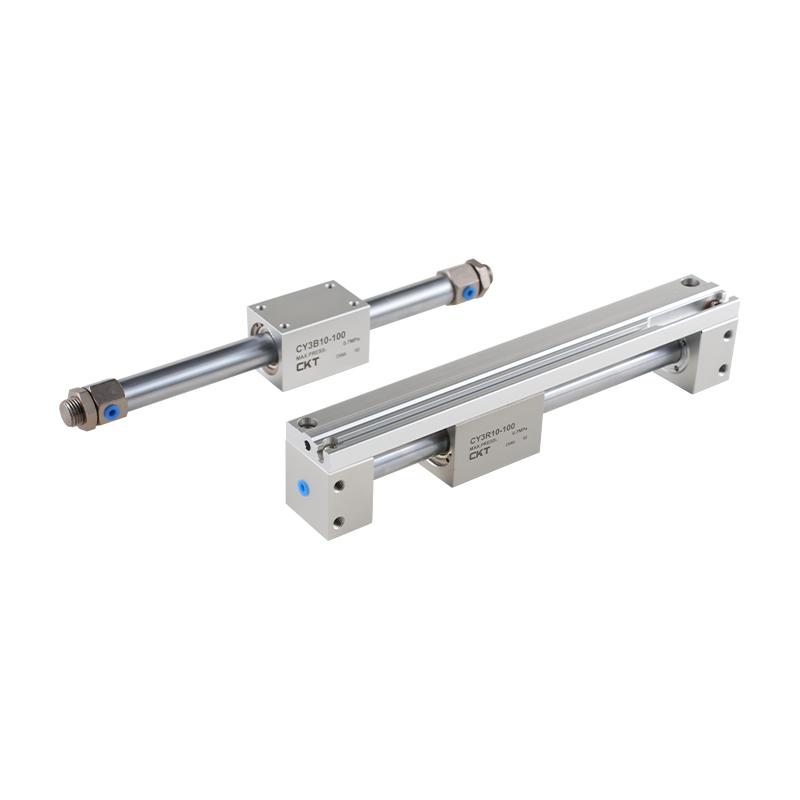

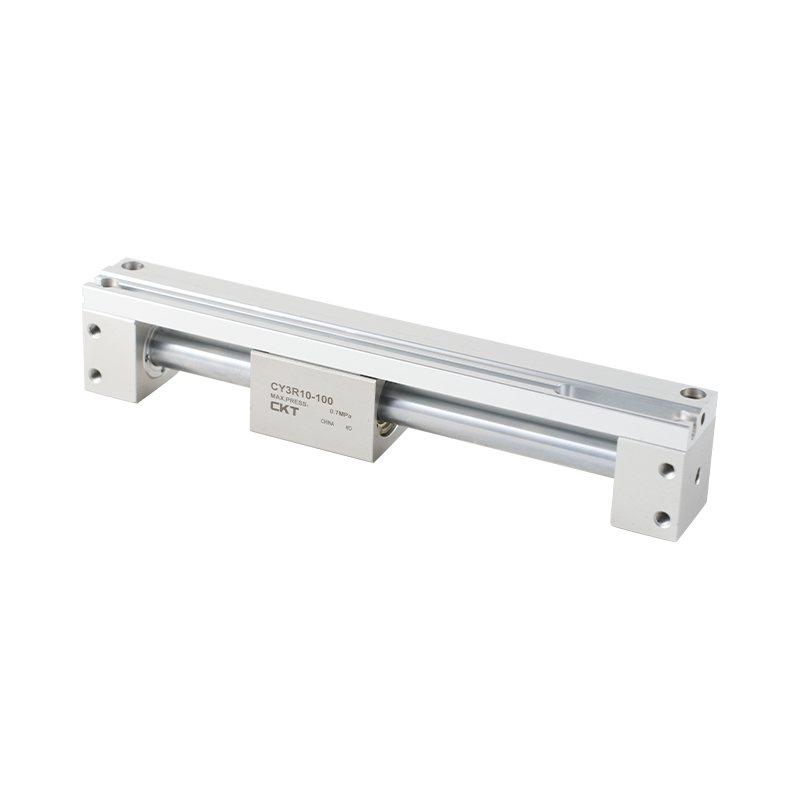

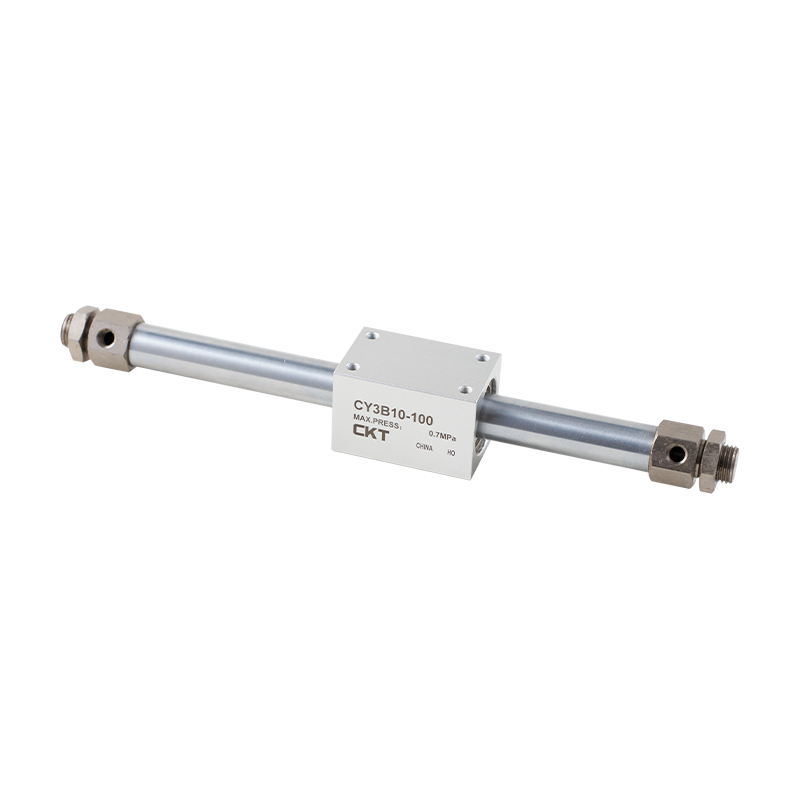

Magnetisch gekoppelter kolbenstangenloser Zylinder der Serie CY3B/CY3R, Basistyp/Direktmontagetyp

Die Form des Hauptkörpers und der Schlägerkopfabdeckung wurde geändert und die magnetische Verbindung wurde übernommen, um die Masse zu reduzieren. Der Schmierhaltering am Kolben kann kontinuierlich einen Schmierfilm bilden und die Schmierfähigkeit verbessern.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Kolbenstangenloser Zylinder der Serie MY1B mit mechanischem Gelenk (Basistyp)
WEITER：Magnetisch gekoppelter kolbenstangenloser Zylinder der Serie CY1L (Kugellagertyp)
  • Standardspezifikationen
    Zylinderdurchmesser (mm) 15 20 25 32 40
    Verwendete Flüssigkeit Luft (ohne Öl)
    Maximaler Betriebsdruck MPa 0.7
    Mindestbetriebsdruck MPa 0.16 0.15 0.14 0.12
    Umgebungs- und Flüssigkeitstemperatur -10 bis 60°C (aber nicht gefroren)
    Kolbengeschwindigkeit mm/s CY3B:50~400;CY3R:50~500
    Pufferung Dämpfungspolster an beiden Enden
    Hublängentoleranz mm 0~250 1°,251~1000 14,1001~ 1,8
    Magnetische Haltekraft   N 137 231 363 588 922
    Rohrleitungsanschluss M5×0,8 Rc/8 ·NPT18 ·G/₈

  • Teilenummer Passend für Zylinderdurchmesser (mm) d H B C
    SNJ-016B 15 M10×1,0 4 14 16.2
    SN-020B 20 M20×1,5 8 26 30
    SN-032B 2532 M26×1,5 8 32 37
    SN-040B 40 M32×2,0 10 41 47.3

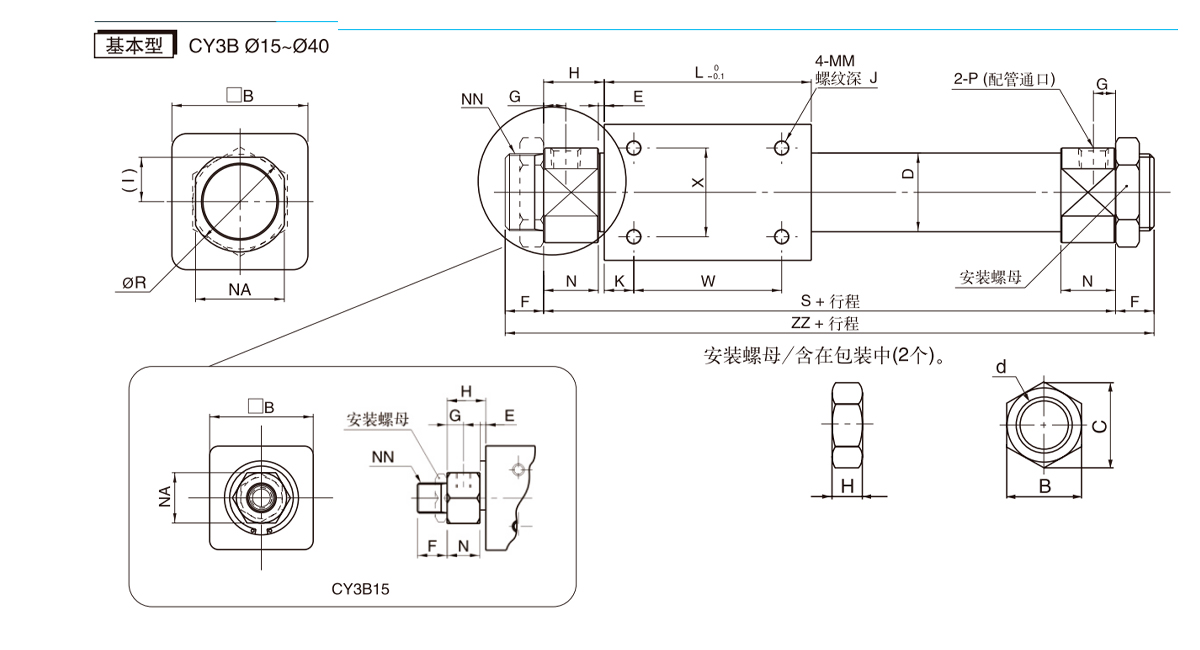

    Modelllll B D E F G H I J K L MM N NA NN R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4×0,7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4×0,7 18 24 M20×1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5×0,8 18.5 30 M26×1,5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1,5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

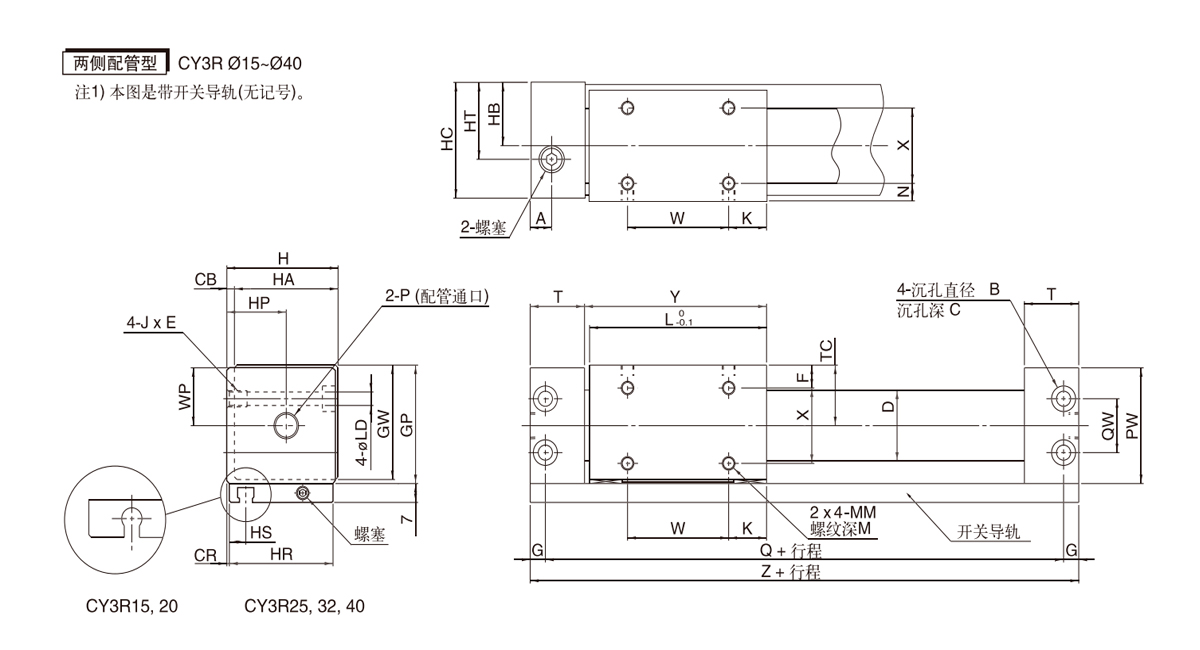

    Modelllll A B C CB CR D F G Hausarzt GW H HA HB HC PS Personalwesen HS HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5×0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1,25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1,25×10 15

    Modelllll L LD M MM N PW Q QW T TC W WP X Y Z
    CY3R15 53 4.3 5 M4×0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4×0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5×0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

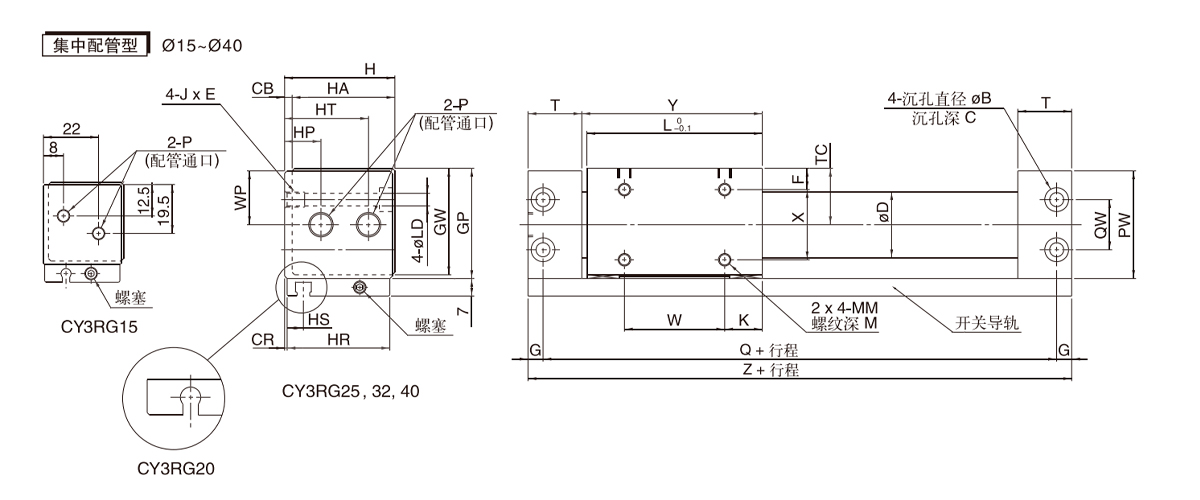

    Modelllll PS HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※Die nicht angegebenen Abmessungen entsprechen denen für den Rohrleitungstyp auf beiden Seiten.
