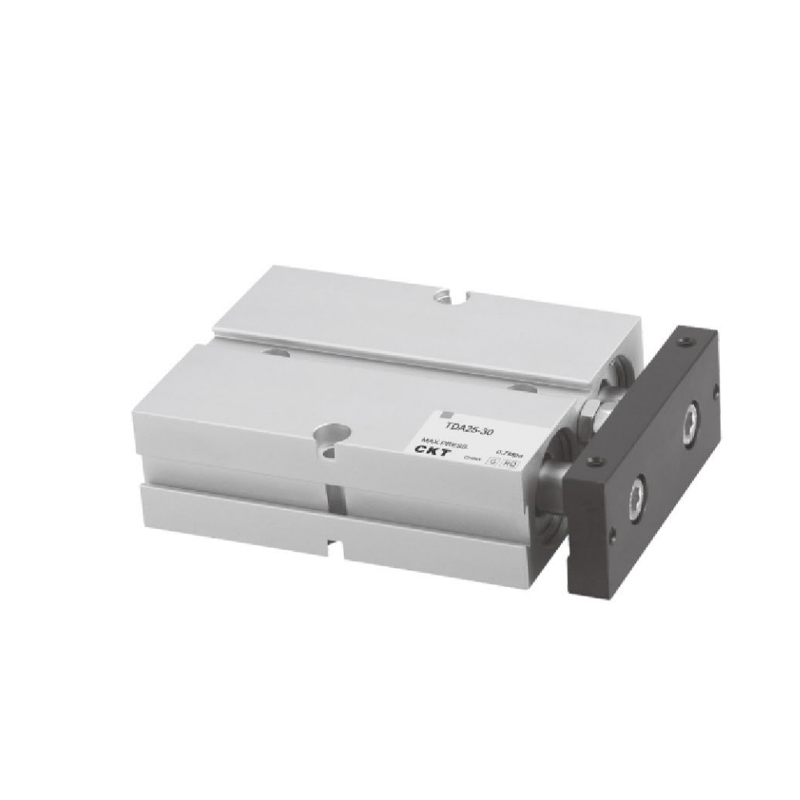

Doppelzylinder der TDA/TN-Serie (Ø10~Ø32)
  • Doppelzylinder der TDA/TN-Serie (Ø10~Ø32)
Mehrachsiger Zylinder

Doppelzylinder der TDA/TN-Serie (Ø10~Ø32)

1. Der eingebettete Körper wird fixiert und installiert, um Installationsraum zu sparen.
2. Es verfügt über bestimmte Biege- und Torsionseigenschaften und kann bestimmten seitlichen Belastungen standhalten.
3. An drei Seiten der Befestigungsplatte befinden sich Befestigungslöcher, um das Laden in mehreren Positionen zu erleichtern.
4. Das Antikollisionspolster am vorderen Ende des Körpers kann den Zylinderhub anpassen und den Aufprall entlasten.
5. Die Standardkonfiguration dieser Zylinderserie ist ein magnetischer Typ, und es gibt keine Option ohne magnetischen Typ.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Doppelzylinder der CXS-Serie (Basistyp)
WEITER：Kein nächster Artikel
  • Spezifikation
    Bohrungsgröße (mm) 10 16 20 25 32
    Aktion Doppelt wirkend
    Flüssig Luft
    Betriebsdruckbereich 0,1–1,0 MPa (14–145 psi)
    Prüfdruck 1,5 MPa (215 psi)
    Betriebstemperatur
    (℃)     		-20~70
    Betriebsgeschwindigkeitsbereich
    (mm/s)     		30~500
    Einstellbarer Hub -10~0
    Hublängentoleranz 1.00
    Kissen Stoßstange
    Nicht rotierende Toleranz ±0,4° ±0,3°
    Portgröße M5×0,8 PT1/8
    *Die Genauigkeit der Nichtdrehung bezieht sich auf den Winkel, um den sich die Zylinderbefestigungsplatte drehen kann, wenn der Zylinder vollständig eingefahren ist.
    **Für den Rohranschluss stehen NPT- und G-Gewindetypen zur Verfügung.

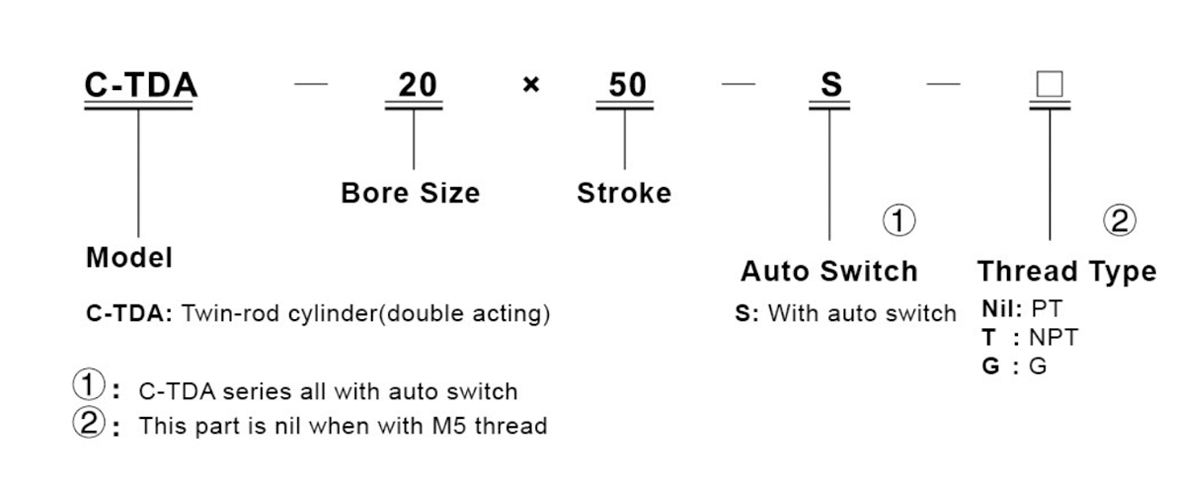

    Außerdem: C-TN-Serie vollmagnetisch.

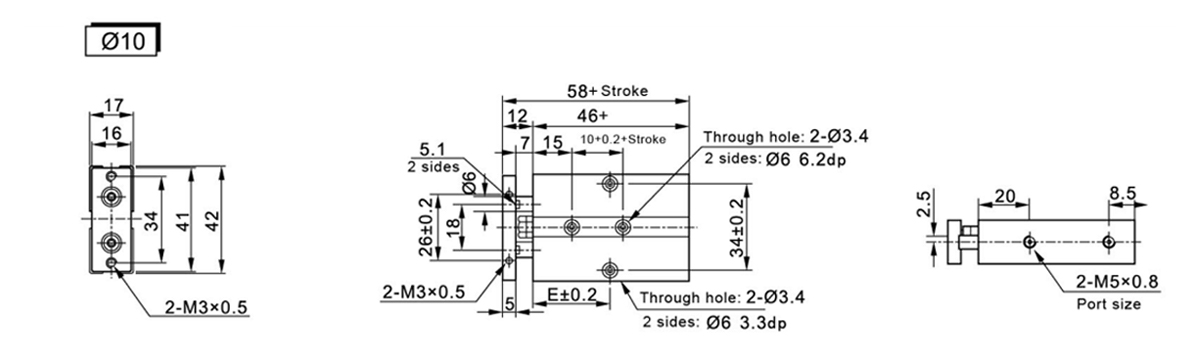

  • Symbol/Strich 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

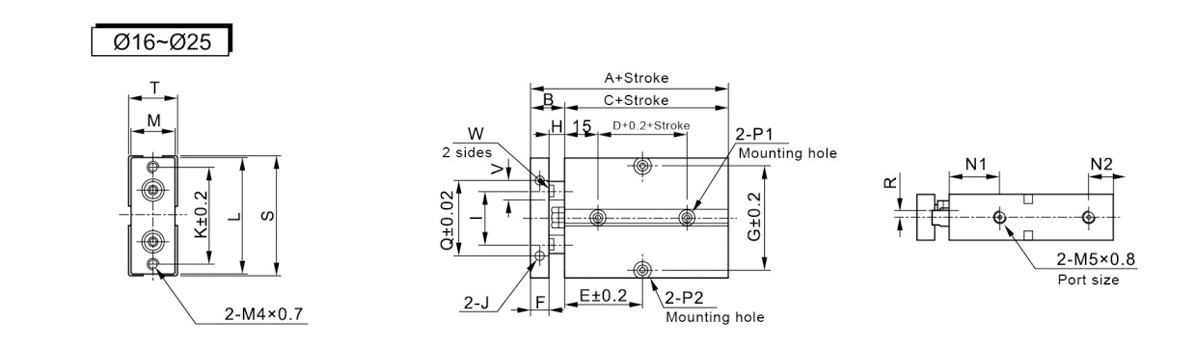

    Symbol/Strich A B C D Schlaganfall≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Symbol/Strich G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Tiefe5 47 53 20 22 11 Beide Seiten: 07,5 Tiefe 7,2 mm Durchgangsloch Ø4,5 Beide Seiten: 08 Tiefe 4,5 mm Durchgangsloch Ø 4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Tiefe5 55 61 24 25 12 Beide Seiten: 07,5 Tiefe 7,2 mm Durchgangsloch Ø4,5 Beide Seiten: 08 Tiefe4,5 mm Durchgangsloch Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Tiefe5 66 72 29 27 12 Beide Seiten: 07,5 Tiefe 7,2 mm Durchgangsloch Ø4,5 Beide Seiten: 08 Tiefe 4,5 mm Durchgangsloch Ø 4,5 56 6 73 30 12 10.1

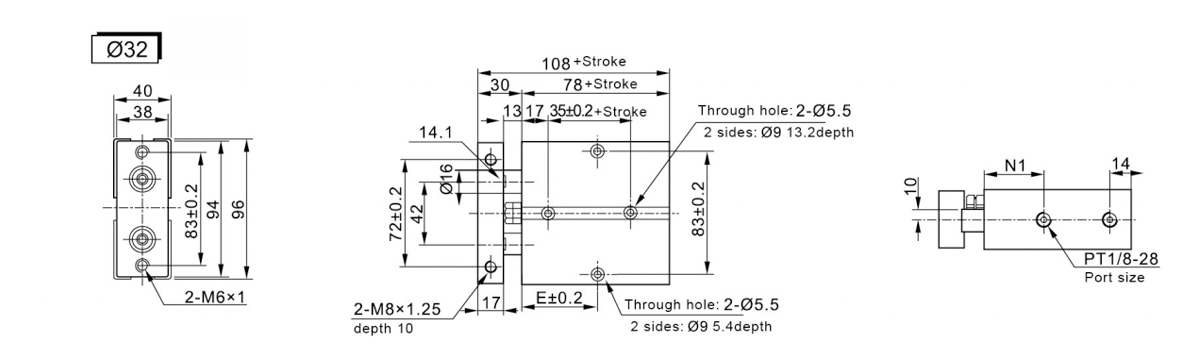

    Symbol/Strich 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
