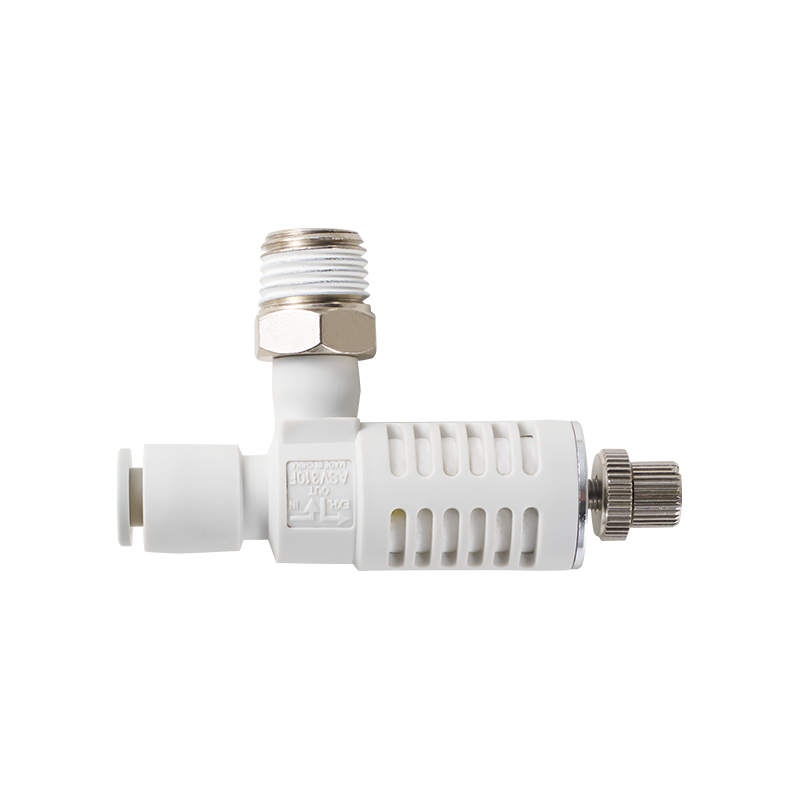

Schnellentlüftungsventil der ASV-Serie
  • Schnellentlüftungsventil der ASV-Serie
Durchflussregelventil/Rückschlagventil

Schnellentlüftungsventil der ASV-Serie

Das Schnellentlüftungsventil der ASV-Serie ist ein Spezialventil, das zur Beschleunigung des Entlüftungsprozesses des Aktuators im Pneumatiksystem verwendet wird. Es verkürzt die Reaktionszeit beim Zurücksetzen des Zylinders oder der pneumatischen Komponente durch die Optimierung des Abgaswegs und verbessert die dynamische Leistung des Systems.

Kernfunktionen
Optimierung des Abgasweges

Richten Sie einen Kanal mit geringem Widerstand direkt zur Atmosphäre ein, um eine ungehinderte Druckentlastung des Gases im inneren Hohlraum des Aktuators zu gewährleisten und die durch Gegendruck verursachte Aktionsverzögerung zu beseitigen.


Integriertes funktionales Design

Der einzelne Ventilkörper integriert die Doppelfunktionen der Umleitung der Ansaugdruckdifferenz und der schnellen Entlüftung, ohne dass externe komplexe Steuerkreise erforderlich sind, was die Systemstruktur vereinfacht.


Anpassungsfähigkeit der Arbeitsbedingungen

Die interne dynamische Gleichgewichtsstruktur passt sich an Luftdruckschwankungen an und sorgt für stabile Abgaseigenschaften unter häufigen Start-Stopp- oder Lastwechselbedingungen.


Verbesserung der Systemeffizienz

Durch die Verkürzung des Abgaszyklus und die Reduzierung der Leerlaufzeit der Ausrüstung werden indirekt die Zyklusrate und die Energienutzungseffizienz der pneumatischen Ausrüstung verbessert.


Fehlerminderungsmechanismus

Automatischer Wechsel in den Abluftmodus, wenn die Luftzufuhr unterbrochen wird, um eine unkontrollierte Verschiebung des Aktuators aufgrund von Restdruck zu vermeiden.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Rückschlagventil der AK-Serie
WEITER：Geschwindigkeitsregelventil der ASP-Serie mit vorgesteuertem Rückschlagventil
  • Modell ASV120F ASV220F ASV310F ·410F ASV510F
    Verwendete Flüssigkeit Luft
    Garantierte Druckfestigkeit 1,5 MPa
    Maximaler Betriebsdruck 1MPa
    Mindestbetriebsdruck 0,1 MPa
    Umgebungstemperatur und Flüssigkeitstemperatur -5 bis 60°C (aber nicht gefroren)
    Hinweis 1 Geeignetes Rohrmaterial Nylon, weiches Nylon, Polyurethan
    Optional Runde Kontermutter Mit Spritzschutz, runder Kontermutter
    Hinweis 1) Beachten Sie den maximalen Betriebsdruck von weichem Nylon und Polyurethan.

    Schnellentlüftungsventil und Abgasdrosselklappe integriert. Kann für den Hochgeschwindigkeitsantrieb von Zylindern verwendet werden.
    ●Etwa das Zweifache der effektiven Querschnittsfläche (im Vergleich zu Geschwindigkeitsregelventilen)
    Entsprechende Modelle: ASV310F, 410F, 510F
    ● Ausgestattet mit Schalldämpfer und Schnellwechselanschluss
    ● Flammhemmendes Harzventilgehäuse ist Standard (UL-Spezifikation V-0)
    Entsprechende Modelle: ASV310F, 410F, 510F
    ● Alle Messingteile sind elektrolytisch vernickelt

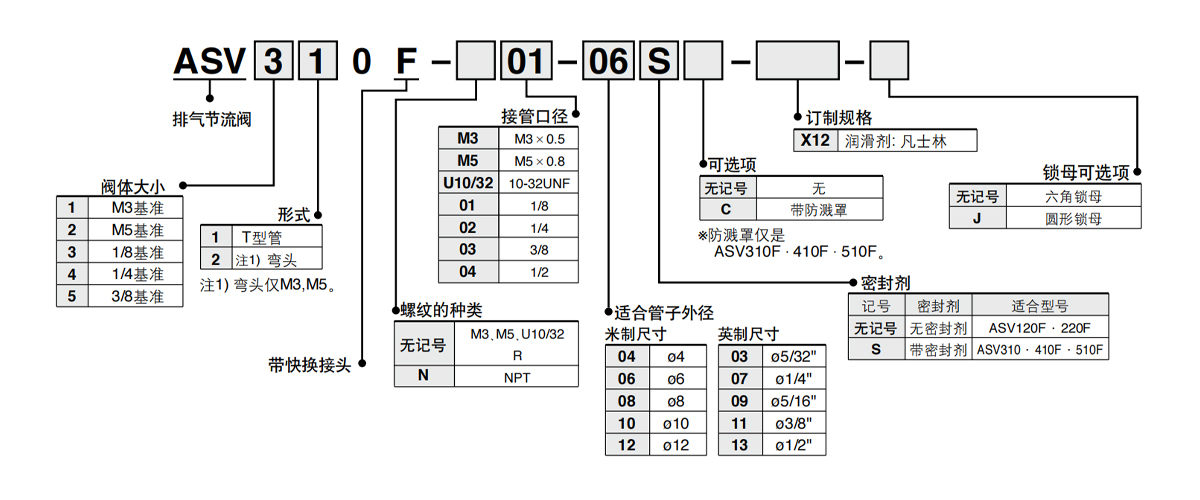

  • Modell Übernahmedurchmesser Passend für Rohraußendurchmesser (mm) Schallgeschwindigkeitsfluss dm³/(s ·bar) Kritisches Druckverhältnis
    4 6 8 10 12 5132“ 1/4" 5/16" 3/8" 1/2" N-OUT OUT-EXH IN-OUT OUT-EXH.
    ASV120F-M3 M3×0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

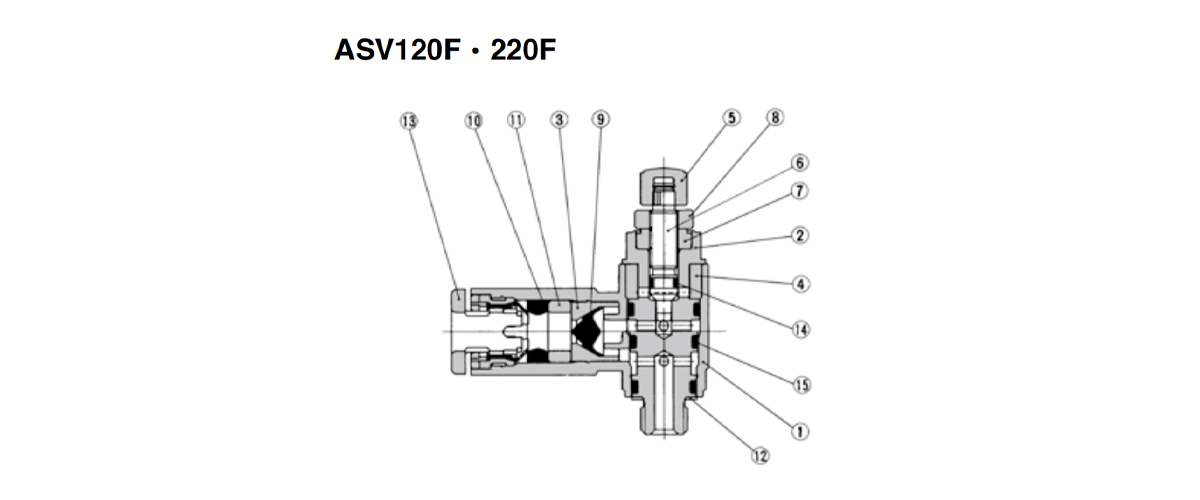

  • Einzelteile
    Nummer Teilename Material Hinweis
    1 Ventilkörper A PBT
    2 Ventilkörper B Messing Hinweis 1) Chemische Vernickelung
    3 Ventilsitzring Messing Chemische Vernickelung
    4 Schalldämpfendes Material PVA-Schwamm
    5 Handrad PBT M3-Typ: Chemisch vernickeltes Messing
    6 Nadelventil Messing Chemische Vernickelung
    7 Nadelventil guide seat Messing Chemische Vernickelung
    8 Kontermutter Stahl Anmerkung 3) Zinkchromat Anm. 2)
    9 Ventilkern HNBR
    10 Dichtungsstück NBR
    11 Trennring POM
    12 Dichtungspad Edelstahl/NBR Der M3-Typ ist PVC
    13 Hülse loslassen -
    14 O-Ring NBR
    15 O-Ring NBR
    Hinweis 1) M3 type is made of stainless steel.
    Hinweis 2) Round lock nuts are electroplated with nickel.
    Hinweis 3) Round lock nuts are made of brass.

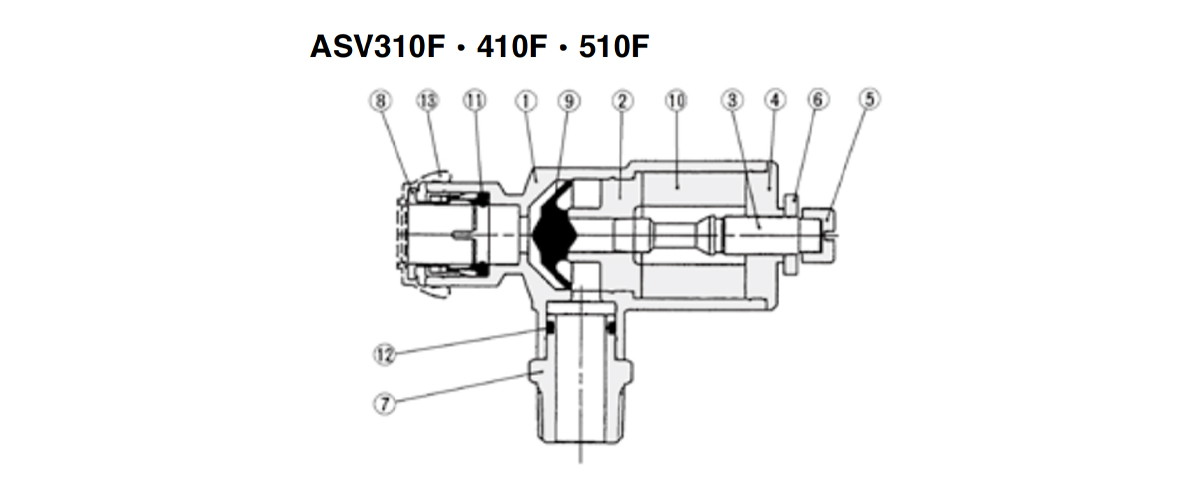

    Einzelteile
    Nummer Teilename Material Hinweis
    1 Ventilkörper A PBT UL94V-0
    2 Ventilsitzring Aluminiumlegierung Chromatbehandlung
    3 Nadelventil Aluminiumlegierung Chemische Vernickelung
    4 Nadelventil guide seat Aluminiumlegierung Chemische Vernickelung
    5 Handrad Messing Chemische Vernickelung
    6 Kontermutter Stahl Anmerkung 2) Zinkchromat Anm. 1)
    7 Pressverbindung Messing Chemische Vernickelung
    8 Hülse loslassen -
    9 Ventilkern Polyurethan-Gummi
    10 Geräuschreduzierendes Material PVA-Schwamm
    11 Dichtungsstück NBR
    12 O-Ring NBR
    13 Abdeckung Flammhemmendes CR UL94V-0
    Hinweis 1) Round lock nuts are electroplated with nickel.
    Hinweis 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

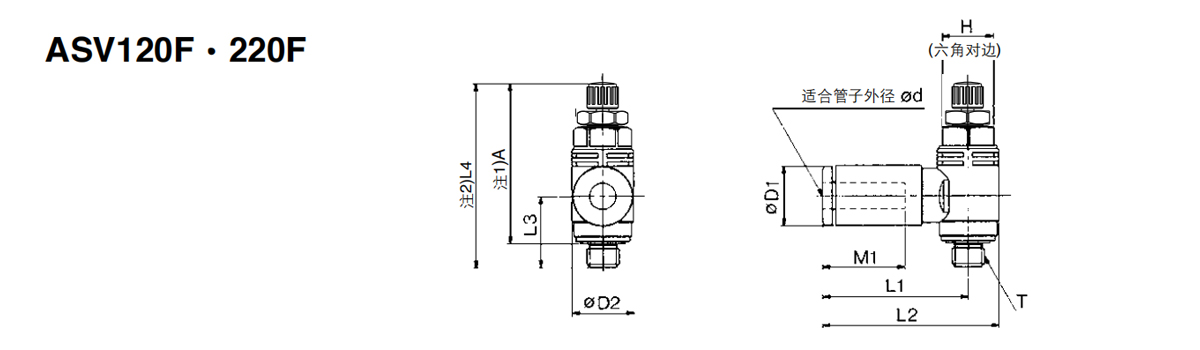

    Metrische Abmessungen
    Modelllll Passend für Rohraußendurchmesser d T H D1 D2 L1 L2 L3 L4 ※A M1 Qualität
    g
    Max. Min. Max. Min.
    ASV120F-M3-04 4 M3×0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Hinweis 1) Reference dimensions after screwing in M thread
    Hinweis 2) L4 is the reference dimension.

    Imperiale Abmessungen
    Modelllll Passend für Rohraußendurchmesser d T H D1 D2 L1 L2 L3 L4 ※A M1 Qualität
    g
    Max. Min. Max. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Hinweis 1) Reference dimensions after screwing in U10/32 thread.
    Hinweis 2) L4 is the reference dimension.

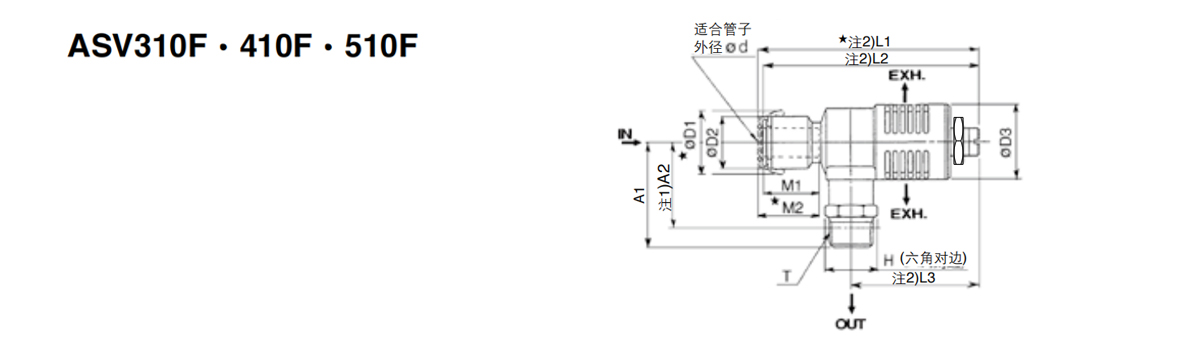

    Metrische Abmessungen
    Modelllll Passend für Rohraußendurchmesser d T H □D1 D2 D3 □L1 L2 L3 Hinweis 2)
    A1     		A2 M1 ★M2 Qualität
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Abmessungen mit Abdeckung.
    Hinweis 1) Reference dimensions after screwing in R thread.
    Hinweis 2) L1, L2, and L3 are reference dimensions.

    Imperiale Abmessungen
    Modelllll Passend für Rohraußendurchmesser d T H ★D1 D2 D3 ★L1 L2 L3 Hinweis 2)
    A1     		Hinweis 1)
    A2     		M1 ★M2 Qualität
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Abmessungen mit Abdeckung.
    Hinweis 1) Reference dimensions after NPT thread is screwed in.
    Hinweis 2) L1, L2, and L3 are reference dimensions.
