Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss Lieferanten

Zuhause / Produkte / Pneumatisches Zubehör / Durchflussregelventil/Rückschlagventil / Durchflussregelventil der AS-Serie / Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss

Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss
  • Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss
  • Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss
Durchflussregelventil der AS-Serie

Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss

Geschwindigkeitsregelventile der AS-Serie mit Schnellwechselanschlüssen wurden speziell für Fälle entwickelt, in denen die Bewegungsgeschwindigkeit pneumatischer Aktuatoren (z. B. Zylinder) einfach angepasst werden muss. Das integrierte Schnellanschlussdesign ermöglicht das sofortige Anschließen und Trennen von Werkzeugen und vereinfacht so die Rohrleitungskonfiguration und den Gerätewechselprozess erheblich.

Kernfunktionsintegration: Integrieren Sie die präzise Einstellfunktion der Gasdurchflussrate und den schnellen Verbindungs-/Trennmechanismus für den Flüssigkeitspfad in einem einzigen Ventilkörper, um eine effiziente Kombination aus Durchflussregelung und Rohrleitungsverbindung zu erreichen.

Präzise Durchflusskontrolle: Bietet gleichmäßige und lineare Durchflusseigenschaften und ermöglicht es dem Bediener, die Geschwindigkeit pneumatischer Aktuatoren je nach Arbeitsbedingungen feinfühlig und zuverlässig stufenlos anzupassen.

Vorteile der Schnellwechselbedienung: Integrierte Standard-Schnellwechselschnittstelle (weiblicher Kopf). Drücken oder ziehen Sie einfach den entsprechenden Stecker (männlicher Kopf), um die Gasleitungsverbindung herzustellen oder zu trennen, was die Effizienz der Gerätewartung, des Austauschs oder der Neuorganisation der Produktionslinie erheblich verbessert.

Weit verbreitete Szenarien: Besonders geeignet für Automatisierungsgeräte, Vorrichtungen und Produktionslinien, die häufig pneumatische Werkzeuge (z. B. pneumatische Schraubendreher, Schleifmaschinen, Spritzpistolen) austauschen oder die Geschwindigkeit eines einzelnen Zylinders anpassen müssen.

Modulare und flexible Anpassung: Das Design berücksichtigt Vielseitigkeit und seine Schnellwechselschnittstelle folgt in der Regel den gängigen Industriestandards, was eine schnelle Anpassung an die Schnellwechsel-Steckerkomponenten im vorhandenen Pneumatiksystem ermöglicht.

Intuitive und komfortable Bedienung: Es ist in der Regel mit einem einfach manuell zu bedienenden Einstellmechanismus (z. B. einem Drehknopf) ausgestattet, der es dem Personal vor Ort ermöglicht, die Geschwindigkeit einfach und intuitiv ohne Werkzeug einzustellen.

Zuverlässige Flüssigkeitskontrolle: Das Design der Ventilkernstruktur konzentriert sich auf Stabilität und geringe interne Leckage und kann die eingestellte Geschwindigkeit auch bei Durchflussänderungen oder bestimmten Druckschwankungen relativ konstant halten.

Kompakte und langlebige Struktur: Der Ventilkörper ist kompakt konstruiert und größtenteils aus technischen Kunststoffen oder Metalllegierungen gefertigt, um den Anforderungen industrieller Umgebungen hinsichtlich Raumnutzung und langfristiger Haltbarkeit gerecht zu werden.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss (gerade Durchgangsausführung)
WEITER：Kein nächster Artikel
  • Flüssig Luft
    Beweisdruck 1,5 MPa
    Maximaler Betriebsdruck 1 MPa
    Min. Betriebsdruck 0,1 MPa
    Umgebungs- und Flüssigkeitstemperatur -5-60℃ (Kein Einfrieren)
    Anzahl der Kreise 10 (M3 und M5 sind 8)
    Anwendbarer Schlauchdurchmesser Nylon, Polyurethan

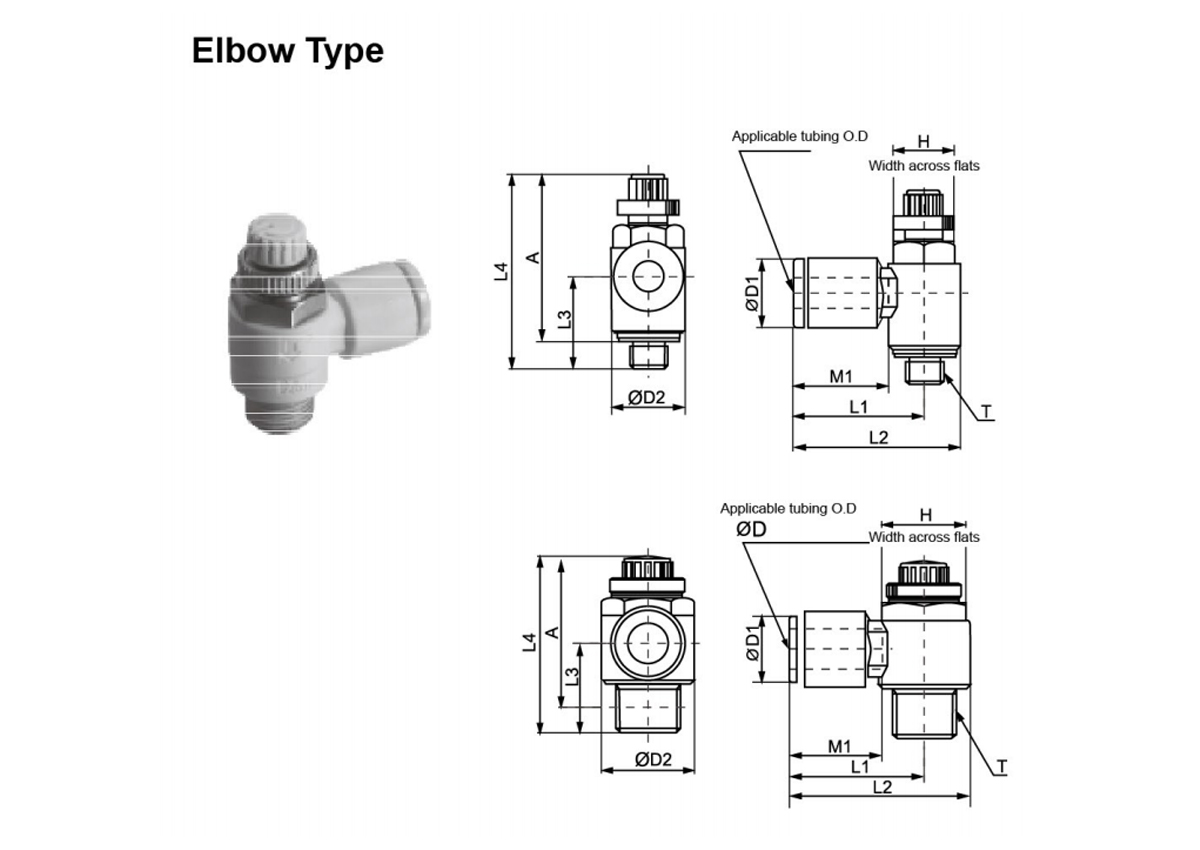

  • ØD Modelllll T H D1 D2 L1 L2 L3 L4 A M1
    Ø4 C-AS12□1F-M3-04 M30,5 5.5 9.3 9.6 17.3 22.1 12 26.6 24.1 24 21.5 12.7 6
    Ø4 C-AS12□1F-M5-04 M50.8 8 9.3 9.6 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS12□1F-M5-06 M50.8 11.6 18.1 22.9 11.7 13.5
    Ø4 C-AS22□1F-01-04S 1/8 12
    (12.7)     		9.3 14.2 20.4 27.5 14.3 36.1 31.1 32.1 27.1- 12.7 17
    Ø6 C-AS22□1F-01-06S 11.6 20.4 27.5 13.5
    Ø8 C-AS22□1F-01-08S 15.2 25..3 32.4 18.5 19
    Ø10 C-AS22□1F-01-10S 18.5 33.1 40.2 15 21 21
    Ø4 C-AS22□1F-02-04S 1/4 17
    (17.5)     		10.4 18.5 25.2 34.4 18.2 40.4 354 34.4 29.4 16 32
    Ø6 C-AS22□1F-02-06S 12.8 25.2 34.4 17
    Ø8 C-AS22□1F-02-08S 15.2 27.2 36.4 18.5 34
    Ø10 C-AS22□1F-02-10S 18.5 33.9 43.2 20 21 36
    Ø6 C-AS32□1F-02-06S 19 12.8 23 27.8 39.3 21.8 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS32□1F-02-08S 15.2 29.5 41 18.5 63
    Ø10 C-AS32□1F-02-10S 18.5 31.8 43.3 21 67
    Ø12 C-AS32□1F-02-12S 20.9 32.8 44.3 22 69
    06 C-AS32□1F-03-06S 3/8 12.8 23 27.8 39.3 20.9 46.5 41.5 40.2 35.2 17 55
    Ø8 C-AS32□1F-03-08S 15.2 29.5 41 18.5 57
    Ø10 C-AS32□1F-03-10S 18.5 31.8 43.3 21 59
    12 C-AS32□1F-03-12S 20.9 32.8 44.3 22 61
    Ø10 C-AS42□1F-04-10S 1/2 24
    (23,8)     		18.5 28.6 33.6 47.9 25.4 57.6 50.1 49.6 42.1 21 100
    Ø12 C-AS42□1F-04-12S 20.9 34.6 48.9 22 101

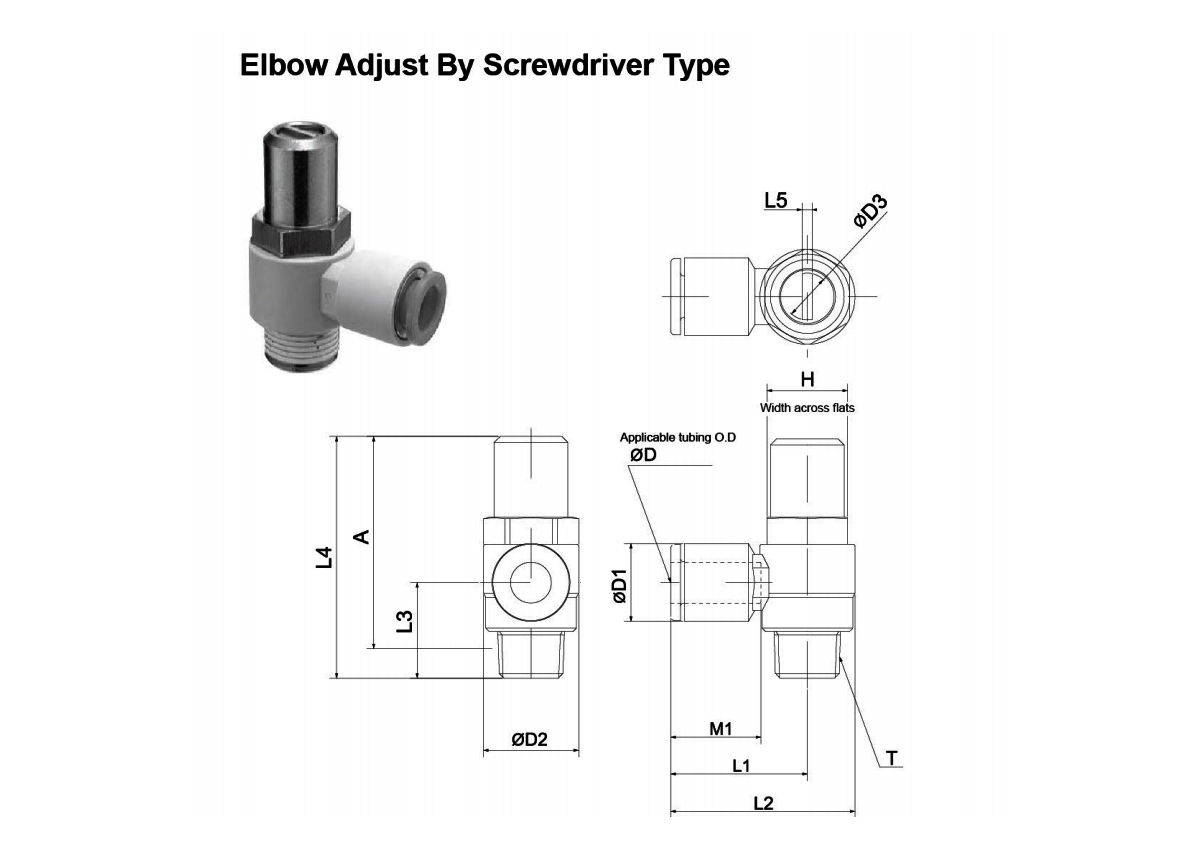

    ØD Modelllll T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    Ø3,2 AS12□1F-M5-23○ M5×0,8 8 8.4 9.6 4.7 17.3 22.1 2.3 31 0.7 27.4 12.7
    Ø4 AS12□1F-M5-04○ 9.3
    Ø6 AS12□1F-M5-06○ 11.6 8.1 22.9 11.7 3.5
    Ø4 AS22□1F-01-04S○ R 1/8 12 9.3 14.2 7.2 20.4 27.5 14.3 35.6 1.2 31.6 12.7
    Ø6 AS22□1F-01-06S○ 11.6 13.5
    Ø8 AS22□1F-01-08S○ 15.2 25.3 32.4 18.5
    Ø10 AS22□1F-01-10S○ 18.5 33.1 40.2 15 21
    Ø4 AS22□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 25.2 34.4 18.2 40.7 1.2 34.7 16
    Ø6 AS22□1F-02-06S○ 12.8 17
    Ø8 AS22□1F-02-08S○ 15.2 27.2 36.4 18.5
    Ø10 AS22□1F-02-10S○ 18.5 33.9 43.2 20 21
    Ø6 AS32□1F-02-06S○ R 1/4 19 12.8 23 9.8 27.8 39.3 21.8 55.3 1.2 49.3 17
    Ø8 AS32□1F-02-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-02-10S○ 18.5 31.8 43.3 21
    Ø12 AS32□1F-02-12S○ 20.9 32.8 44.3 22
    Ø6 AS32□1F-03-06S○ R 3/8 19 12.8 23 9.8 27.8 39.3 20.9 53.7 1.2 47.4 17
    Ø8 AS32□1F-03-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-03-10S○ 18.5 31.8 43.3 21
    012 AS32□1F-03-12S○ 20.9 32.8 44.3 22
    Ø10 AS42□1F-04-10S○ R 1/2 24 18.5 28.6 12.4 33.6 47.9 25.4 63.8 1.2 55.8 21
    Ø12 AS42□1F-04-12S○ 20.9 34.6 48.9 22

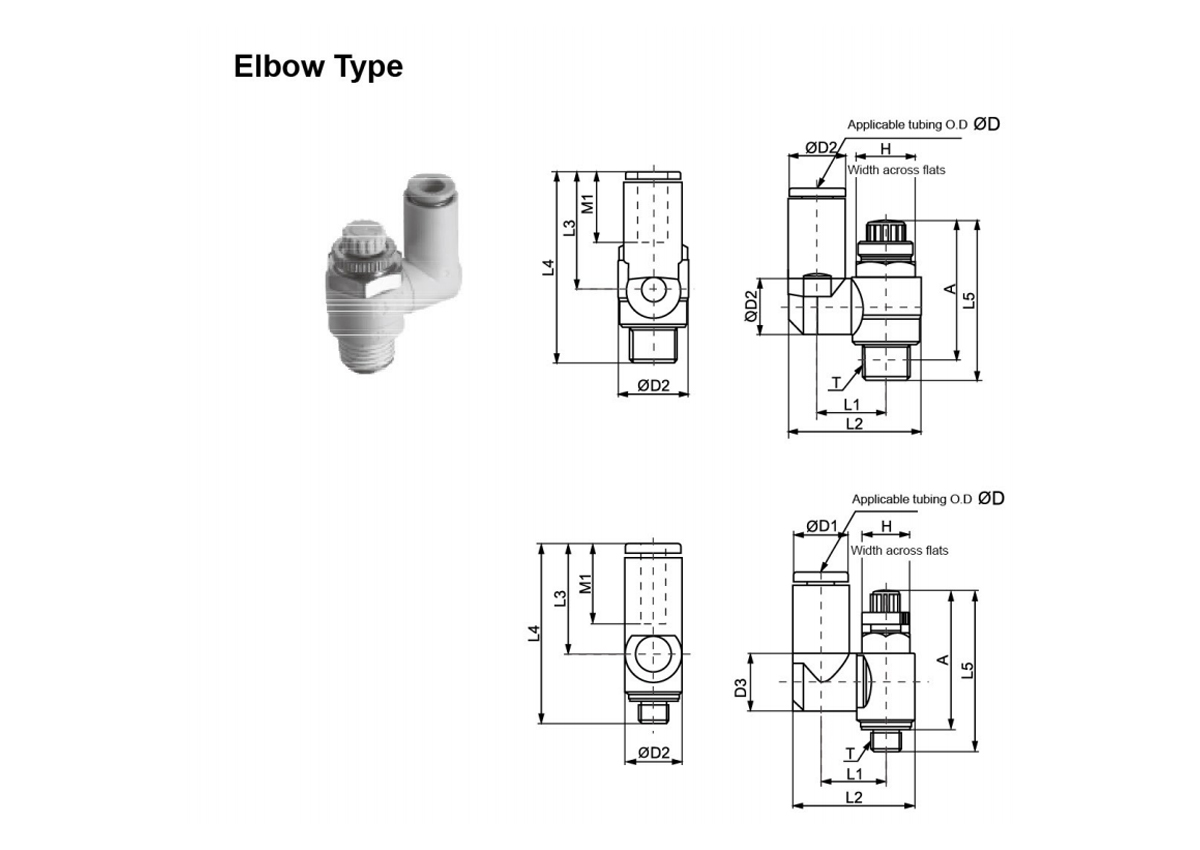

    od Modelllll T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    Groß Klein Groß Klein
    Ø4 C-AS13□1F-M3-04 M30,5 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5
    Ø4 C-AS13□1F-M5-04 M50.8 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS13□1F-M5-06 M50.8 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S 1/8 12
    (12.7)     		9.3
    14.2     		9.3 13.1 24.9 17.5 31.8
    36.1
    31.1
    32.1
    27.1     		12.7 18
    Ø6 C-AS23□1F-01-06S 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S 15.2 12.9 16.2 30.9 28.2 41.7 18.5 21
    Ø4 C-AS23□1F-02-04S 1/4 17
    (17.5)     		10.4 18.5 10.9 16.2 30.6 21.9 40.1 40.4 35.4 34.4 29.4 16 32
    Ø6 C-AS23□1F-02-06S 12.8 12.9 18.4 34 25.2 42.6 17 33
    Ø8 C-AS23□1F-02-08S 15.2 12.9 18.3 35.2 28.2 45.6 18.5 36
    Ø10 C-AS23□1F-02-10S 18.5 20.2 38.7 31 48.4 21 40
    φ6 C-AS33□1F-02-06S 19 12.8 23 12.9 20.6 38.5 25.2 47 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS33□1F-02-08S 15.2 12.9 23 39.7 28.2 50 18.5 63
    Ø10 C-AS33□1F-02-10S 18.5 16.2 23 43.7 32.6 54.4 21 67
    Ø12 C-AS33□1F-02-12S 20.9 20.6 44.9 34.4 56.2 22 69
    Ø6 C-AS33□1F-03-06S 3/8 12.8 23 12.9 20.6 38.5 25.2 46.1 46.5 41.5 40 35 17 56
    Ø8 C-AS33□1F-03-08S 15.2 12.9 23 39.7 28.2 49.1 18.5 59
    Ø10 C-AS33□1F-03-10S 18.5 16.2 23 43.7 32.6 53.5 21 63
    Ø12 C-AS33□1F-03-12S 20.9 23 44.9 34.4 55.3 22 65
    Ø10 C-AS43□1F-04-10S 1/2 24
    (23,8)     		18.5 28.6 16.2 25.8 49.4 32.6 58 57.6 50.1 49.6 42.1 21 104
    Ø12 C-AS43□1F-04-12S 21.7 19.4 26.8 52 36.3 61.7 22 106

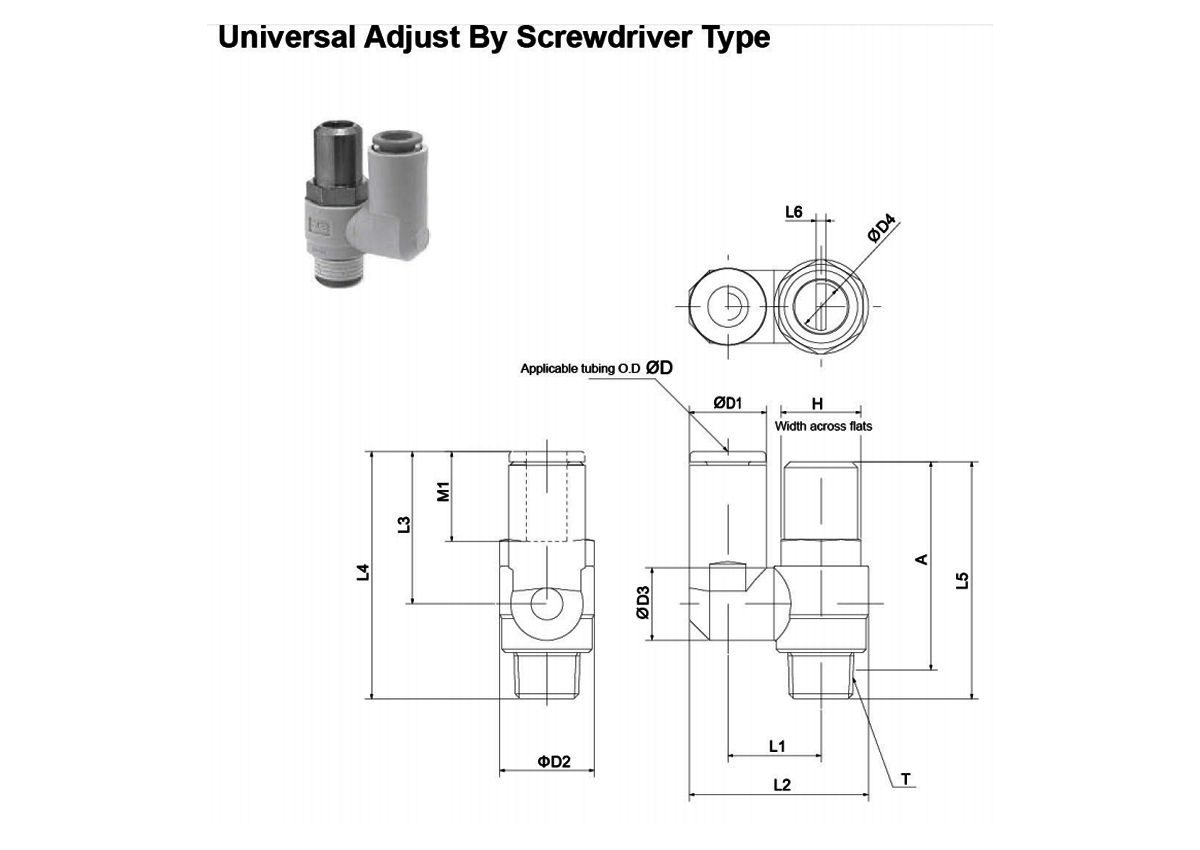

    ØD Modelllll T H D1 D2 D3 D4 L1 L2 L3 L4 L5 L6 A M1
    Ø3,2 C-AS13□1F-M5-23○ M5×0,8 8 8.4 9.6 9.3 4.7 10.8 19.8 17.5 28.7 31 0.7 27.4 12.7
    Ø4 C-AS13□1F-M5-04○ 9.3 20.3
    Ø6 C-AS13□1F-M5-06○ 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S○ R 1/8 12 9.3 14.2 9.3 7.2 13.1 24.9 17.5 31.8 35.6 1.2 31.6 12.7
    Ø6 C-AS23□1F-01-06S○ 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S○ 15.2 12.9
    10.9     		16.2 30.9 28.2 41.7 18.5
    Ø4 C-AS23□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 16.2 30.6 21.9 40.1 40.7 1.2 34.7 16
    Ø6 C-AS23□1F-02-06S○ 12.8 12.9 18.4 34 25.2 42.6 17
    Ø8 C-AS23□1F-02-08S○ 15.2 18.3 35.2 28.2 45.6 18.5
    Ø10 C-AS23□1F-02-10S○ 18.5 20.2 38.7 31 48.4 21
    Ø6 C-AS33□1F-02-06S○ R 1/4 19 12.8 23 12.9 9.8 20.6 38.5 25.2 47 55.3 1.2 49.3 17
    Ø8 C-AS33□1F-02-08S○ 15.2 39.7 28.2 50 18.5
    Ø10 C-AS33□1F-02-10S○ 18.5 16.2 23 43.7 32.6 54.4 21
    Ø12 C-AS33□1F-02-12S○ 20.9 44.9 34.4 56.2 22
    Ø6 C-AS33□1F-03-06S○ R3/8 19 12.8 23 12.9 9.8 20.6 38.5 25.2 46.1 53.7 1.2 47.4 17
    Ø8 C-AS33□1F-03-08S○ 15.2 39.7 28.2 49.1 18.5
    Ø10 C-AS33□1F-03-10S○ 18.5 16.2 23 43.7 32.6 53.5 21
    Ø12 C-AS33□1F-03-12S○ 20.9 44.9 34.4 55.3 22
    Ø10 C-AS43□1F-04-10S○ R 1/2 24 18.5 28.6 16.2 12.4 25.8 49.4 32.6 58 63.8 1.2 55.8 21
    Ø12 C-AS43□1F-04-12S○ 20.9 19.4 26.8 52 36.3 61.7 22
