Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss (gerade Durchgangsausführung) Lieferanten

Zuhause / Produkte / Pneumatisches Zubehör / Durchflussregelventil/Rückschlagventil / Durchflussregelventil der AS-Serie / Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss (gerade Durchgangsausführung)

Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss (gerade Durchgangsausführung) Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss (gerade Durchgangsausführung)
  • Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss (gerade Durchgangsausführung)
  • Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss (gerade Durchgangsausführung)
Durchflussregelventil der AS-Serie

Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss (gerade Durchgangsausführung)

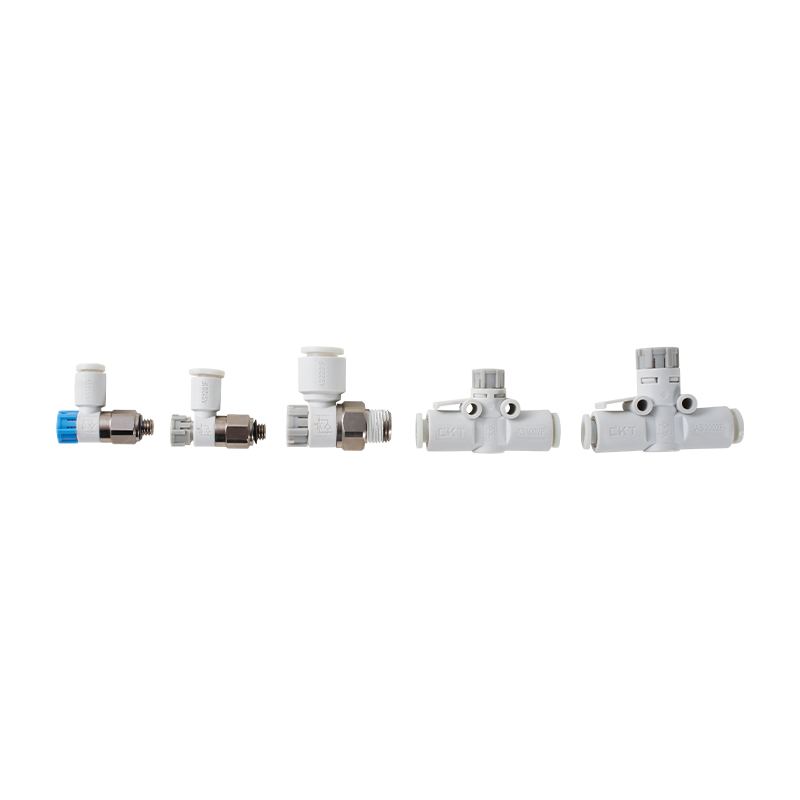

Das Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss (gerader Durchgang) zur Einstellung der Bewegungsgeschwindigkeit des Flüssigkeitsantriebs. Sein struktureller Entwurf berücksichtigt den Komfort der Durchflussregulierung und des Rohrleitungsanschlusses und eignet sich für dynamische Flüssigkeitssteuerungszwecke.

Kernfunktionen
Strömungskanalform: Die geradlinige Strömungskanalanordnung reduziert den Druckverlust, weist eine bessere Mediendurchlässigkeit auf und eignet sich für herkömmliche Strömungskontrollszenarien
Schnittstelleneigenschaften: Durch die Schnellwechsel-Verbindungsstruktur sind keine Hilfswerkzeuge erforderlich, die Rohrleitung kann schnell demontiert und zusammengebaut werden und die Wartungsreaktionsgeschwindigkeit wird verbessert
Regulierungsmechanismus: Das stufenlose Drosseldesign sorgt für eine kontinuierliche Durchflussregelung und die Geschwindigkeitsstabilität des Stellantriebs wird weniger durch Schwankungen der Betriebsbedingungen beeinträchtigt
Anpassungsfähigkeit an Betriebsbedingungen: Das Material des Ventilkörpers erfüllt die Kompatibilitätsanforderungen industrieller Flüssigkeiten und behält die Linearität der Regelung innerhalb des herkömmlichen Druckbereichs bei
Systemintegration: Der modulare Aufbau ermöglicht die unabhängige Installation oder den kombinierten Einsatz, und sowohl pneumatische als auch hydraulische Kreisläufe können als grundlegende Geschwindigkeitsregeleinheiten verwendet werden

Anwendungsorientierung
Dieser Ventiltyp wird häufig zur Regelung der Stellantriebsgeschwindigkeit, zur Puffersteuerung und für andere Zwecke verwendet. Seine Schnellwechseleigenschaften eignen sich besonders für flexible Produktionslinien, die häufige Werkzeugwechsel erfordern. Der geradlinige Strömungskanal ist weniger empfindlich gegenüber dem Systemgegendruck und ist in Fällen mit mittleren Anforderungen an die Durchflussgenauigkeit von praktischem Wert. Die Struktur des Ventilkörpers weist eine grundlegende Toleranz für die Flüssigkeitsreinheit auf, für stark verschmutzte Medienumgebungen wird jedoch dennoch eine Vorfiltereinheit empfohlen.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Kein vorheriger Artikel
WEITER：Geschwindigkeitsregelventil der AS-Serie mit Schnellwechselanschluss
  • Flüssig Luft
    Beweisdruck 1,5 MPa
    Maximaler Betriebsdruck 1 MPa
    Min. Betriebsdruck 0,1 MPa
    Umgebungs- und Flüssigkeitstemperatur -5–60 ℃ (kein Einfrieren)
    Anzahl der Kreise 10(M3 und M5 sind 8)
    Schlauchdurchmesser Nylon, Polyurethan

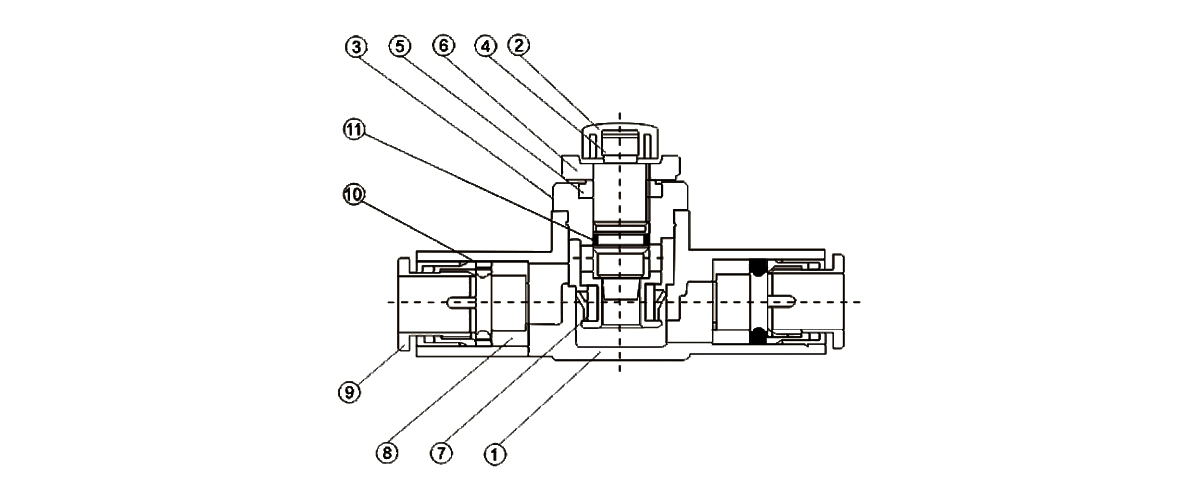

  • Artikel Name Material
    ① Karosserie PBT
    ② Kappe PBT
    ③ Karosserie Messing
    ④ Nadel Messing
    ⑤ Nadel guide Messing
    ⑥ Nuss Messing
    ⑦ U-Dichtung HNBR
    ⑧ Dichtung PBT
    ⑨ Knopf POM
    ⑩ Siegel NBR
    ⑪ Siegel NBR

    Anwendbar
    Schlauch-Außendurchmesser

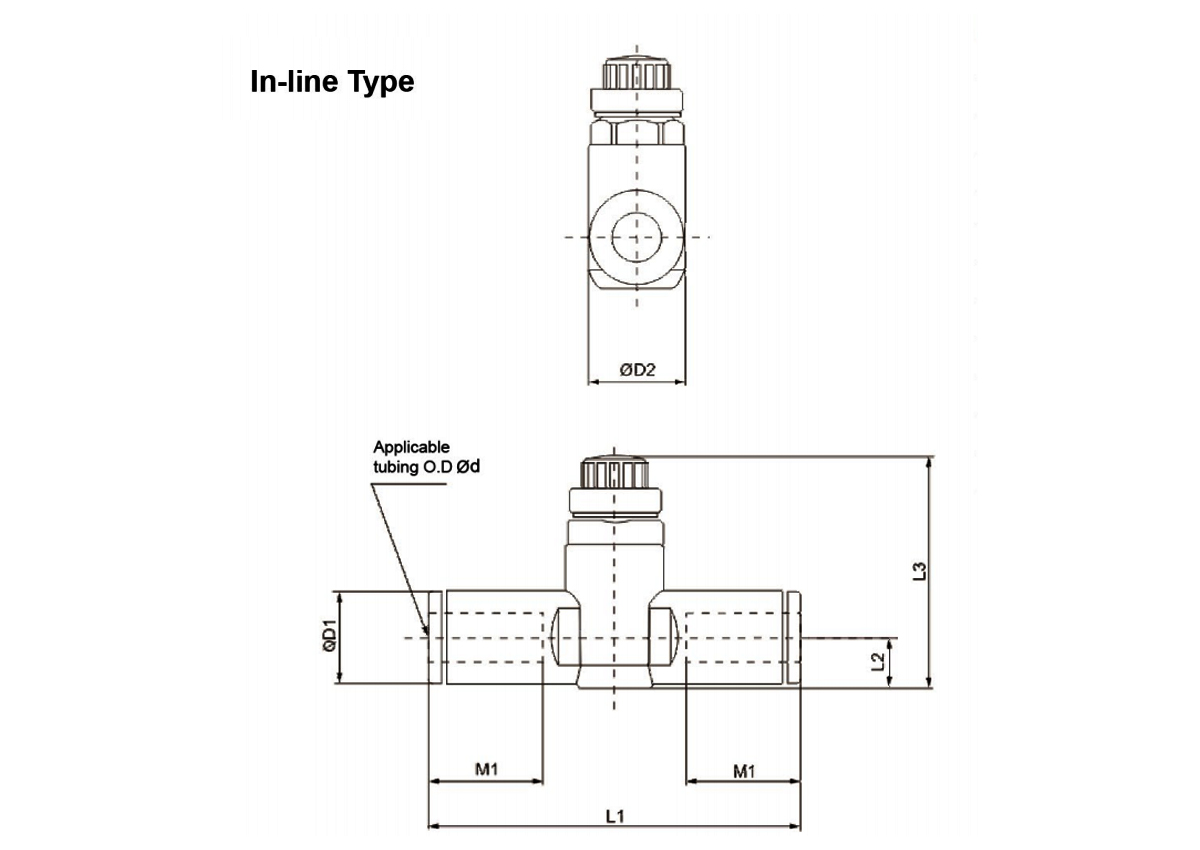

    od     		Modellll D1 D2 L1 L2 L3 M1
    Gewicht
    (g)
    Groß Klein
    Ø4 C-AS1001F-04 9.3 10 39.2 5.2 24.2 21.4 12.7 7
    Ø6 C-AS1001F-06 11.6 40.7 6.2 25.2 22.4 13.5 8
    Ø4 C-AS2001F-04 9.3 11.8 40.7 5.2 32.6 27.6 12.7 12
    Ø6 C-AS2001F-06 11.6 44.8 6.3 33.7 28.7 13.5 13
    Ø6 C-AS2051F-06 12.8 14.8 53.2 6.7 35.2 30.2 17 26
    Ø8 C-AS2051F-08 15.2 59.8 8.1 36.5 31.5 18 31
    Ø6 C-AS3001F-06 12.8 19.8 59 7.4 38.3 33.3 17 18
    Ø8 C-AS3001F-08 15.2 64.4 8.2 39.1 34.1 18 21
    Ø10 C-AS3001F-10 18.5 71.6 9.8 40.6 35.6 21 32
    Ø12 C-AS3001F-12 20.9 76 11 41.8 36.8 22 33
    Ø10 C-AS4001F-10 18.5 26.5 82 11.3 51.1 43.6 21 36
    Ø12 C-AS4001F-12 20.9 52.1 44.6 22 40

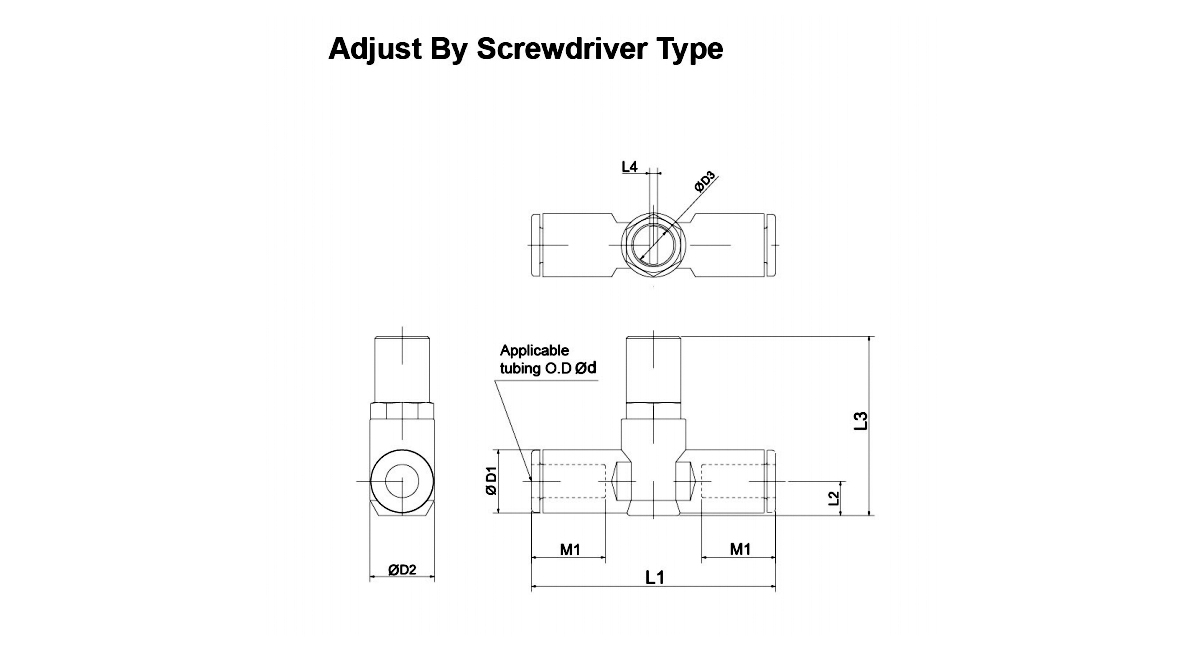

    Modellll od D1 D2 D3 L1 L2 L3 L4 M1
    C-AS1001F-23□ Ø3,2 8.4 10 4.7 38 4.5 26 0.7 12.7
    C-AS1001F-04□ Ø4 9.3 39.2 5.2 26.6
    C-AS1001F-06□ Ø6 11.6 40.7 6.2 27.7 13.5
    C-AS2001F-04□ Ø4 9.3 11.8 7.2 40.7 5.2 31.9 1.2 12.7
    C-AS2001F-06□ Ø6 11.6 44.8 6.3 33 13.5
    C-AS2051F-06□ Ø6 12.8 14.8 7.2 53.2 6.7 35.2 1.2 17
    C-AS2051F-08□ Ø8 15.2 59.8 8.1 36.5 18
    C-AS3001F-06□ Ø6 12.8 19.8 9.8 59 7.4 45 1.2 17
    C-AS3001F-08□ Ø8 15.2 64.4 8.2 45.8 18
    C-AS3001F-10□ Ø10 18.5 71.6 9.8 47.3 21
    C-AS3001F-12□ Ø12 20.9 76 11 48.5 22
    C-AS4001F-10□ Ø10 18.5 26.5 12.4 82 11.3 55.4 1.2 21
    C-AS4001F-12□ Ø12 20.9 56.4 22

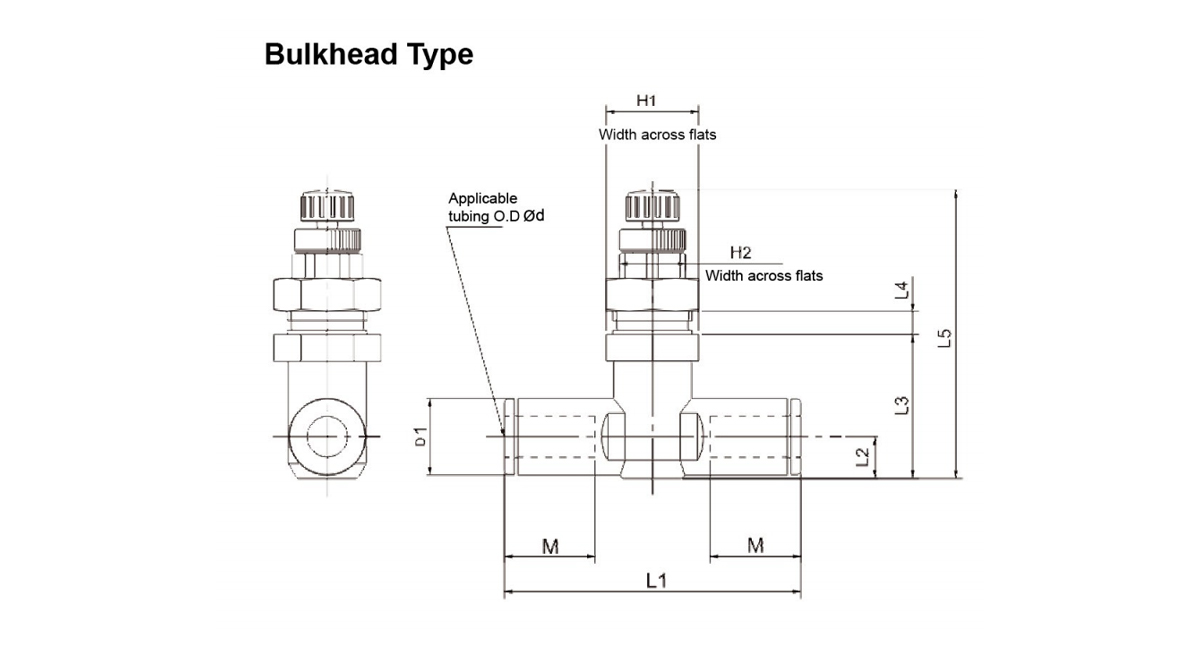

    Modellll od D1 H1 H2 L1 L2 L3 L4
    Groß     		L5 M Gewicht
    (g)
    Groß Klein
    C-AS1001F-23-3 3.2 8.4 12 8 38 4.5 16.8 3.5 37.6 34.4 12.7 10.5
    C-AS1001F-04-3 4 9.3 39.2 5.2 17.4 38.2 35
    C-AS1001F-06-3 6 11.6 40.7 6.2 18.5 39.3 36.1 13.5
    C-AS2001F-04-3 4 9.3 14 10 40.7 5.2 20.7 3.5 48 42.5 12.7 12.5
    C-AS2001F-06-3 6 11.6 44.8 6.3 21.8 49.1 43.6 13.5
    C-AS2051F-06-3 6 12.8 17 13 53.2 6.7 25.7 3.5 53.5 48.1 17 15.5
    C-AS2051F-08-3 8 15.2 59.8 8.1 27 54.8 49.4 18
    C-AS3001F-06-3 6 12.8 21 16 59 7.4 31.3 3.5 60.1 54.7 17 18.5
    C-AS3001F-08-3 8 15.2 64.4 8.2 32.1 60.9 55.5 18
    C-AS3001F-10-3 10 18.5 71.6 9.8 33.7 62.5 57.1 21
    C-AS3001F-12-3 12 20.9 76 11 34.9 63.7 58.3 22
    C-AS4001F-10-3 10 18.5 27 21 82 11.3 35 3.5 69.3 61 21 24.5
    C-AS4001F-12-3 12 20.9 36 70.3 62 22
