Kleiner und kurzer Vakuumsauger der ZP-Serie Lieferanten

Zuhause / Produkte / Vakuumkomponenten / Vakuum-Saugnapf / Kleiner und kurzer Vakuumsauger der ZP-Serie, mit Adapter und Pufferhalterung / Kleiner und kurzer Vakuumsauger der ZP-Serie

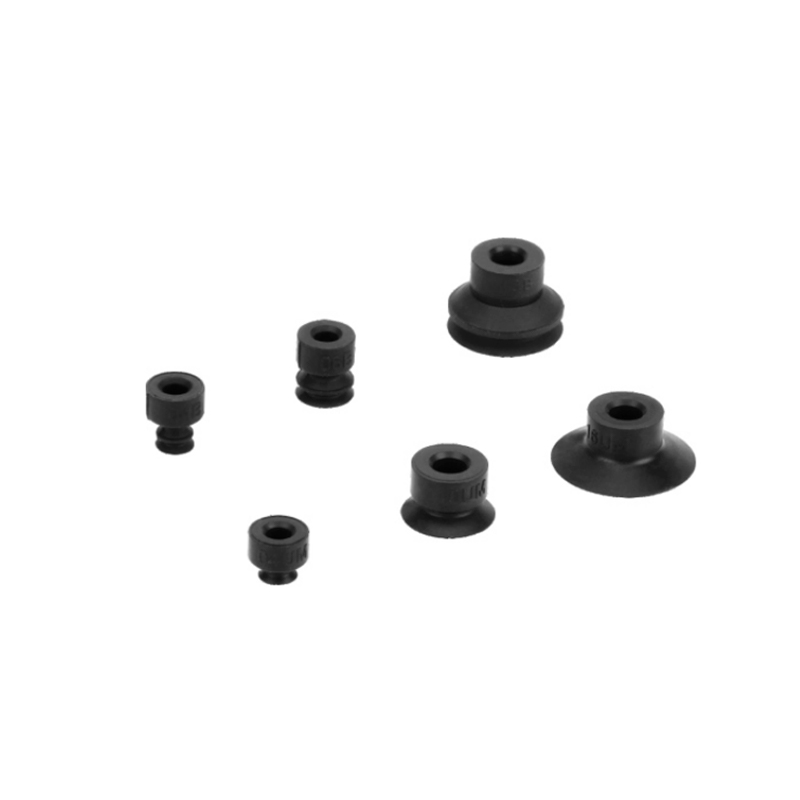

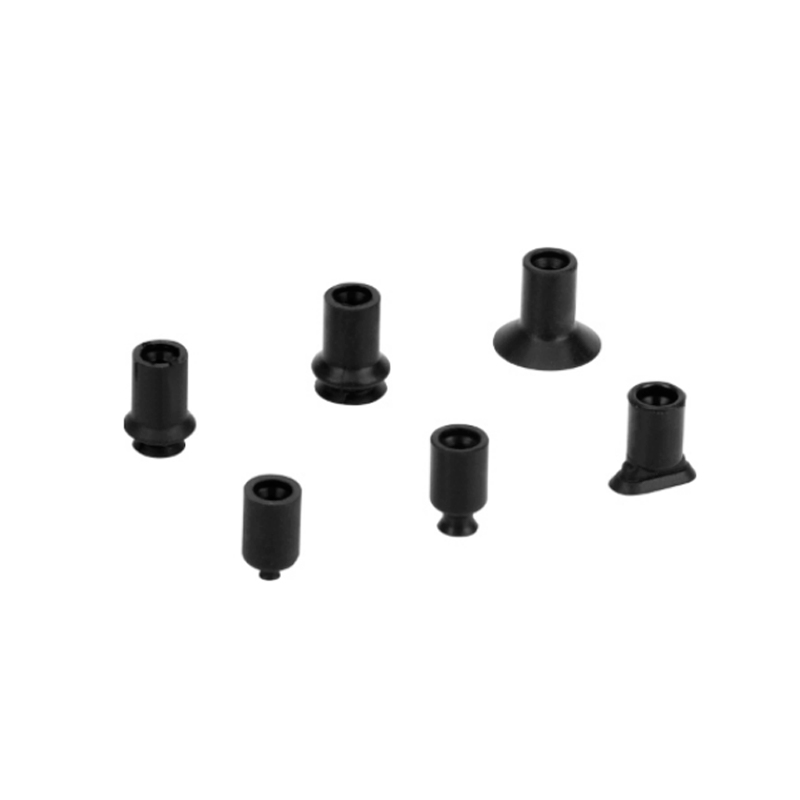

Kleiner und kurzer Vakuumsauger der ZP-Serie Kleiner und kurzer Vakuumsauger der ZP-Serie Kleiner und kurzer Vakuumsauger der ZP-Serie Kleiner und kurzer Vakuumsauger der ZP-Serie
  • Kleiner und kurzer Vakuumsauger der ZP-Serie
  • Kleiner und kurzer Vakuumsauger der ZP-Serie
  • Kleiner und kurzer Vakuumsauger der ZP-Serie
  • Kleiner und kurzer Vakuumsauger der ZP-Serie

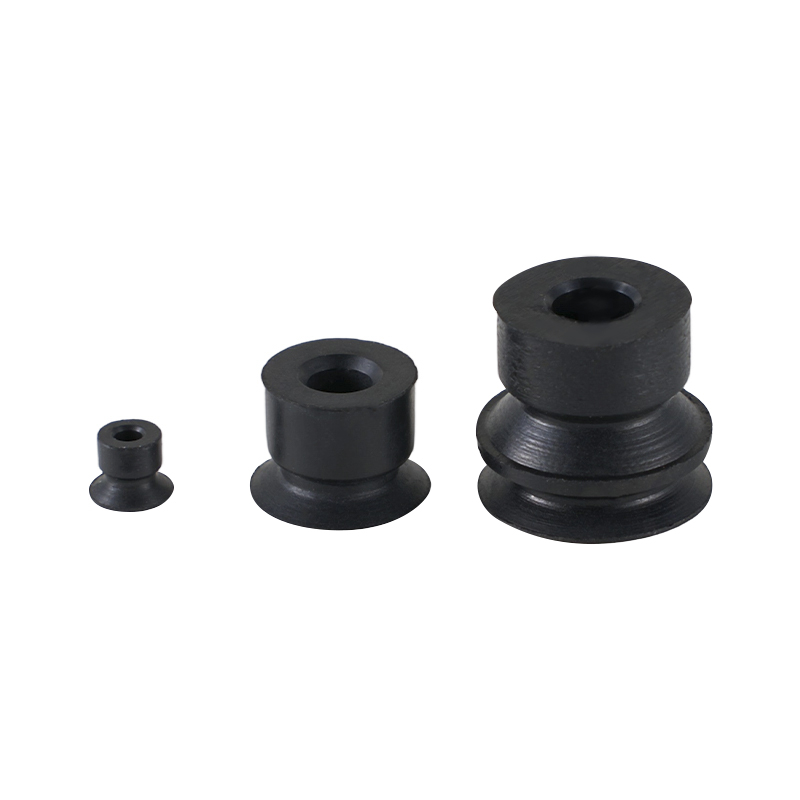

Kleiner und kurzer Vakuumsauger der ZP-Serie, mit Adapter und Pufferhalterung

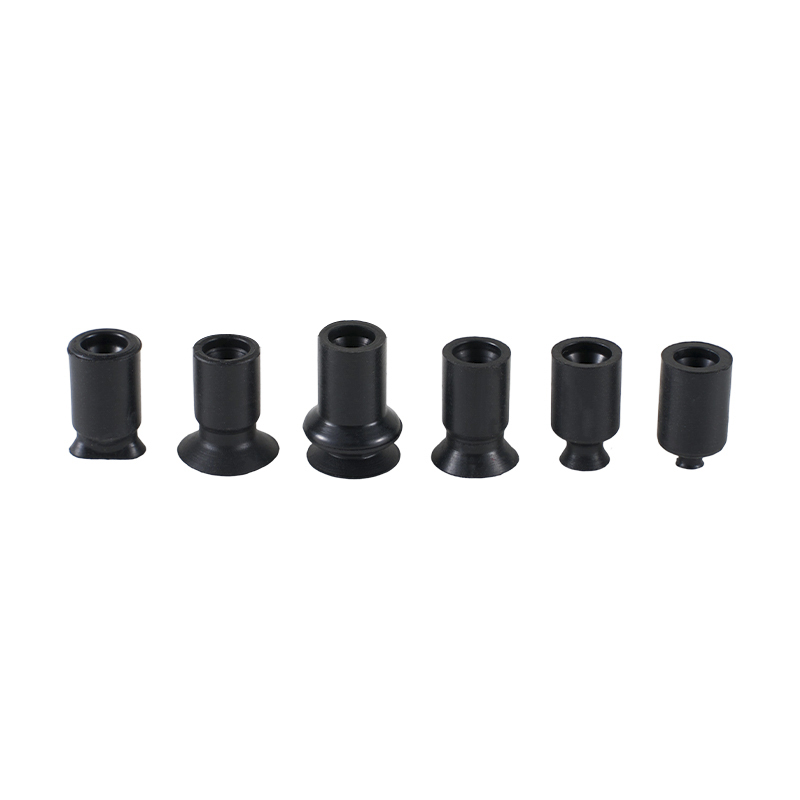

Kleiner und kurzer Vakuumsauger der ZP-Serie

Der kleine und kurze Vakuumsauger der ZP-Serie ist ein Hochleistungssaugelement, das für platzbeschränkte Szenarien entwickelt wurde. Mit seiner kompakten Struktur, den vielfältigen Typen und der universellen Anpassungsfähigkeit wird es häufig in Industriebereichen wie der Präzisionsmontage und der Handhabung kleiner Materialien eingesetzt.

Produktmerkmale
1. Kompakte und kurze Bauweise: Die C-ZP-Serie verfügt über eine ultrakurze Struktur, die deutlich Platz beim Einbau spart und sich besonders für Vakuumsauganforderungen von Roboter-Endeffektoren oder kleinen Arbeitsbereichen eignet.

2. Auswahl vielfältiger Typen: Form und Struktur: Bietet eine Vielzahl von Designs wie runde dünne (UT), gerippte (CT), ovale (U), flache (UA), gerillte (UM) und mehrstufige Bälge (3-Stage Bellows).

3. Größenabdeckung: Die Durchmesserspezifikationen umfassen 02, 04, 06, 08, 10, 13, 16 mm usw., um den Saugbedarf von Mikrokomponenten bis hin zu kleinen und mittelgroßen Materialien zu erfüllen.

4. Universelle Anpassungsfähigkeit: Unterstützt die universelle Installation von Adaptern über alle Durchmesser hinweg, reduziert den Druck des Zubehörbestands und reduziert die Wartungs- und Verwaltungskosten der Geräte.

5. Materialanpassungsfähigkeit: Es stehen zwei Materialoptionen zur Verfügung: Nitrilkautschuk (NBR) und Silikonkautschuk, die für herkömmliche Industrieumgebungen und Szenarien mit Anforderungen an Sauberkeit oder hohe Temperaturbeständigkeit geeignet sind.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Kleiner Vakuumsauger der ZP-Serie mit Adapter und Pufferhalterung
WEITER：Kein nächster Artikel

  • ● 6 Arten von dünner UT und dünner CT mit Rippen (10,13,16) wurden hinzugefügt
    ● 3 ovale Typen vom Typ U (2*4,3,5*7,4*10) wurden hinzugefügt
    ● Gilt für die Adaptergröße

    Pad-Durchmesser

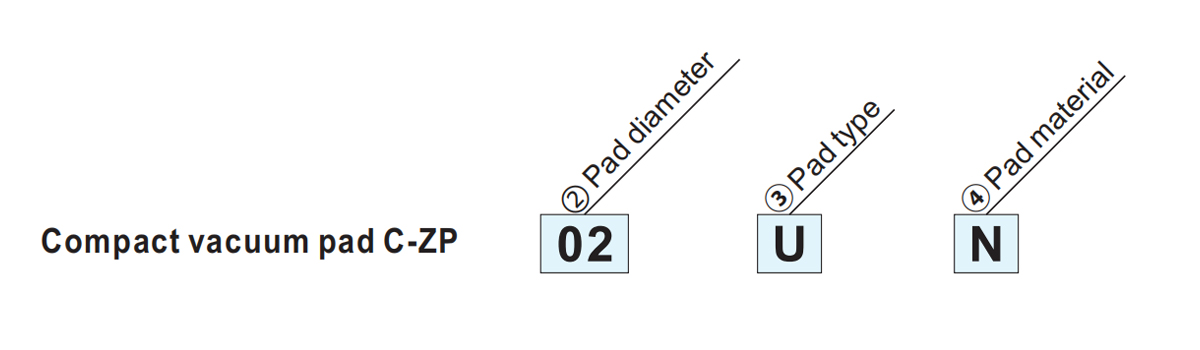

    ②Pad-Durchmesser/③Pad-Typ☆ 02 04 06 08 10 13 16 2004 3507 4010 ④Material*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3,5×7 4×10 N NBR
    Ovaler, flacher Typ S Silikonkautschuk.

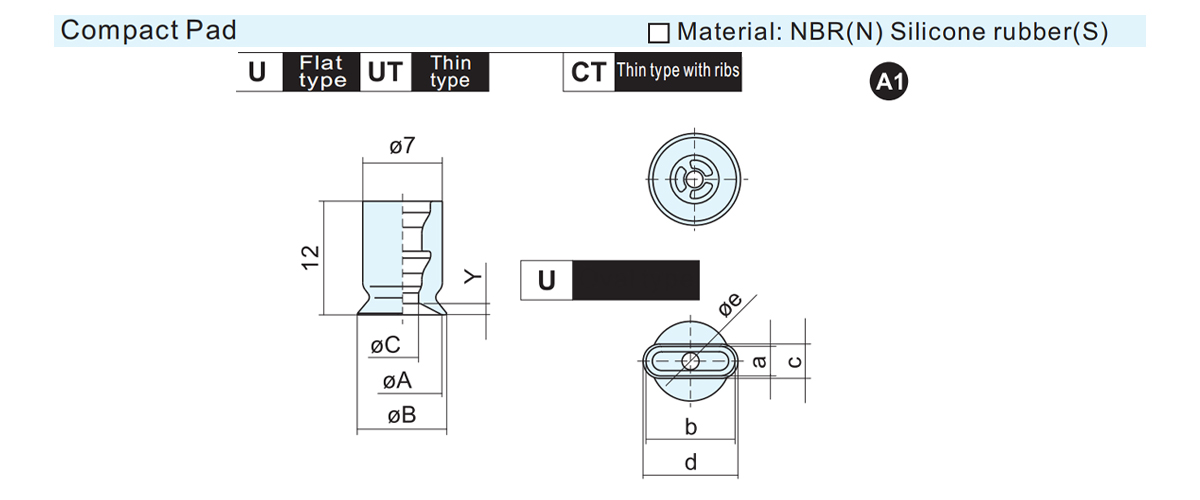

    A1 U Flach ● ● ● ● - - - ● ● ● *Siehe Seite 4 für
    Polstermaterial
    UT Dünn flach - - - - ● ● ● - - -
    CT Dünn flach with ribs - - - - ● ● ● - - -
    A2 B Blasebalg - - ● ● - - - - - -
    A3 J 3-stufiger Balg - - ● - - - - - - -

    Ovales Modelllll a b C d Øe Y Gewicht
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    Model ØA ØB ØC Y Gewicht
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT口 16 17 0.6

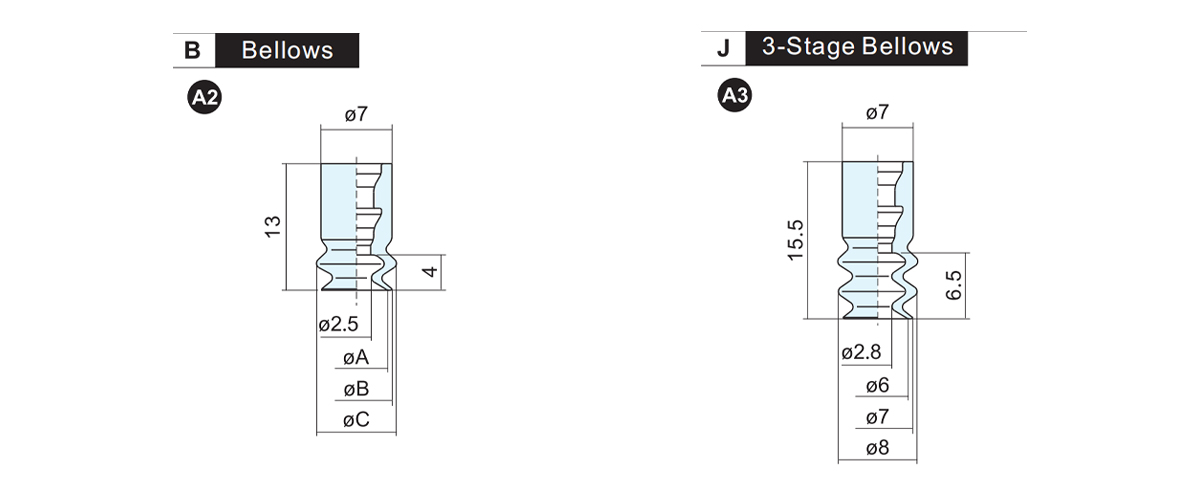

    Blasebalg 3-stufiger Balg
    Model ØA ØB ØC Gewicht Model Gewicht
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

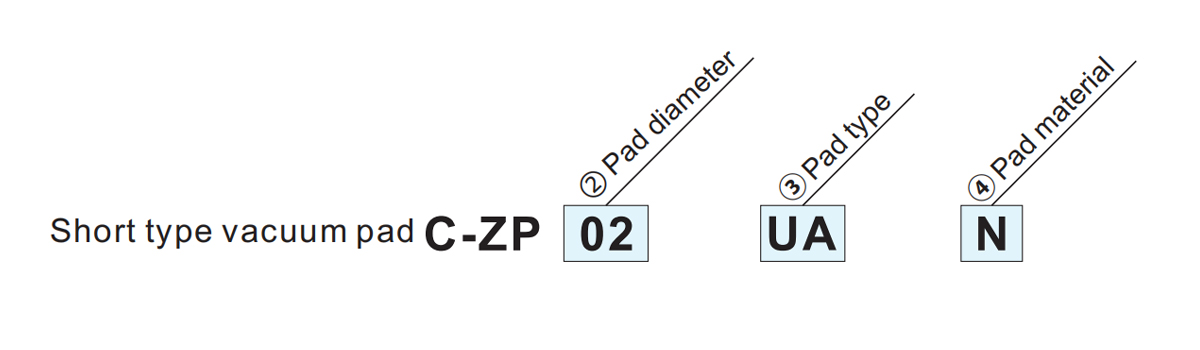

    ②Pad-Durchmesser ○/
    ③Pad-Typ☆     		B1 C* D* ④)Material*         □
    015 02 035 04 06 08 10 13 16 N NBR
    Ø1,5 Ø2 Ø3,5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S Silikonkautschuk
    UA Flach type ● ● ● - - - - - - *Siehe Seite 4 für
    Polstermaterial
    Ähm Wachstumstyp mit Rippen - - - ● ● ● ● ● ●
    BA Blasebalg - - - ● ● ● ● ● ●

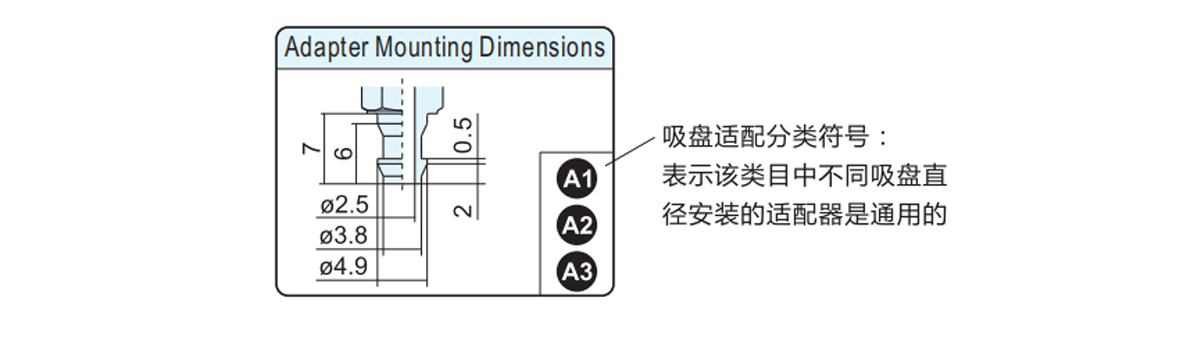

    *Die gleichen Buchstaben am Anfang weisen darauf hin, dass der Adapter universell ist.

    ● 3 Typen des flachen Typs UA (1,5,2,3,5) werden hinzugefügt
    ● 6 Typen vom Typ Grove mit Rippen UM(4016) wurden hinzugefügt
    ● 6 Balgtypen BA (4-16) wurden hinzugefügt

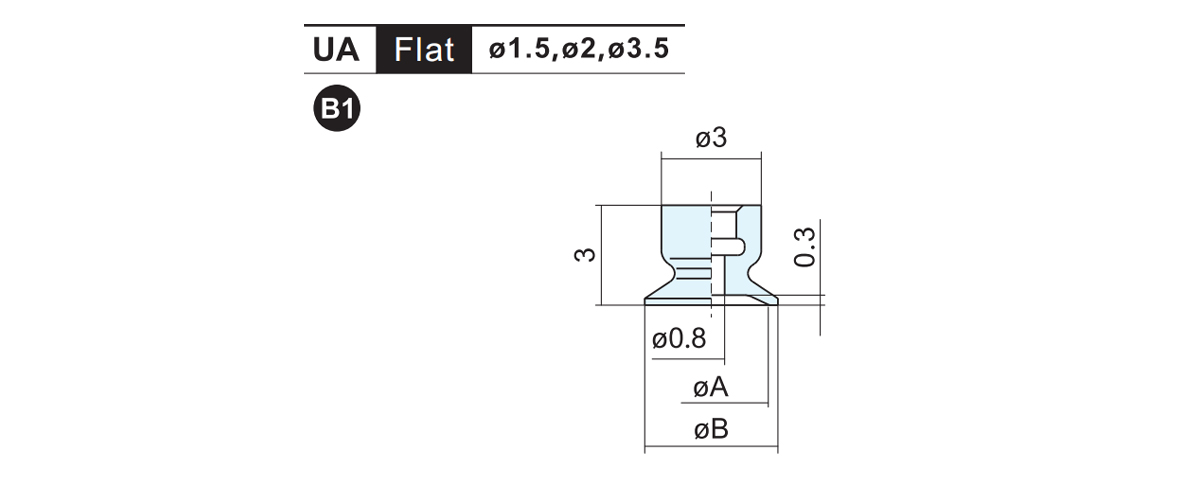

  • Teile-Nr. ØA ØB Gewicht
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

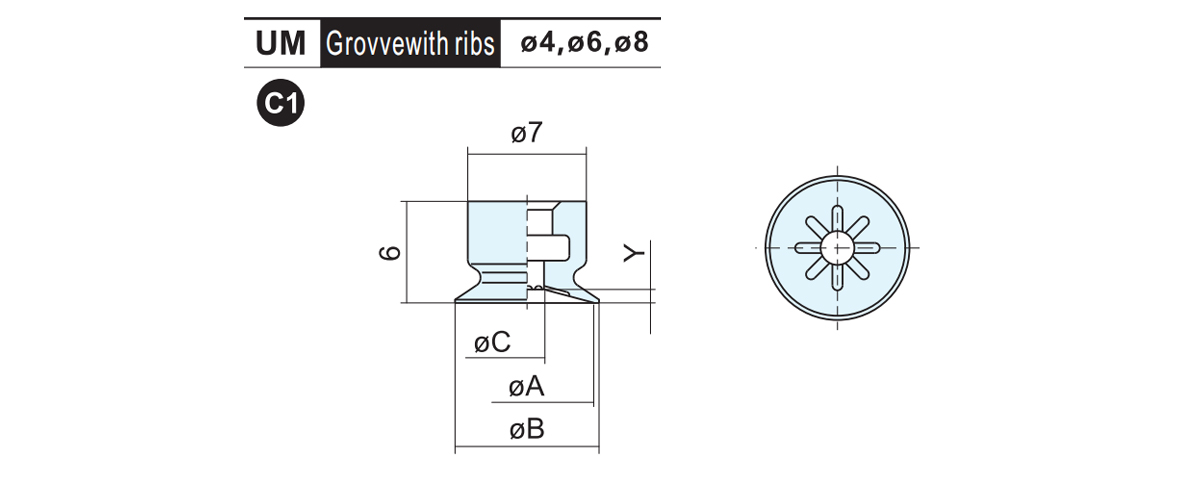

    Teile-Nr. ØA ØB ØC Y Gewicht
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

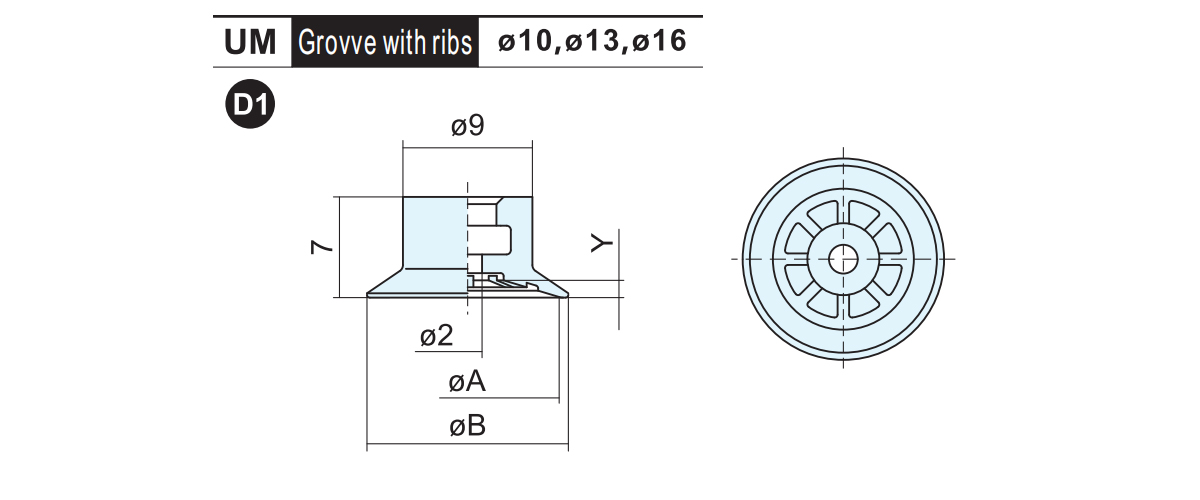

    Teile-Nr. ØA ØB Y Gewicht
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

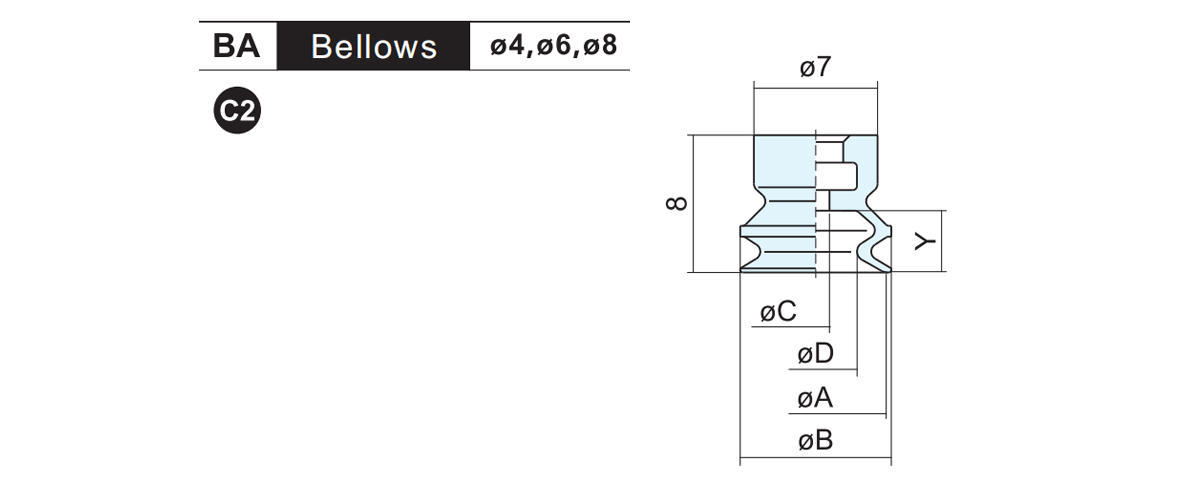

    Teile-Nr. ØA ØB ØC ØD Y Gewicht
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

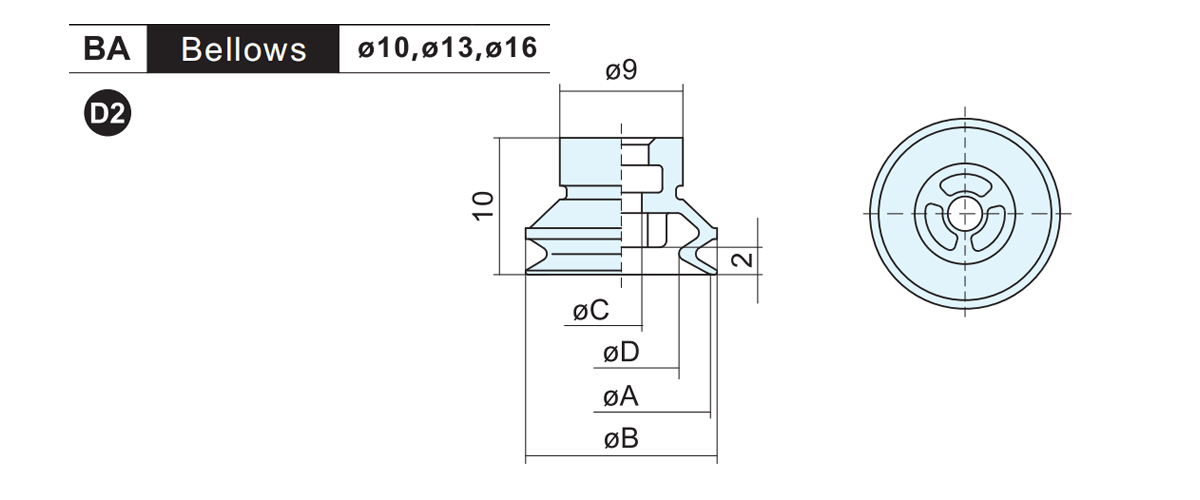

    Teile-Nr. ØA ØB ØC ØD Gewicht
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

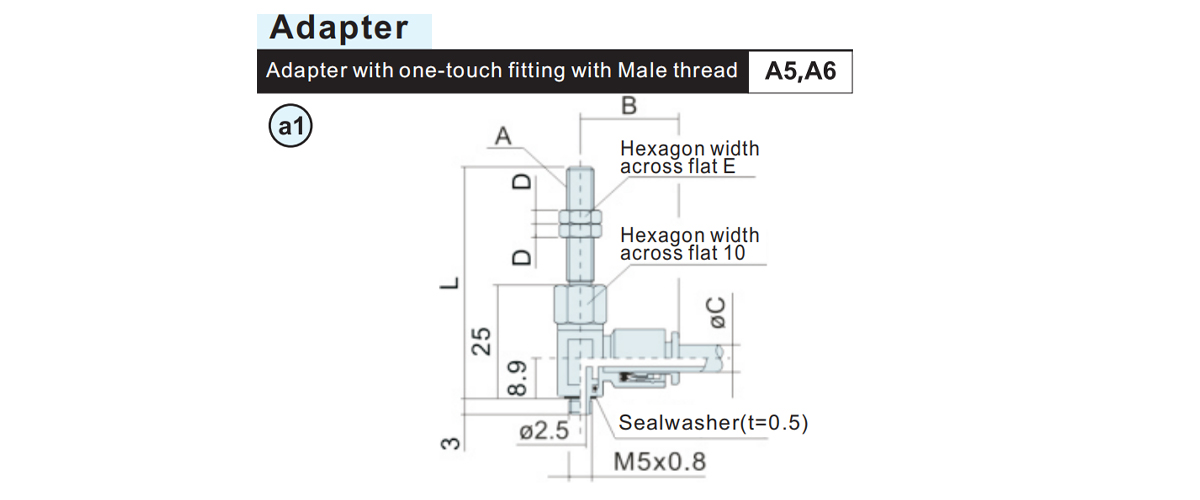

    Teile-Nr. A B ØC D E L Gewicht
    ZPRS-04-A5 M5×0,8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6×1,0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

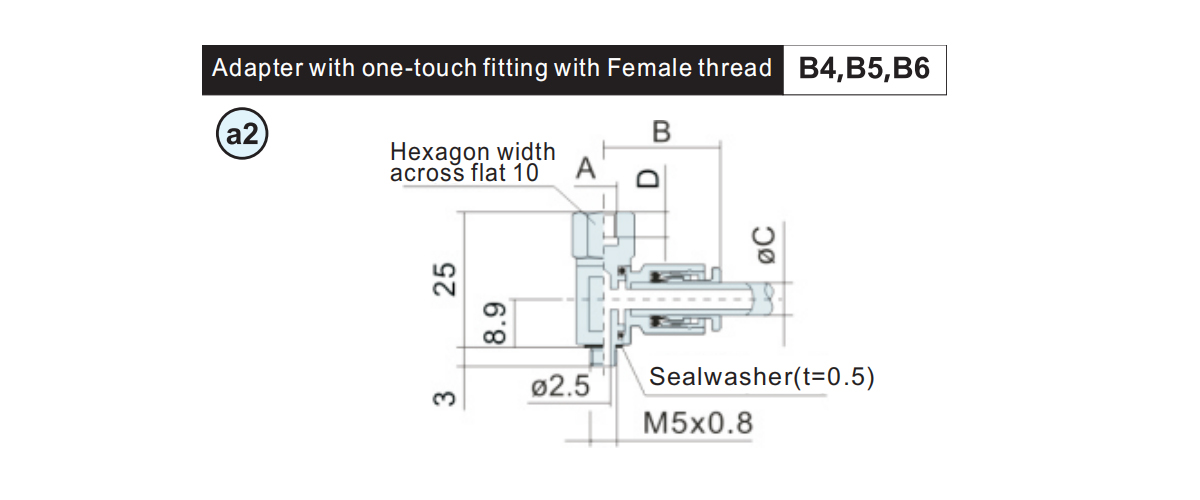

    Teile-Nr. A B ØC D Gewicht
    ZPRS-04-B4 M4×0,7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5×0,8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6×1,0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

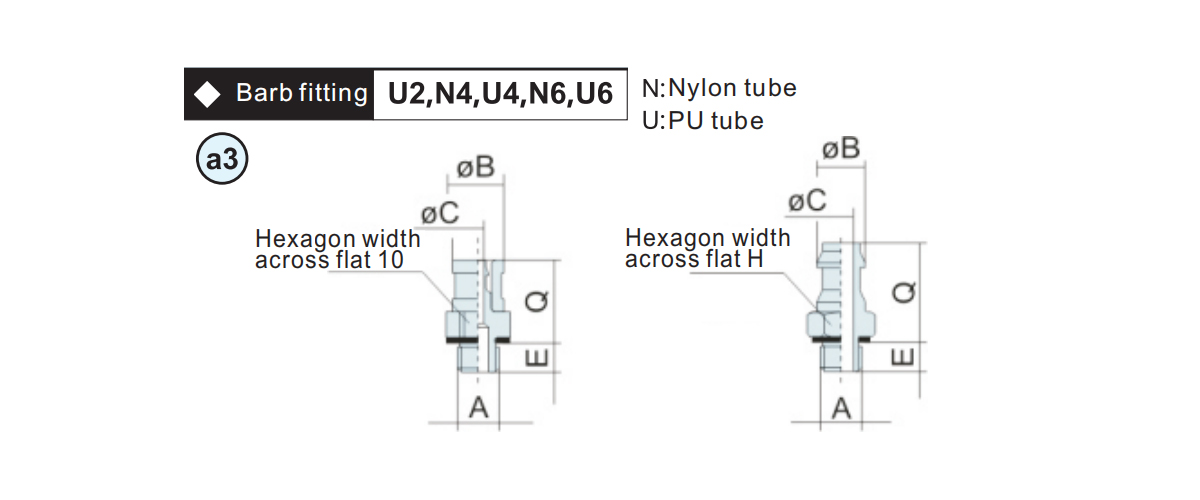

    Teile-Nr. A ØB ØC E H Q Gewicht
    M-3AU2 M3×0,5 4 0.9 2.5 4.5 6.5 0.7
    M-5AU2 M5×0,8 3 7 1.5
    M-3AU4 M3×0,5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5×0,8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    Teile-Nr. ØD L Gewicht
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

    ØD Teile-Nr. A ØB E H Q Gewicht
    3 KJH03-M3-B M3×0,5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5×0,8 2.5 3 2
    3.2 KJH23-M3-B M3×0,5 1.5 2.5 1.8
    KJH23-M5-B M5×0,8 2.5 3 1.6
    4 KJH04-M3-B M3×0,5 1.5 2.5 8 2
    KJH04-M5-B M5×0,8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

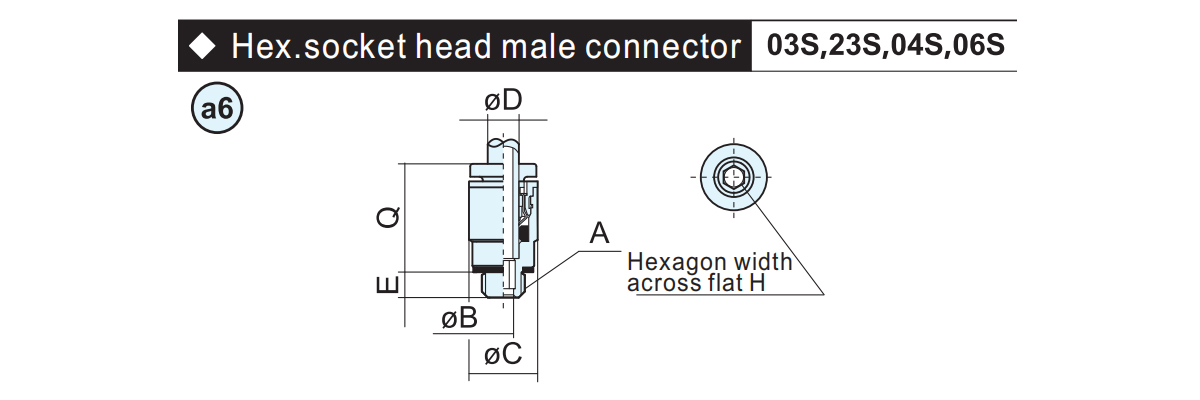

    ØD Teile-Nr. A ØB ØC E H Q Gewicht
    3 KJS03-M3-B M3×0,5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5×0,8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3×0,5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5×0,8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5×0,8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

    Adapter-Teile-Nr A B C L Gewicht Anwendbares Pad
    ZPT1-A4 - - - - 1.1 A1 A2 A3
    ZPT1-A5 M5×0,8 7 3 14 2.3
    ZPT1-A6 M6×1,0 8 4 15 3

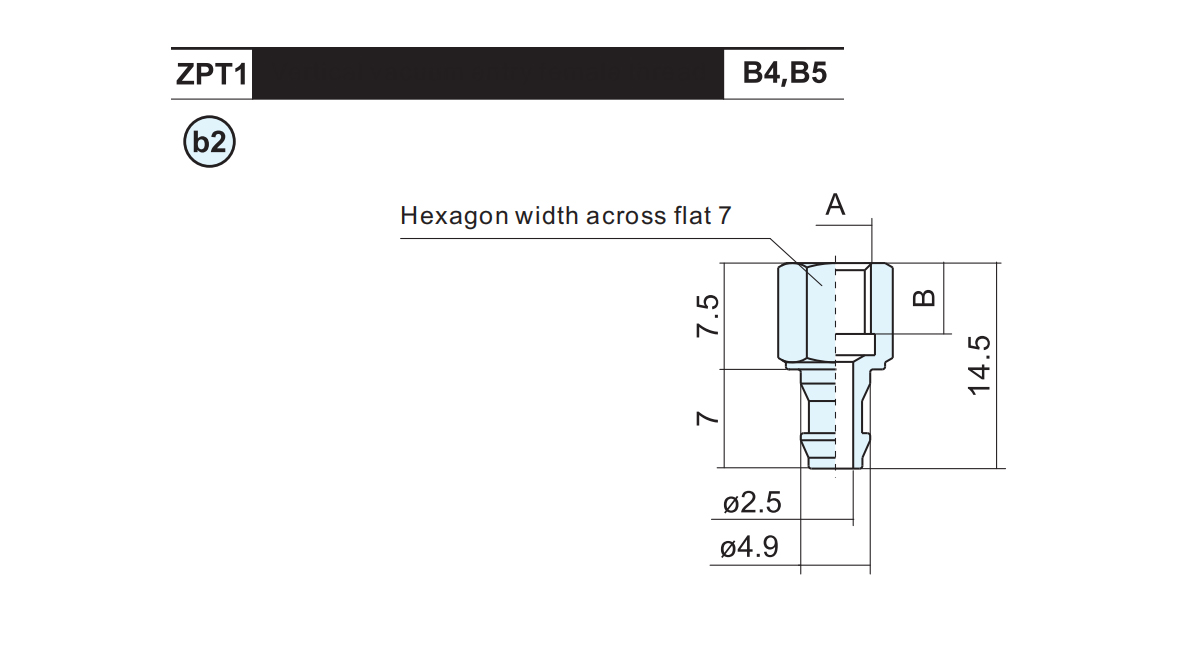

    Adapter-Teile-Nr. A B Gewicht Anwendbares Pad
    ZPT1-B4 M4×0,7 4 2.9 A1 A2 A3
    ZPT1-B5 M5×0,8 5 2.7

    Adapter-Teile-Nr Gewicht Anschlussteil-Nr Anwendbares Pad
    ZPT1-B5-A12 17 ZPEA-B5-A12 A1 A2 A3

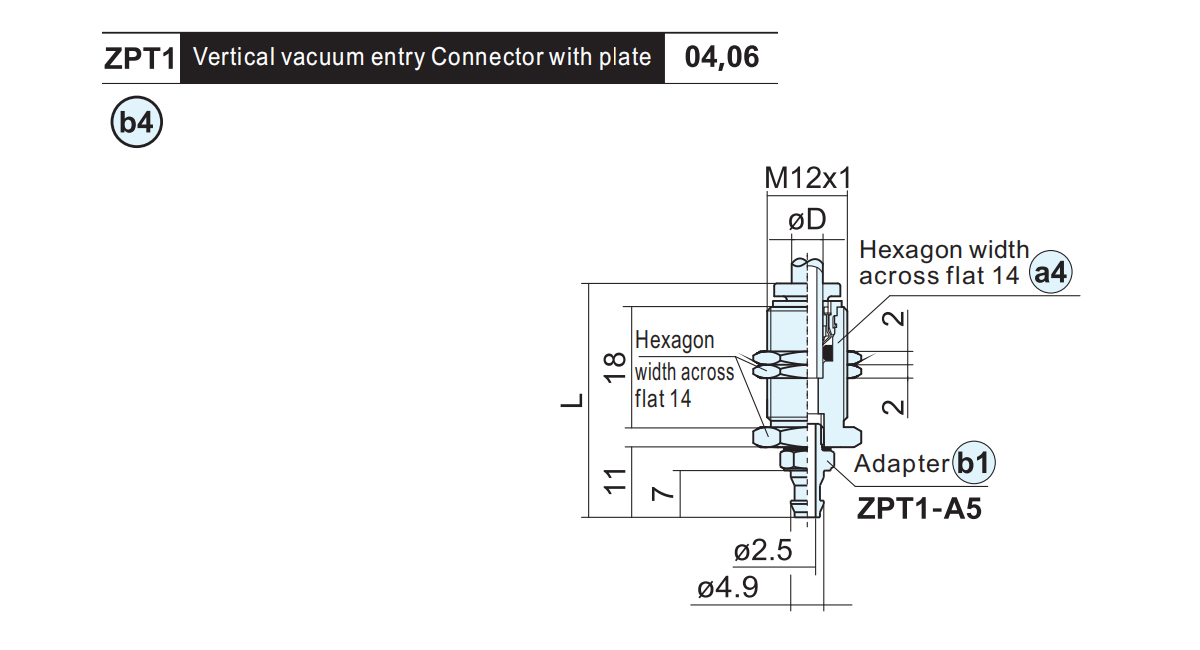

    Adapter-Teile-Nr. ØD L Gewicht Anschlussteil-Nr Anwendbares Pad
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 A1 A2 A3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

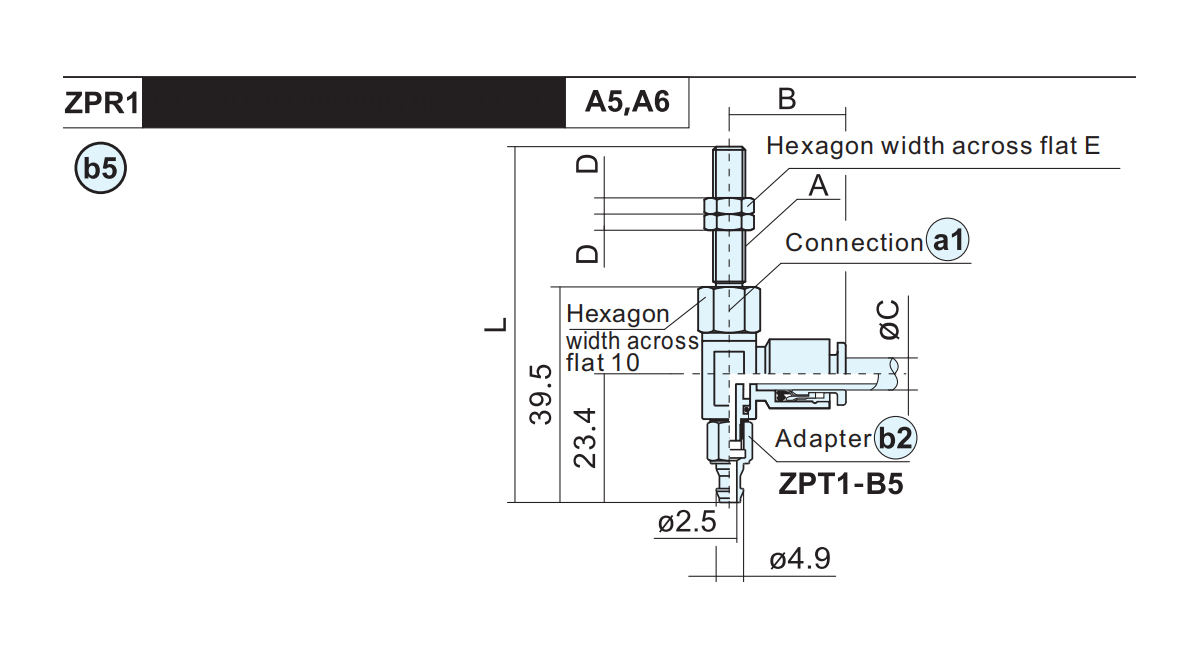

    Adapter-Teile-Nr. A B ØC D E L Gewicht Anschlussteil-Nr Anwendbares Pad
    ZPR1-04-A5 M5×0,8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 A1 A2 A3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6×1,0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

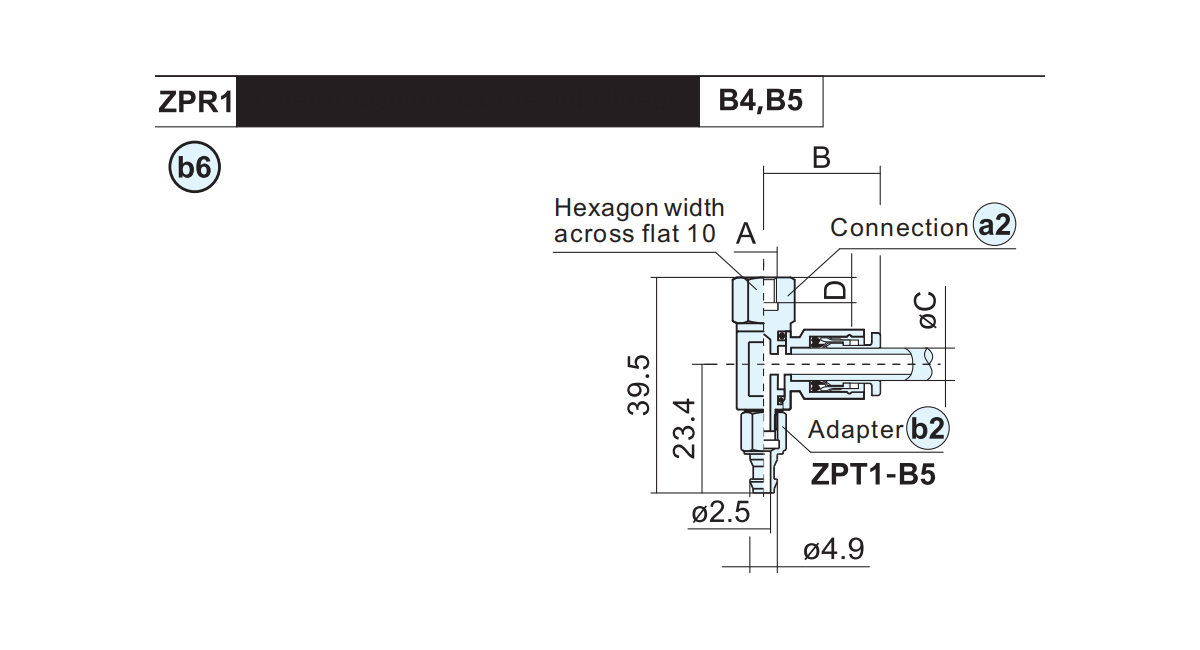

    Adapter-Teile-Nr. A B C D Gewicht Anschlussteil-Nr Anwendbares Pad
    ZPR1-04-B4 M4×0,7 20.6 4 4 14.9 ZPRS-04-B4 A1 A2 A3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5×0,8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

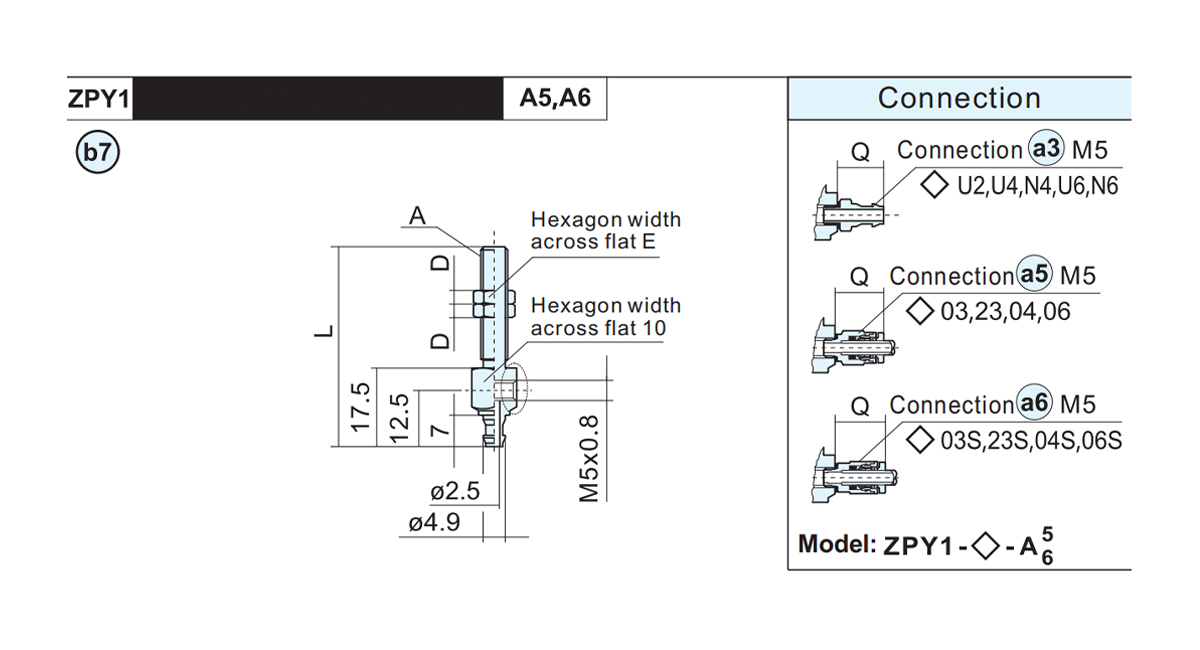

    Adapter-Teile-Nr. A D E L Gewicht Anwendbares Pad
    ZPY1-B5-A5 M5×0,8 4 7 45 14.5 A1 A2 A3
    ZPY1-B5-A6 M6×1,0 3 8 50 15.1

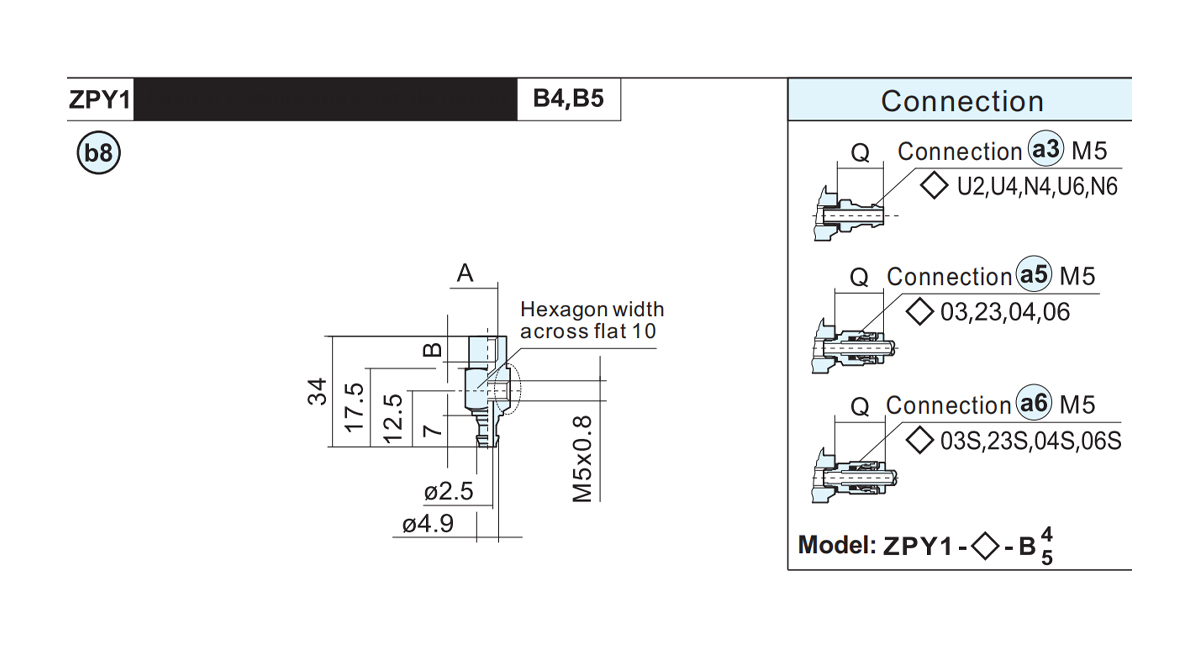

    Adapter-Teile-Nr. A B Gewicht Anwendbares Pad
    ZPY1-B5-B4 M4×0,7 4 8.8 A1 A2 A3
    ZPY1-B5-B5 M5×0,8 5 8.3

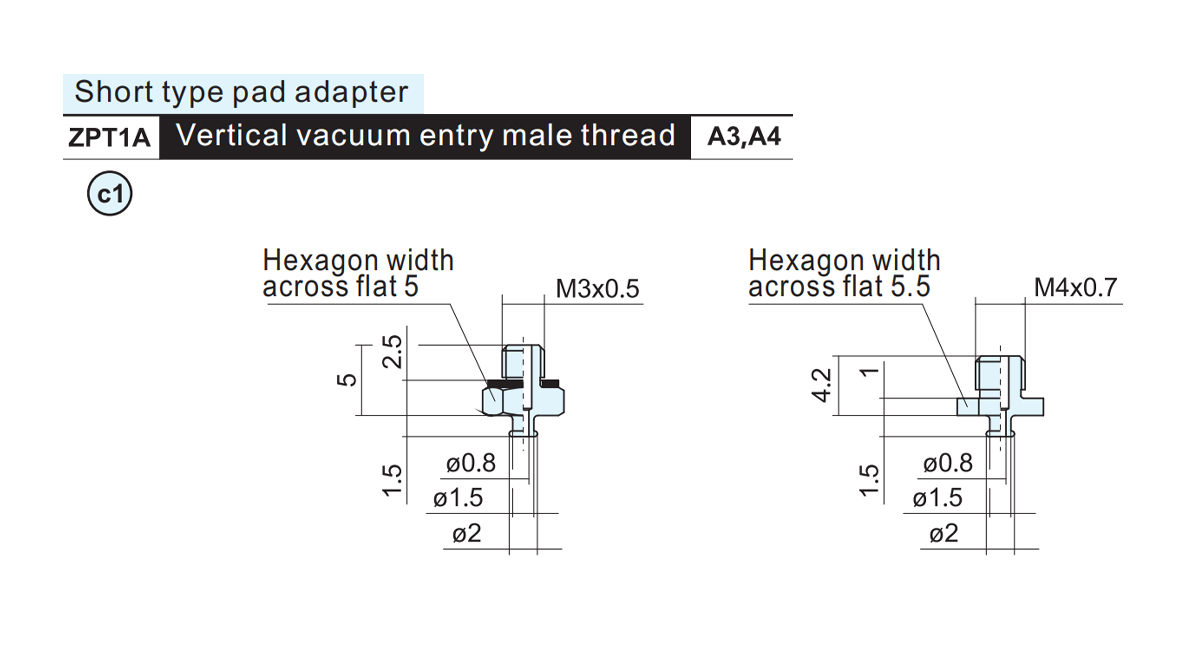

    Adapter-Teile-Nr Gewicht Anwendbares Pad
    ZPT1A-A3 0.4 B1
    ZPT1A-A4 0.4

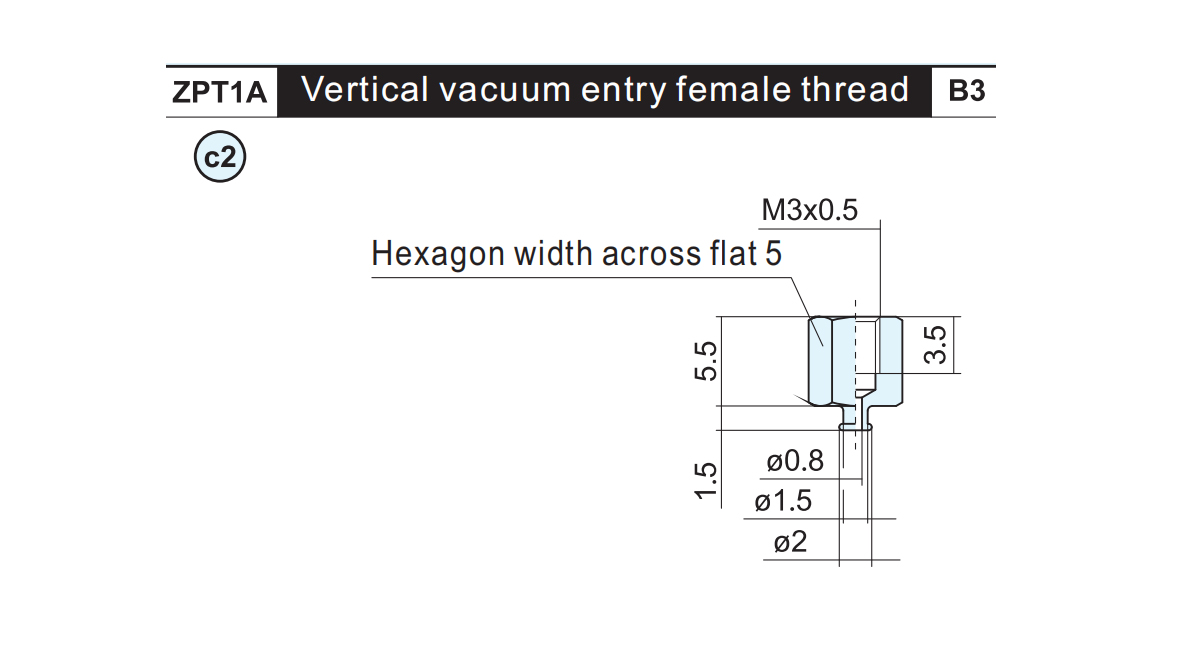

    Adapter-Teile-Nr Gewicht Anwendbares Pad
    ZPT1A-B3 0.8 B1

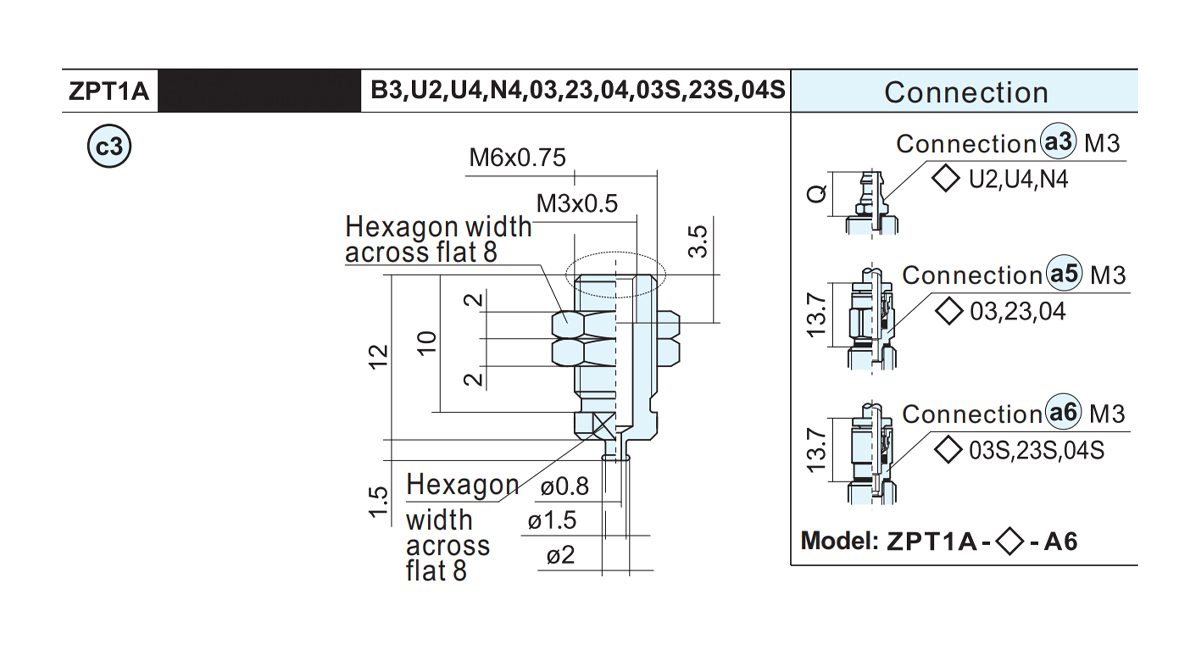

    Adapter-Teile-Nr. Gewicht Anwendbares Pad
    ZPT1A-B3-A6 2.4 B1

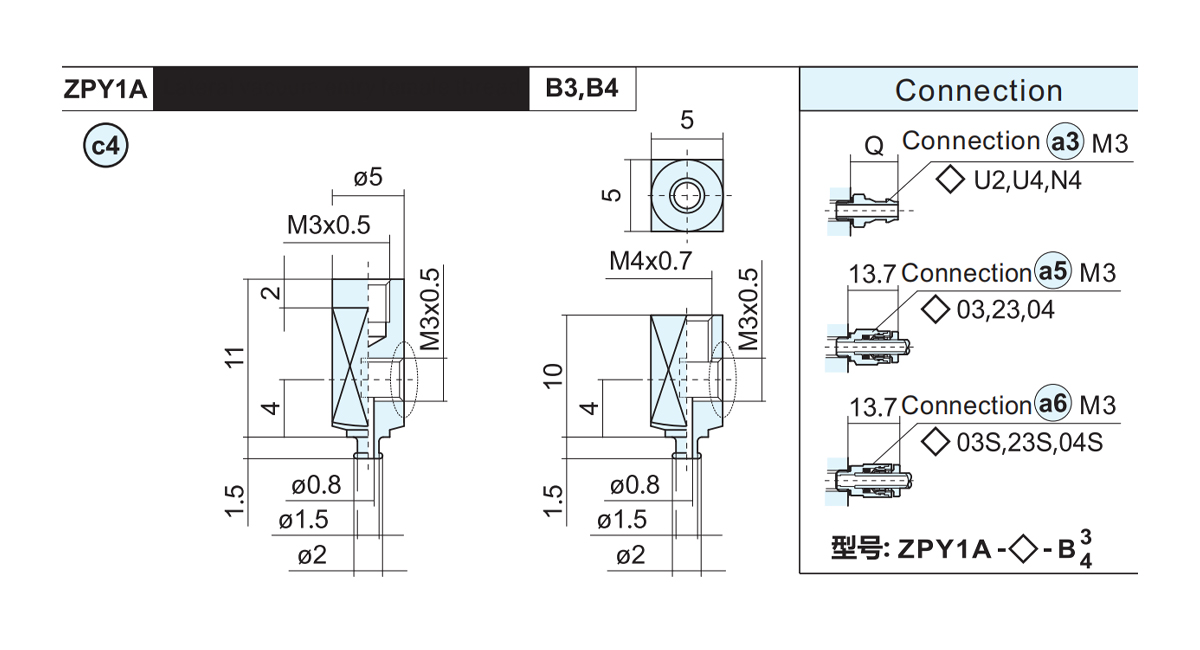

    Adapter-Teile-Nr. Gewicht Anwendbares Pad
    ZPY1A-B3-B3 1.6 B1
    ZPY1A-B3-B4 1.4

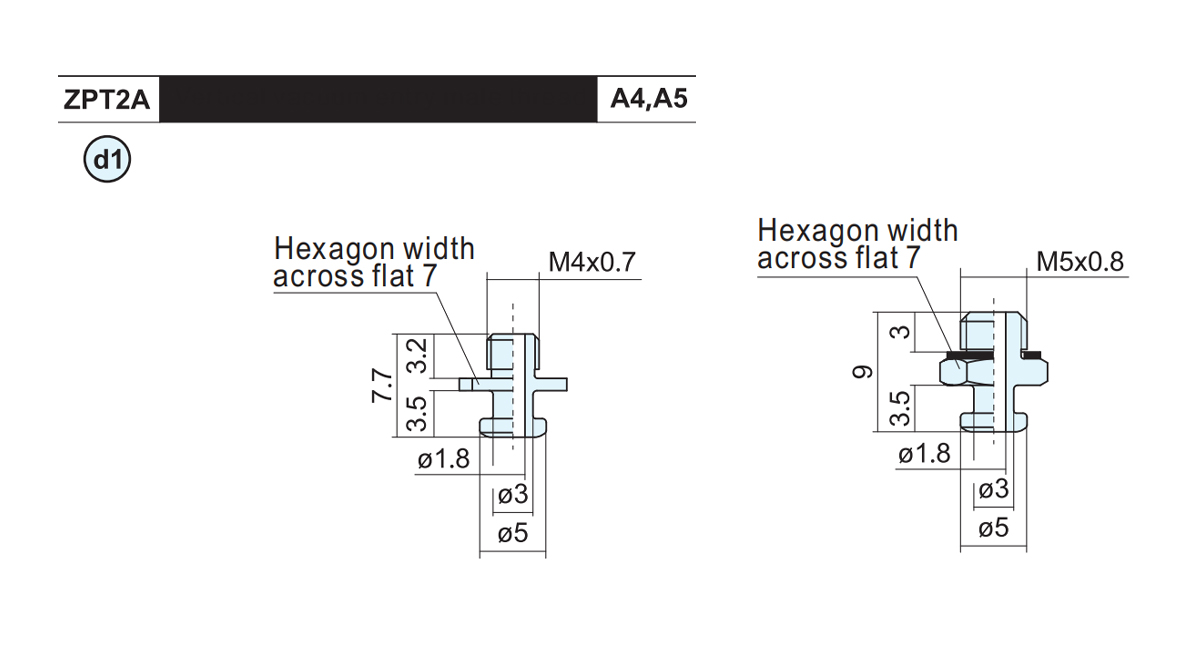

    Adapter-Teile-Nr Gewicht Anwendbares Pad
    ZPT2A-A4 0.7 C1 C2
    ZPT2A-A5 1.5

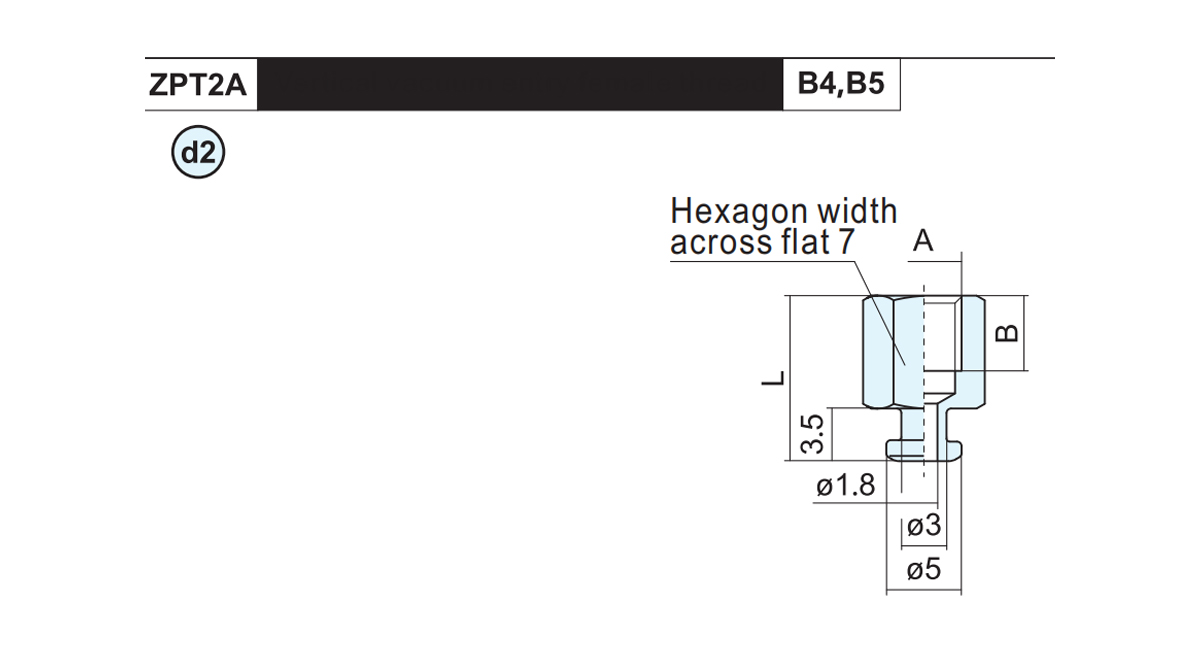

    Adapter-Teilenr A B L Gewicht Anwendbares Pad
    ZPT2A-B4 M4×0,7 4 9.5 2 C1 C2
    ZPT2A-B5 M5×0,8 5 11 2.1

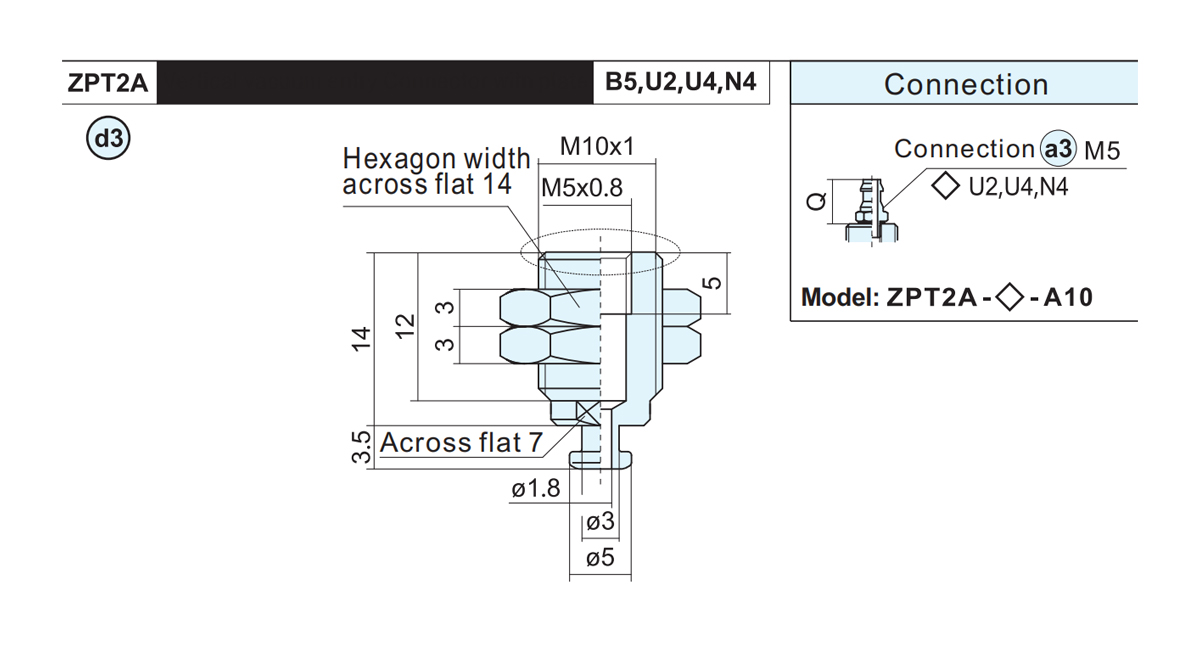

    Adapter-Teile-Nr Gewicht Anwendbares Pad
    ZPT2A-B5-A10 11 C1 C2

    Adapter-Teile-Nr Gewicht Gewicht Applicable pad

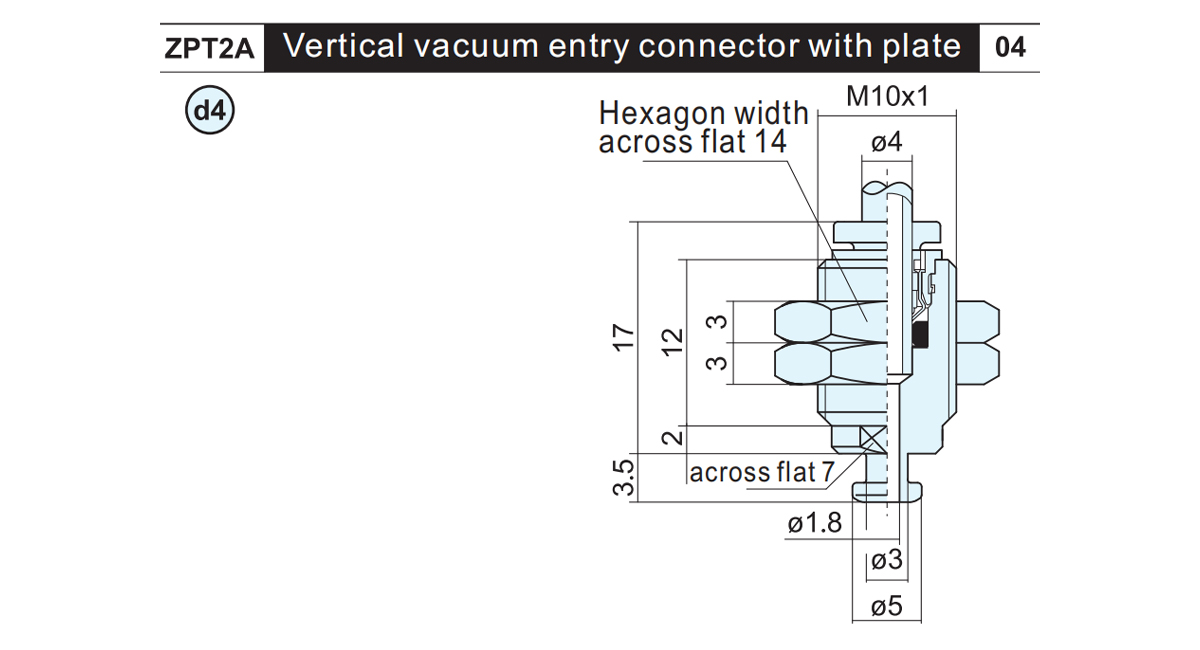

    ZPT2A-04-A10 9.8 C1 C2

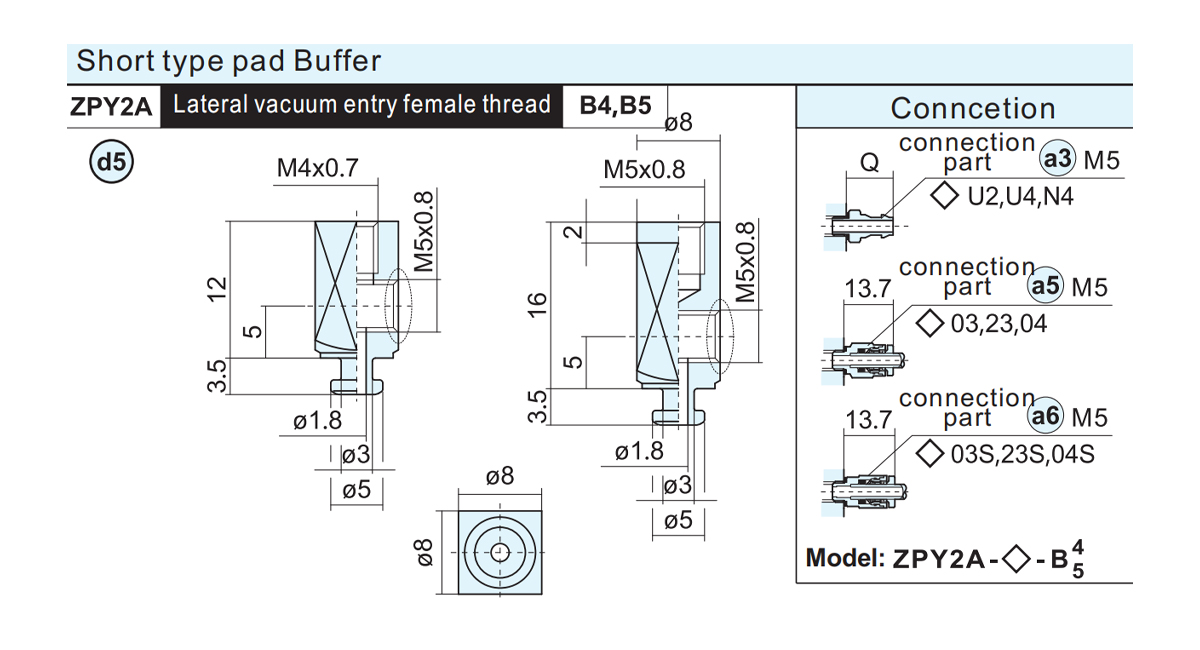

    Adapter-Teile-Nr Gewicht Anwendbares Pad
    ZPY2A-B5-B4 5.2 C1 C2
    ZPY2A-B5-B5 6.6

    Adapter-Teile-Nr Gewicht Anwendbares Pad
    ZPY2B-B5-B4 4.9 C1 C2
    ZPY2B-B5-B5 6.2

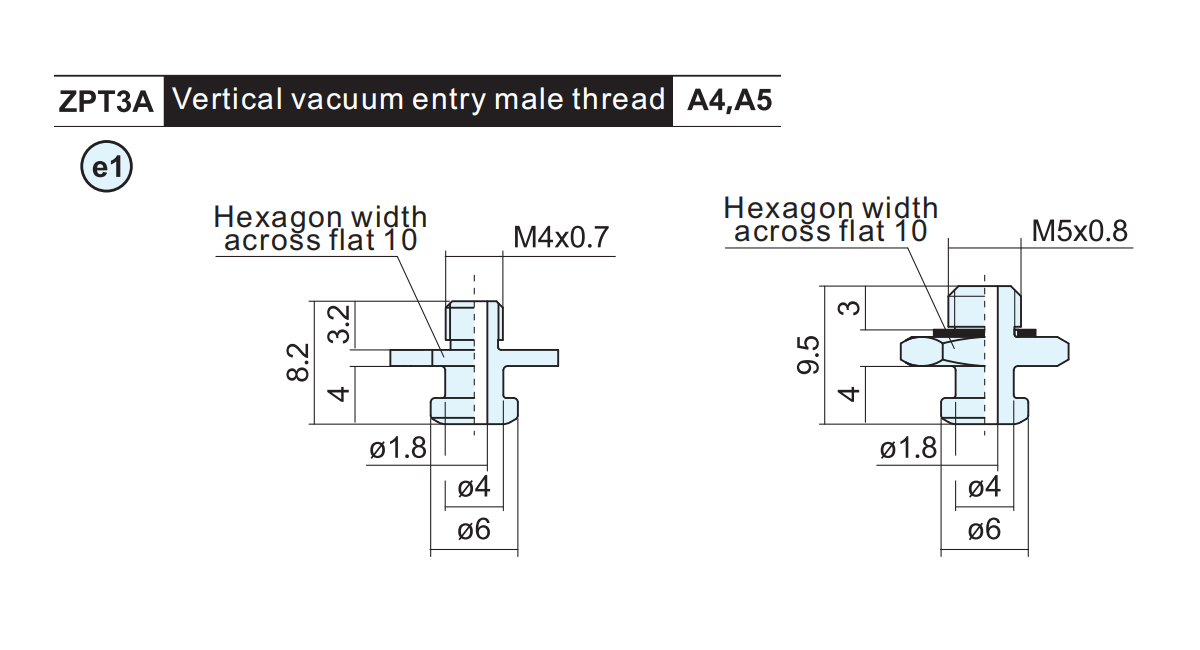

    Adapter-Teile-Nr Gewicht Anwendbares Pad
    ZPT3A-A4 1.4 D1 D2
    ZPT3A-A5 2.4

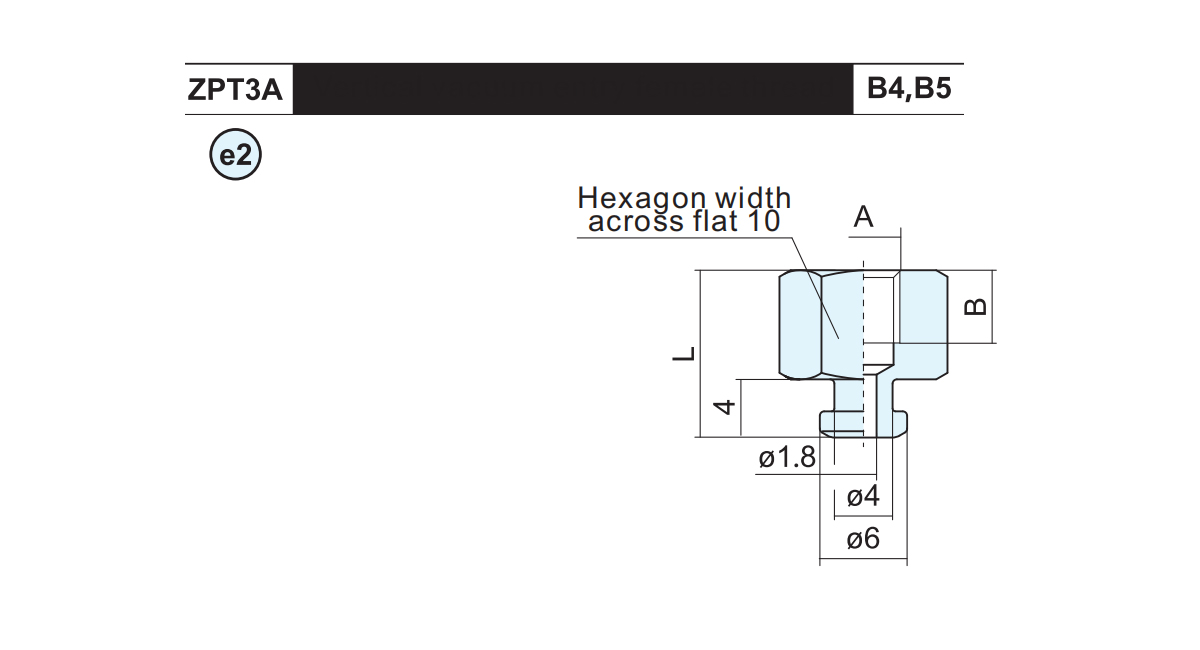

    Adapter-Teile-Nr A B L Gewicht Anwendbares Pad
    ZPT3A-B4 M4×0,7 4 10 4.4 D1 D2
    ZPT3A-B5 M5×0,8 5 11.5 5.2

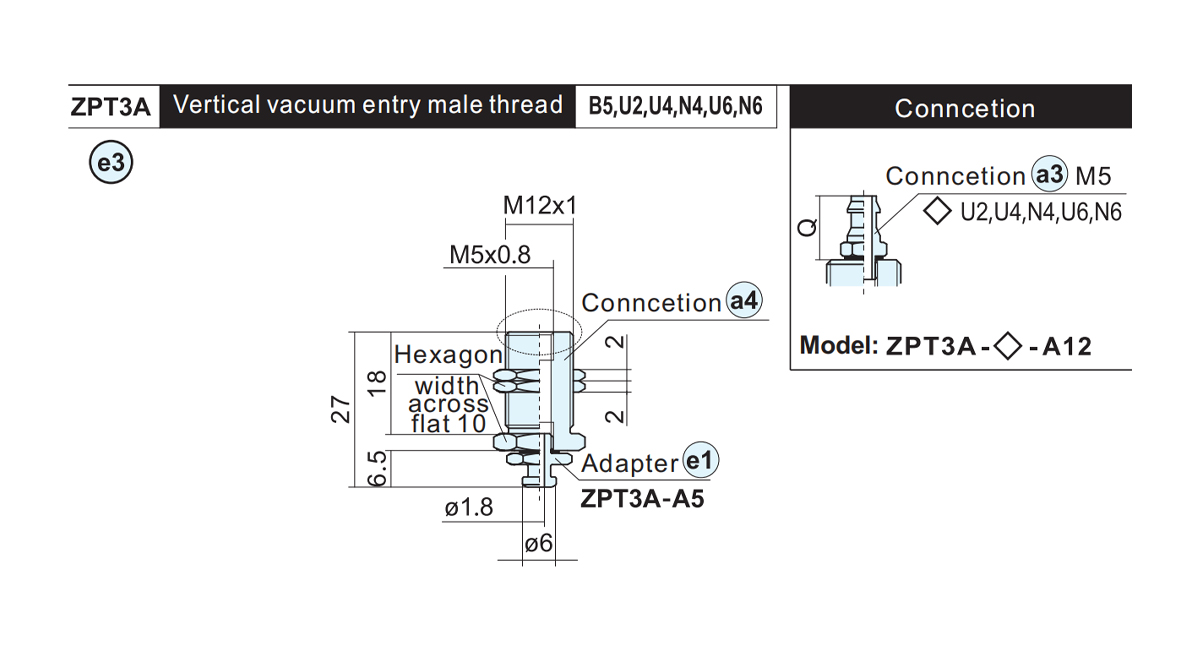

    Adapter-Teile-Nr Gewicht Verbindung Anwendbares Pad
    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 D1 D2

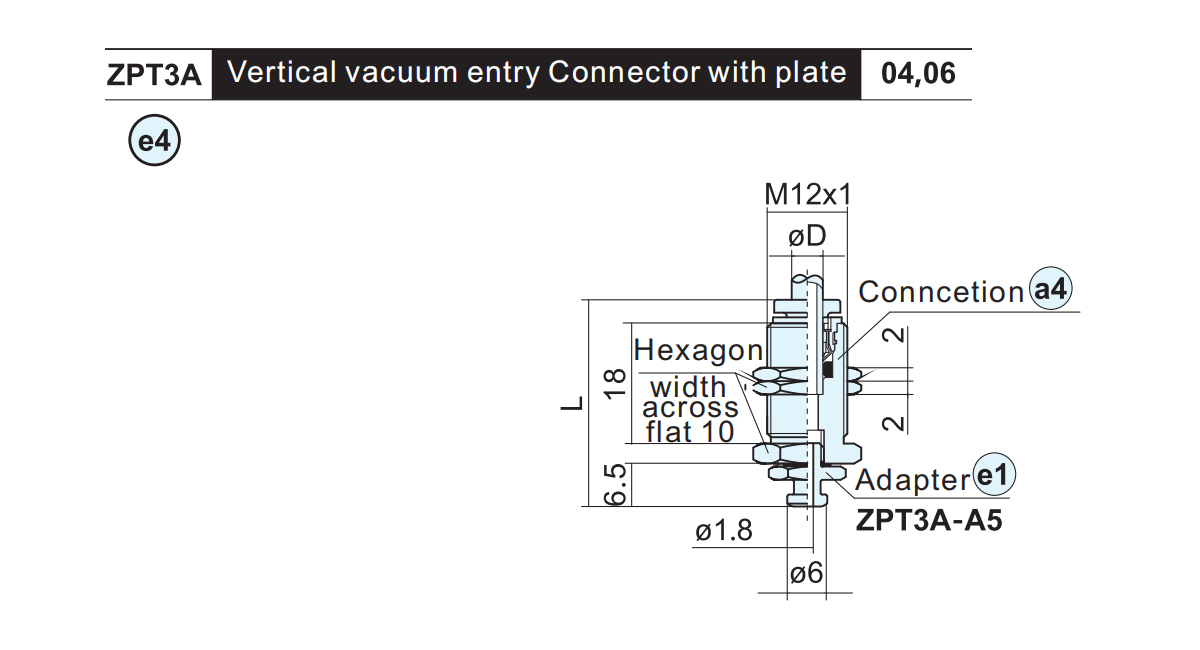

    Adapter-Teile-Nr. ØD L Gewicht Verbindung Anwendbares Pad
    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 D1 D2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

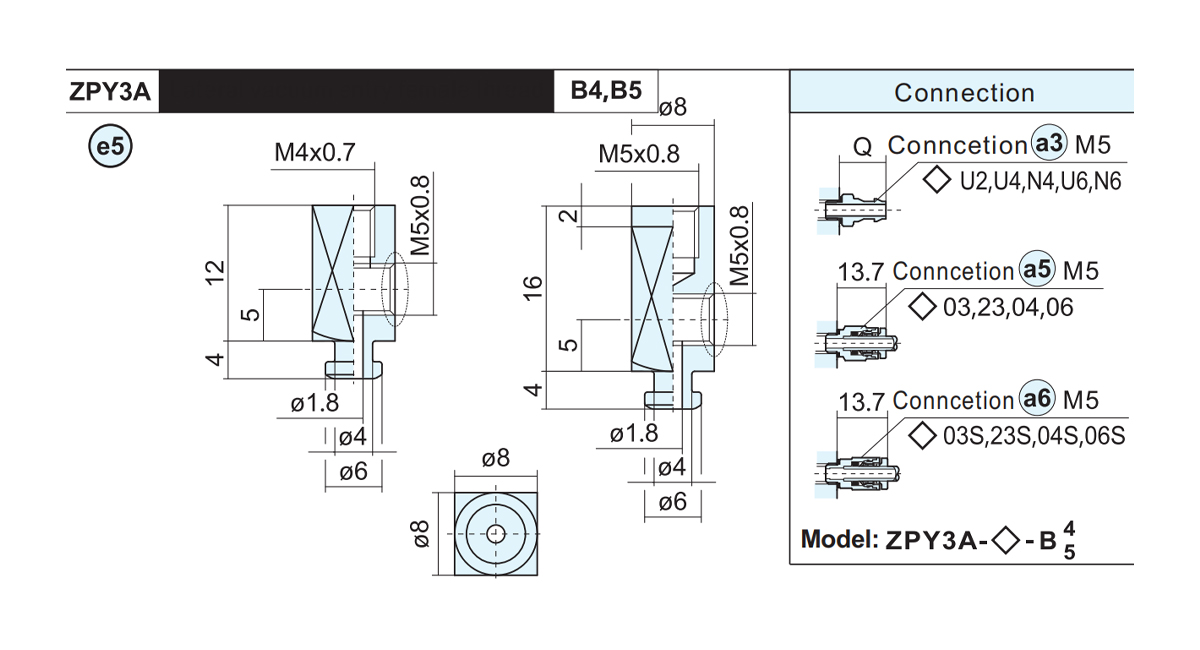

    Adapter-Teile-Nr Gewicht Anwendbares Pad
    ZPY3A-B5-B4 5.6 D1 D2
    ZPY3A-B5-B5 7.1

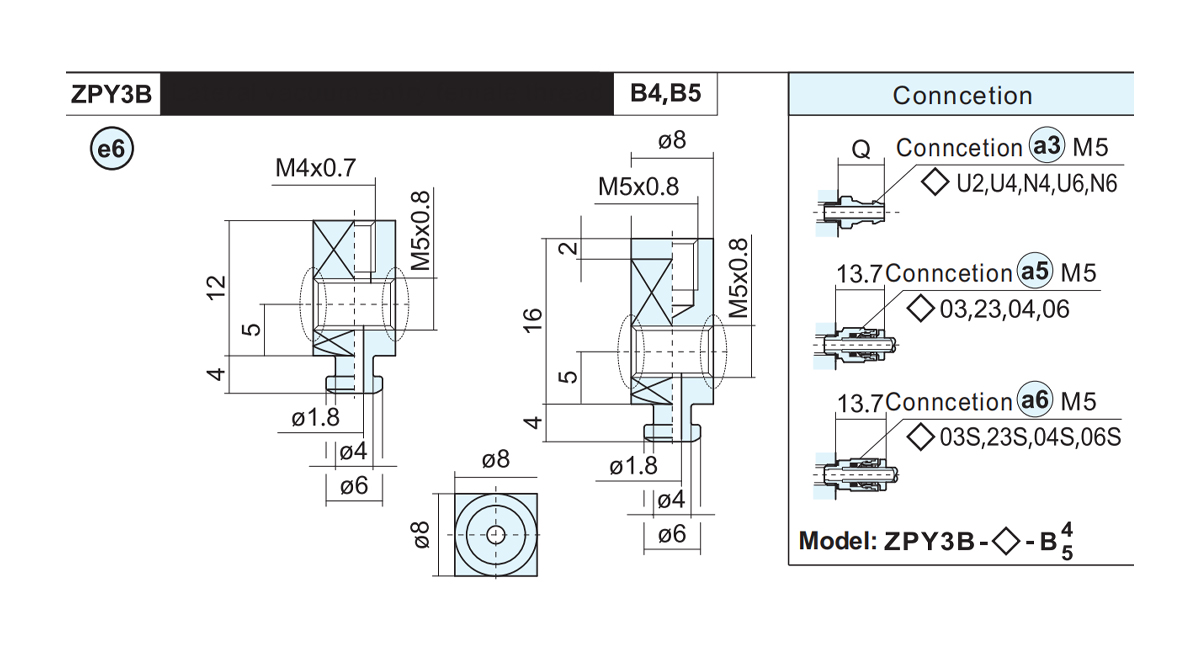

    Adapter-Teile-Nr Gewicht Anwendbares Pad
    ZPY3B-B5-B4 5.2 D1 D2
    ZPY3B-B5-B5 6.8

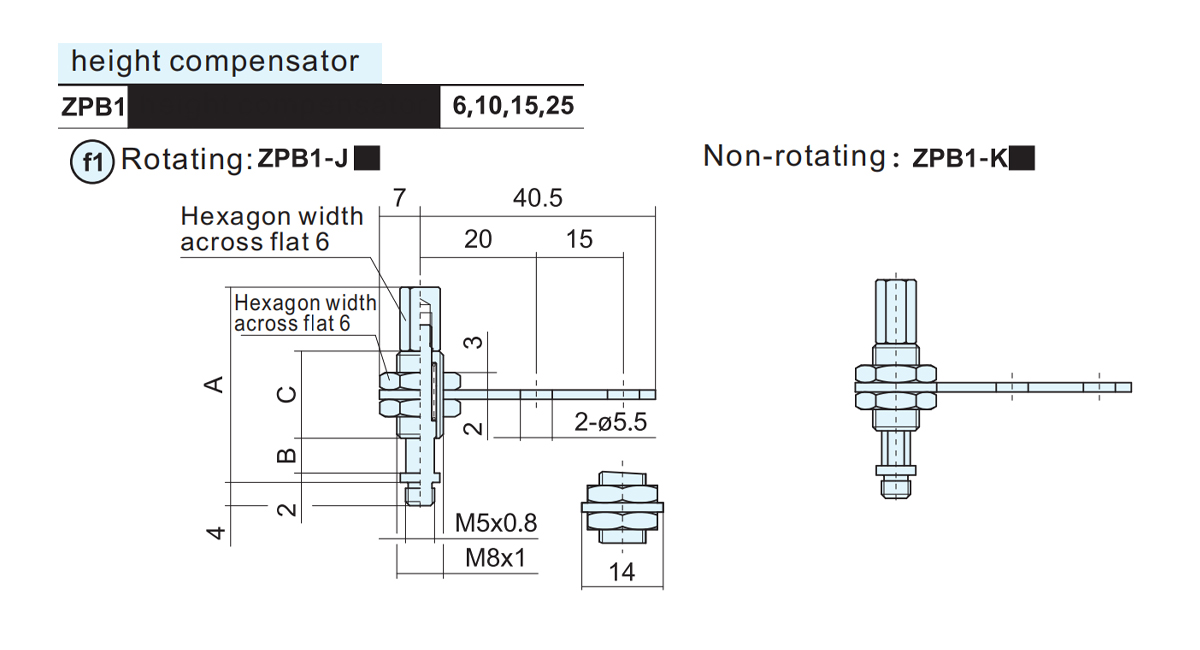

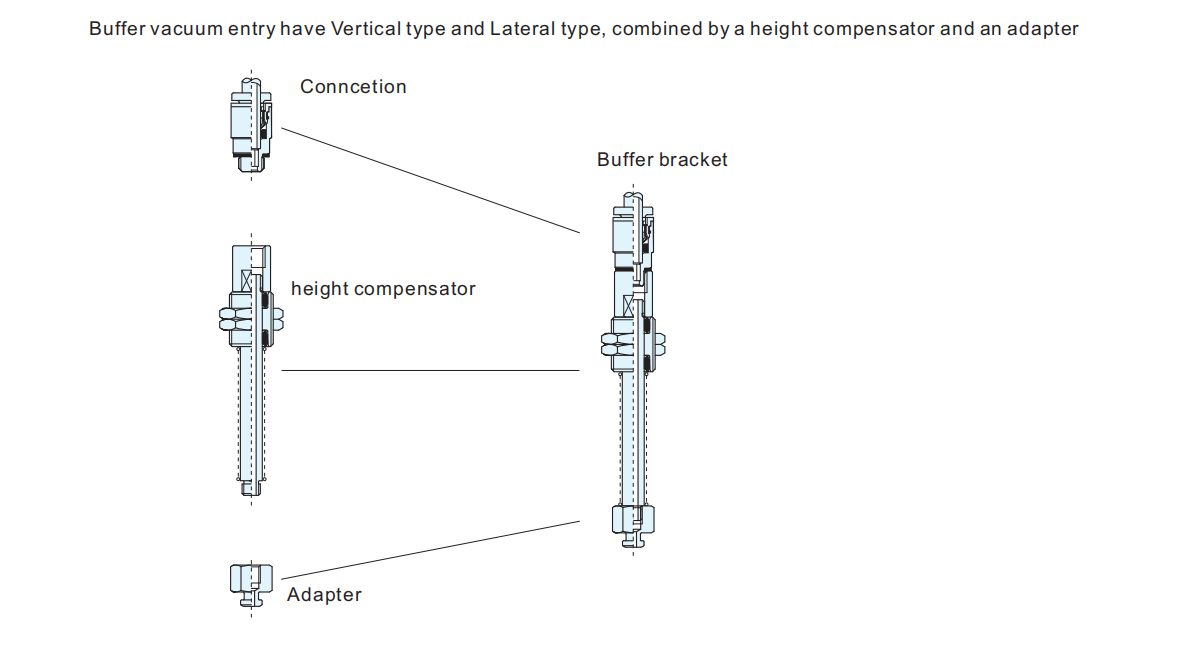

    Modelllllllllll A B C ●Gewicht
    J K
    ZPB1-●6 34 6 15 22.8 22.3
    ZPB1-●10 66 10 43 29.7 28.6
    ZPB1-●15 71 15 30.8 30.2
    ZPB1-●25 81 25 32.1 31.9

    ●Höhenausgleichstyp: Rotierend (J), Nicht rotierend (K)

    ■Pufferhub (mm):6,10,15,25

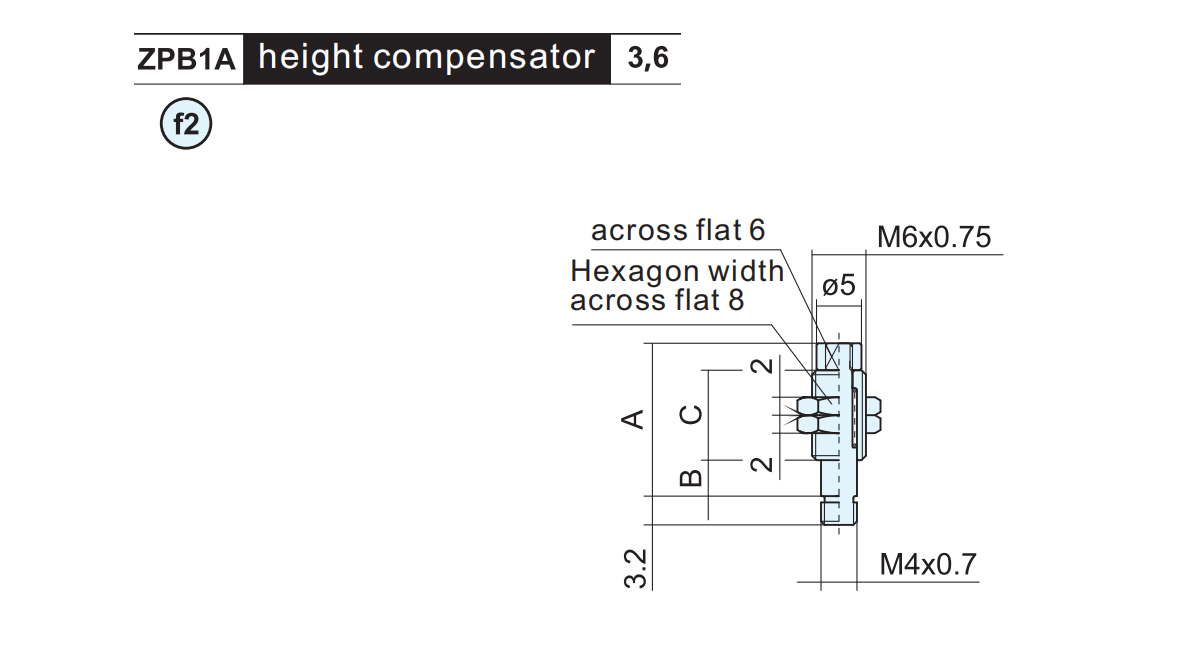

    Modelllllllllll A B C Gewicht
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

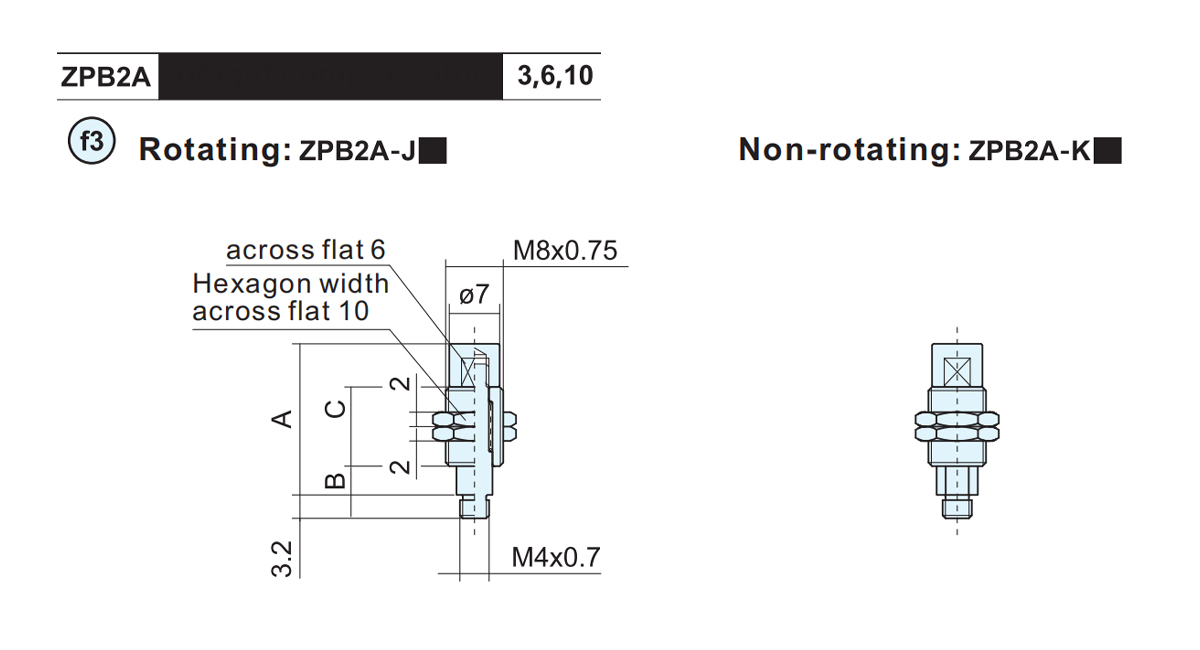

    Modelllllllllll A B C ●Gewicht
    J K
    ZPB2A-●3 21.5 4 11 7.2 7.2
    ZPB2A-●6 28 7 14.5 8.8 8.5
    ZPB2A-●10 38 11 20.5 11.2 9.3

    ●Höhenausgleichstyp: Rotierend (J), Nicht rotierend (K)

    ■Pufferhub:3,6,10

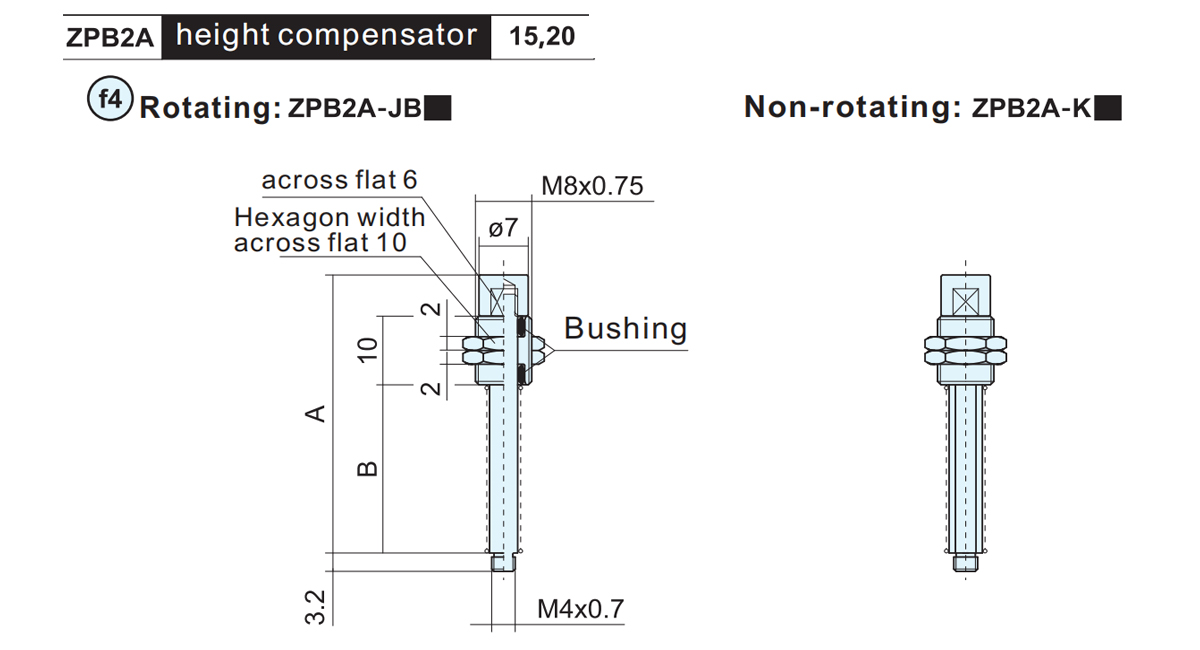

    Modelllllllllll A B ●Gewicht
    JB K
    ZPB2A-●15 41 24.5 8 10
    ZPB2A-●20 48.5 32 8.7 11.1

    ●Höhenausgleichstyp: Rotierend (J), Nicht rotierend (K)

    ■Pufferhub:15,20

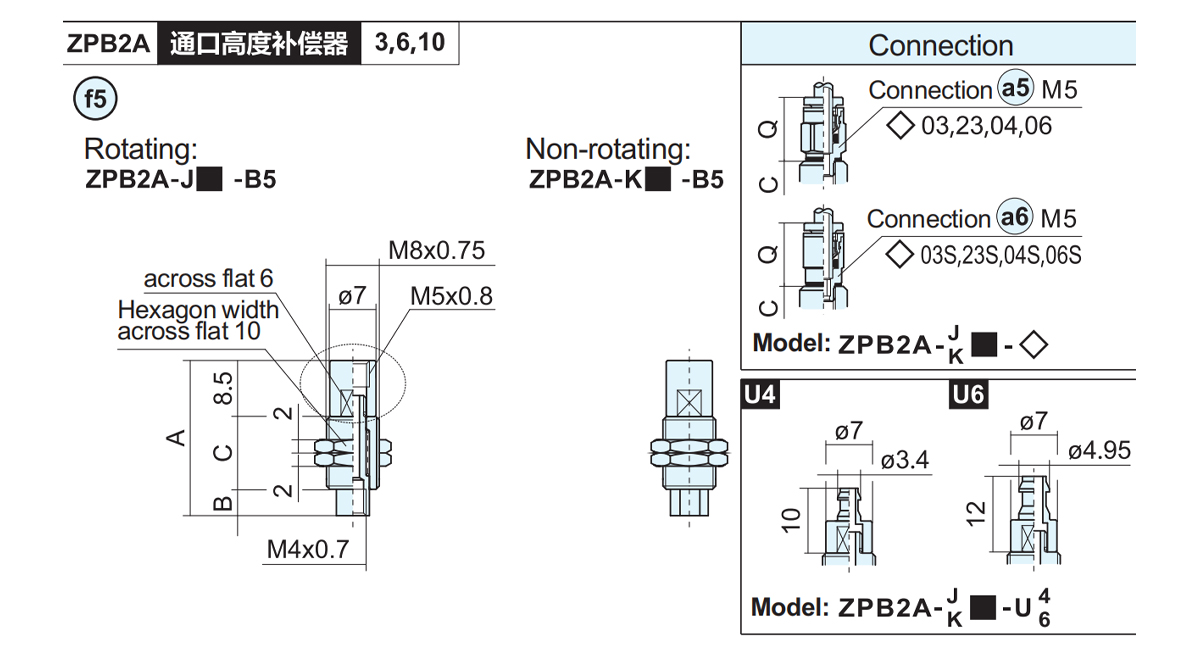

    Modelllllllllll A B C ●Gewicht
    J K
    ZPB2A-●3-B5 23.5 4 11 6.4 6.2
    ZPB2A-●6-B5 30 7 14.5 7.7 7.4
    ZPB2A-●10-B5 40 11 20.5 9.9 9.3

    ●Höhenausgleichstyp: Rotierend (J), Nicht rotierend (K)

    ■Pufferhub:3,6,10

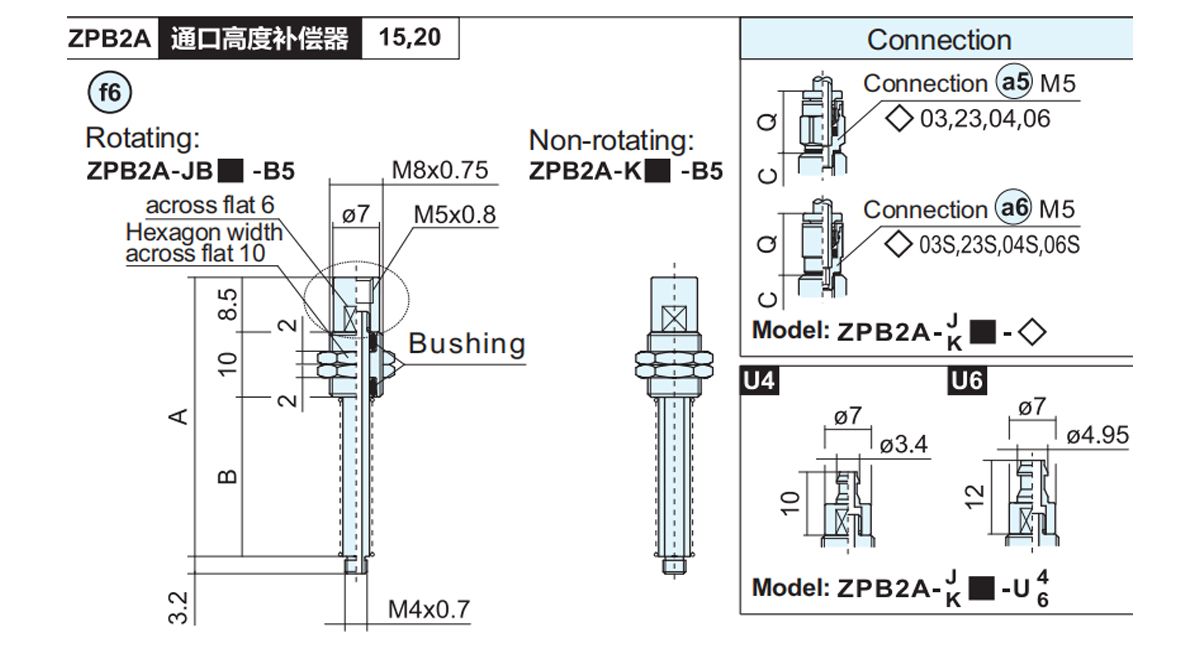

    Modelllllllllll A B ● Gewicht
    JB K
    ZPB2A-●15-B5 43 24.5 8.1 10.1
    ZPB2A-●20-B5 50.5 32 8.7 11.3
    ●Höhenkompensatortyp: rotierend (J), nicht rotierend (K) □Pufferhub: 15,20

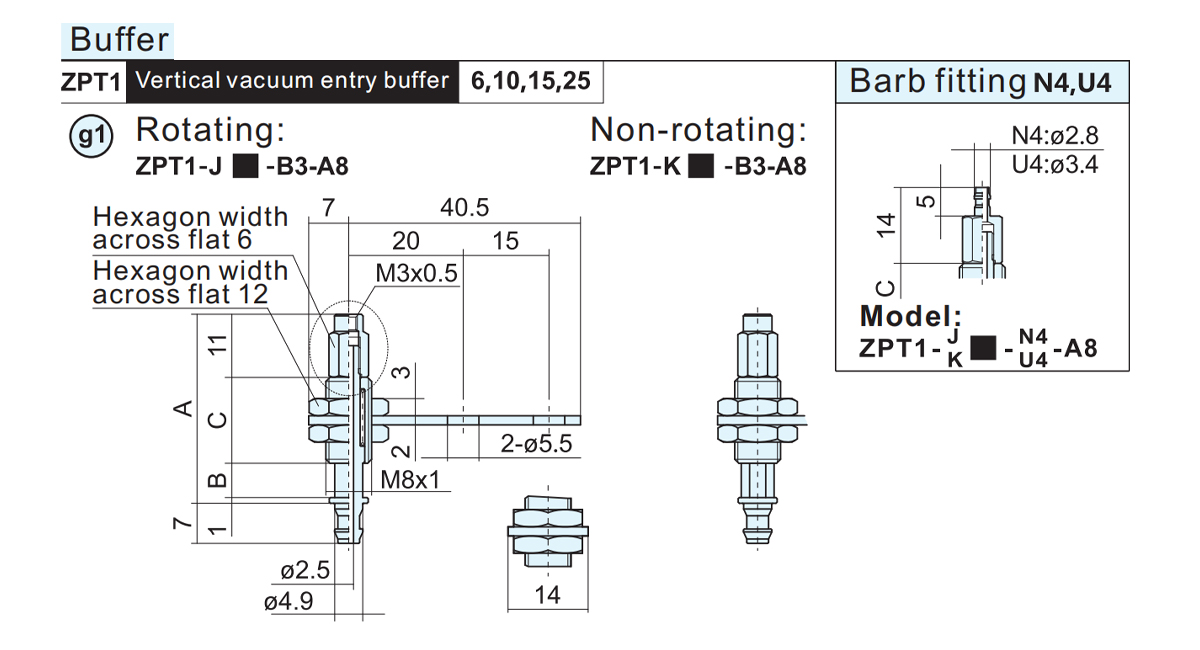

    Modelllllllllll A B C ●Gewicht Anwendbares Pad
    J K
    ZPT1-●6-B3-A8 32 6 15 20.3 20.2 A1 A2 A3 A4
    ZPT1-●10-B3-A8 65 10 43 26.7 25.1
    ZPT1-●15-B3-A8 70 15 27 28.7
    ZPT1-●25-B3-A8 80 25 28.2 28.9
    ●Höhenausgleichstyp: rotierend (J), nicht rotierend (K) ■Pufferhub (mm): 6,10,15,25

    Modelllllllllll A B C ●Gewicht Anwendbares Pad
    J K

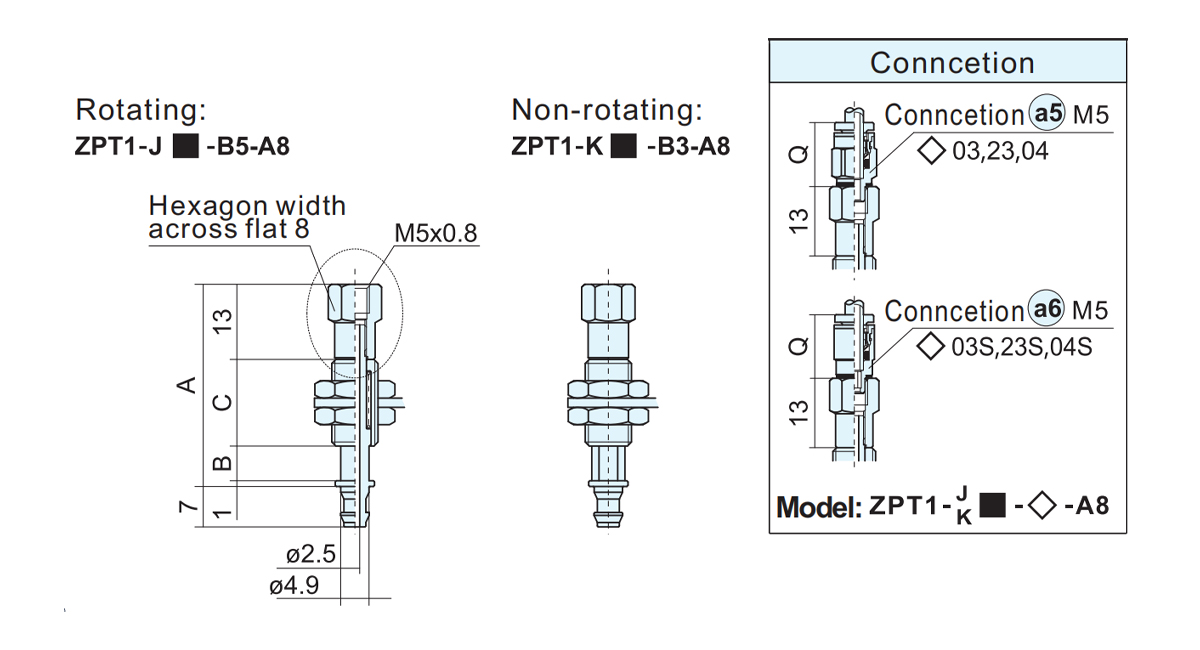

    ZPT1-●6-B5-A8 34 6 15 22.2 20.2 A1 A2 A3
    ZPT1-●10-B5-A8 67 10 43 28.6 28.9
    ZPT1-●15-B5-A8 72 15 28.9 29.1
    ZPT1-●25-B5-A8 82 25 30.4 30.6

    Modelllllllllll A B C Gewicht Anwendbares Pad
    ZPT1A-J3-B3 21 4 10 4.6 B1
    ZPT1A-J6-B3 28 7 14 5.5
    ■Pufferhub:3,6

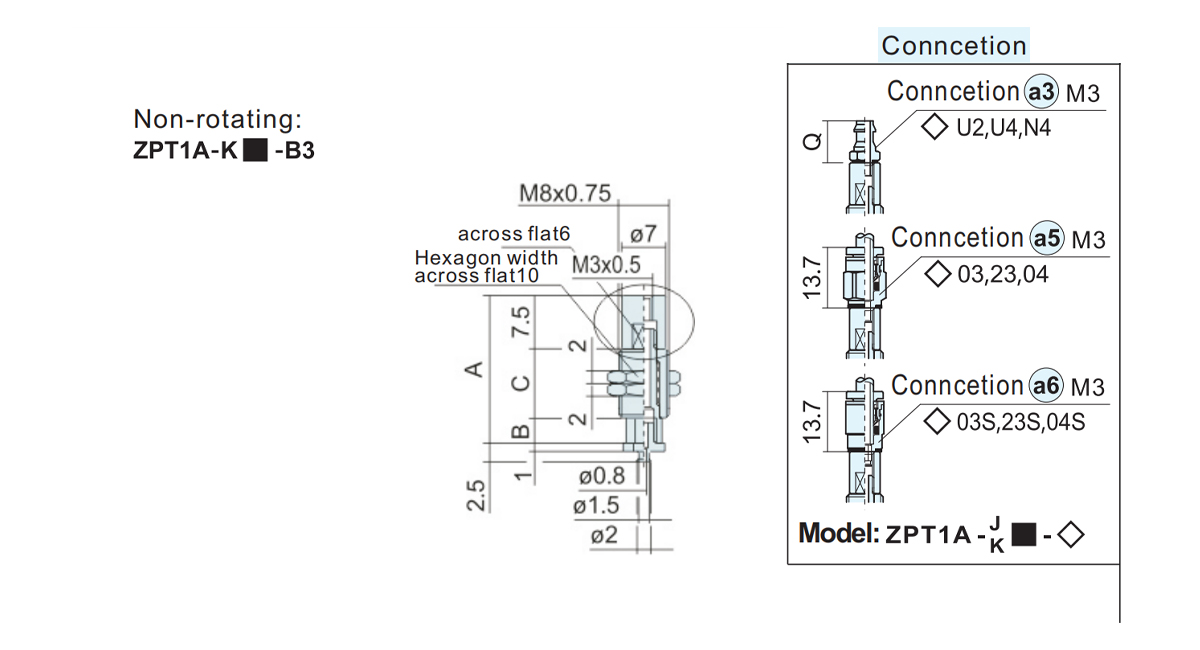

    Modelllllllllll A B C Gewicht Anwendbares Pad
    ZPT1A-K3-B3 22.5 4 11 6.6 B1
    ZPT1A-K6-B3 29 7 14.5 7.8
