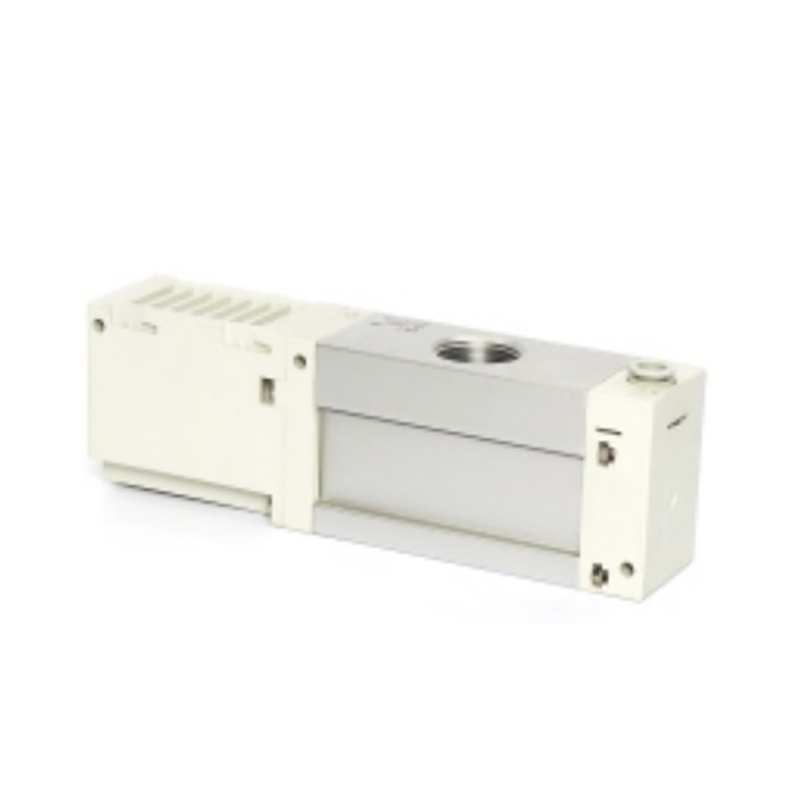

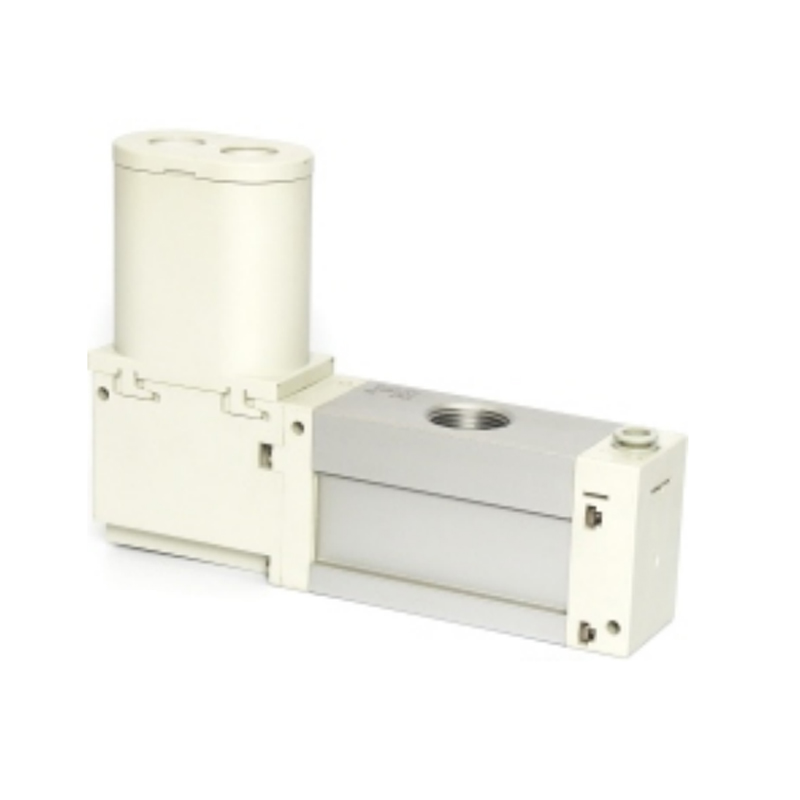

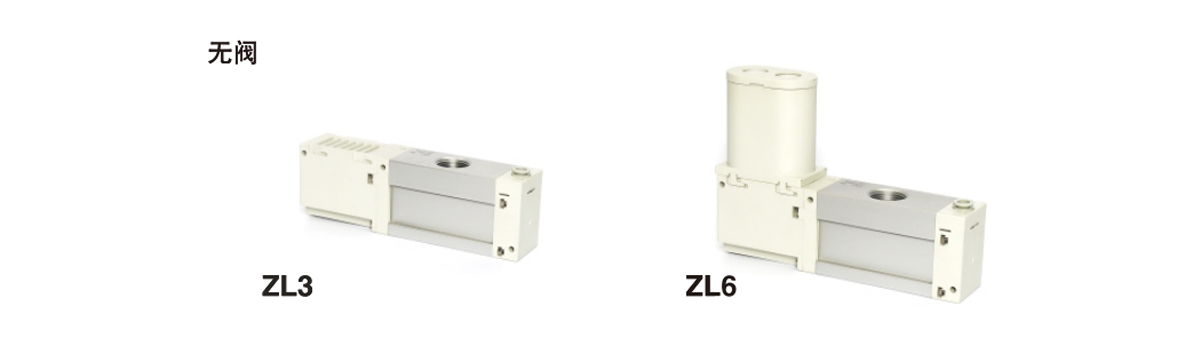

Mehrstufiger Vakuumejektor der Serie ZL3/ZL6

Der mehrstufige Vakuumejektor der Serie ZL3/ZL6 ist eine modulare Vakuumerzeugungseinheit, die auf dem Prinzip des mehrstufigen Venturi basiert. Es ist für Szenarien konzipiert, in denen in der industriellen Automatisierung schnell ein stabiler Unterdruck erzeugt werden muss, und eignet sich zum Greifen, Adsorbieren oder Fixieren verschiedener Werkstücke.

•Mehrstufiger Strukturentwurf

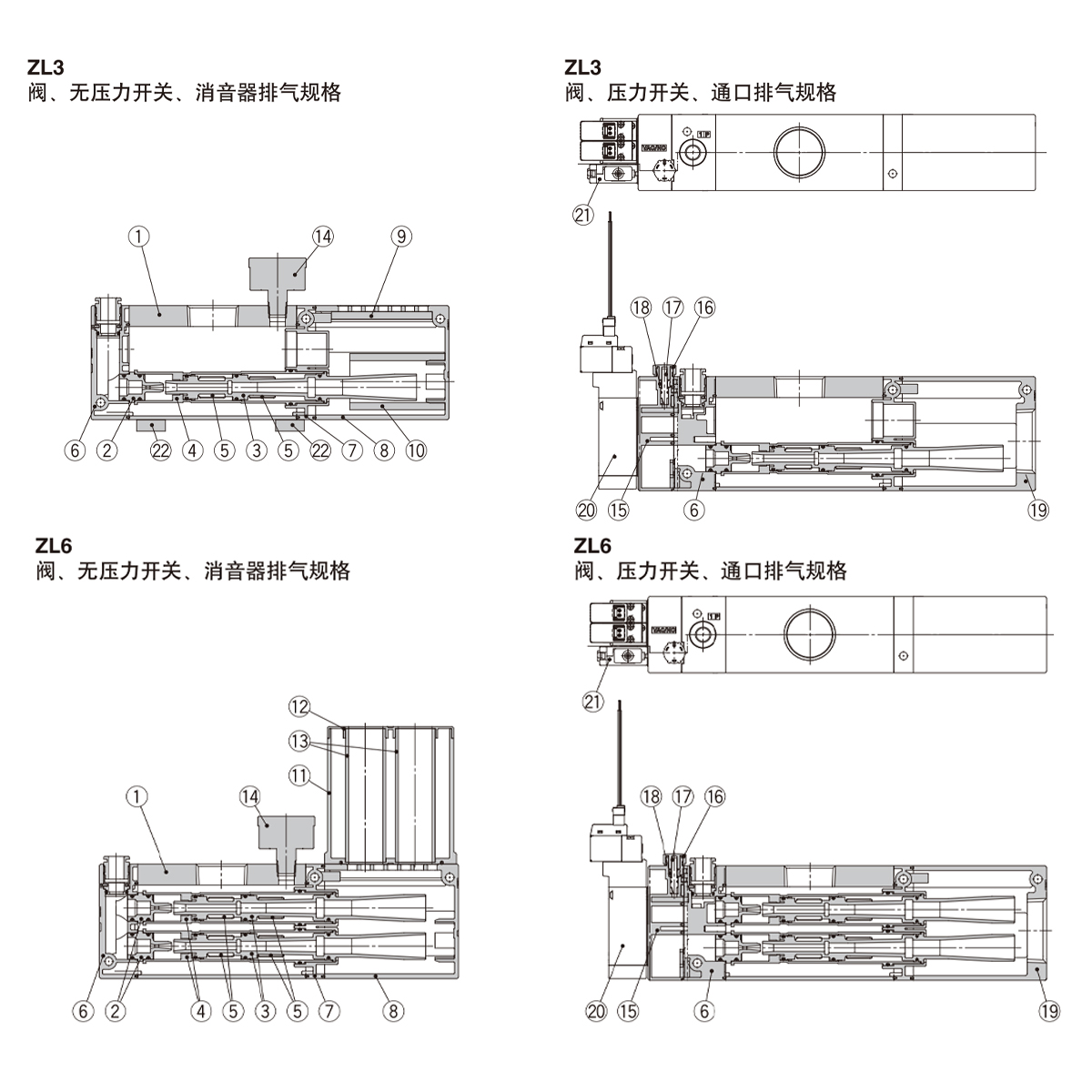

Die Venturi-Rohrstruktur der Serie wird übernommen, um die schrittweise Umwandlung der Druckluftenergie zu erreichen. Der Luftstrom wird in mehreren Stufen expandiert, um den Vakuumeffekt schrittweise zu verstärken. Im Vergleich zur einstufigen Struktur kann bei gleichen Luftquellenbedingungen eine höhere Saugleistung erzeugt oder der Druckluftverbrauch gesenkt werden.

•Optimierung der Vakuumstabilität

Der interne Strömungskanal ist speziell optimiert, um Turbulenzen zu unterdrücken und Druckschwankungen auf jeder Ebene auszugleichen. Diese Konstruktion sorgt für ein stabiles Vakuumniveau bei kontinuierlichem Arbeiten oder leichten Lastwechseln und verringert so die Gefahr, dass sich der angesaugte Gegenstand löst.

•Flexible Anpassung der Arbeitsbedingungen

Die Kernkomponenten verfügen über einen großen Durchflusstoleranzbereich und sind mit unterschiedlichen Abgasgegendrücken und Leckagebedingungen kompatibel. Es eignet sich besonders für Adsorptionsvorgänge an nicht standardmäßigen Werkstücken mit porösen Oberflächen, komplexen Krümmungen oder Spuren von Luftdurchlässigkeit.

•Schnelle Reaktionseigenschaften

Der Vorkompressionshohlraum und der Strömungskanal mit geringer Trägheit arbeiten zusammen, um den Aufbau und Abbau eines Vakuums im Millisekundenbereich zu erreichen. Es erfüllt die Anwendungsanforderungen für häufiges Starten und Stoppen im Hochgeschwindigkeitsautomatisierungsrhythmus und verkürzt die Wartezeit des Zyklus.

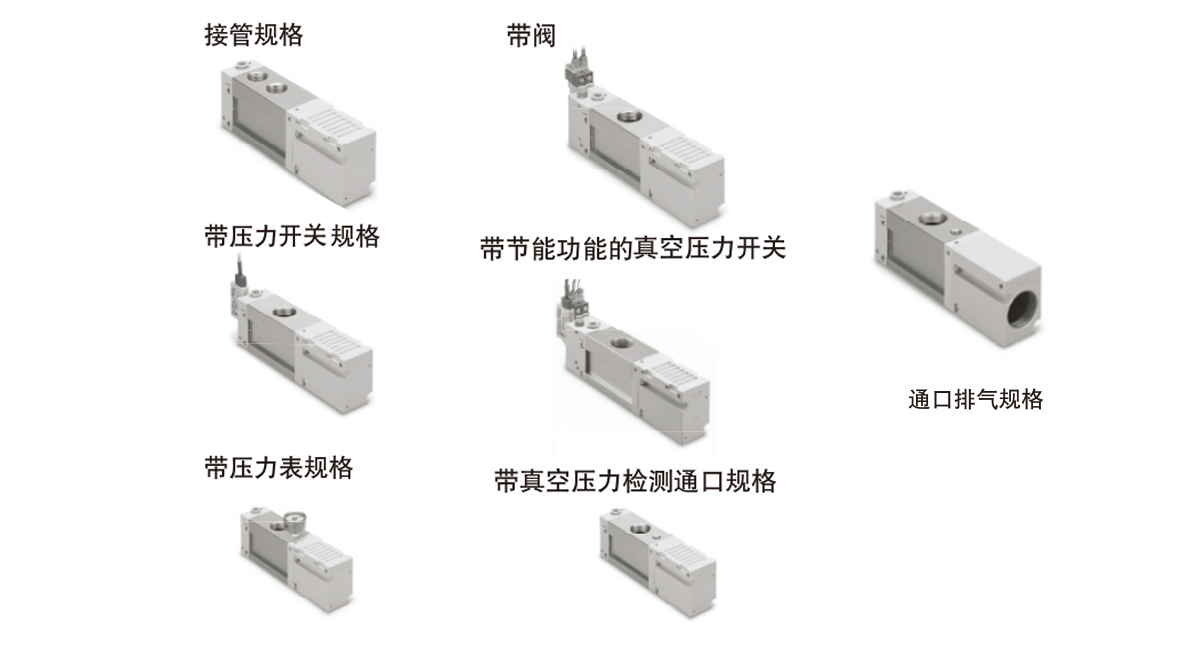

•Modulare Funktionsintegration

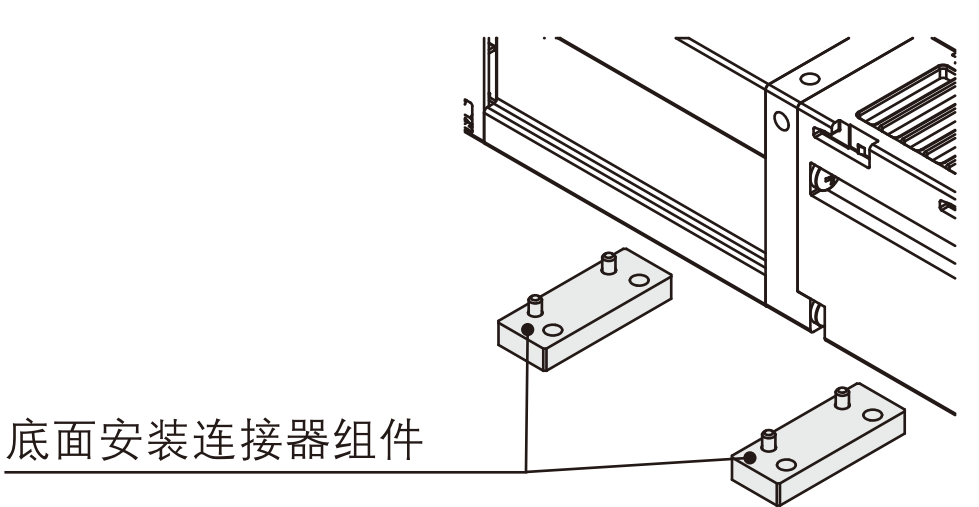

Der Hauptkörper verfügt über eine Standard-Gaswegschnittstelle und eine Installationspositionierungsstruktur, um die schnelle Integration von Vakuumschalter, Filtereinheit oder Schalldämpferkomponente zu unterstützen. Die Funktionsmodule können entsprechend der Komplexität des Systems flexibel konfiguriert werden, um die Gesamtkomplexität der Pipeline zu reduzieren.
