Dünner doppelachsiger Multipositionszylinder der SDAW-Serie Lieferanten

Zuhause / Produkte / Luftzylinder / Dünner Zylinder / Dünner doppelachsiger Multipositionszylinder der SDAW-Serie

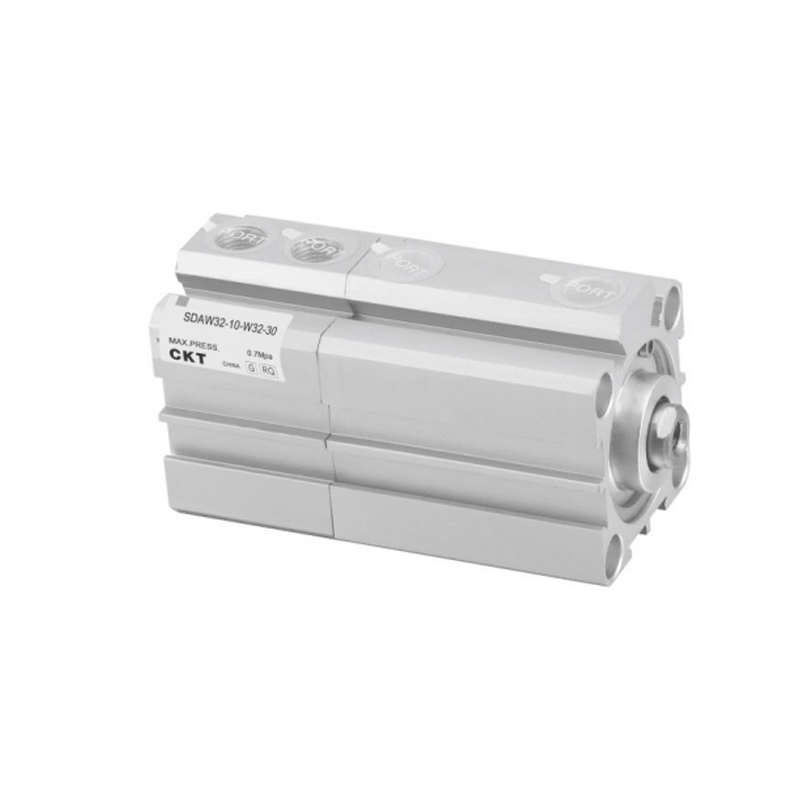

Dünner doppelachsiger Multipositionszylinder der SDAW-Serie
  • Dünner doppelachsiger Multipositionszylinder der SDAW-Serie
Dünner Zylinder

Dünner doppelachsiger Multipositionszylinder der SDAW-Serie

Der dünne Doppelachsen-Mehrpositionszylinder der SDAW-Serie ist ein dünner Zylinder, der für hohe Platzeffizienz und Anforderungen an mehrere Stationen entwickelt wurde. Seine zweiachsige Führungsstruktur und die Möglichkeit zum Parken in mehreren Positionen optimieren die Kompaktheit des Gerätelayouts und die Sicherheit des Bewegungspfads erheblich.

(1) Ultradünnes Gehäusedesign
Durch das Durchbrechen der Dickengrenze herkömmlicher Zylinder wird die axiale Größe stark komprimiert, was für die Integration von Automatisierungsmodulen mit strengen Platzbeschränkungen geeignet ist.

(2) Doppelseitige starre Führungsstangenstruktur
Die hochfesten, parallel angeordneten Führungsstangen unterdrücken effektiv das Auslenkungsmoment der Kolbenstange und stellen die Flugbahngenauigkeit des Endeffektors unter komplexen Belastungen sicher.

(3) Programmierbares Parken mit mehreren Positionen
Unterstützt die genaue Verriegelung und wiederholte Positionierung von mehr als zwei vorgegebenen Positionen innerhalb des Verfahrbereichs durch externe Bremseinheiten oder Ventilgruppenkonfigurationen.

(4) Hochgradig anpassungsfähiger Aktuator
Optionale Magnetschaltersteckplätze und verschiedene Montageschnittstellen (Boden-/Endflanschtyp) sind verfügbar, um die mechanischen/elektrischen Integrationsanforderungen gängiger Automatisierungsplattformen zu erfüllen.

(5) Leichte dynamische Reaktion
Der interne Strömungsweg und die Kolbenbaugruppe des Zylinders sind optimiert, um die Frequenz der Hin- und Herbewegung zu erhöhen und gleichzeitig den Ausgangsschub aufrechtzuerhalten, um den Anforderungen schlagintensiver Arbeitsbedingungen gerecht zu werden.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Kein vorheriger Artikel
WEITER：Dünner Multipositionszylinder der SDAT-Serie

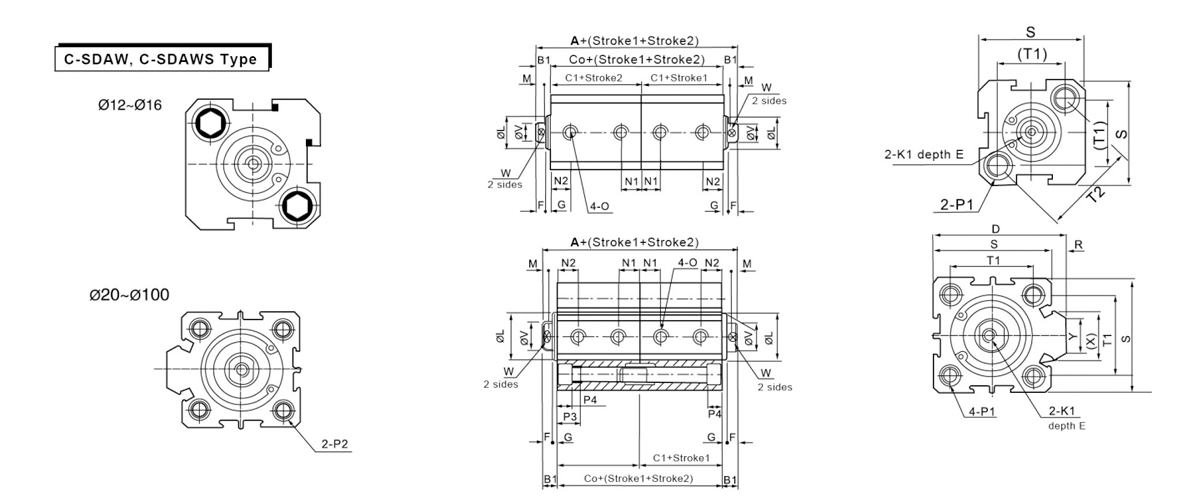

  • Formular Ohne automatische Umschaltung Mit automatischer Umschaltung B1 D E F G K1 L M N1 N2
    sormSize A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1,5 55 4 16 20.5 16 20.5

    Bohrungsgröße
    ISymbol     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 φ6,5 Gewinde M5×0,8 Durchgangsloch:φ4,2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Φ6,5 Gewinde M5×0,8 Durchgangsloch:4,2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0,8 Beide Seiten: φ6,5 Gewinde M5×0,8 Durchgangsloch: φ4,2 Beide Seiten: φ6,5 Durchgangsloch: φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Beide Seiten: φ8,2 Gewinde M6×1,0 Durchgangsloch: φ4,6 Beide Seiten: φ8,2 Durchgangsloch: φ6,2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Beide Seiten: φ8,2 Gewinde M6×1,0 Durchgangsloch: φ4,6 Beide Seiten: φ8,2 Durchgangsloch: φ6,2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Beide Seiten: φ10 Gewinde M8×1,25 Durchgangsloch: φ6,5 Beide Seiten: 10 Durchgangsloch: φ8,2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Beide Seiten: Φ11 Gewinde M8×1,25 Durchgangsloch: φ6,5 Beide Seiten: φ11 Durchgangsloch: φ8,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Beide Seiten: Φ11 Gewinde M8×1,25 Durchgangsloch: φ6,5 Beide Seiten: Φ11 Durchgangsloch: φ8,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Beide Seiten: φ14 Gewinde M12×1,75 Durchgangsloch: φ9,2 Beide Seiten: φ14 Durchgangsloch: φ12,3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Beide Seiten: φ17,5 Gewinde M14×2, Durchgangsloch: φ11,3 Beide Seiten: φ17,5 Durchgangsloch: 14,2 30 13 10 114 90 - 32 27 35 26
