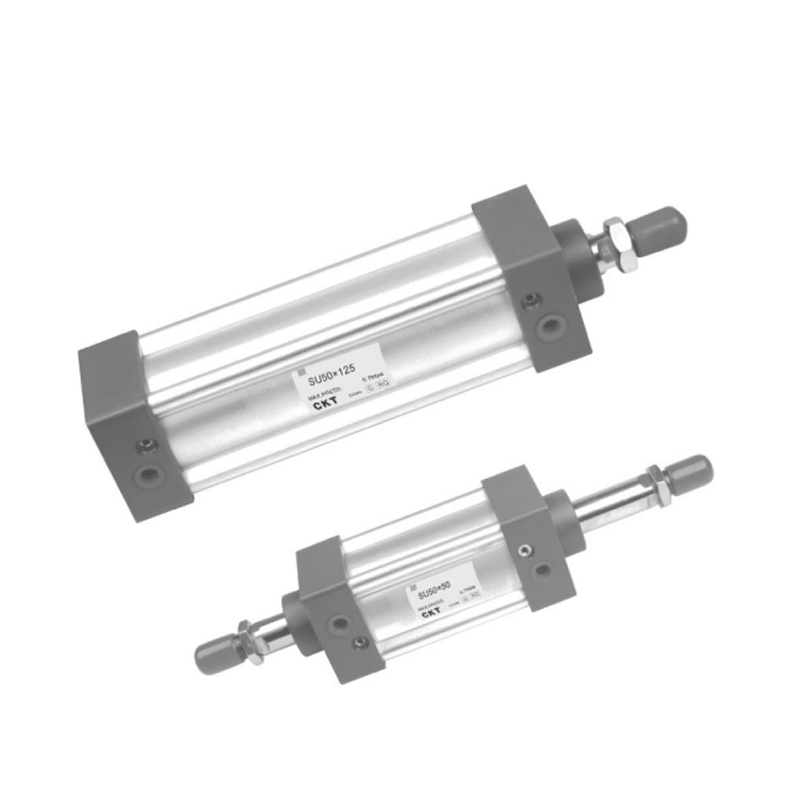

Standardzylinder der SU-Serie (kein Zugstangentyp)
  • Standardzylinder der SU-Serie (kein Zugstangentyp)
Standardzylinder

Standardzylinder der SU-Serie (kein Zugstangentyp)

1. Die Kolbendichtung verfügt über eine speziell geformte bidirektionale Dichtungsstruktur mit kompakter Größe und Ölspeicherfunktion;
2. Das Aluminiumrohr ist ein M-förmiges Rohr ohne Zugstange und weist eine gute Korrosionsschutzleistung auf.
3. Im Vergleich zu ISO15552-Standardzylindern ist die Länge von Zylindern der SU-Serie bei gleichem Zylinderdurchmesser kleiner;
4. Die Einstellung des Zylinderpuffers ist stabil;
5. Das Zylinderinstallationszubehör wird mit Zylindern der SC-Serie geteilt.
6. Die Auswahl hochtemperaturbeständiger Dichtungsmaterialien kann den normalen Betrieb des Zylinders unter 150 °C-Bedingungen gewährleisten.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Standardzylinder der SI-Serie (keine Spurstangenausführung)
WEITER：Standardzylinder der MBB-Serie
  • Bohrungsgröße (mm) 32 40 50 63 80 100
    Aktion Doppelt wirkend
    Flüssig Luft (wird durch ein 40-μm-Filterelement gefiltert)

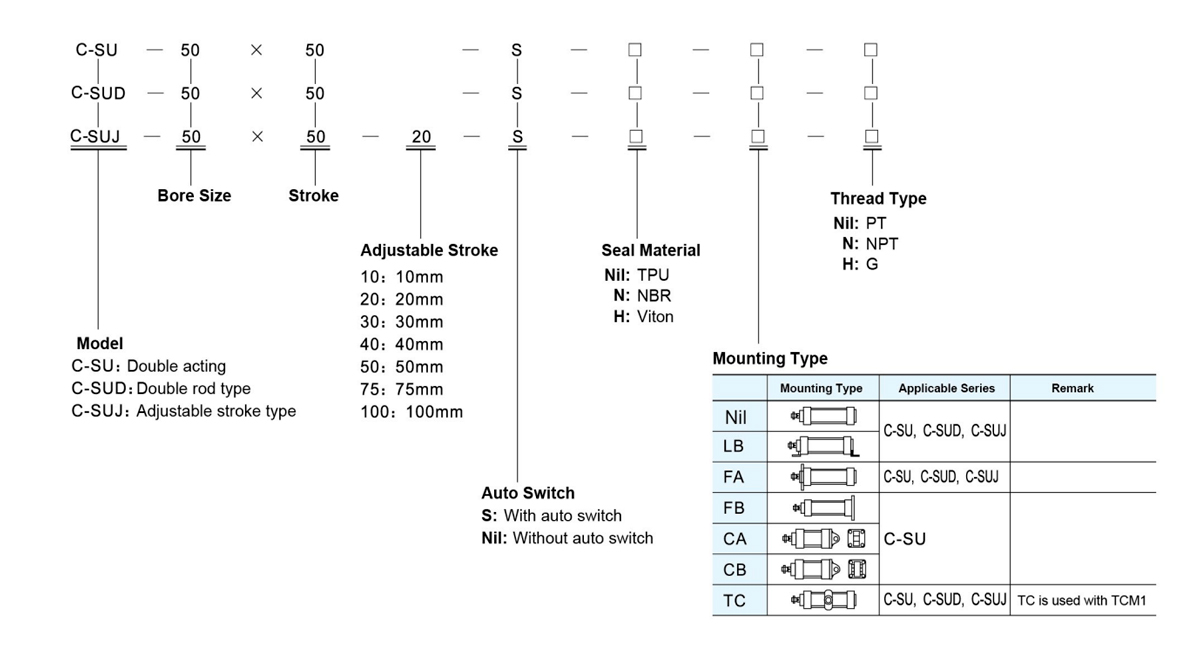

    Montage
    Typ     		C-SU-Serie Bacis FA FB CA CB LB TC TCM1
    C-SUD, C-SUJ-Serie Bacis FA LB TC TCM1
    Betriebsdruckbereich 0,1–1,0 MPa (14–145 psi)
    Prüfdruck 1,5 MPa (215 Psi)
    Betriebstemperatur (℃) -20~80
    Betriebsgeschwindigkeitsbereich (mm/s) 30~800
    Hublängentoleranz 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Kissen Verstellbares Kissen
    Kissen Stroke 21 28 29
    *Portgröße PT1/8 PT1/4 PT3/8 PT1/2
    *Für den Anschluss stehen NPT- und G-Gewindetypen zur Verfügung.

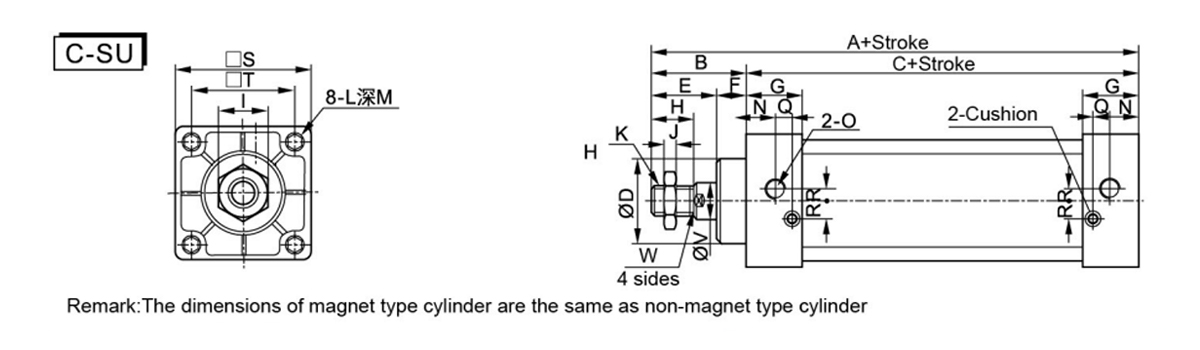

  • Bohrungsgröße/Symbol A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

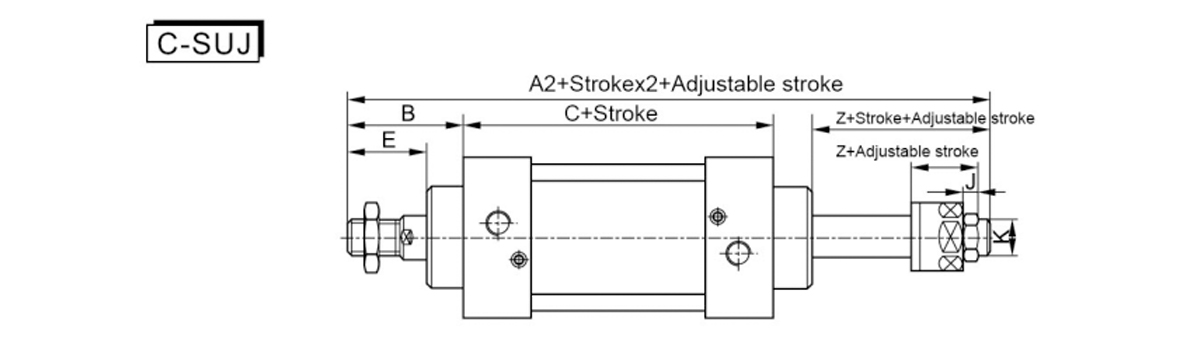

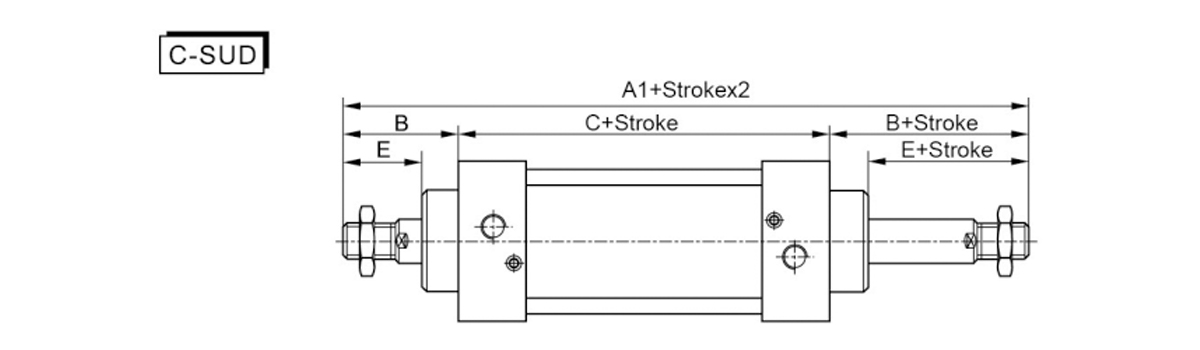

    Bohrungsgröße/Symbol A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Anmerkung: 1. Die Abmessungen des Magnetzylinders sind die gleichen wie die des Nichtmagnetzylinders; 2. Die gleiche Größe wie beim C-SU-Standardtyp, für das Modell wird die Größe nicht angezeigt.

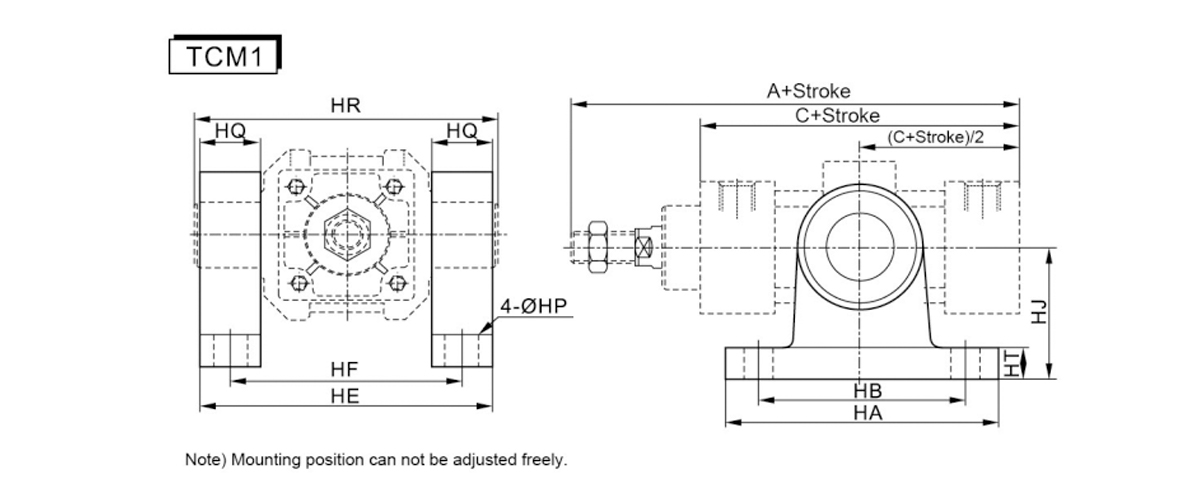

    Bohrungsgröße/Symbol A C HA HB ER HF PS Hauptquartier Personalwesen HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

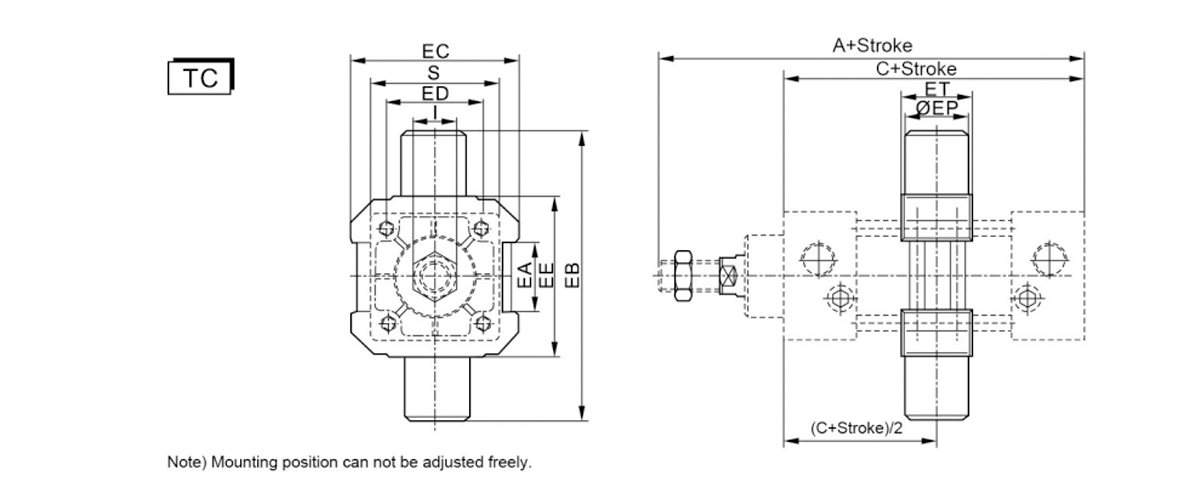

    Bohrungsgröße/Symbol A C EA EB EC ED EE EP UND I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Die Einbaumaße der anderen Anbauteile entsprechen exakt denen der Zylinder der C-SC-Serie.
