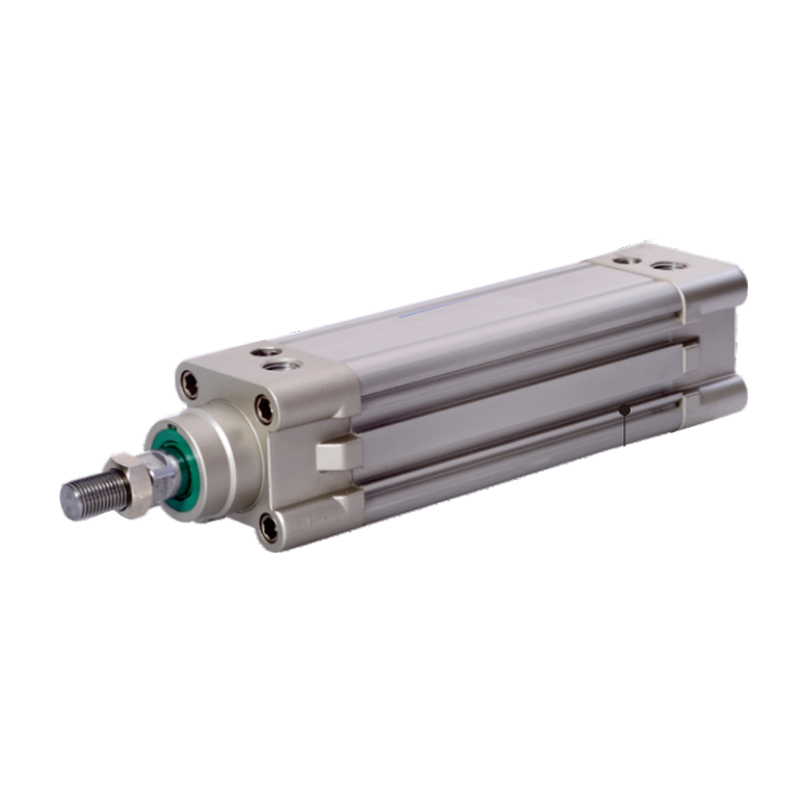

Standardzylinder der SE-Serie (kein Zugstangentyp)
  • Standardzylinder der SE-Serie (kein Zugstangentyp)
Standardzylinder

Standardzylinder der SE-Serie (kein Zugstangentyp)

1. Die Kolbendichtung verfügt über eine speziell geformte Zwei-Wege-Dichtungsstruktur mit kompakter Größe und Ölspeicherfunktion;
2. Quadratisches Aluminiumrohr, keine Spurstange, gute Korrosionsschutzleistung;
3. Die Einstellung des Zylinderpuffers ist stabil.
4. Kunden können zwischen Zylindern und Zylinderinstallationszubehör verschiedener Spezifikationen wählen.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Standardzylinder der Serie CA2
WEITER：Standardzylinder der SI-Serie (keine Spurstangenausführung)
  • Innendurchmesser (mm) 32 40 50 63 80 100 125
    Betriebsart Hin- und hergehender Typ
    Arbeitsmedium Luft (gefiltert durch einen 40μm-Filter)
    Fester Typ SE-Serie Grundtyp FA FB CA CB CR LB TC TCM1 TCM2 FTC
    Serie SE D, SE J Grundtyp FA LB TC TCM1 TCM2 FTC
    Betriebsdruckbereich 0,15–1,0 MPa (22–145 psi) (1,5–10,0 bar)
    Garantierte Druckfestigkeit 1,5 MPa (215 psi) (15 bar)
    Arbeitstemperatur °C -20~70
    Betriebsgeschwindigkeitsbereich mm/s 30~800 30~500
    Reisetoleranzbereich 0~250 60251~1000 151001~1500 20
    Puffertyp Einstellbarer Puffer
    Pufferhub mm 27 30 36 40
    *Übernahmedurchmesser PT1/8 PT1/4 PT3/8 PT1/2
    *Für den Anschluss stehen NPT- und G-Gewindetypen zur Verfügung.

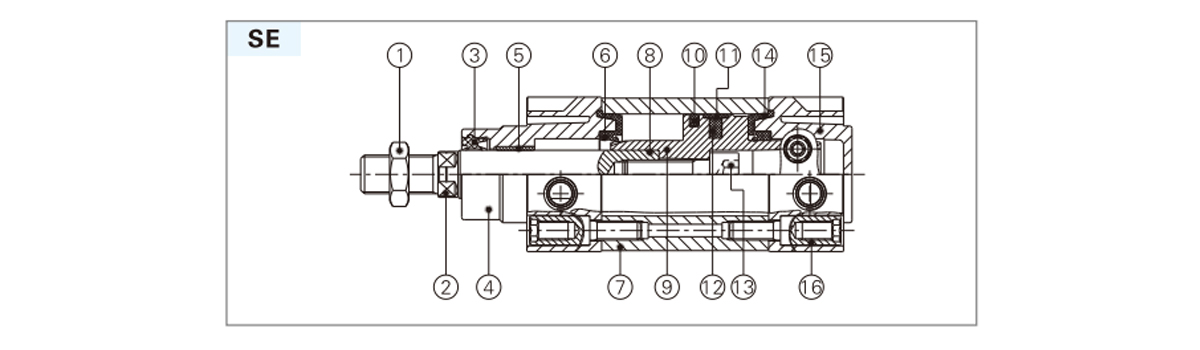

  • Name Material Name Material
    1 Nuss Kohlenstoffstahl/Edelstahl 9 Kolben Aluminiumlegierung
    2 Kolben rod Hartverchromter Schleifstab S45C 10 Kolben O-ring TPU
    Edelstahl Verschleißfestes Material
    3 O-Ring der vorderen Abdeckung TPU 11 Ring tragen Kunststoff (φ100 oder weniger)
    4 Vordere Abdeckung Aluminiumlegierung 12 Magnet Gummi (andere)
    5 Buchse Verschleißfestes Material 13 Innensechskantschraube Kohlenstoffstahl
    6 Puffer-O-Ring TPU 14 Puffer-Dichtungspad TPU
    7 Zylinderkörper Aluminiumlegierung 15 Rückseite Aluminiumlegierung
    8 Kolben rod O-ring NBR 16 Stützmutter Kohlenstoffstahl/Edelstahl

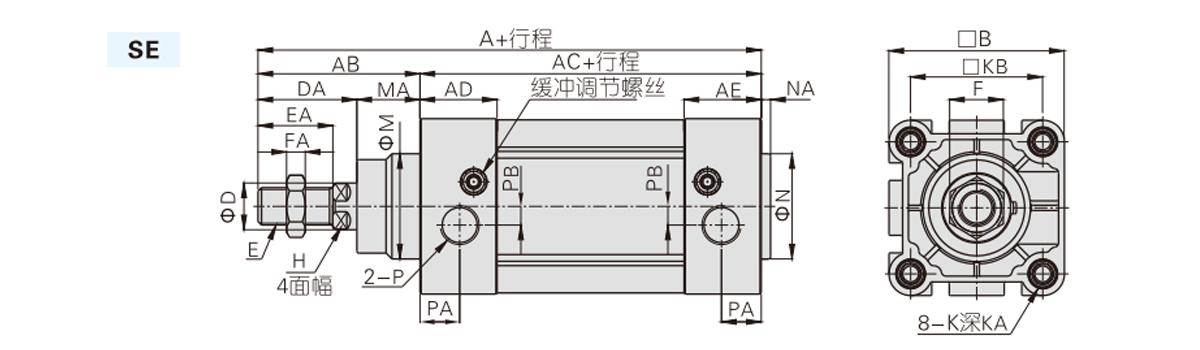

    Zylinderdurchmesser/Symbol A AB Wechselstrom AD AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2,0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Hinweis: Die Abmessungen des magnetischen Typs und des nichtmagnetischen Typs sind gleich.

    Zylinderdurchmesser/Symbol A AB Wechselstrom DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1,25 6
    40 213 208 54 105 33 28 M12X1,25 7
    50 244 231 69 106 42 29 M16X1,5 8
    63 259 246 69 121 42 29 M16X1,5 8
    80 300 282.5 86 128 53 35.5 M20X1,5 10
    100 320 300.5 91 138 55 35.5 M20X1,5 10
    125 398 366.5 119 160 74 42.5 M27X2,0 13.5
    Hinweis: Die Abmessungen magnetischer und nicht magnetischer Typen sind gleich. Die nicht angegebenen Abmessungen entsprechen den SI-Standardtypen.
