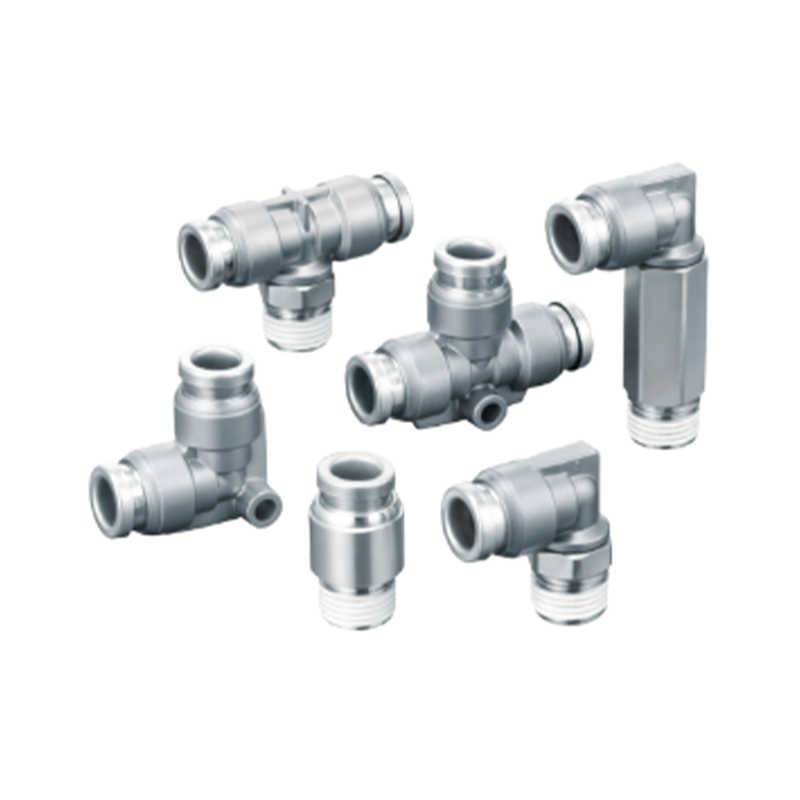

Steckverbindung aus Edelstahl der Serie KQB2
  • Steckverbindung aus Edelstahl der Serie KQB2
One-Touch-Armatur aus Edelstahl

Steckverbindung aus Edelstahl der Serie KQB2

Die One-Touch-Verbindung aus Edelstahl der KQB2-Serie nutzt die integrierte Gusstechnologie aus hochwertigem Edelstahl, die speziell für Flüssigkeitsübertragungsszenarien entwickelt wurde, die eine schnelle Demontage und zuverlässige Abdichtung erfordern und die umfassenden Anforderungen an Sauberkeit und Haltbarkeit in industriellen Umgebungen erfüllen.

Kernfunktionen
Materialstabilität: Die vollständig aus Edelstahl gefertigte Struktur verfügt über eine natürliche Korrosionsbeständigkeit, vermeidet das Risiko einer Medienverschmutzung und passt sich an Säure-Base-Umgebungen sowie Temperatur- und Druckschwankungen an
Sofortiger Verriegelungsmechanismus: Das Push-Pull-Einweg-Verriegelungsdesign ermöglicht eine Blindbedienungsverbindung und der eingebaute selbstkompensierende Dichtungsring eliminiert Leckagerisiken
Erweiterung der Systemkompatibilität: Unterstützt die modulare Reihenschaltung mehrerer Rohrdurchmesser und ermöglicht so eine flexible Konfiguration von Abzweigknoten in komplexen Rohrleitungen
Wartungskostenoptimierung: Die werkzeuglose Demontage und Montage verkürzt die Ausfallzeiten der Geräte erheblich und die Haltefederstruktur kann unabhängig ausgetauscht werden, um die Wartungskosten zu senken

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Steckverbindung aus Edelstahl SUS316 der Serie KQG2
WEITER：Kein nächster Artikel
  • Spezifikationen
    Verwendete Flüssigkeit Luft, Wasser, Dampf
    Druckbereich Anm. 2) -100 kPa bis 1 MPa Hinweis 3)
    Druckprüfdruck 3,0 MPa
    Umgebungstemperatur und Flüssigkeitstemperatur Anm. 4) -5 bis 150 °C (jedoch nicht gefroren) Anm. 3)
    Fett verwendet Keine Fettspezifikation
    Abdichtung von Gewindeteilen Mit Dichtmittel
    Hinweis 1) Wasser kann nicht mit weichen Nylonschläuchen verwendet werden.
    Hinweis 2) Da die Leckage nicht Null ist, vermeiden Sie die Vakuumwartung für Leckagetests usw. Hinweis 3) Bestätigen Sie den Betriebsdruckbereich und den Betriebstemperaturbereich der Rohrleitungen.
    Hinweis 4) Installieren Sie eine Auskleidung unter den folgenden Bedingungen (außer □3.2).
    ·Bei Verwendung in Umgebungen oder mit Flüssigkeiten, die plötzlichen Temperaturschwankungen ausgesetzt sind.
    ·Bei Verwendung bei hohen Temperaturn.

    Geeignet für Rohre
    Rohrmaterial FEP, PFA, Nylon, weiches Nylon (Anmerkung 1), Polyurethan, Polyolefin
    Rohraußendurchmesser Ø1/8", Ø5/32", Ø1/4", Ø5/16", Ø3/8", Ø1/2"

    ※ Futter eingestellte Temperaturbedingungen
    Röhren verwendet Temperature
    FEP-Röhren/TH-Serie Über 80°C
    PFA-Röhren/TL-Serie Über 120°C
    Ersatzteile
    Name Außendurchmesser des Rohrs Modell Material
    Dichtung 一 M-5G3 SUS316
    Spezielles FKM
    Plattenmontagemutter Ø3,2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

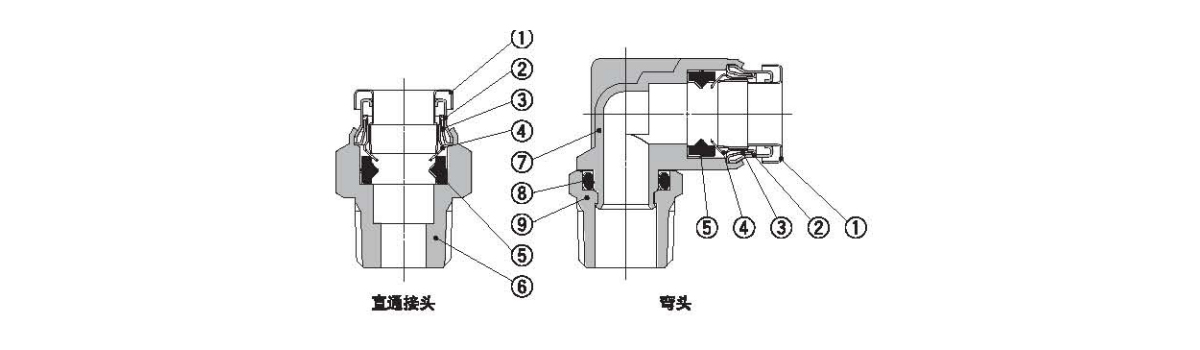

  • Nein. Name Material
    1 Hülse loslassen SUS304
    2 Führungshülse 1 SUS304
    3 Führungshülse 2 SU8304
    4 Federklammer SUS304
    5 Siegel Spezielles FKM (Fluorbeschichtung)
    6 Gerader Steckerkörper C3604 (chemische Vernickelung)
    7 Ellenbogenkörper SU8316
    8 O-Ring Spezielles FKM (Fluorbeschichtung)
    9 Eindrückknopf C3804 (stromlose Beryllium-Nickelbeschichtung)

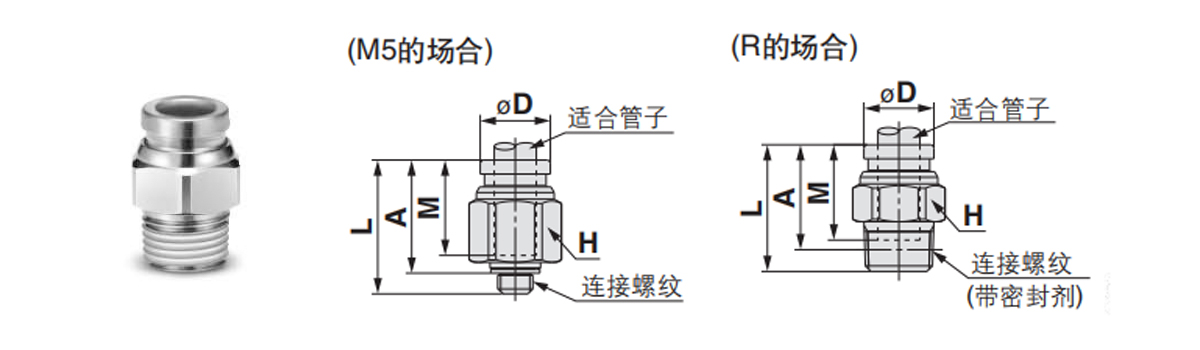

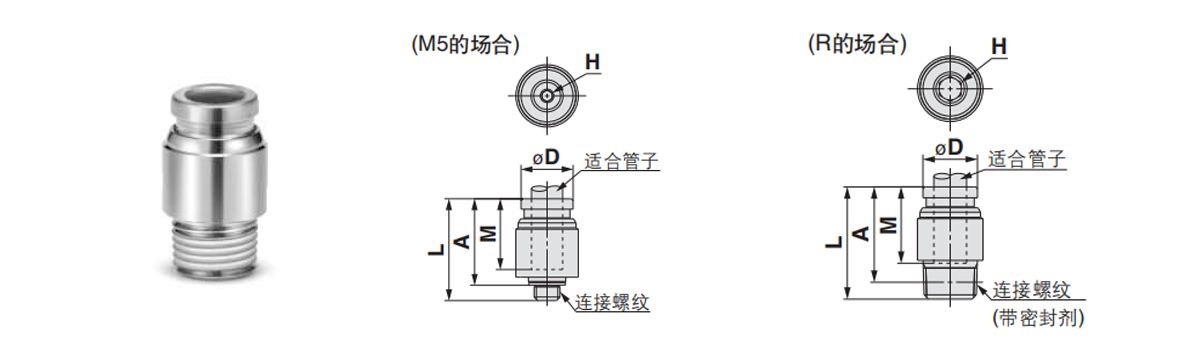

  • Gerader Stecker: KQB2H
    Passend für Rohraußendurchmesser mm Verbindungsthread
    R,M     		Modellllllllllllllllll H
    (sechseckige gegenüberliegende Seiten)     		ØD Anm. 1) L A※ M Anm. 2) Effektive Querschnittsfläche mm² Qualität g
    Ø3,2 M5×0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Referenzmaße nach Eindrehen der Schraube.
    Anm. 1) Ø gibt den maximalen Durchmesser an.
    Hallonweis 2) Gibt den Wert bei Verwendung von FEP-Schläuchen an.
    Ø16 gibt den Wert an, wenn nur Nylonschläuche verwendet werden.

    Gerader Innensechskantstecker: KQB2S
    Passend für Rohraußendurchmesser mm Verbindungsthread
    R,M     		Modellllllllllllllllll H
    (sechseckige gegenüberliegende Seiten)     		ØD Anm. 1) L A※ M Hinweis 2）Effektive Gebühr Fläche mm² Qualität g
    Ø3,2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Referenzmaße nach Einschrauben des Gewindes.
    Hinweis 1) ØD bedeutet maximaler Durchmesser.
    Hinweis 2) Zeigt Werte bei Verwendung von FEP-Röhren an.
    Ø16 gibt Werte an, bei denen nur Nylonschläuche verwendet werden.

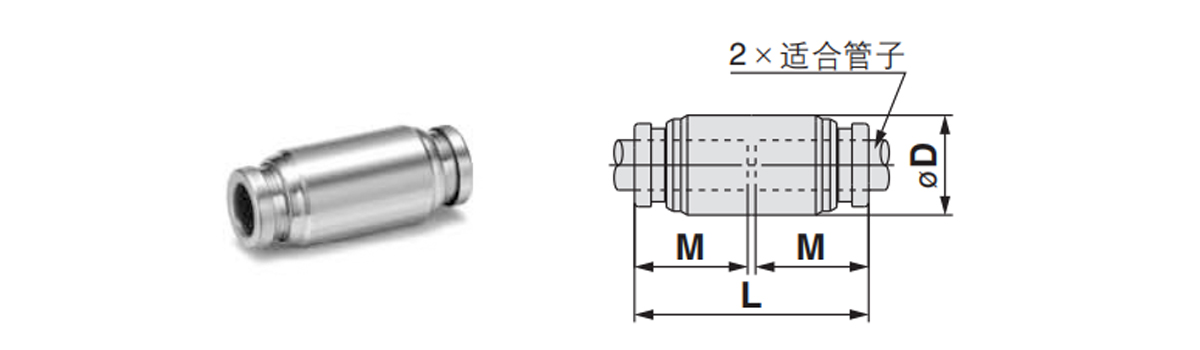

    Gerader Stecker: KQB2H
    Passend für Rohraußendurchmesser mm Modellllllllllllllllll ØD Anm. 1) L M Anm. 2) Effektive Querschnittsfläche mm² Qualität g
    Ø3,2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Anm. 1) ØD bedeutet maximaler Durchmesser.
    Hinweis 2) Zeigt Werte bei Verwendung von FEP-Schläuchen an.
    Ø16 gibt Werte an, bei denen nur Nylonschläuche verwendet werden.

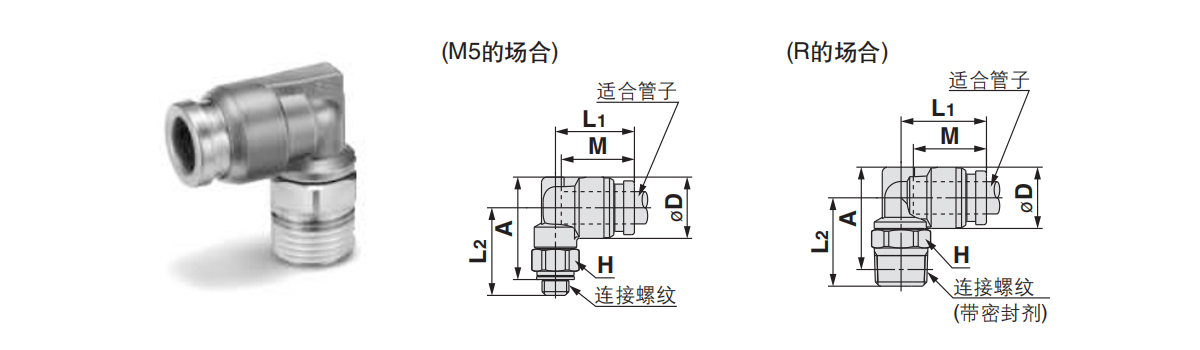

    Ellenbogen: KQB2L
    Passend für Rohraußendurchmesser mm Verbindungsthread
    R,M     		Modellllllllllllllllll H
    (sechseckige gegenüberliegende Seiten)     		Hinweis 1)
    ØD     		L1 L2 A※ M Anmerkung 2)
    Effektive Querschnittsfläche mm 2     		Qualität g
    Ø3,2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Referenzmaße nach dem Einschrauben des R-Gewindes.
    Anm. 1) ØD bedeutet maximaler Durchmesser.
    Hinweis 2) Zeigt Werte bei Verwendung von FEP-Schläuchen an.
    Ø16 gibt Werte bei Verwendung von Nylonschläuchen an.

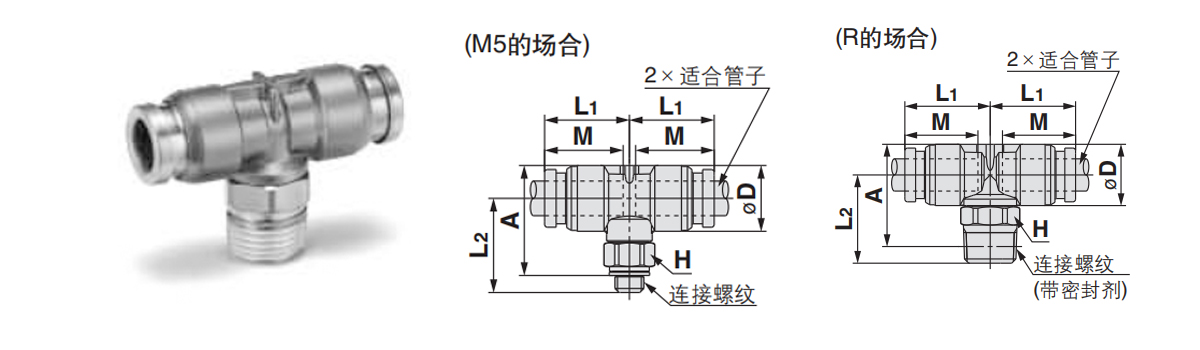

    Doppelrohr-T-förmiger Anschluss: KQB2T
    Passend für Rohraußendurchmesser mm Verbindungsthread
    R,M     		Modellllllllllllllllll H
    (sechseckige gegenüberliegende Seiten)     		Hinweis 1)
    ØD     		L1 L2 A※ M Anmerkung 2)
    Effektive Querschnittsfläche mm²     		Qualität g
    Ø3,2 M5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Referenzmaße nach dem Einschrauben des R-Gewindes.
    Anm. 1) ØD bedeutet maximaler Durchmesser.
    Hinweis 2) Zeigt Werte bei Verwendung von FEP-Schläuchen an.
    Ø16 gibt Werte an, bei denen nur Nylonschläuche verwendet werden.

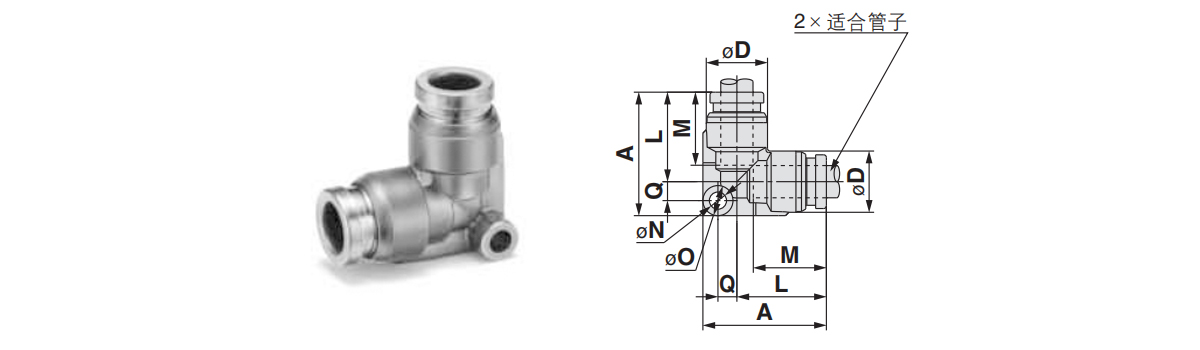

    Rechtwinkliger Winkel: KQB2L
    Passend für Rohraußendurchmesser mm Modellllllllllllllllll Hinweis 1)
    6D     		L A Q M ØN O Anmerkung 2)
    Effektive Querschnittsfläche mm²     		Qualität g
    Ø3,2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Anm. 1) ØD bedeutet maximaler Durchmesser.
    Hinweis 2) Zeigt Werte bei Verwendung von FEP-Schläuchen an.
    Ø18 gibt Werte an, bei denen nur Nylonschläuche verwendet werden.

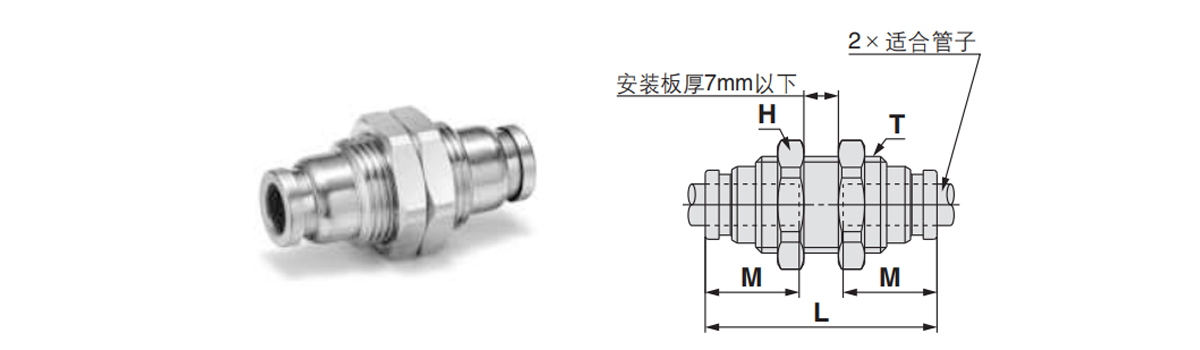

    Gerader Steckverbinder für Schalttafelmontage: KQB2E
    Passend für Rohraußendurchmesser mm Modellllllllllllllllll T
    (M)     		H
    (sechseckige gegenüberliegende Seiten)     		L Befestigungslöcher M Anmerkung 2)
    Effektive Querschnittsfläche mm²     		Qualität g
    Ø3,2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Hinweis: Die Werte beziehen sich auf FEP-Schläuche.
    Ø16 gibt nur Werte für Nylonschläuche an.

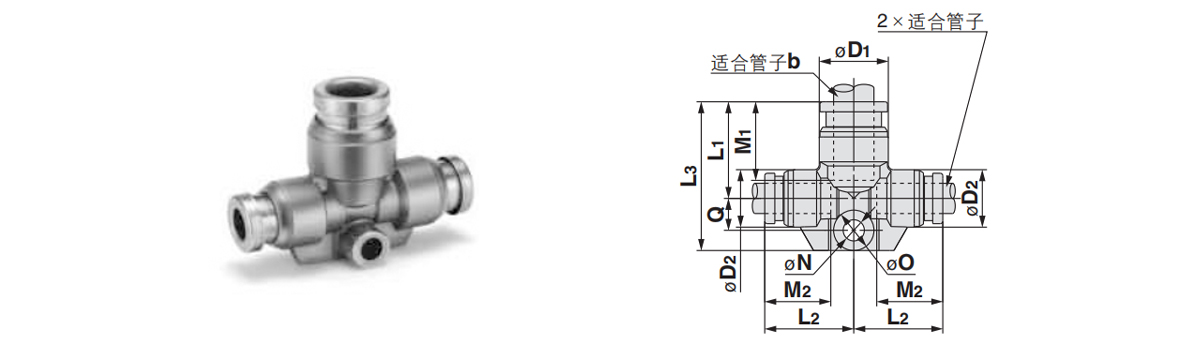

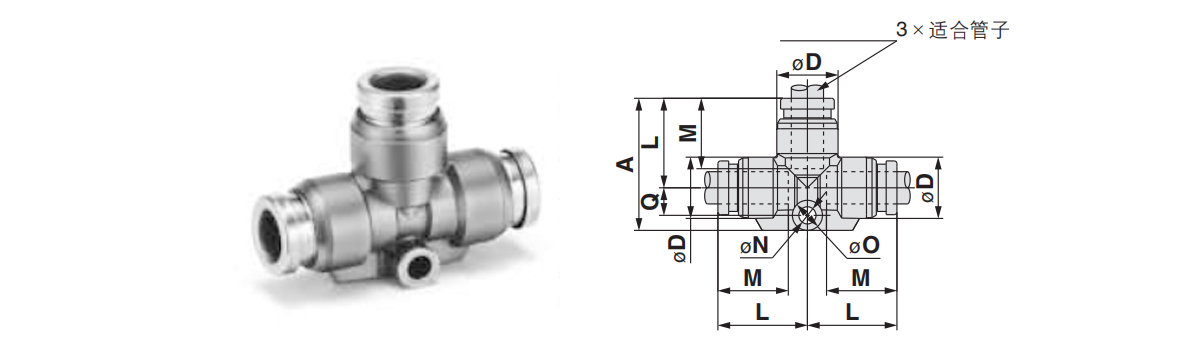

    T-förmige Rohrverschraubung: KQB2T
    Passend für Rohraußendurchmesser mm Modellllllllllllllllll Hinweis 1)
    D     		L A Q M ØN ØO Anmerkung 2)
    Effektive Querschnittsfläche mm²     		Qualität g
    Ø3,2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Hinweis 1) ØD bedeutet maximaler Durchmesser.
    Hinweis 2) Zeigt Werte bei Verwendung von FEP-Schläuchen an.
    Ø16 gibt Werte an, bei denen nur Nylonschläuche verwendet werden.

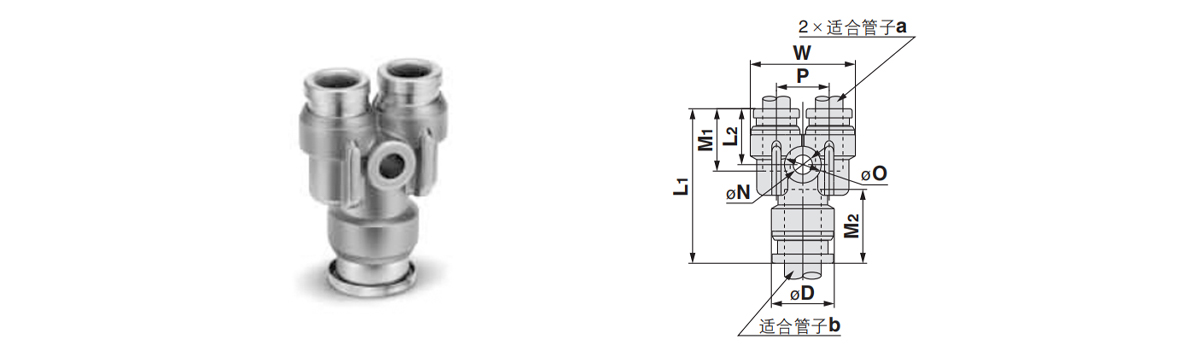

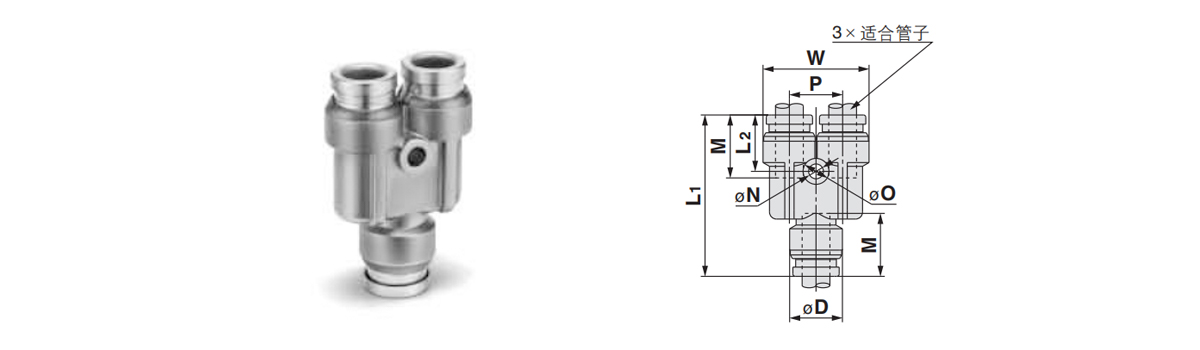

    Y-förmige Rohrverschraubung: KQB2U
    Passend für Rohraußendurchmesser mm Modellllllllllllllllll Hinweis 1)
    ØD     		W L1 L P M ØN 60 Anmerkung 2)
    Effektive Querschnittsfläche mm²     		Qualität g
    Ø3,2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Hinweis 1)②ØD means maximum diameter.
    Hinweis 2) Zeigt Werte bei Verwendung von FEP-Röhren an.
    Ø16 gibt Werte an, bei denen nur Nylonschläuche verwendet werden.

    Reduzier-T-Stück: KQB2T
    Passend für Rohraußendurchmesser mm Modellllllllllllllllll Hinweis 1)
    ØD1     		Hinweis 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Anmerkung 2)
    Effektive Querschnittsfläche mm²     		Qualität g
    a b
    Ø3,2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Hinweis 1) ØD1, ØD2  means maximum diameter.
    Anmerkung 2) Indicates values when using FEP pipes.

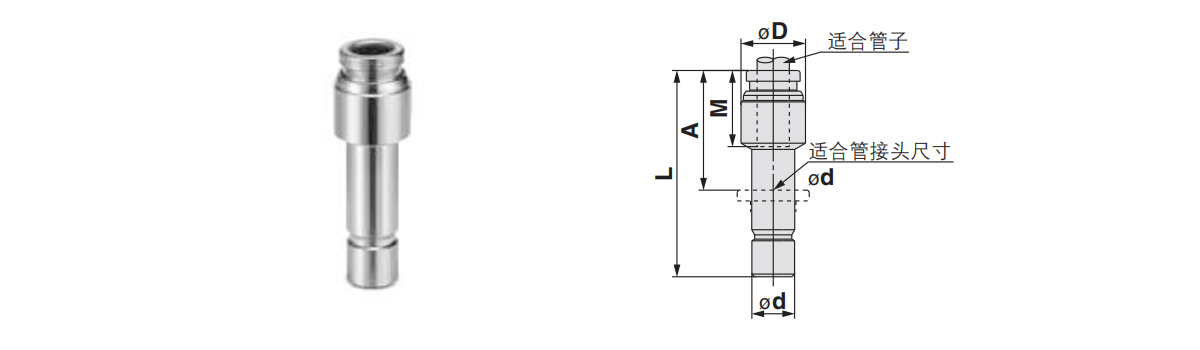

    Stecker: KQB2R
    Passend für Rohraußendurchmesser mm Geeignete Rohrverbindungsgröße od Modellllllllllllllllll ØD Anm. 1) L A M Anmerkung 2)
    Effektive Querschnittsfläche mm²     		Qualität g
    Ø3,2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Hinweis 1) ØD bedeutet maximaler Durchmesser.
    Hinweis 2) Zeigt Werte bei Verwendung von FEP-Röhren an.

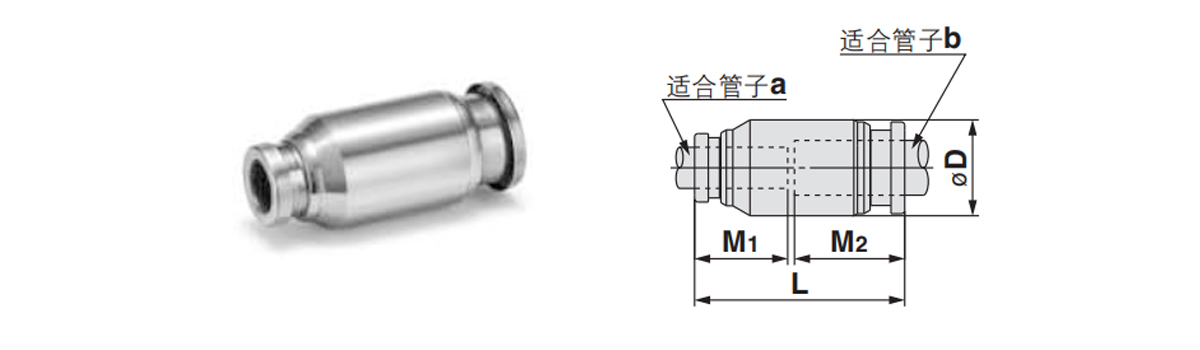

    Gerades Reduzierrohr: KQB2H
    Passend für Rohraußendurchmesser mm Modellllllllllllllllll ØD Anm. 1) L M1 M2 Anmerkung 2)
    Effektive Querschnittsfläche mm²     		Qualität g
    a b
    Ø3,2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Anm. 1) ØD bedeutet maximaler Durchmesser.
    Hinweis 2) Zeigt Werte bei Verwendung von FEP-Röhren an.

    Reduzierende Y-förmige Rohrverschraubung: KQB2U
    Passend für Rohraußendurchmesser mm Modellllllllllllllllll Hinweis 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Anmerkung 2)
    Effektive Querschnittsfläche mm²     		Qualität g
    a b
    Ø3,2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Hinweis 1) ØD bedeutet maximaler Durchmesser.
    Anmerkung 2) Indicates values when using FEP pipes.

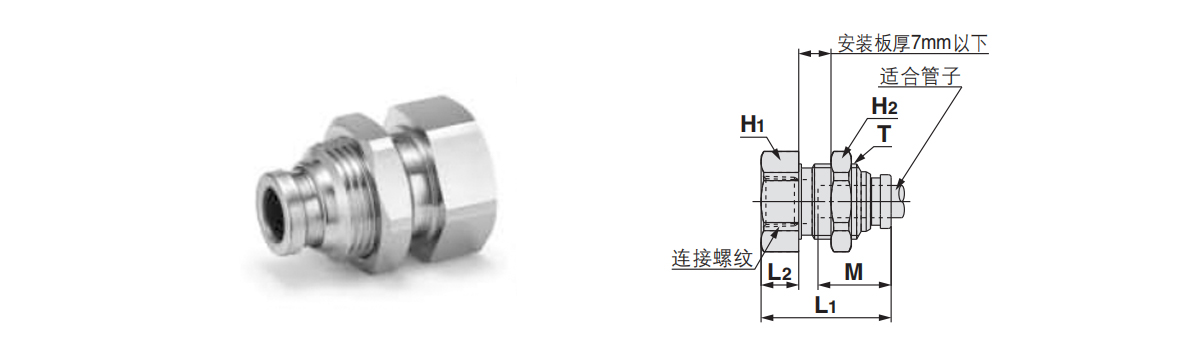

    Gerader Rohrverbinder für Plattenmontage mit Innengewinde: KQB2E
    Passend für Rohraußendurchmesser mm Verbindungsthread
    Pe     		Modellllllllllllllllll T
    (M)     		Sechseckige gegenüberliegende Seiten L1 L2 Befestigungsloch M Anmerkung 2)
    Effektive Querschnittsfläche mm²     		Qualität g
    Hi H2
    Ø3,2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Hinweis: Die Werte beziehen sich auf FEP-Schläuche.
    Ø16 gibt nur Werte für Nylonschläuche an.

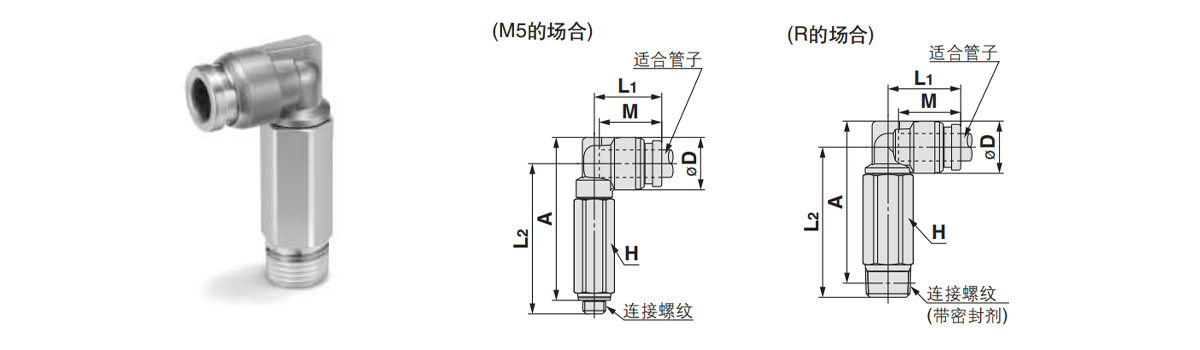

    Langer Ellenbogen: KQB2W
    Passend für Rohraußendurchmesser mm Verbindungsthread
    R,M     		Modellllllllllllllllll H
    Sechseckige gegenüberliegende Seiten     		ØD Anm. 1) L1 L A※ M Anmerkung 2)
    Effektive Querschnittsfläche mm²     		Qualität g
    Ø3,2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Referenzmaße nach Einschrauben des F-Gewindes.
    Hinweis 1) ØD bedeutet maximaler Durchmesser.
    Hinweis 2) Zeigt Werte bei Verwendung von FEP-Röhren an.
    Ø18 gibt Werte an, bei denen nur Nylonschläuche verwendet werden.

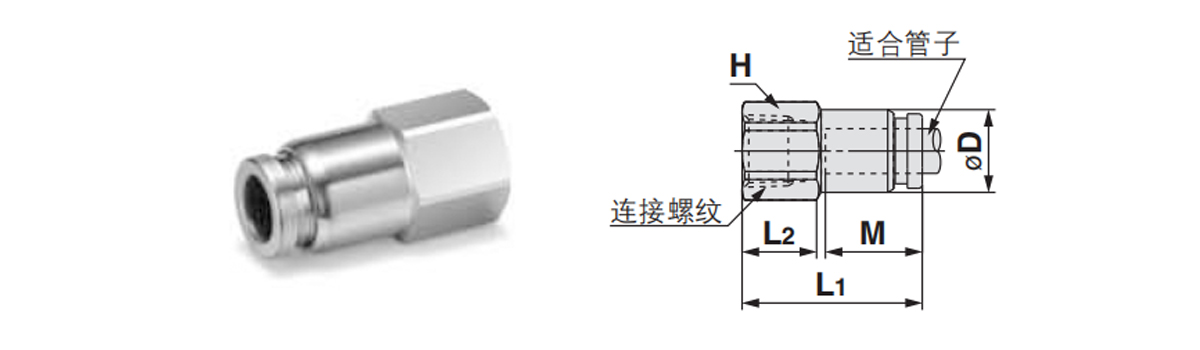

    Innengewinde gerade durch: KQB2F
    Passend für Rohraußendurchmesser mm Verbindungsthread
    Rc     		Modellllllllllllllllll H
    (Sechseckige gegenüberliegende Seiten)     		ØD Anm. 1) L1 L2 M Anmerkung 2)
    Effektive Querschnittsfläche mm²     		Qualität g
    Ø3,2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Anm. 1) ØD bedeutet maximaler Durchmesser.
    Hinweis 2) Zeigt Werte bei Verwendung von FEP-Schläuchen an.
    Ø16 gibt Werte an, bei denen nur Nylonschläuche verwendet werden.

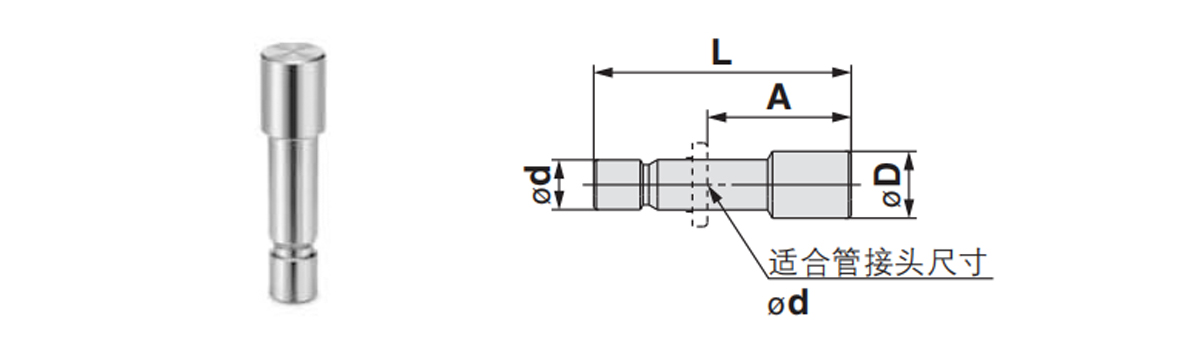

    Stecker: KQG2P
    Geeignete Rohrverbindungsgröße od Modellllllllllllllllll ØD L A Qualität g
    Ø3,2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Ähnliche Produkte

Blog & Nachrichten

Unsere neuesten Nachrichten &
Blog

Mehr anzeigen

Authentische, zuverlässige Qualität sticht natürlich hervor.

Wahl entsteht aus Vertrauen, und Zusammenarbeit entsteht aus Ehrlichkeit.

  • F: Wie schnell können wir eine Antwort erhalten, nachdem wir Ihnen eine Anfrage gesendet haben?

    Wir werden Ihnen innerhalb von 24 Stunden nach Eingang der Anfrage innerhalb von Werktagen antworten.

  • F: Sind Sie ein direkter Hersteller oder ein Handelsunternehmen?

    Wir sind ein Hersteller und verfügen über eine eigene internationale Vertriebsabteilung. So können wir alles selbst produzieren und verkaufen.

  • F: Können Sie maßgeschneiderte Produkte herstellen?

    Ja, wir können Produkte gemäß den von Kunden bereitgestellten Zeichnungen oder Mustern entwickeln und produzieren.

  • F: Wie garantiert Ihr Unternehmen die Produktqualität?

    Zunächst führen wir die Inspektion nach jedem Prozess durch. Für die fertigen Produkte führen wir eine 100%-Inspektion gemäß den Anforderungen des Kunden und dem internationalen Standard durch.

  • F: Wohin werden Ihre Produkte hauptsächlich exportiert?

    Unsere Produkte werden hauptsächlich nach Deutschland, in die USA, nach Dänemark und in mehr als ein Dutzend Länder in Europa und Nordamerika exportiert
