Schiebezylinder der STM-Serie (Ø10~Ø25) Lieferanten

Zuhause / Produkte / Luftzylinder / Schiebezylinder / Schiebezylinder der STM-Serie (Ø10~Ø25)

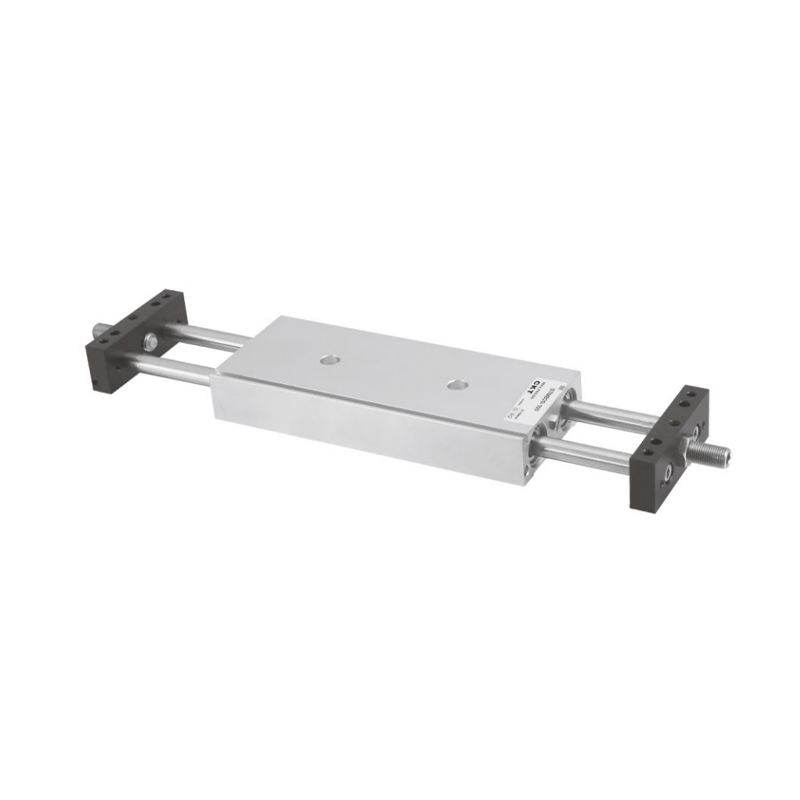

Schiebezylinder der STM-Serie (Ø10~Ø25)
  • Schiebezylinder der STM-Serie (Ø10~Ø25)
Schiebezylinder

Schiebezylinder der STM-Serie (Ø10~Ø25)

1. Zwei Installations- und Befestigungsformen: Karosserieinstallation oder Schieberinstallation;
2. Durch die doppelte Kolbenstangenstruktur verfügt der Zylinder über eine bessere Biege- und Torsionsfestigkeit und kann großen Bewegungslasten oder seitlichen Lasten standhalten.
3. Puffervorrichtungen wie Antikollisionspads oder Öldruckpuffer an beiden Enden können die Aufprallgeschwindigkeit wirksam verlangsamen und die Lebensdauer des Zylinders verlängern.
4. Wählen Sie hochtemperaturbeständige Dichtungsmaterialien, um den normalen Betrieb des Zylinders unter 150℃-Bedingungen sicherzustellen.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Kein vorheriger Artikel
WEITER：Kleiner Gleitzylinder der MXH-Serie (Linearführung) (Ø6~Ø20)
  • Standardspezifikation
    Bohrungsgröße (mm) 10 16 20 25
    Aktion Doppelt wirkend
    Flüssig Luft
    Betriebsdruckbereich 0,1–1,0 MPa (14–145 psi)
    Prüfdruck 1,5 MPa (215 PS)
    Betriebstemperatur (℃) -20~70
    Betriebsgeschwindigkeitsbereich (mm/s) 30~500
    Hublängentoleranz 1.00
    Kissen Null Stoßstangenpolster oder Ölpuffer (Option)
    *Rotationssichere Genauigkeit ±0,1° ±0,05°
    *Rohrleitungsanschluss M5×0,8 PT1/8
    *Die Genauigkeit der Nichtdrehung bezieht sich auf den Winkel, um den sich die Zylinderbefestigungsplatte drehen kann, wenn der Zylinder vollständig eingefahren ist.
    **Für den Rohranschluss stehen NPT- und G-Gewindetypen zur Verfügung.
    Hinweis: Die C-STM-Serie ist vollständig magnetisch.

  • Standardspezifikation
    Bohrungsgröße (mm) Standardhub (mm) Max. Hub Zulässiger Hub
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2.025 25 50 75 100 125 175 200 250 250 300
    Hinweis: 1. Wenn der Hub innerhalb des zulässigen Hubbereichs größer als der maximale Hub ist, wird eine nicht standardmäßige Verarbeitung durchgeführt. Für weitere Sonderhübe wenden Sie sich bitte an unser Unternehmen.

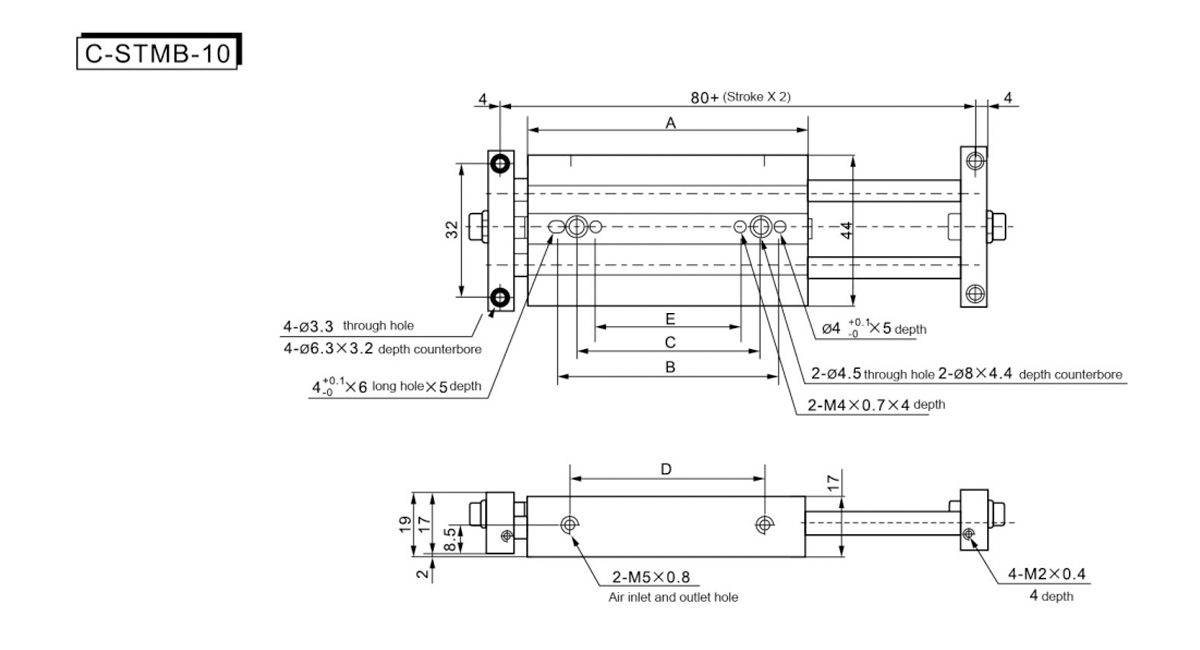

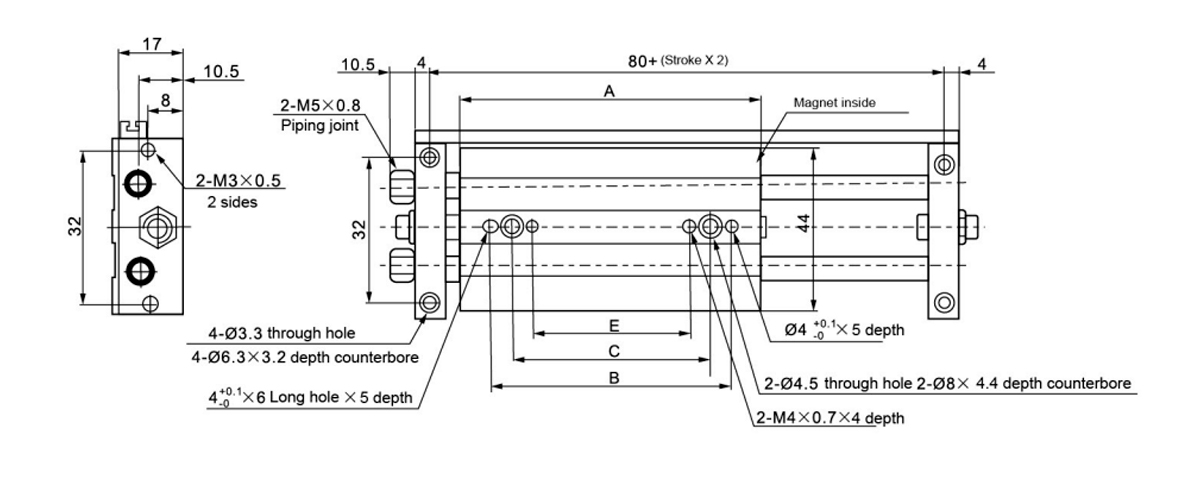

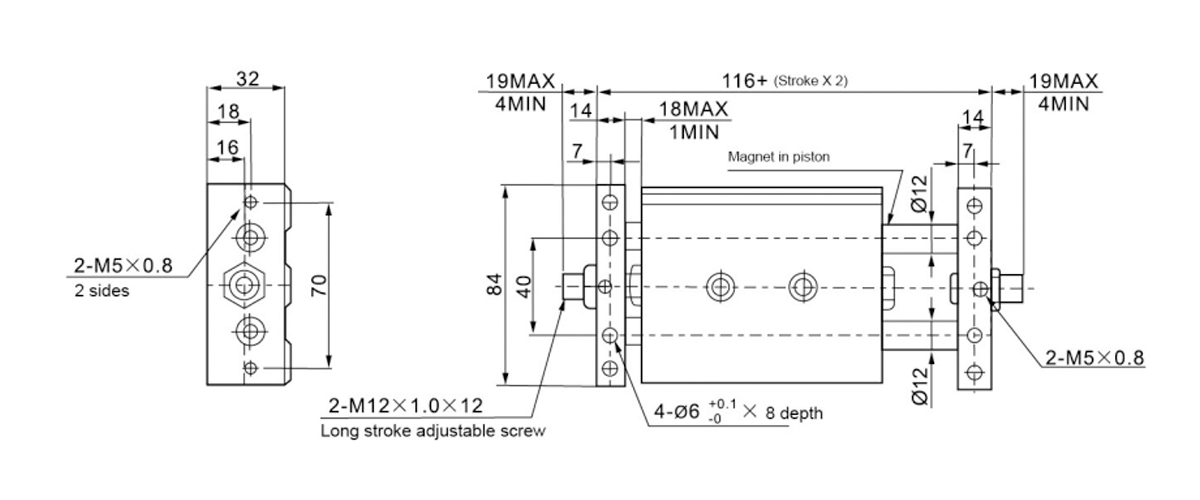

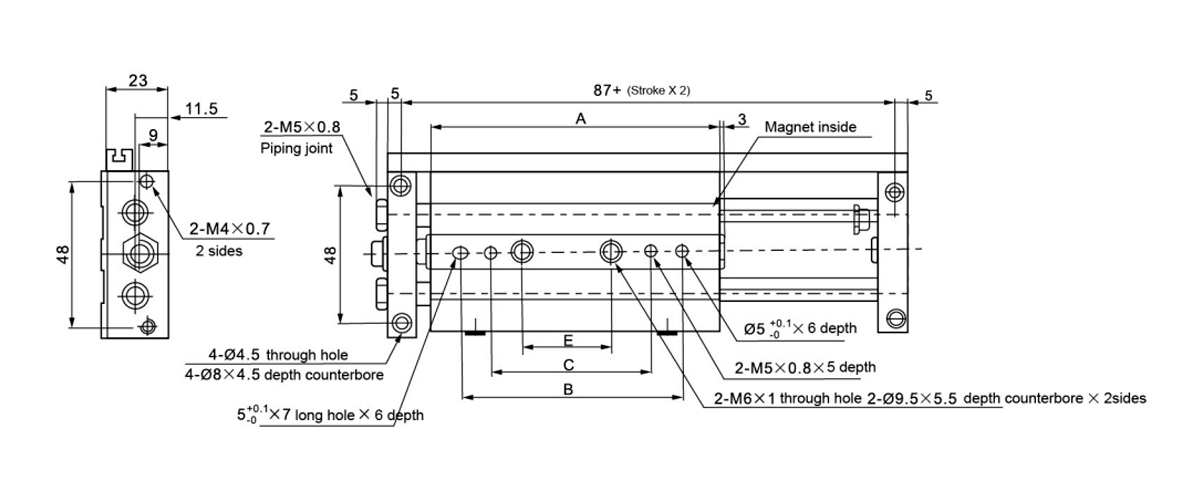

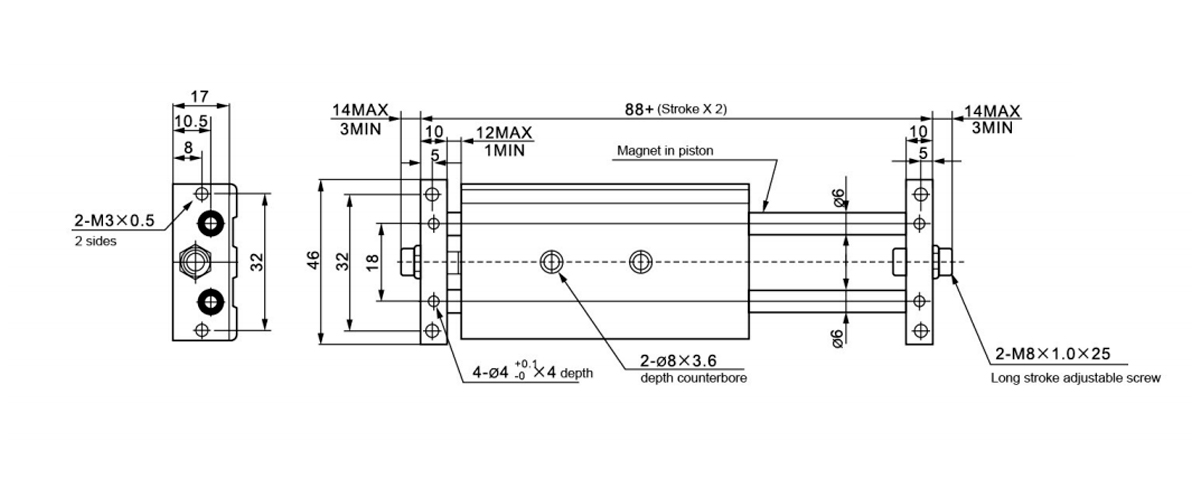

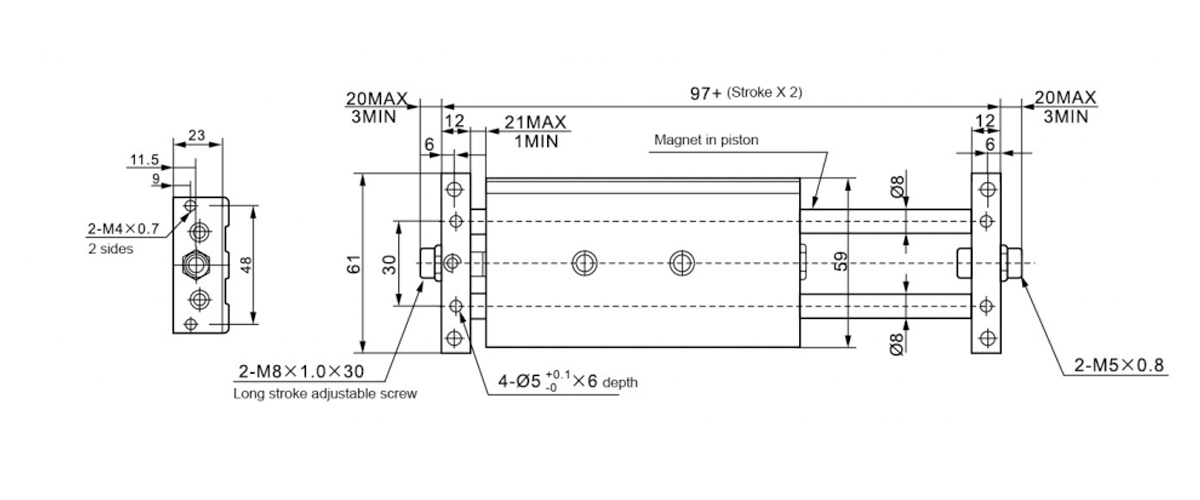

    Strich/Symbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

    Strich/Symbol A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

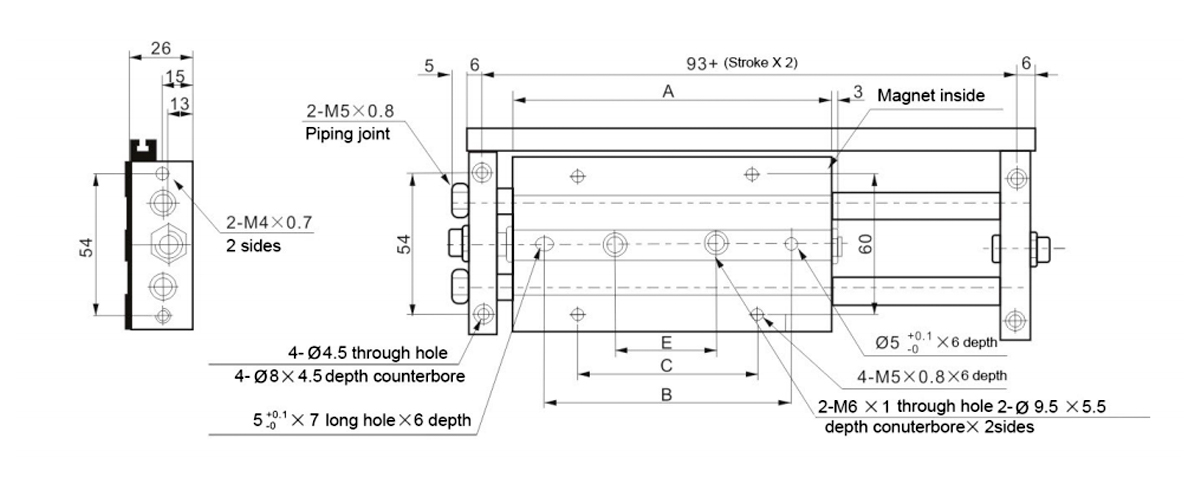

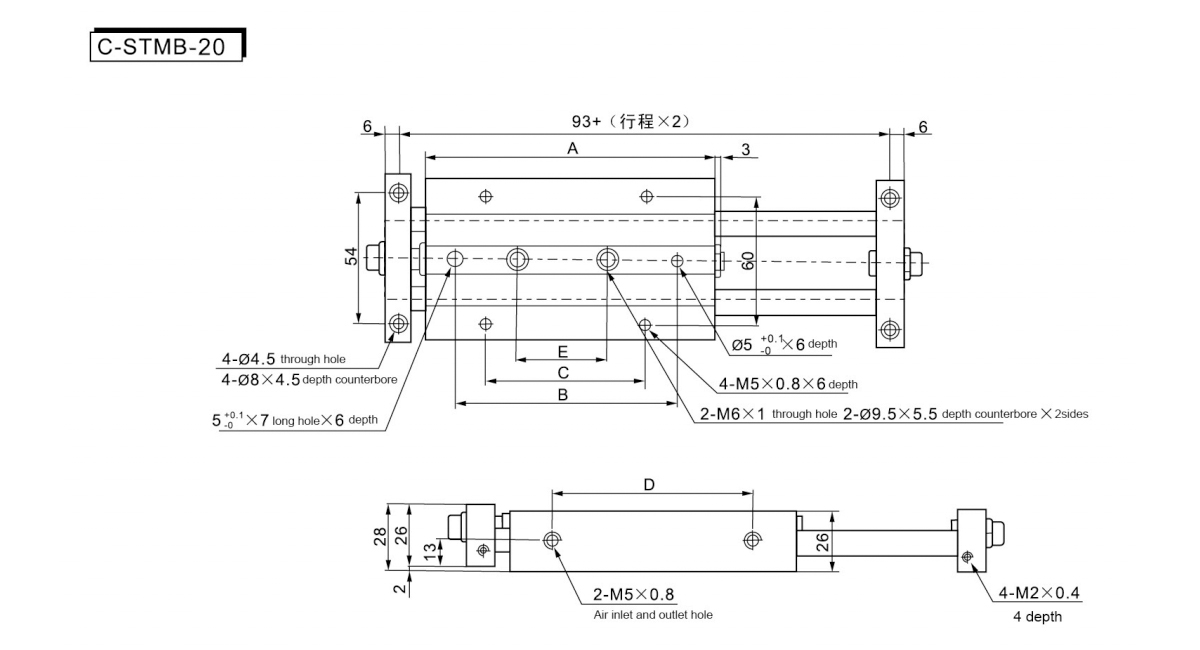

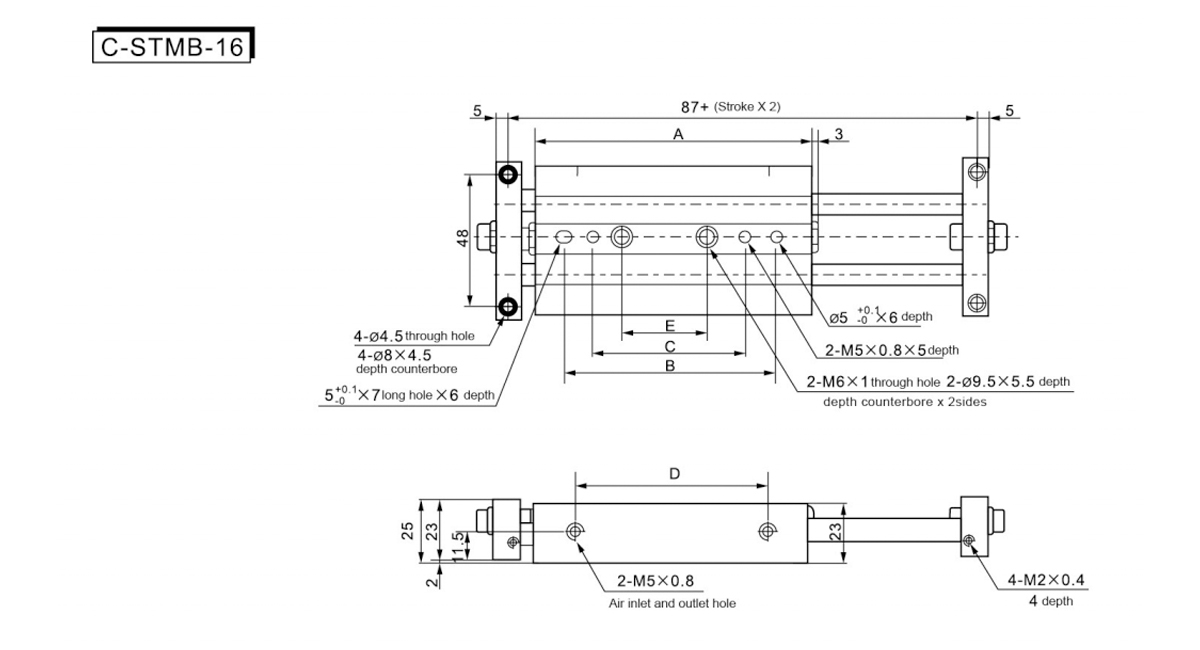

    Strich/Symbol A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

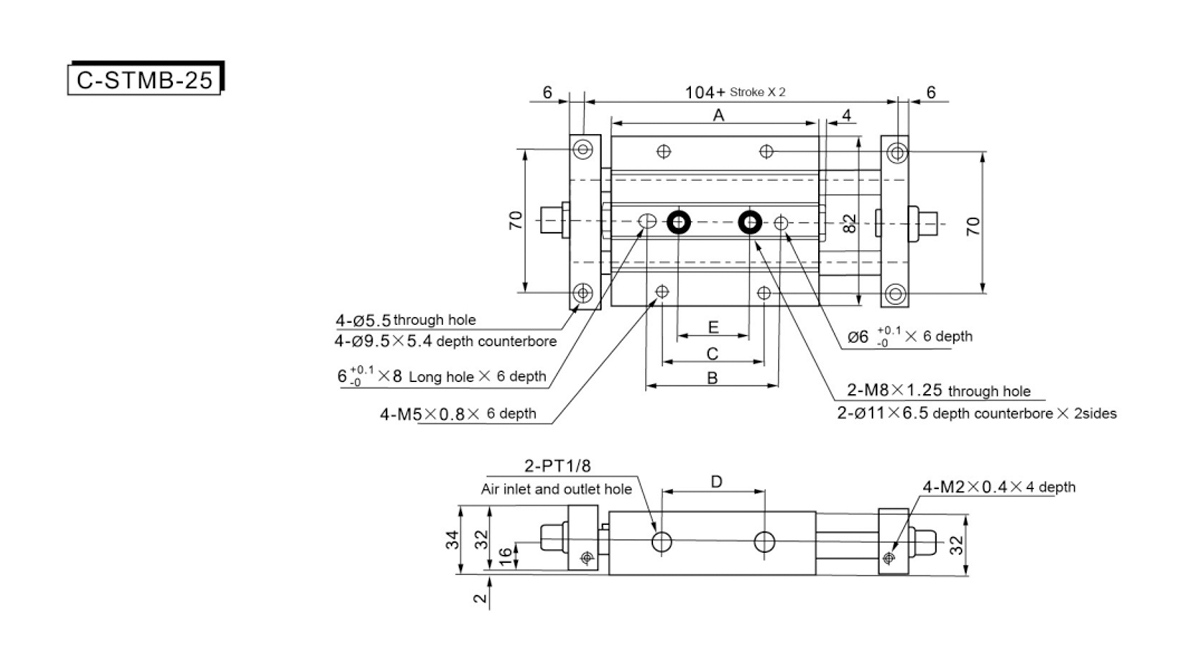

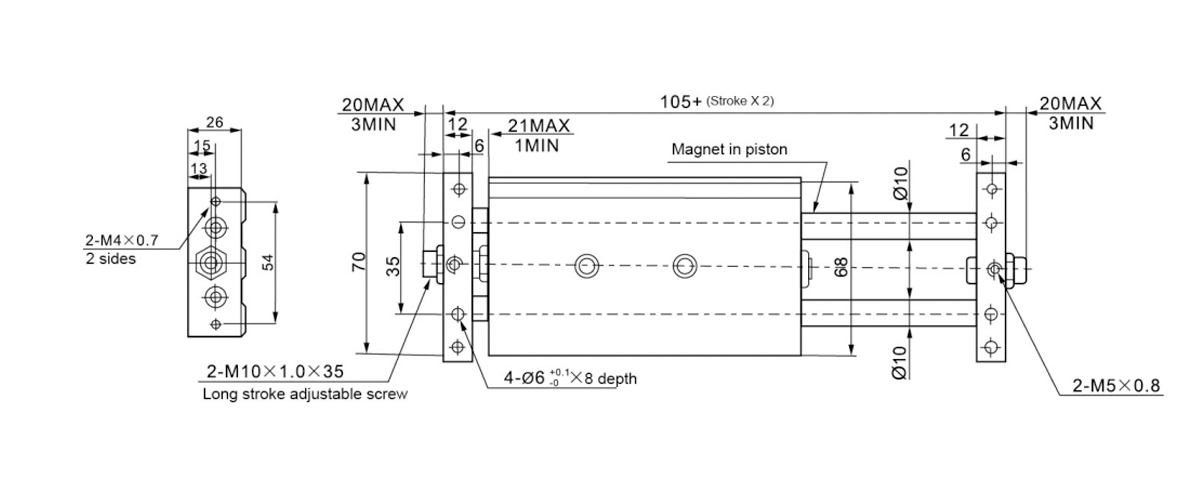

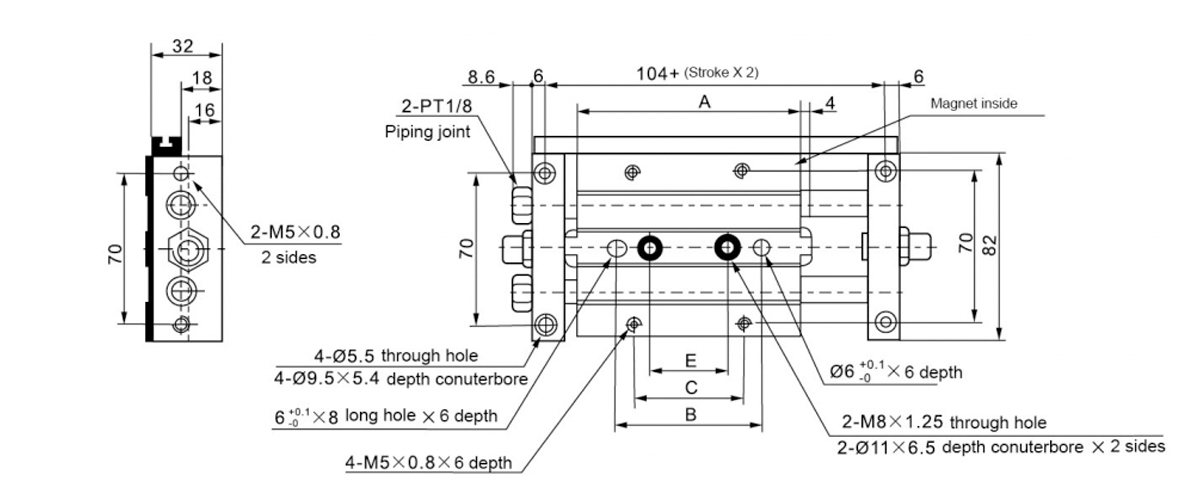

    Strich/Symbol A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

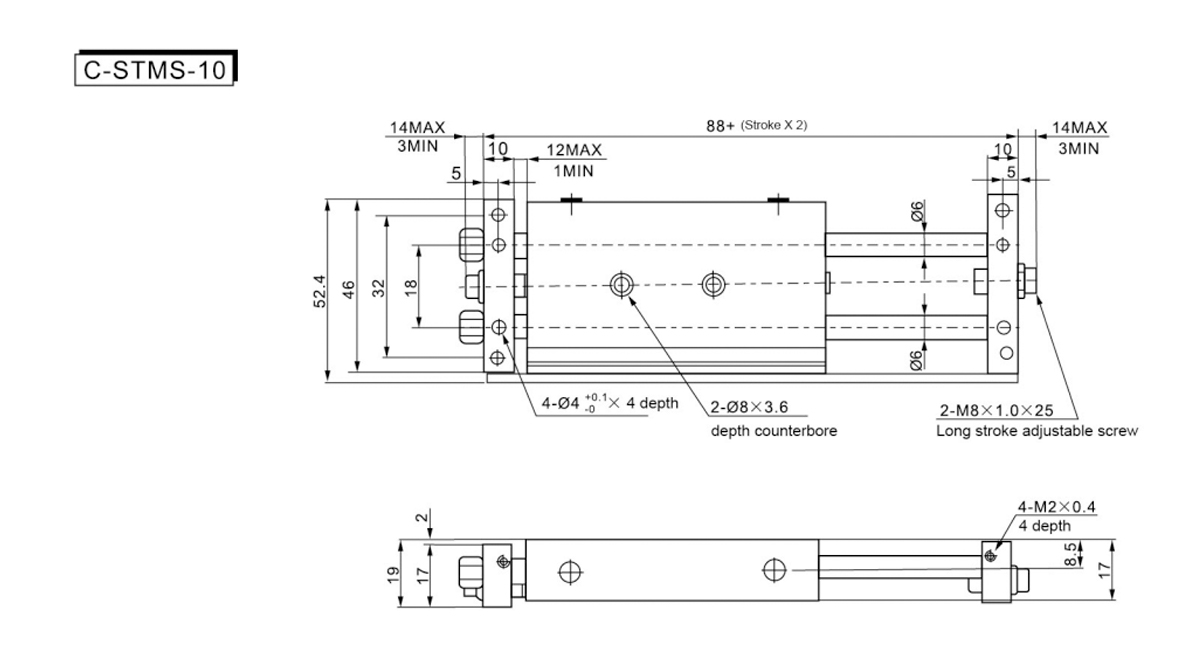

    Strich/Symbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    Strich/Symbol A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

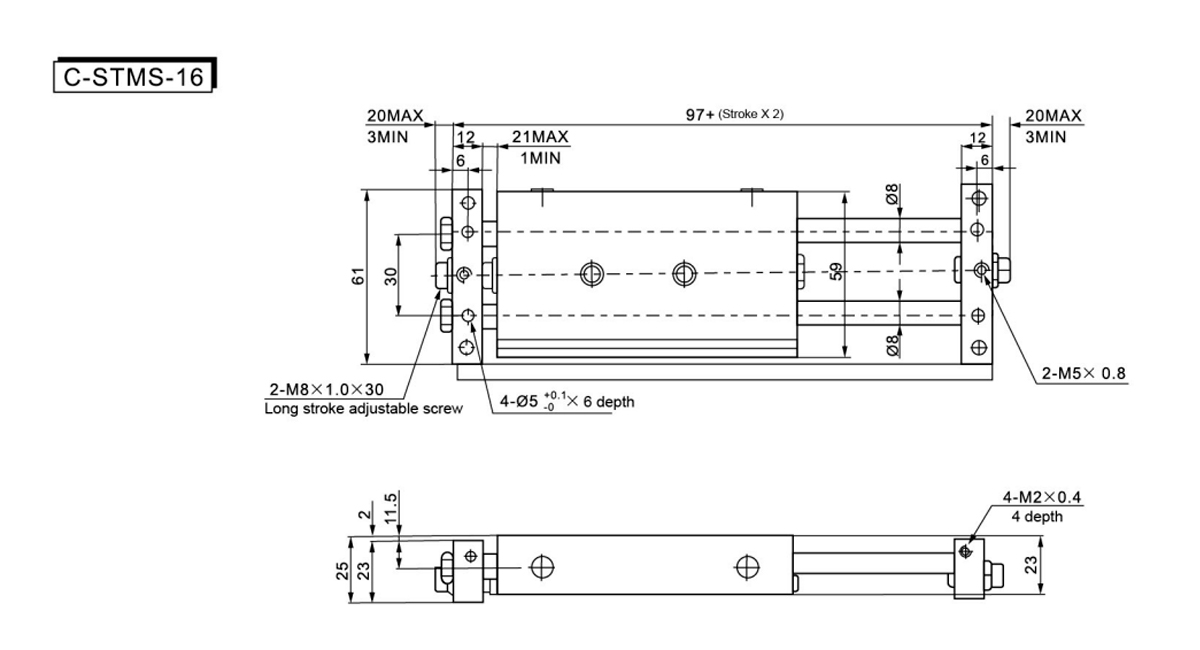

    Strich/Symbol A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

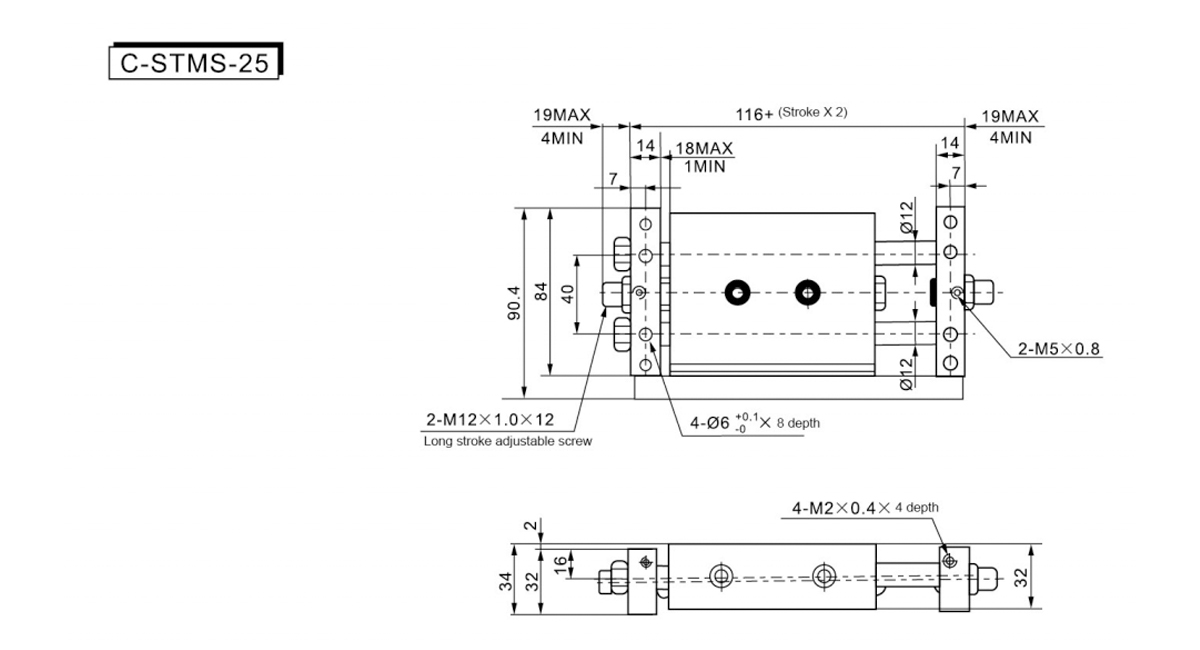

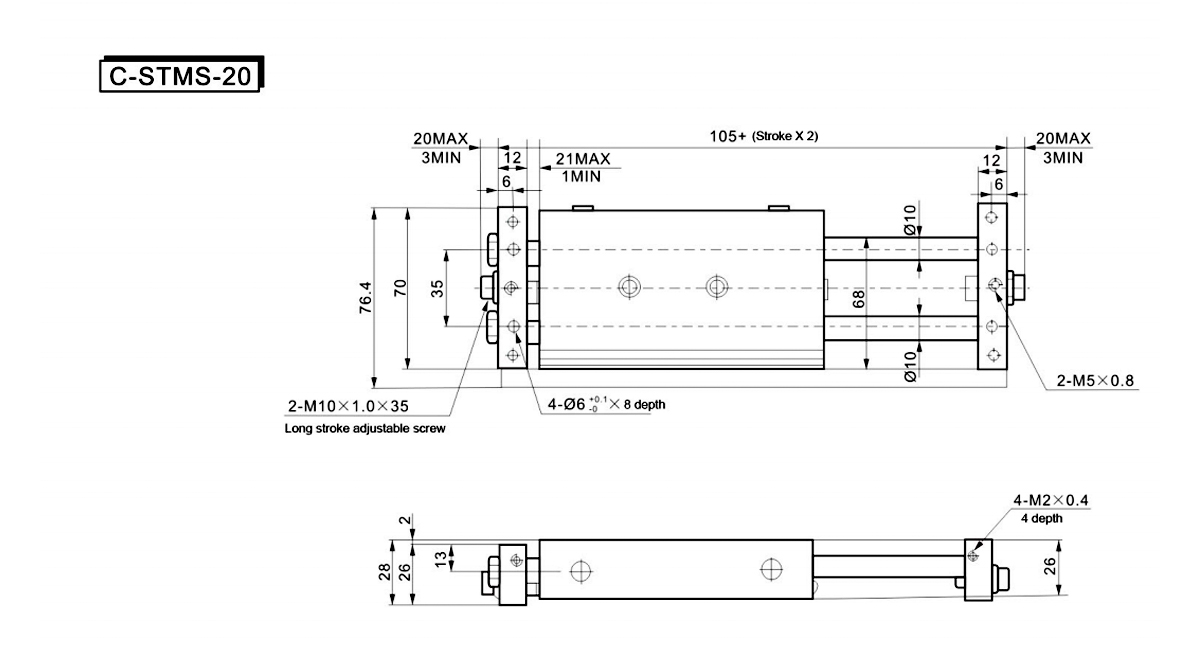

    Strich/Symbol A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
