Gleitzylinder der MXS-Serie (Kreuzrollenführung), Doppelzylindertyp Lieferanten

Zuhause / Produkte / Luftzylinder / Schiebezylinder / Gleitzylinder der MXS-Serie (Kreuzrollenführung), Doppelzylindertyp

Gleitzylinder der MXS-Serie (Kreuzrollenführung), Doppelzylindertyp Gleitzylinder der MXS-Serie (Kreuzrollenführung), Doppelzylindertyp
  • Gleitzylinder der MXS-Serie (Kreuzrollenführung), Doppelzylindertyp
  • Gleitzylinder der MXS-Serie (Kreuzrollenführung), Doppelzylindertyp
Schiebezylinder

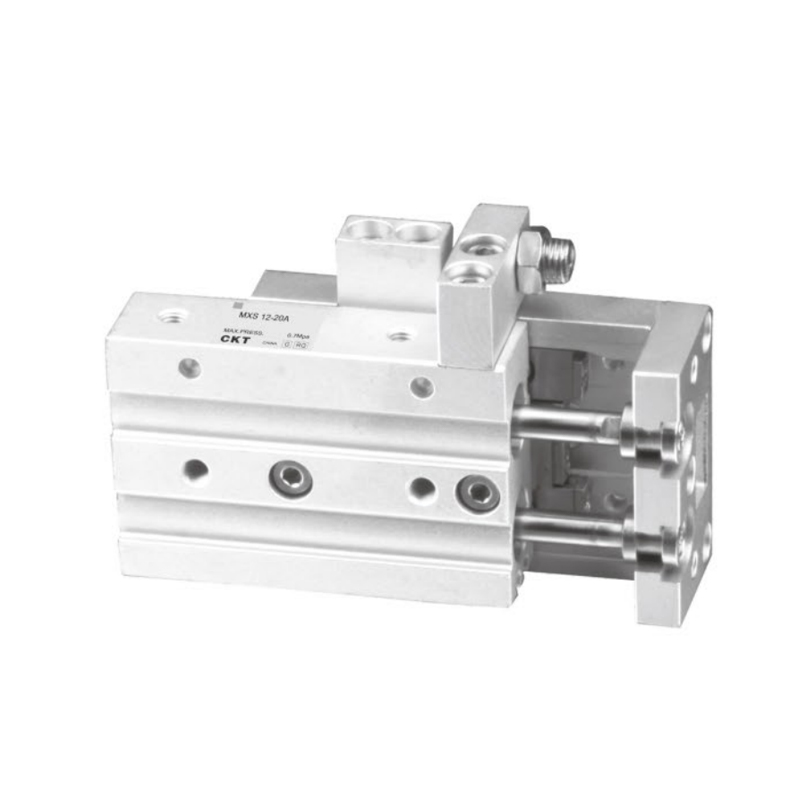

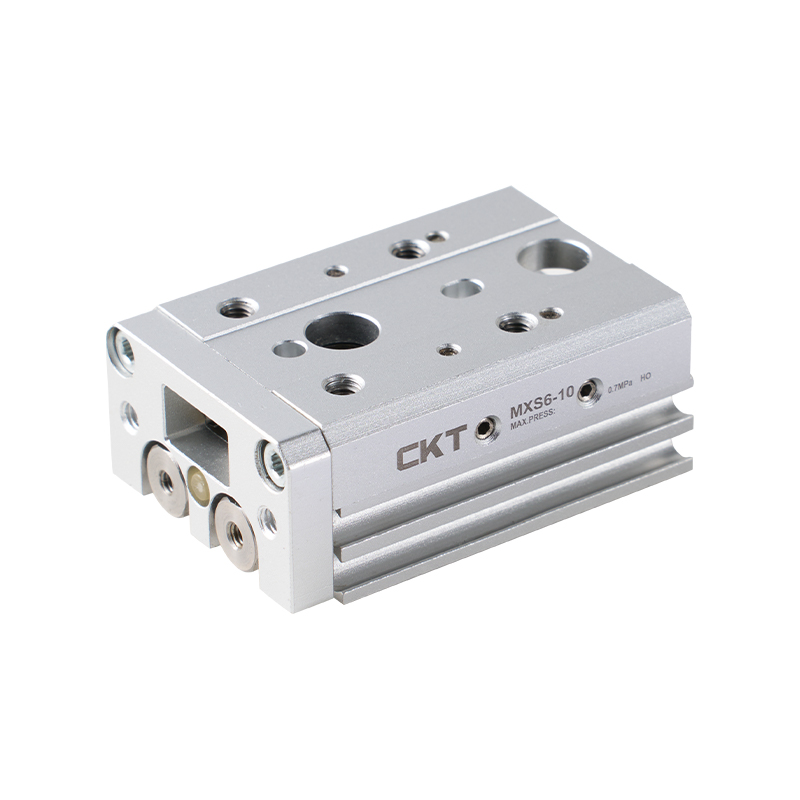

Gleitzylinder der MXS-Serie (Kreuzrollenführung), Doppelzylindertyp

1. Optional mit einstellbarer Hubvorrichtung (0-5 mm);
2. Doppelzylinder-Design, 2-fache Ausgangskraft, dünnes Volumen;
3. Der Zylinder und die Werkbank werden kombiniert, um die Gesamtgröße zu reduzieren;
4. Das Design der Kreuzrollenführung wird übernommen, die Reibung ist gering, es gibt keinen Spalt zwischen dem Zylinder und der Werkbank, geeignet für die Präzisionsmontage;
5. Kann von drei Seiten installiert werden;
6. Eingebauter Magnetringtyp, Magnetschalter kann installiert werden.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Gleitzylinder der MXQ-Serie (zirkulierende Linearführung), Doppelzylindertyp (Ø6~Ø25)
WEITER：Kein nächster Artikel
  • Spezifikation
    Modell C-MXS    6 C-MXS    8 C-MXS   12 C-MXS     16 C-MXS     20 C-MXS     25
    Bohrungsgröße mm) Ø6x2
    (entspricht Ø8)     		Ø8x2
    (entspricht Ø11)     		Ø12x2
    (entspricht Ø17)     		Ø16x2
    (entspricht Ø22)     		Ø20x2
    (entspricht Ø28)     		Ø25x2
    (entspricht Ø35)
    Flüssig Luft
    Aktion Doppelt wirkend
    Max. Saugdruck 07MPa
    Min. Arbeitsdruck 0,15 MPa
    Temperatur -10～ 60℃ (Kein Einfrieren)
    Kolbengeschwindigkeit 50–500 mm/s
    Kissen Gummipuffer (Standard)
    Schmierung Nicht erforderlich
    Anschlussdurchmesser M3×0,5 M5×0,8 Rc 1/8
    *Bitte verwenden Sie ISOVG32, wenn Sie Schmierung verwenden möchten.

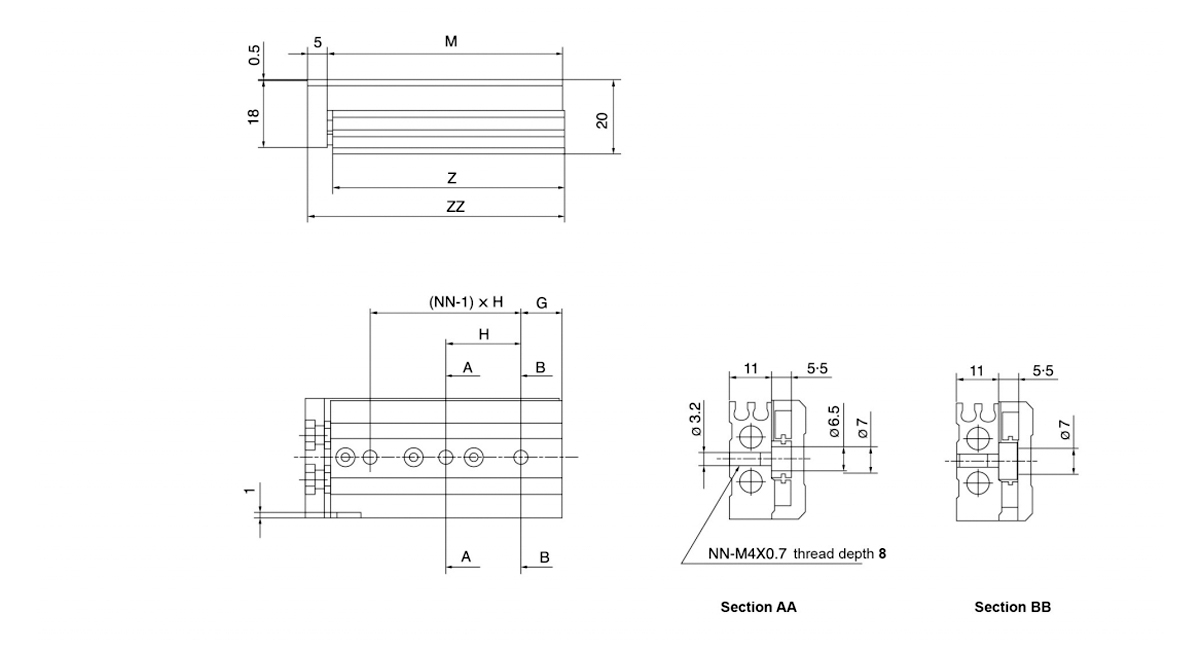

  • Modellllllll F N G H NN 1 J K M Z ZZ

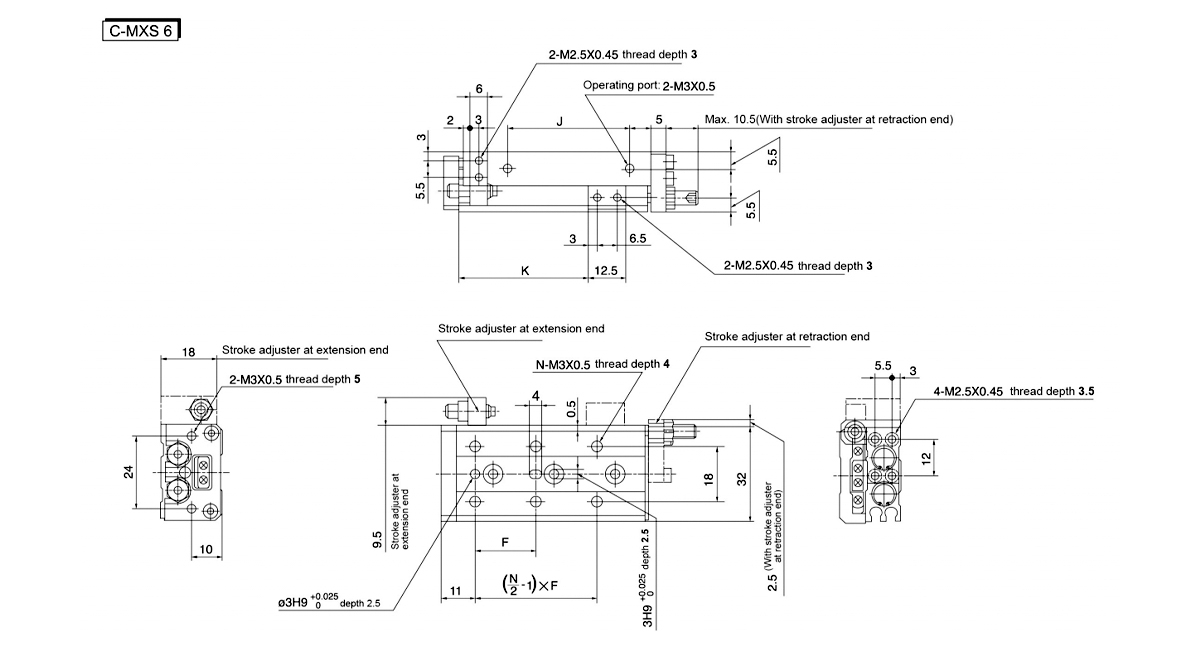

    C-MXS6-10 20 4 6 25 2 10 17 22.5 42 41.5 48
    C-MXS6-20 30 4 6 35 2 10 27 32.5 52 51.5 58
    C-MXS6-30 20 6 11 20 3 7 40 42.5 62 61.5 68
    C-MXS6-40 28 6 13 30 3 19 50 52.5 84 83.5 90
    C-MXS6-50 38 6 17 24 4 25 60 62.5 100 99.5 106

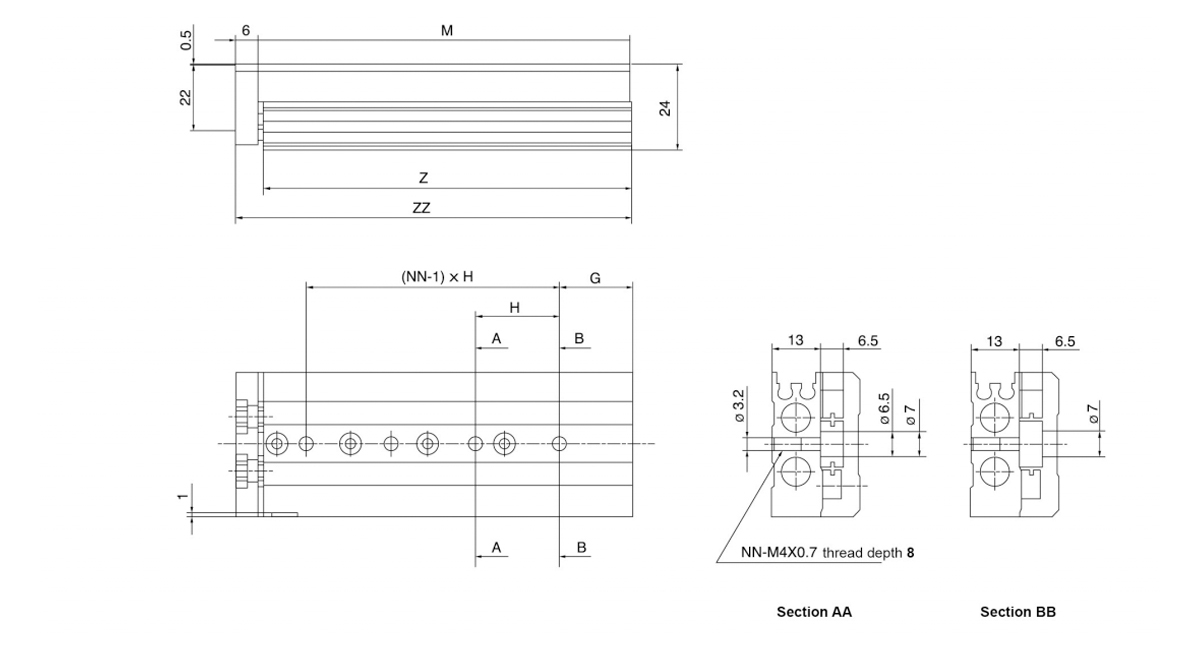

    Modellllllll F N G H NN I J K M Z ZZ

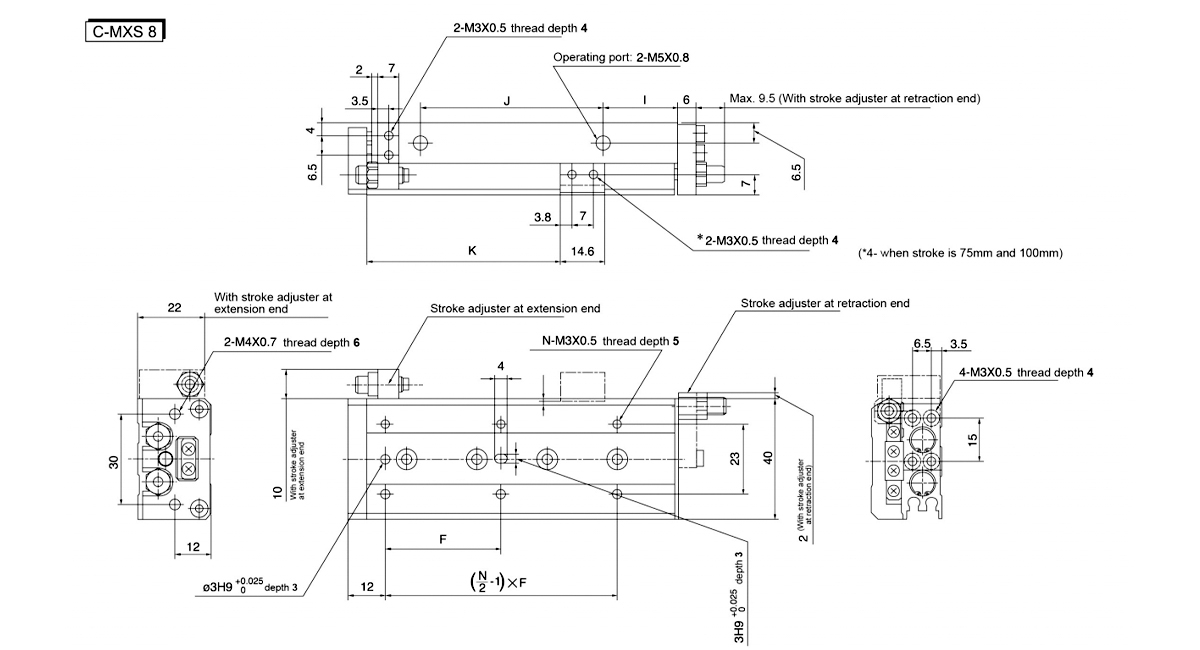

    C-MXS8-10 25 4 9 28 2 13 19.5 23.5 49 48.5 56
    C-MXS8-20 25 4 12 30 2 8.5 29 33.5 54 53.5 61
    C-MXS8-30 40 4 13 20 3 9.5 39 43.5 65 64.5 72
    C-MXS8-40 50 4 15 28 3 10.5 56 53.5 83 82.5 90
    C-MXS8-50 38 6 20 23 4 24.5 60 63.5 101 100.5 108
    C-MXS8-75 50 6 27 28 5 38.5 96 88.5 151 150.5 158

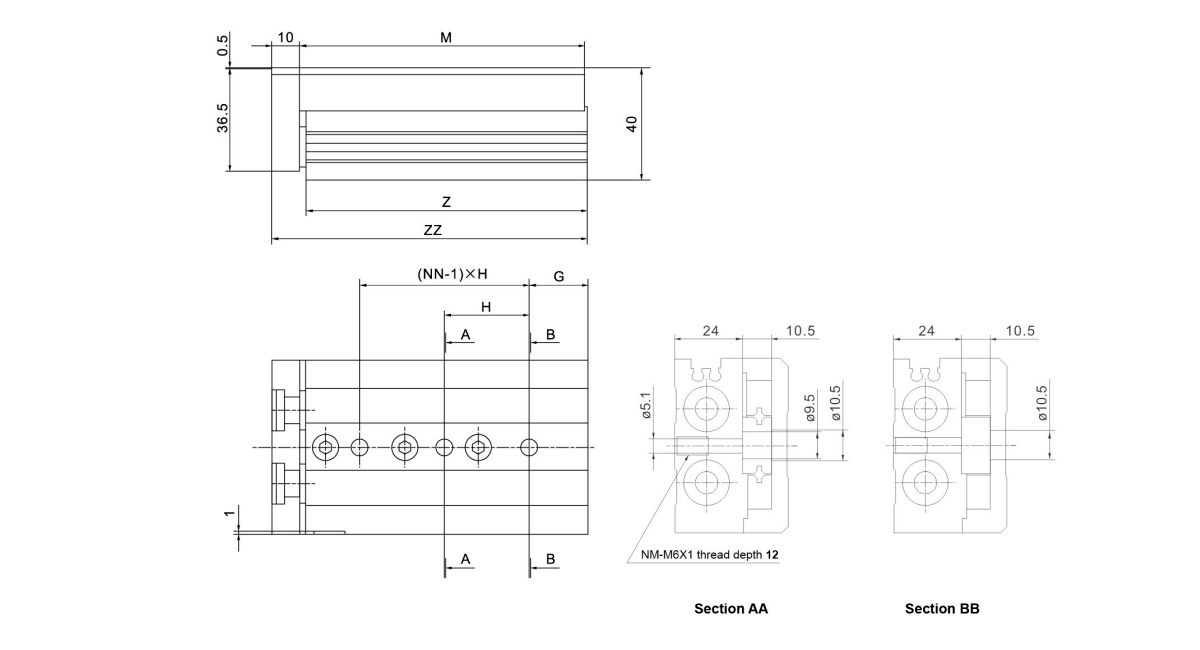

    Modellllllll F N G H NN 1 J K M Z ZZ

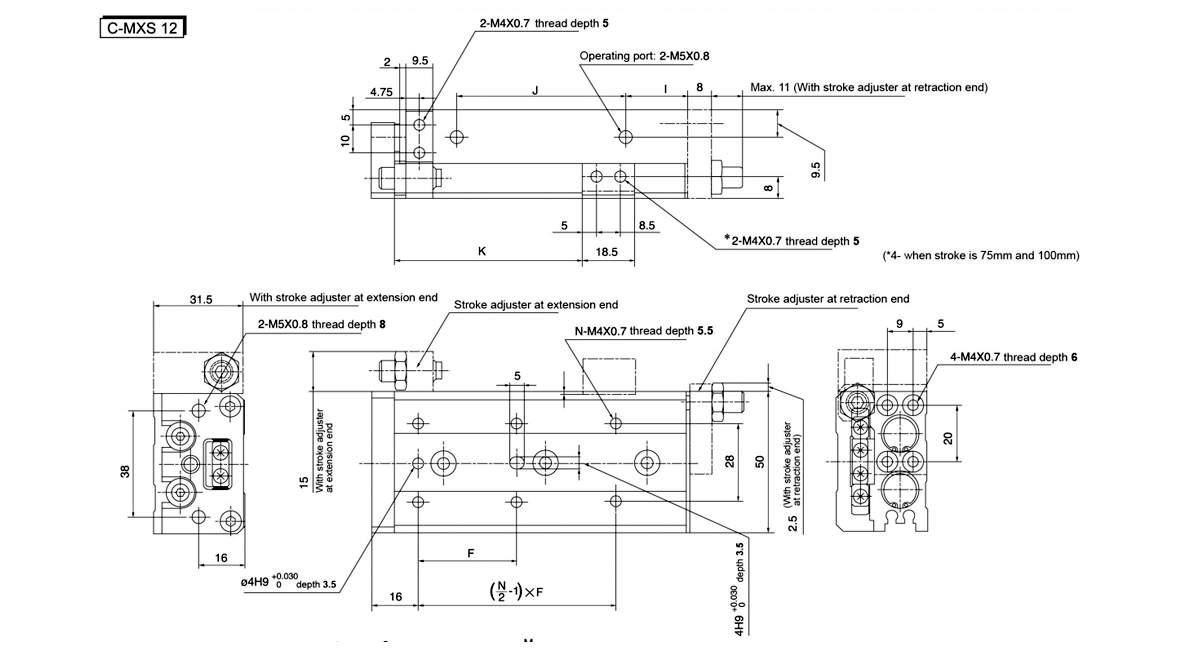

    C-MXS12-10 35 4 15 40 2 10 40 26.5 71 70 80
    C-MXS12-20 35 4 15 40 2 10 40 36.5 71 70 80
    C-MXS12-30 35 4 15 40 2 10 40 46.5 71 70 80
    C-MXS12-40 50 4 17 25 3 10 52 56.5 83 82 92
    C-MXS12-50 35 6 15 36 3 22 60 66.5 103 102 112
    C-MXS12-75 55 6 25 36 4 43 85 91.5 149 148 158
    C-MXS12-100 65 6 35 38 5 52 130 116.5 203 202 212

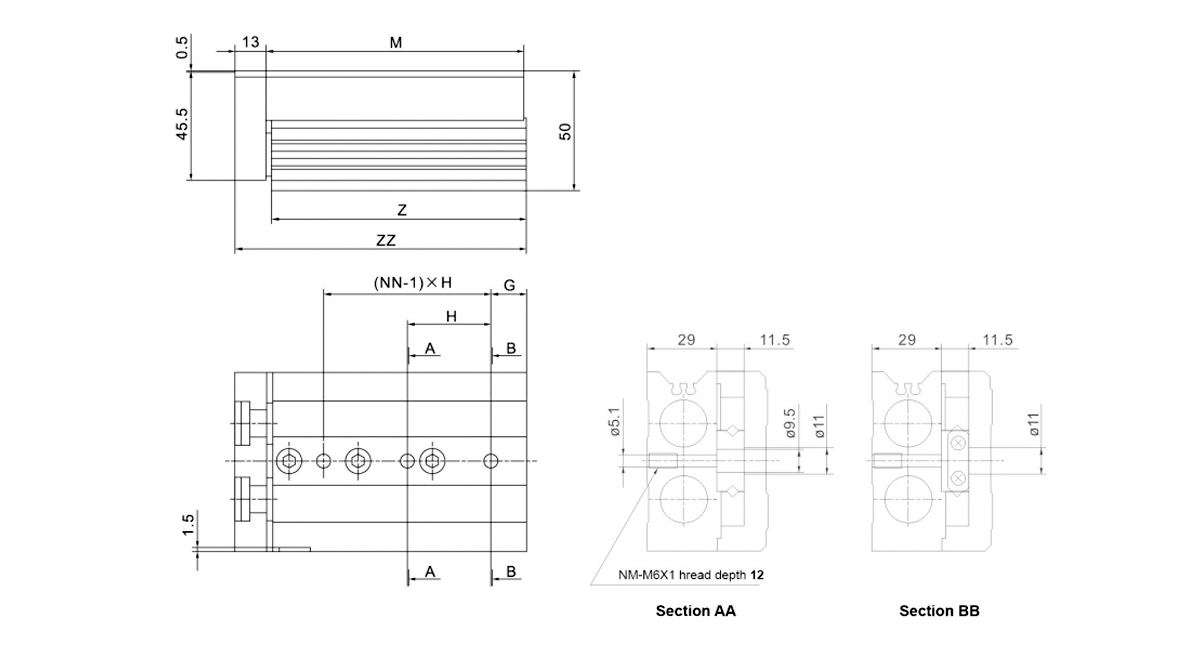

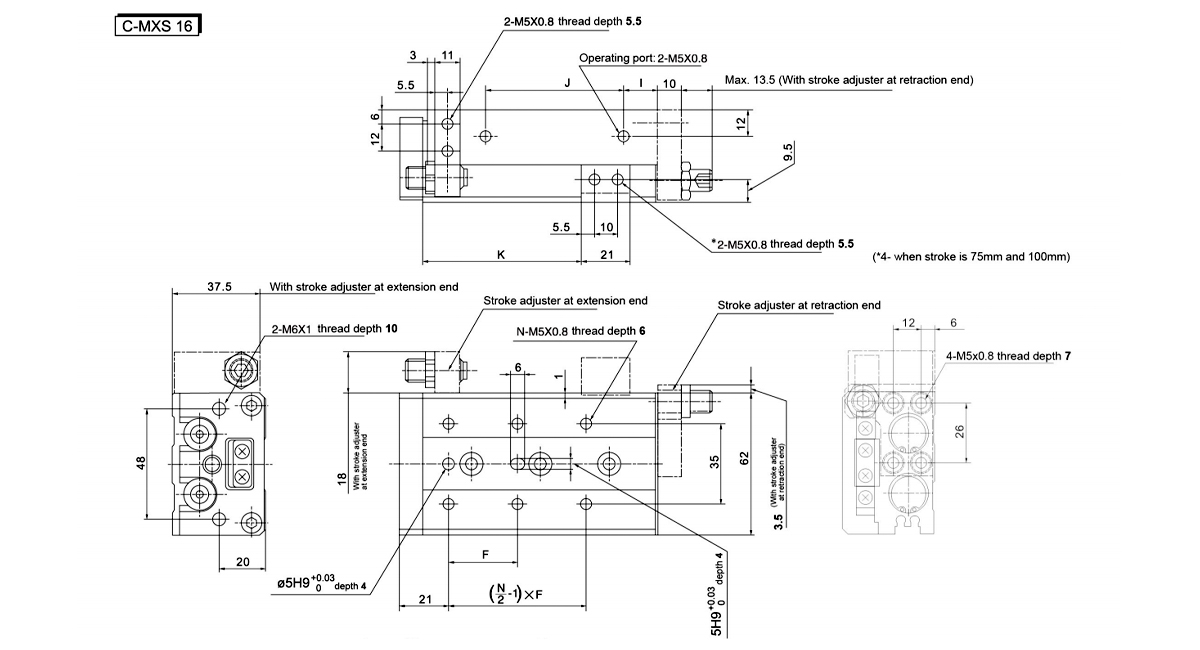

    Modellllllll F N G H NN 1 J K M Z ZZ
    C-MXS16-10 35 4 16 40 2 10 40 29 76 75 87
    C-MXS16-20 35 4 16 40 2 10 40 39 76 75 87
    C-MXS16-30 35 4 16 40 2 10 40 49 76 75 87
    C-MXS16-40 40 4 16 50 2 10 50 59 86 85 97
    C-MXS16-50 30 6 21 30 3 15 60 69 101 100 112
    C-MXS16-75 55 6 26 35 4 40 85 94 151 150 162
    C-MXS16-100 65 6 39 35 5 55 118 119 199 198 210
    C-MXS16-125 70 8 19 35 7 68 155 144 249 248 260

    Modellllllll F FF N G H NN - J K M Z ZZ

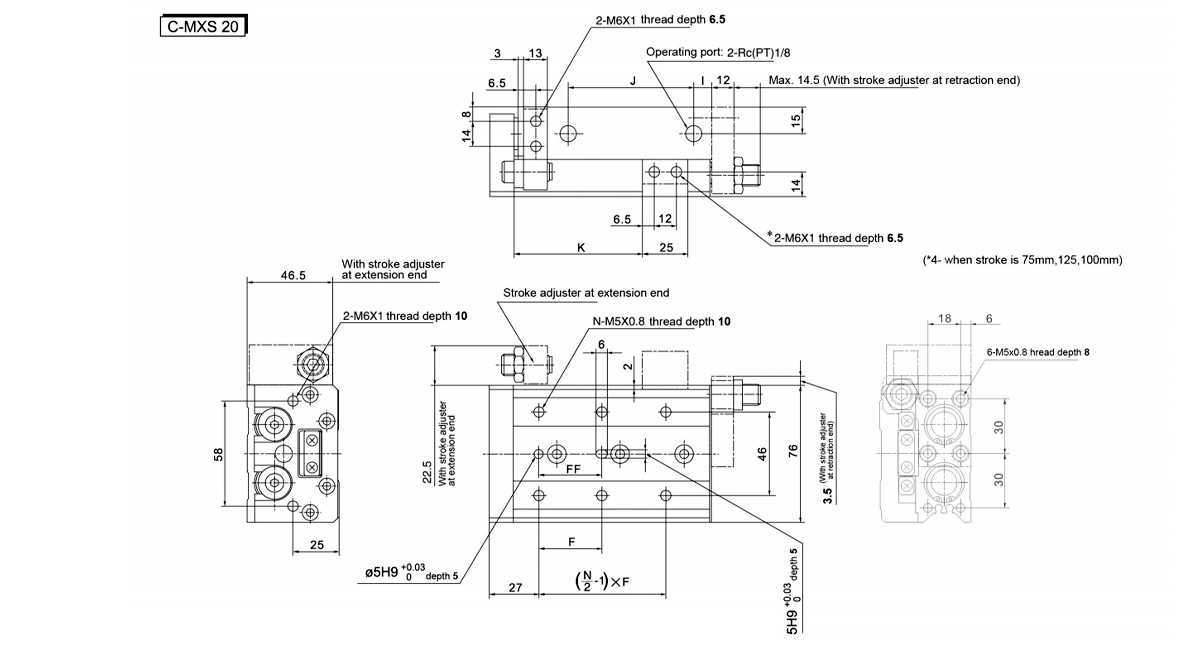

    C-MXS20-10 50 40 4 15 45 2 10 44 31 83 81.5 97
    C-MXS20-20 50 40 4 15 45 2 10 44 41 83 81.5 97
    C-MXS20-30 50 40 4 15 45 2 10 44 51 83 81.5 97
    C-MXS20-40 60 50 4 15 55 2 10 54 61 93 91.5 107
    C-MXS20-50 35 35 6 15 35 3 10 69 71 108 106.5 122
    C-MXS20-75 60 60 6 19 35 4 10 108 96 147 145.5 161
    C-MXS20-100 70 70 6 37 35 5 58 113 121 200 198.5 214
    C-MXS20-125 70 70 8 41 38 6 70 155 146 254 252.5 268
    C-MXS20-150 80 80 8 19 44 7 87 190 171 306 304.5 320

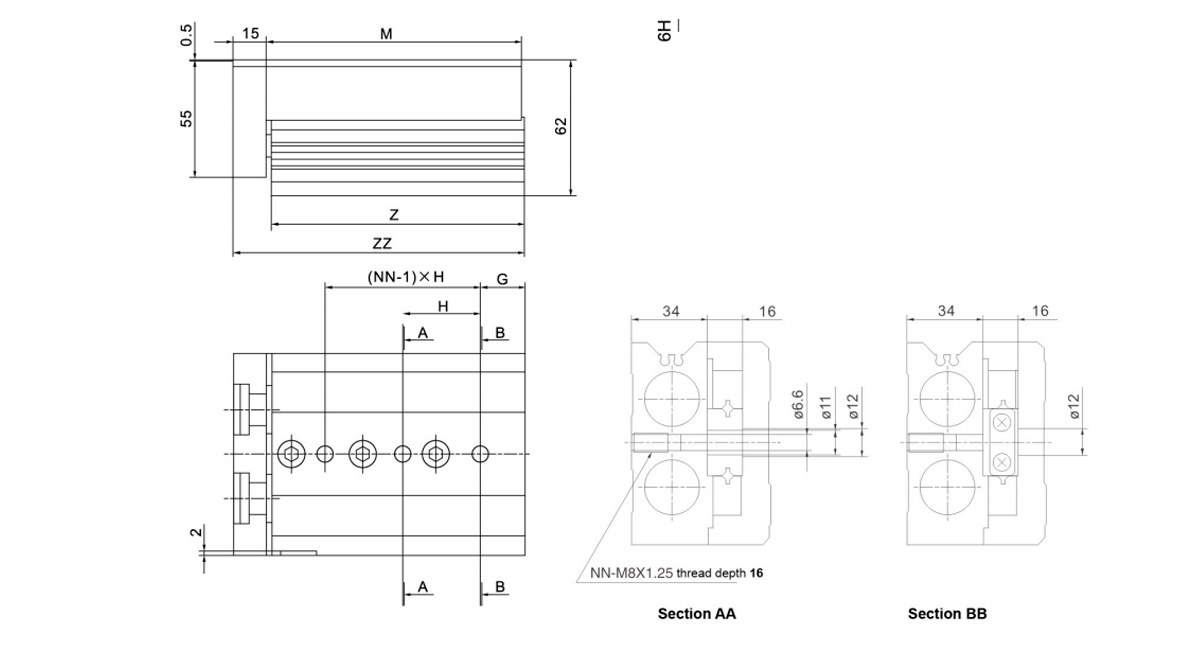

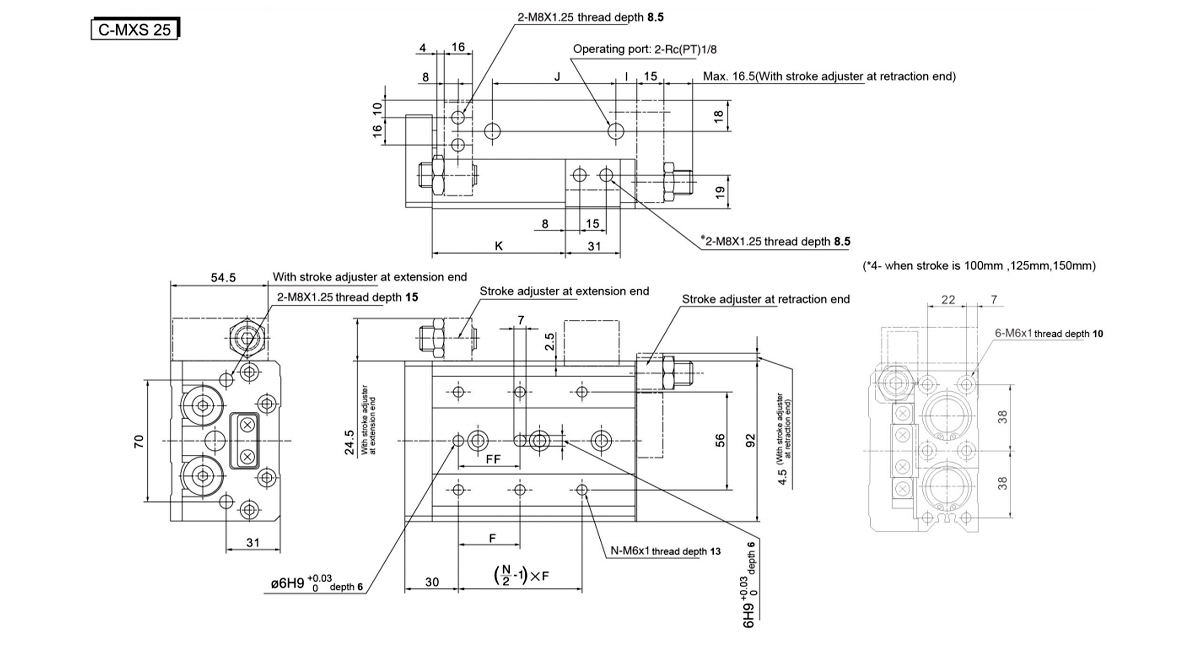

    Modellllllll F FF N G H NN I J K M Z ZZ
    C-MXS25-10 50 40 4 22 45 2 12 47 35 92 90.5 108
    C-MXS25-20 50 40 4 22 45 2 12 47 45 92 90.5 108
    C-MXS25-30 50 40 4 22 45 2 12 47 55 92 90.5 108
    C-MXS25-40 60 50 4 22 55 2 12 57 65 102 100.5 118
    C-MXS25-50 35 35 6 20 35 3 12 70 75 115 113.5 131
    C-MXS25-75 60 60 6 26 35 4 33 90 100 156 154.5 172
    C-MXS25-100 70 70 6 32 35 5 50 114 125 197 195.5 213
    C-MXS25-125 75 75 8 40 38 6 67 155 150 255 253.5 271
    C-MXS25-150 80 80 8 30 40 7 82 180 175 295 293.5 311

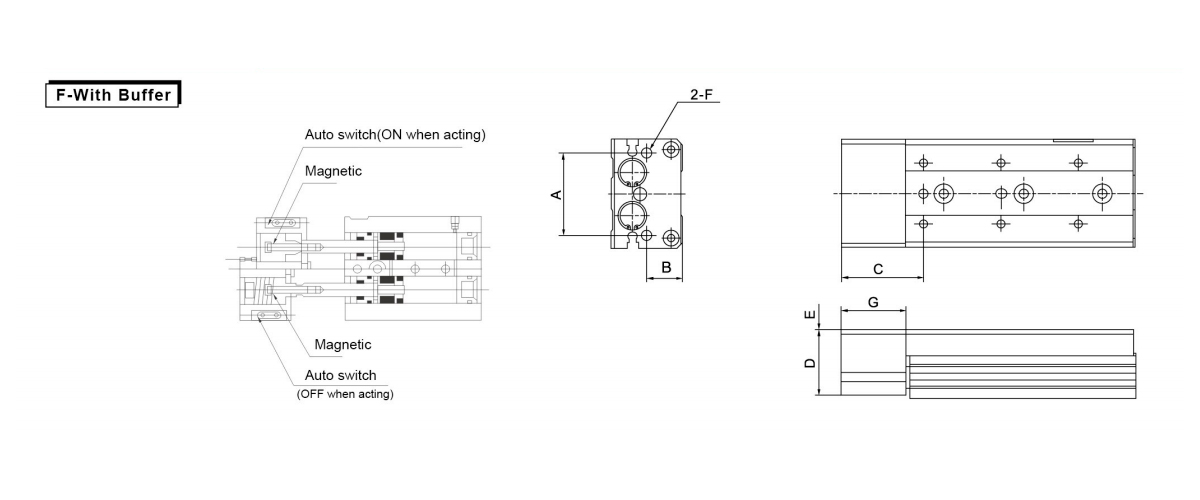

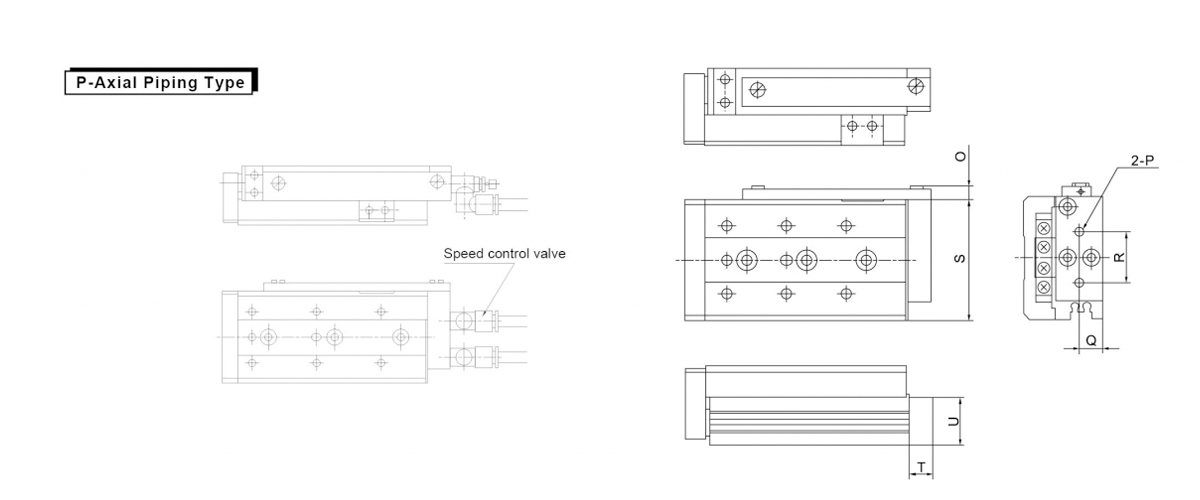

    Modellllllll A B C D E F G H I J K L M N O P Q R S T U
    10 20 30 40 50 75 100 125 150
    C-MXS6 24 10 28 19 0.5 M3×0,5 22 - - - - - - - - - - - - - - - 5.6 M3X0,5 5.5 12 32 8 11.5
    C-MXS8 30 12 28.5 22.5 0.5 M4×0,7 22.5 6.5 9 39 44 55 73 91 141 - - - M3X0,5 10 15.5 3 6.5 M5X0,8 6.5 15 40 12 13.5
    C-MXS12 38 16 37 30 0.5 M5×0,8 29 9.5 10.5 59.5 59.5 59.5 71.5 91.5 137.5 191.5 - - M5X0,8 14.5 20 3 6.5 M5X0,8 9.5 20 50 12 18.7
    C-MXS16 48 20 41 37.5 0.5 M6×1 30 12 13 62 62 62 72 87 137 185 235 - M5X0,8 18 25 3 6.5 M5X0,8 12 26 62 12 23.5
    C-MXS20 58 25 44.5 45.5 0.5 M6×1 30.5 15 15.5 68.5 68.5 68.5 78.5 93.5 132.5 185.5 239.5 291.5 Rc1/8 20 30 11.5 Rc1/8 15 32 76 20 29.5
    C-MXS25 70 31 50 55 0.5 M8×1,25 35 18 18 76 76 76 86 99 140 181 239 279 Rc1/8 25.5 35 11.5 Rc1/8 18 40 92 20 35.5
