Drehspannzylinder der MK-Serie
  • Drehspannzylinder der MK-Serie
Drehzylinder

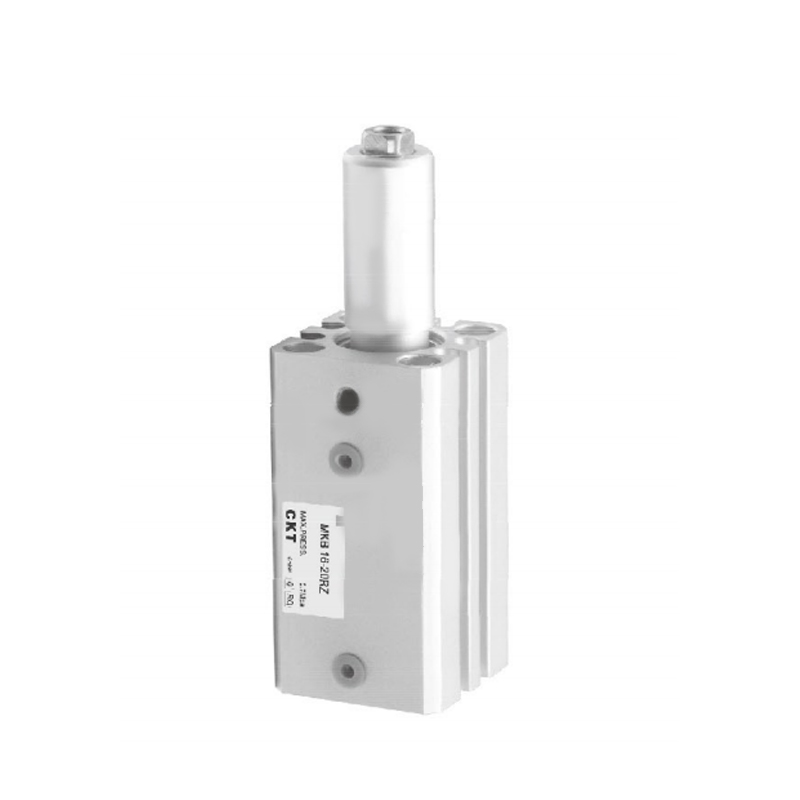

Drehspannzylinder der MK-Serie

Der Drehspannzylinder der MK-Serie ist ein pneumatischer Verbundantrieb mit integriertem Drehantrieb und radialen Spannfunktionen. Sein integriertes Design ermöglicht die Rotationspositionierung des Werkstücks und die starre Verriegelung synchron über einen einzigen Zylinder, wodurch die Komplexität des mechanischen Systems erheblich optimiert wird.

Kernfunktionen:
▸Dual-Action-Verbundstruktur

Die zeitliche Verknüpfung von Dreh- und Klemmvorgängen erfolgt über einen Luftkreislaufantrieb, ohne dass ein zusätzlicher Übertragungsmechanismus erforderlich ist, wodurch Koordinationsfehler mehrerer Aktuatoren vermieden werden

▸Platzsparender Vorteil

Die Rotationsachse und die Spannbacke sind koaxial angeordnet, wodurch der axiale Bauraum im Vergleich zur geteilten Lösung um mehr als 40 % reduziert wird

▸Hochsteife Verriegelung

Der keilförmige Kraftausdehnungsmechanismus bewirkt eine mechanische Selbsthemmung in der Endposition und die Klemmkraft bleibt unabhängig von Schwankungen der Luftquelle

▸Umfassende Anpassungsfähigkeit

Die modulare Schnittstelle ist mit ISO-Standard-Montagegrundplatten kompatibel und unterstützt individuelle Spannbackenhübe und Drehwinkel (90°/180°).

▸Langfristiger Dichtungsschutz

Das Führungsteil verfügt über einen verschleißfesten Doppellippen-Dichtungsring, und die interne integrierte Staubabstreifstruktur eignet sich zum Schneiden von Ölnebelumgebungen

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Kein vorheriger Artikel
WEITER：Kein nächster Artikel

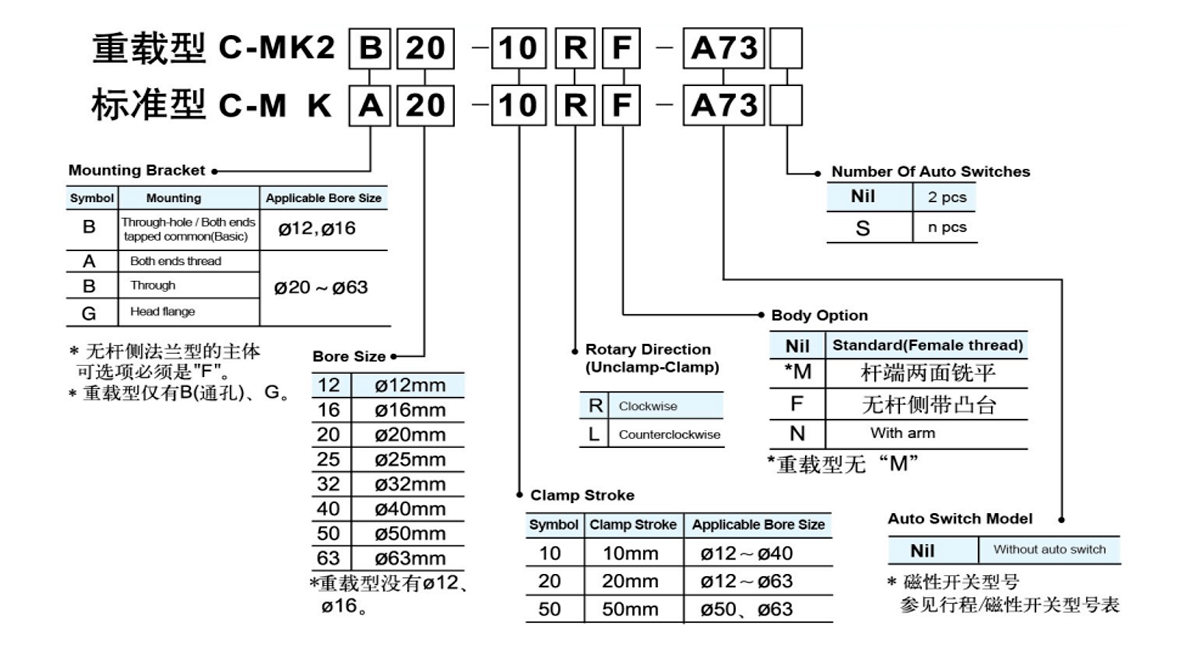

  • Bohrungsgröße (mm) 12 16 20 25 32 40 50 63
    Flüssig Luft
    Aktion Doppelt wirkend
    Maximaler Betriebsdruck 1MPa
    Min. Betriebsdruck 0,1 MPa
    Umgebungs- und Flüssigkeitstemperatur Mit Signalgeber: -10~ 60℃ Ohne Signalgeber: -10~ 70℃
    Kolbengeschwindigkeit 50–200 mm/s
    Kissen Gummipuffer
    Hublängentoleranz (mm) 0.6
    -0,4
    *Schmierung Nicht erforderlich
    Drehwinkel 90°±10°
    Drehrichtung Im Uhrzeigersinn · Gegen den Uhrzeigersinn
    Drehhub (mm) 7.5 9.5 15 19
    Spannhub (mm) 10 ·20 20 ·50
    Zulässiges Biegemoment (M · m) 1 3.8 7 13 27 47 107 182
    **Theoretische Klemmkraft (N) 40 7.5 100 185 300 525 825 1400
    Nicht rotierende Genauigkeit (Klemmteil) ±14° ±1,2° ±0,9° ±0,7°
    Rohrleitungsanschluss M5×0,8 Rc¹/8 Rc¹/4
    *Bitte verwenden Sie ISOVG32, wenn Sie Schmierung verwenden möchten.
    * * Bei einem Druck von 0,5 MPa.

  • Hub   /Auto   Switch   Modell
    Anwendbar
    Bohrungsgröße
    (mm)     		*Auto-Switch-Modell
    Grundtyp
    Inline Ø12,Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    Perpend-
    besonders     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Markierung der Kabellänge: Keine Markierung – 0,5 m, L – 3 m, Z – 5 m
    Beispiel: A73, A73L

  • Einfach

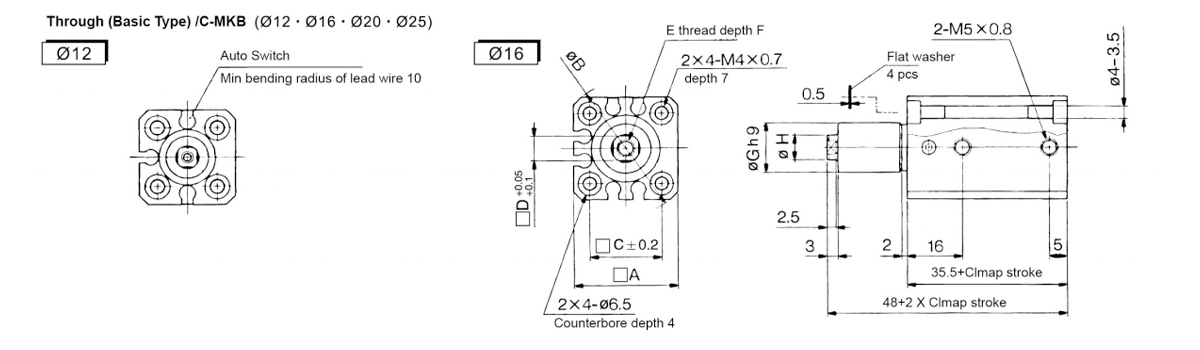

    Modelllllllll A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3×0,5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0,8 6.5 14 8

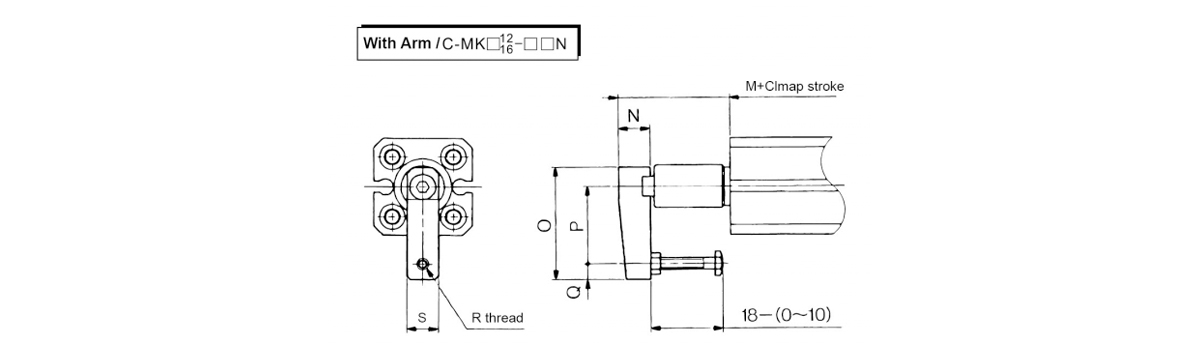

    Mit Arm
    Modelllllllll M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0,5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0,7 11

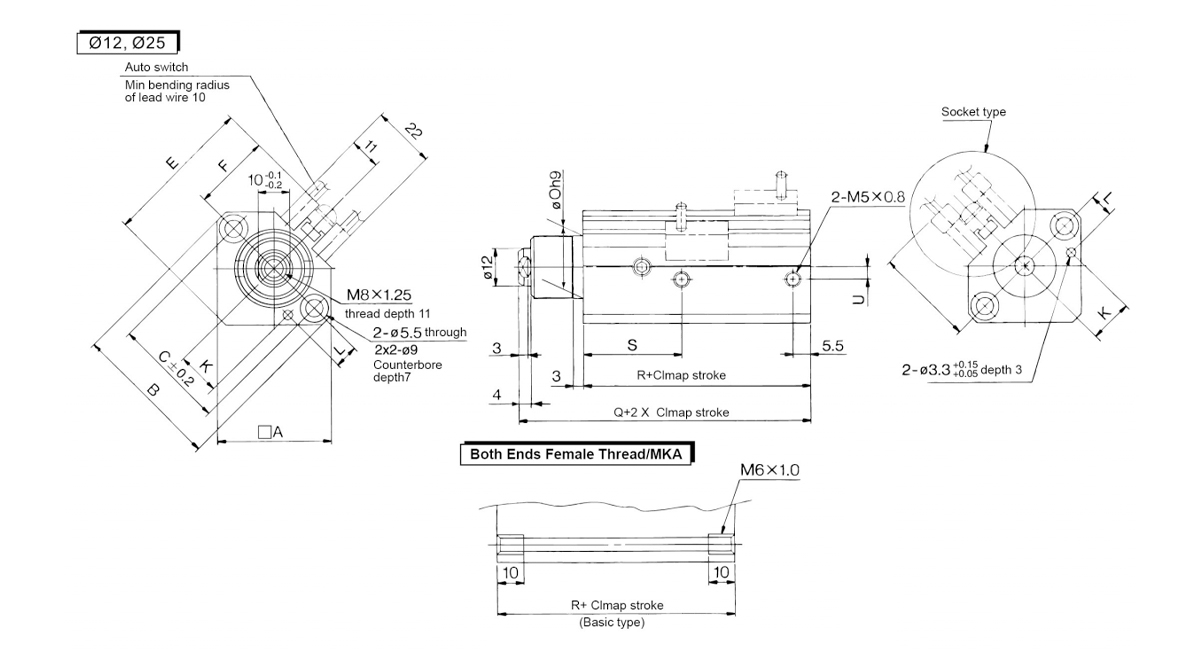

    Modelllllllll A B C E F K L Oh9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13,5=0,15 7,5 ± 0,15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0,15 8±0,15 238052 73.5 63 32 5
    Hinweis 1) Die oben genannten Abmessungen basieren auf dem Magnetschalter D-A73L.
    Anm. 2) Wenn die Kolbenstange vollständig ausgefahren ist, addieren Sie den Klemmhub und den Rückhub zu den entsprechenden Abmessungen.

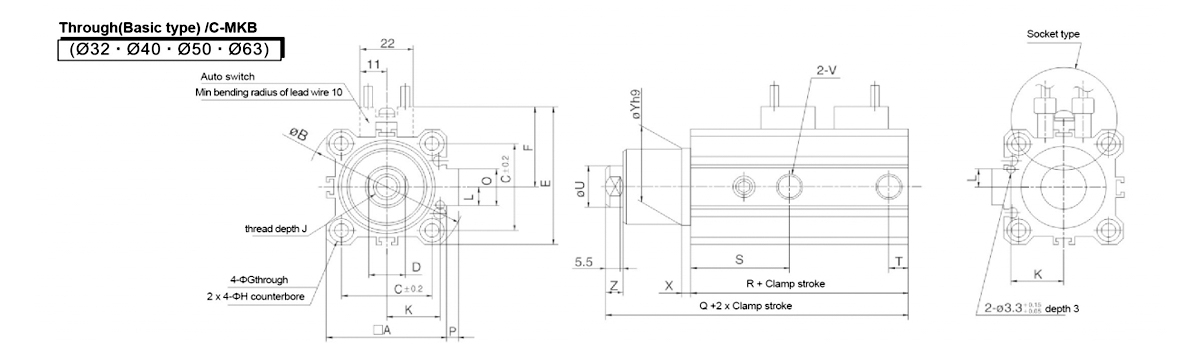

    Modelllllllll A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0,1 54 31.5 5.5 9 tief 7 M10×1,5 12 20 ± 0,15 7±0,15 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB40 52 69 40 14 -0,1 61 35 5.5 9 tief 7 M10×1,5 12 24 ± 0,15 7±0,15 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB50 64 86 50 17 -0,1 73 41 6.6 11 tief 8 M12×1,75 15 30 ± 0,15 8±0,15 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 0 7.5
    -0,2 -0,062
    C-MKB63 77 103 17 -0,1 86 47.5 9 14 tief 10,5l M12×1,75 15 35 ± 0,15 9±0,15 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 0 7.5
    60 -0,2 -0,062

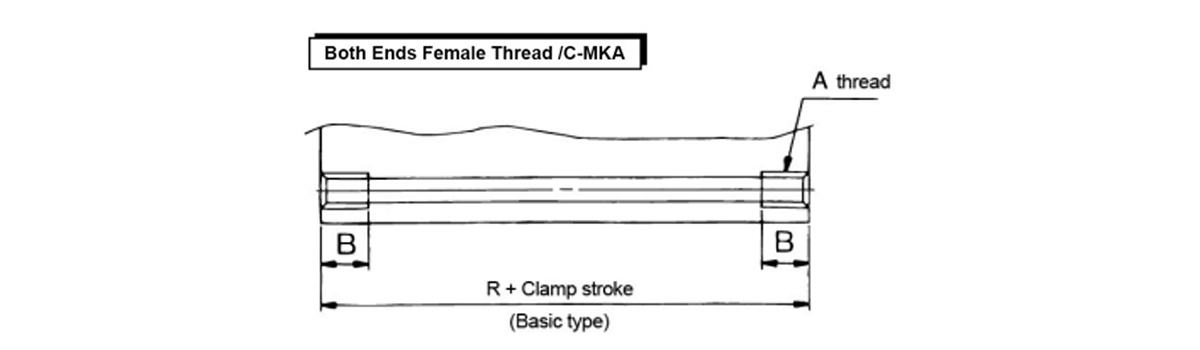

    Modelllllllll A B
    C-MKA32 M6×1,0 10
    C-MKA40 M6×1,0 10
    C-MKA50 M8×1,25 14
    C-MKA63 M10×1,5 18

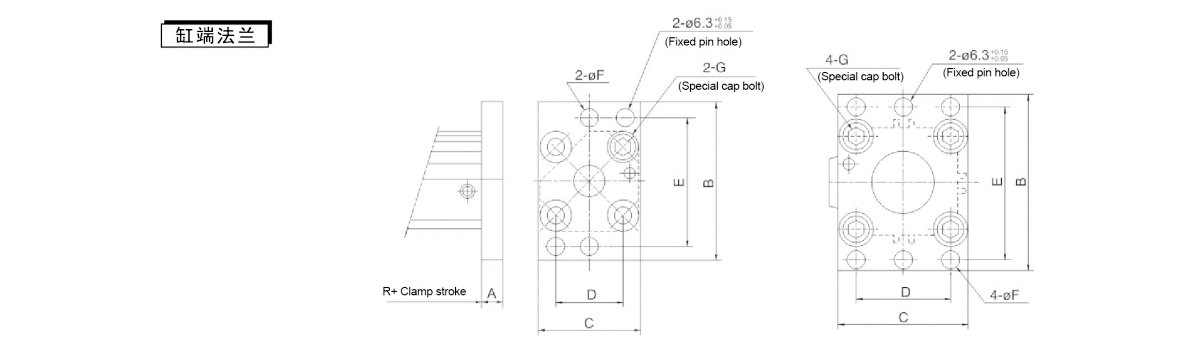

    Zylinderendflansch
    Komponenten Anwendbar
    Bohrungsgröße     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6×1,0
    C-MK-F025 25 8 64 42 28 52 6.6 M6×1,0
    C-MK-F032 32 8 65 48 34 56 5.5 M6×1,0
    C-MK-F040 40 8 72 54 40 62 5.5 M6×1,0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1,25
    C-MK-F063 63 9 8 80 60 92 9 M10×1,5
    Hinweis: Achten Sie bei der Montage des Flansches darauf, dass Sie den Installationstyp für die kolbenstangenlose Seitenzylinderabdeckung wählen: C-MK□□-□□F.

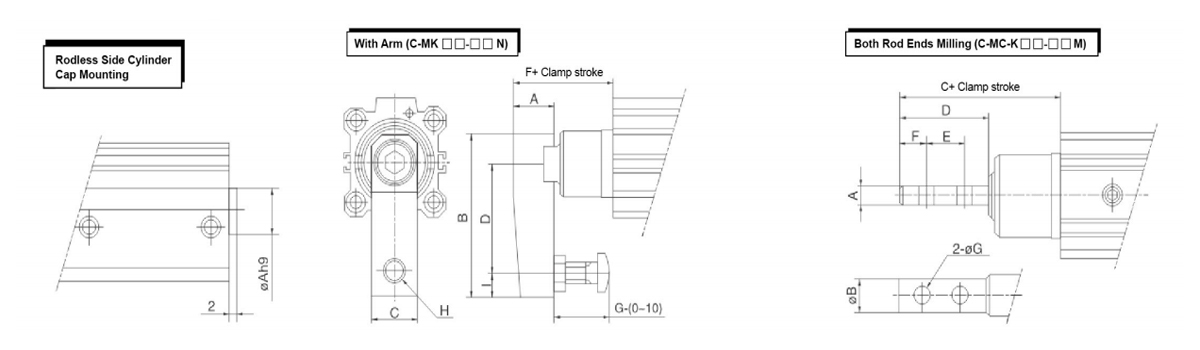

    Kolbenstangenlose seitliche Zylinderdeckelmontage Mit Arm Beide Stangenenden fräsen
    Modelllllllll A B C D F G H I Modelllllllll A B C D E F G
    Modelllllllll Ah9 C-MKD20-□ON 14 51 16 35 22 22 M6×1,0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 M6×1,0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1,25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1,25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10×1,5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1,5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
