Pneumatischer Greifer der MHZ2-Serie (parallel öffnender und schließender Typ). Lieferanten

Zuhause / Produkte / Luftzylinder / Pneumatische Greifer / Pneumatischer Greifer der MHZ2-Serie (parallel öffnender und schließender Typ).

Pneumatischer Greifer der MHZ2-Serie (parallel öffnender und schließender Typ). Pneumatischer Greifer der MHZ2-Serie (parallel öffnender und schließender Typ).
  • Pneumatischer Greifer der MHZ2-Serie (parallel öffnender und schließender Typ).
  • Pneumatischer Greifer der MHZ2-Serie (parallel öffnender und schließender Typ).
Pneumatische Greifer

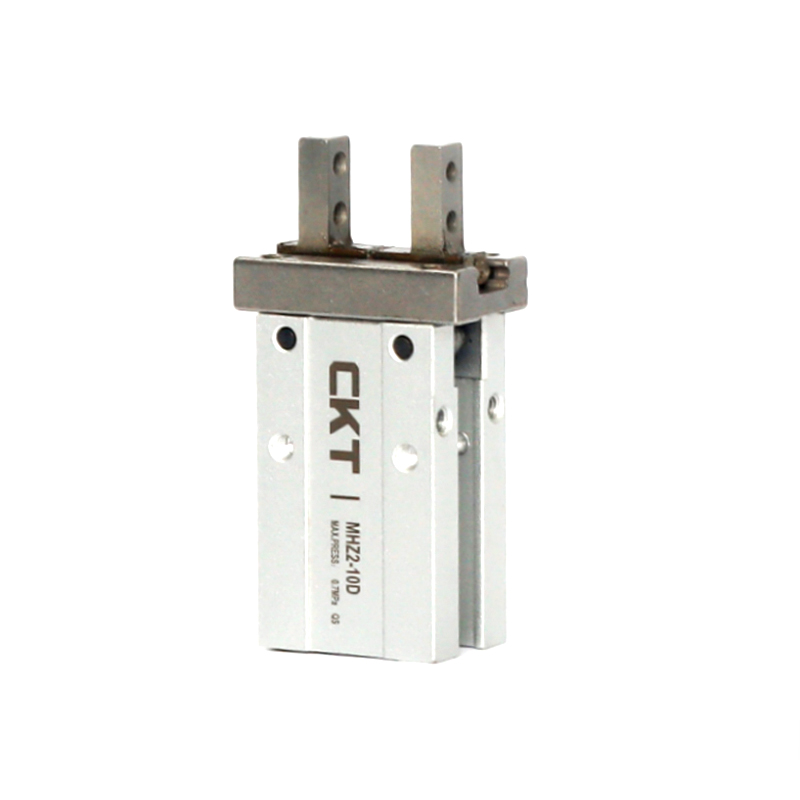

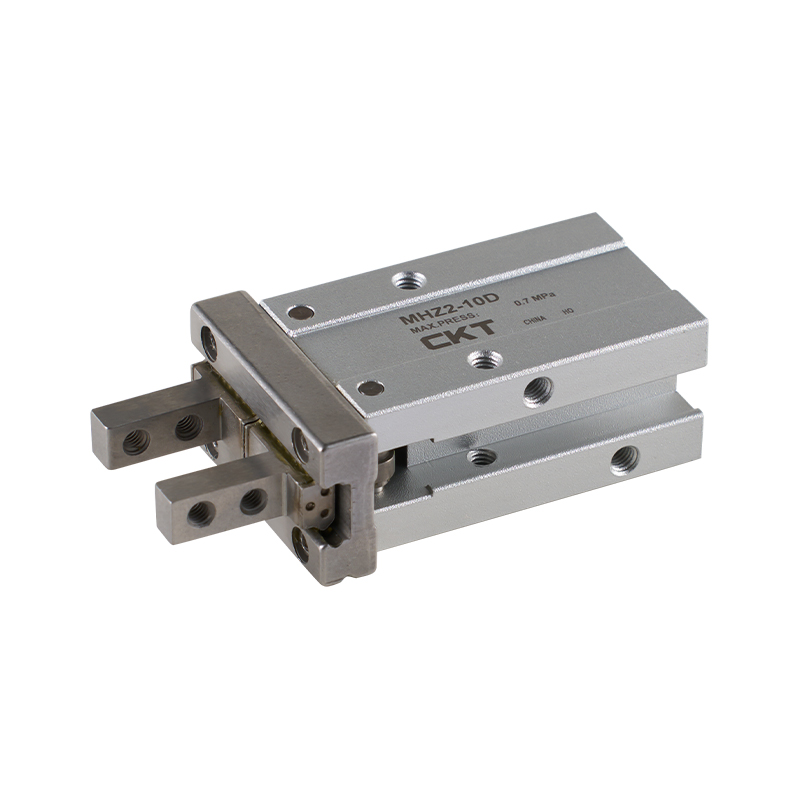

Pneumatischer Greifer der MHZ2-Serie (parallel öffnender und schließender Typ).

Der pneumatische Greifer der MHZ2-Serie (parallel öffnender und schließender Typ) konzentriert sich auf die Bereitstellung einer stabilen und zuverlässigen parallelen Klemmwirkung. Sein Designkonzept besteht darin, Kernleistung und Anpassungsfähigkeit in Einklang zu bringen, um die grundlegenden Anforderungen des präzisen Greifens in der Automatisierungsausführungsverbindung zu erfüllen.

Kernfunktionen:

1. Integriertes Führungssystem: Der integrierte Führungsmechanismus sorgt dafür, dass der Antrieb im Betrieb über eine ausreichende Struktursteifigkeit und Wirkgenauigkeit verfügt.

2. Verbesserte Führungsstabilität: An der Unterseite der Führungskomponente ist eine Hilfspositionierungsstruktur vorgesehen, um die relative Positionsbeziehung zwischen den wichtigsten beweglichen Teilen und der Hauptstruktur aufrechtzuerhalten und die Zuverlässigkeit des Langzeitbetriebs zu verbessern.

3. Präzisionspositionierungsleistung: Das optimierte Strukturdesign sorgt für eine gute Positionierungskonsistenz, was dazu beiträgt, das Werkstück präzise zu spannen und die Sicherheit des Spannvorgangs zu erhöhen.

4. Flexible Installation und Kompatibilität: Bietet eine Vielzahl standardisierter Installationsschnittstellen für die einfache Integration in verschiedene Gerätelayouts oder Umgebungen mit begrenztem Platzangebot.

5. Körperintegrierte Kontrollunterstützung: Das Gehäuse ist mit magnetischen Komponenten ausgestattet, was einen grundlegenden Komfort für die Integration von Standard-Positionserkennungsgeräten bietet.

6. Anpassungsfähigkeit des Induktionsschalters: Auf der Oberfläche des Zylinderkörpers sind mehrere Installationsschlitze für Induktionsschalter vorgesehen, die Anpassungsspielraum für die Anordnung des Erkennungsgeräts bieten, um es an unterschiedliche Signalerfassungsanforderungen anzupassen.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Pneumatischer Greifer der MHC2-Serie (Fulcrum-Öffnungs- und Schließtyp).
WEITER：Kein nächster Artikel
  • Zylinderdurchmesser
    mm     		6 10 16 20 25 32 40
    Verwenden Sie Flüssigkeit Luft
    Betriebsdruck
    Bereich (MPa)     		Doppeltwirkend 0,15~0,7 0,2 ~ 0,7 0,1 ~ 0,7 0,1 ~ 0,7
    Einfachwirkend 0,3~0,7 0,35~0,7 0,25~0,7 0,25~0,7
    Flüssigkeitstemperatur für den Einsatz in der Umwelt -10~60℃
    Wiederholgenauigkeit (mm) ±0,01 ±0,02
    Maximale Betriebsfrequenz (c.p.m) 180 (MHZL2-Serie ist 120) 60
    Ölversorgung Nicht erforderlich
    Betriebsart Doppeltwirkend · Single-acting
    Magnetschalter (optional) Berührungsloser Magnetschalter (MHZA2, MHZAJ2 ohne Magnetschalter)
    Anschlussdurchmesser M3×0,5 M5×0,8

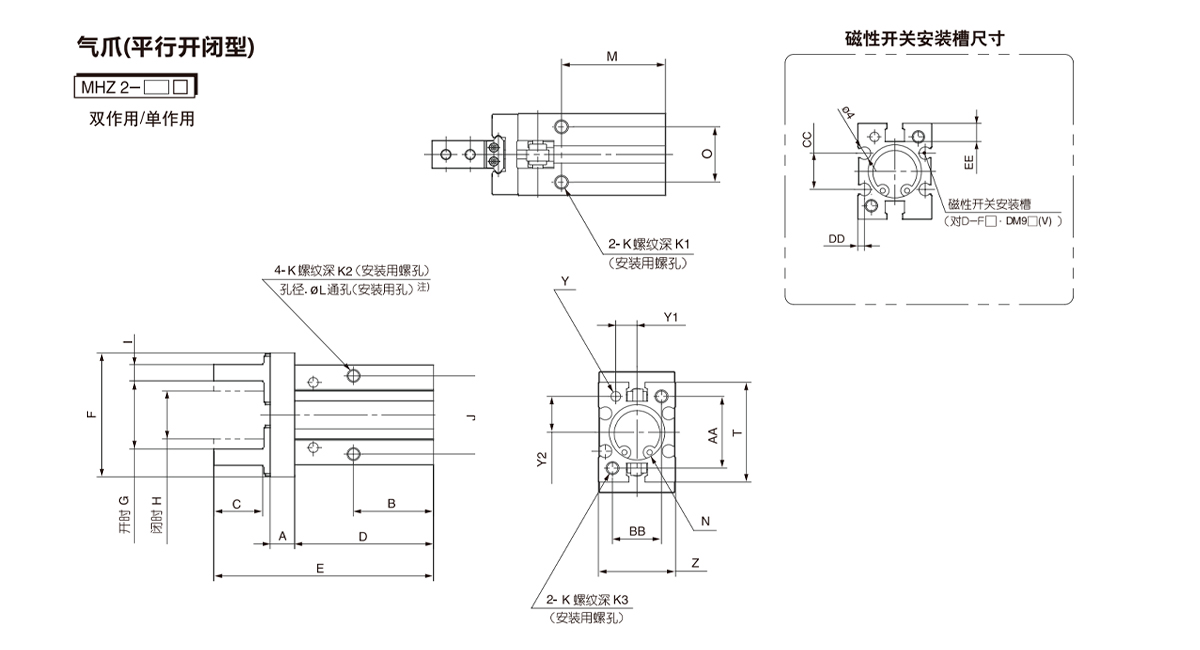

  • Modelll
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0,5 6 5.5 6 26 27 Ø11H9 Tief 2 11.4 M2,5×0,45 3 5.7 M3×0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Tief2 16 M3×0,5 4 7 M5×0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 021H9 Deep3 18.6 M4×0,7 5 9 M5×0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Deep3.5 22 M5×0,8 6 12 M5×0,8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Deep4 26 M6×1 7 14 M5×0,8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8×1,25 13 16 17 6.6 58(71) 042H9 Deep4 32 M8×1,25 9 17 M5×0,8

    Modelll
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Deep3 16,4 ± 0,05 5,2 ± 0,02 7,6 ± 0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Deep3 23,6 ± 0,05 6,5 ± 0,02 11 ± 0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Deep4 27,6 ± 0,05 7,5 ± 0,02 16,8 ± 0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Deep4 33,6 ± 0,05 10 ± 0,02 21,8 ± 0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Deep5 40 ± 0,1 12 ± 0,02 23 ± 0,02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Deep5 48 ± 0,1 14 ± 0,02 29 ± 0,02 56 32 29.4 3.7 13

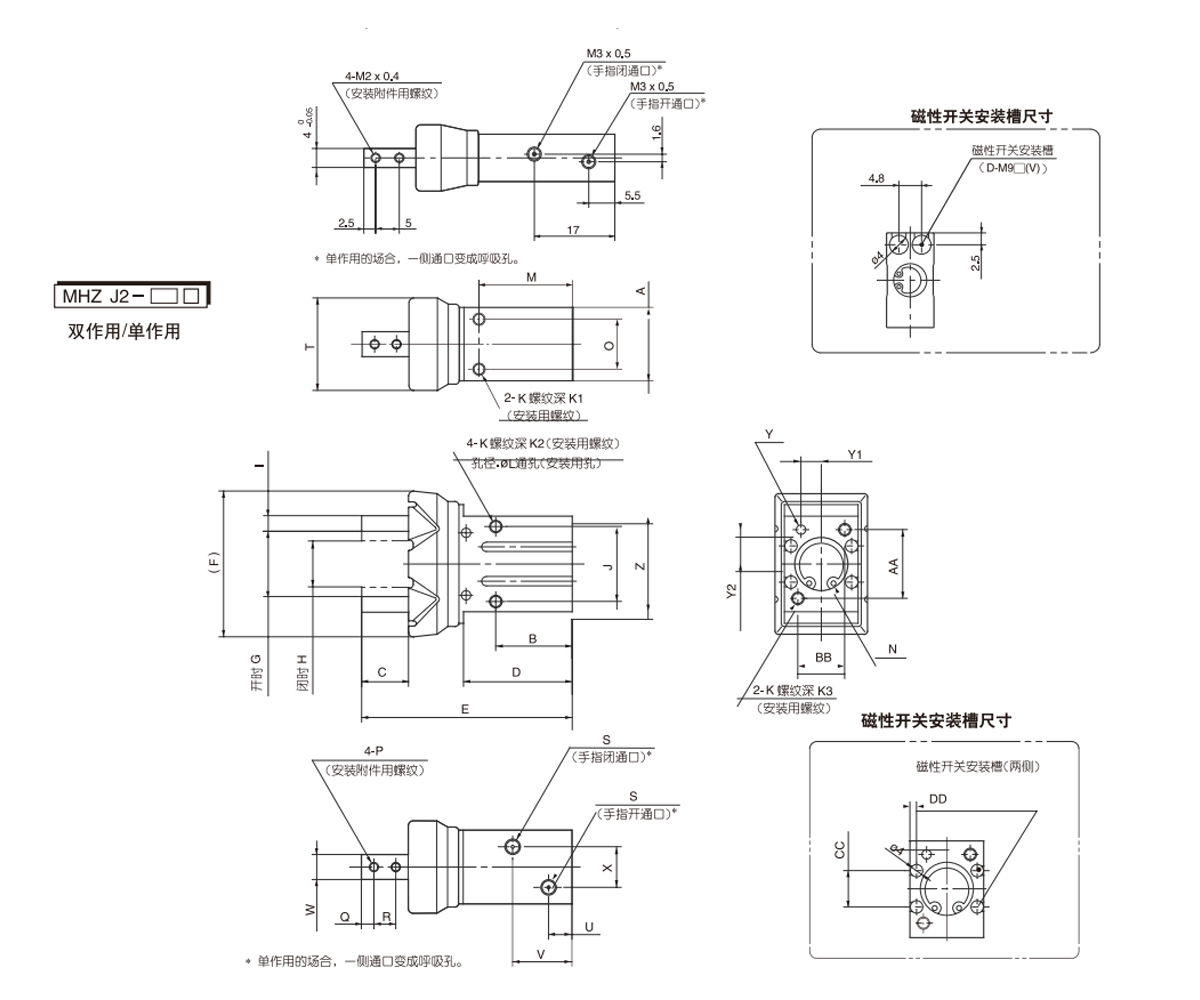

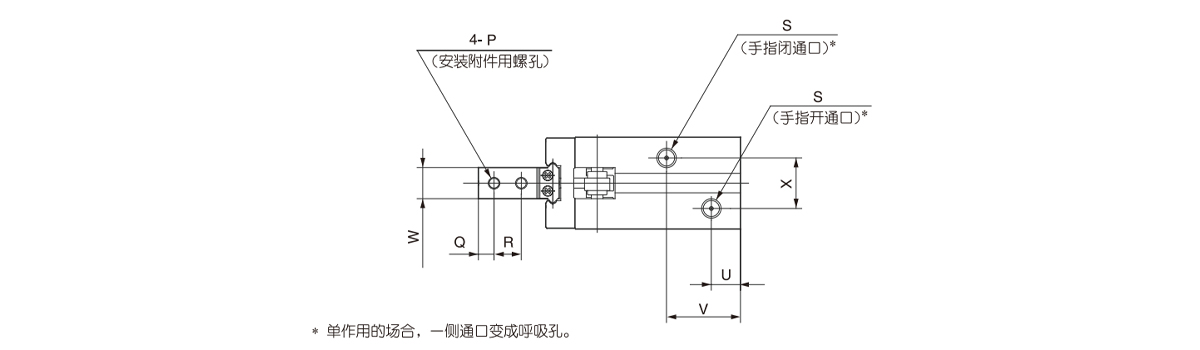

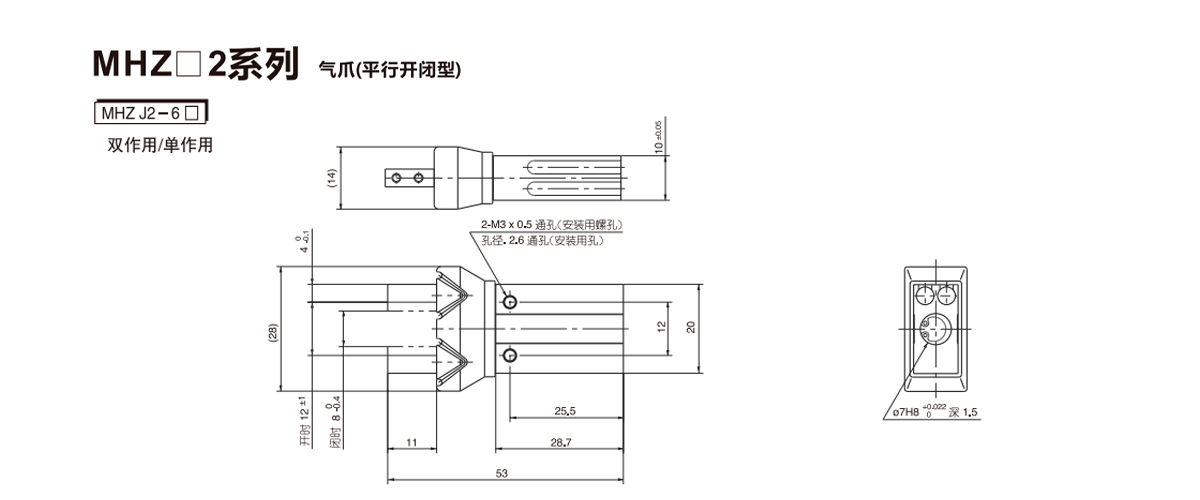

    Zylinderdurchmesser
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y Y1 Y2 Z AA BB CC DD
    10 16,4 ± 0,05 23 2 31 57 34 15.2 11.2 4 16 M3×0,5 6 5.5 6: 2.6 27 Ø11H9 Tief2 11.4 M2,5x4,5 3 5.7 M3×0,5 21 7 19 5 11 Ø2H9 Deep3 5,2 ± 0,02 7,6 ± 0,02 23 18 12 - 2.5
    16 23,6 ± 0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Tief2 16 M3×0,5 4 7 M5×0,8 29.6 7.5 19 8 13 Ø3H9 Deep3 6,5 ± 0,02 11 ± 0,02 30.6 22 15 11.6 2
    20 27,6 ± 0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 Ø21H9 Deep3 18.6 M4×0,7 5 9 M5×0,8 34.5 8.5 23 10 15 Ø4H9 Deep4 7,5 ± 0,02 16,8 ± 0,02 42 32 18 14 2
    25 33,6 ± 0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Tief3,5 22 M5×0,8 6 12 M5×0,8 42 9 24 12 20 Ø4H9 Deep4 10 ± 0,02 21,8 ± 0,02 52 40 22 19 3.5
