Metalldichtungsmethode.
Drehmechanismus・Wird zur Luftversorgung rotierender und schwingender Teile wie Roboterarme verwendet.
| Modell | MQR1-M5 | MQR2-M5 | MQR4-M5 | MQR8-M5 | MQR12-M5 | MQR16-M5 | |
| Anzahl der Schaltkreise (Anzahl der Ports) | 1 Schaltung | 2 Kreisläufe | 4circuits | 8 Runden | 12 Runden | 16 Runden | |
| Flüssig | Luft · Inertgas | ||||||
| Siegelstruktur | Metal seal | ||||||
| Leitfadenstruktur | Lager unterstützt | Lager unterstützt at both ends | |||||
| Portgröße | Männlich R1/8 | M5×0,8 | |||||
| Weiblich M5×0,8 | |||||||
| Durchflussrate Eigenschaften | C | 0.50[dm³/(s ·bar)] | |||||
| b | 0.40 | ||||||
| Lebenslauf | 0.17 | ||||||
| Schmierung | Nicht erforderlich | ||||||
| Min Operating Pressure | -100 kPa | ||||||
| Maximaler Betriebsdruck | 1,0 MPa | ||||||
| Hinweis 1) Umgebung & Betrieb Flüssig Temperature | -10~80℃ | ||||||
| Hinweis )2 Maximales Startdrehmoment | 0,003 N·m oder weniger | 0,03 N·m oder weniger | 0,05 N·m oder weniger | 0,10 N·m oder weniger | 0,20 N·m oder weniger | 0.50N ·m or less | |
| Hinweis 5) Hinweis zur zulässigen Rotationszahl | 3000 min⁻¹ (U/min) oder weniger Anm. 3) | 2000 min⁻¹ (U/min) oder weniger | 1500 min⁻¹ (U/min) oder weniger | 900 min⁻¹ (U/min) oder weniger | 600 min⁻¹ (U/min) oder weniger | 200 min⁻¹ (U/min) oder weniger | |
| Hinweis 4) Zulässige Radiallast (Zulässige Kupplungsachsenreaktion) | 1N oder weniger | 15Noch weniger | 30N oder weniger | 40N oder weniger | 50N oder weniger | ||
| Allowable Axial Load | |||||||
| Gewicht | 0,025 kg | 0,16 kg | 0,39 kg | 0.76kg | 1.26kg | 2,80 kg | |
| Hinweis 1) Die Temperatur von 80 °C beinhaltet den Temperaturanstieg während der Drehung; Hinweis 2) Das Anlaufdrehmoment ändert sich nicht mit dem Versorgungsdruck oder bei Nichtgebrauch (Bleibt innerhalb des maximalen Anlaufdrehmoments), aber es ändert sich mit der Rotationszahl; Hinweis 3) Bei Verwendung mit einer Drehzahl über 600 min-1 (U/min) stellen Sie sicher, dass die Drehung in die Richtung erfolgt, in der das Gelenk befestigt ist. Hinweis 4) Gummi-/Harz-Kupplungen werden aufgrund ihrer hervorragenden Absorption von außermittigen Stößen und Vibrationen empfohlen. Hinweis 5)min-1,Anzahl der Umdrehungen pro 1 Minute. | |||||||

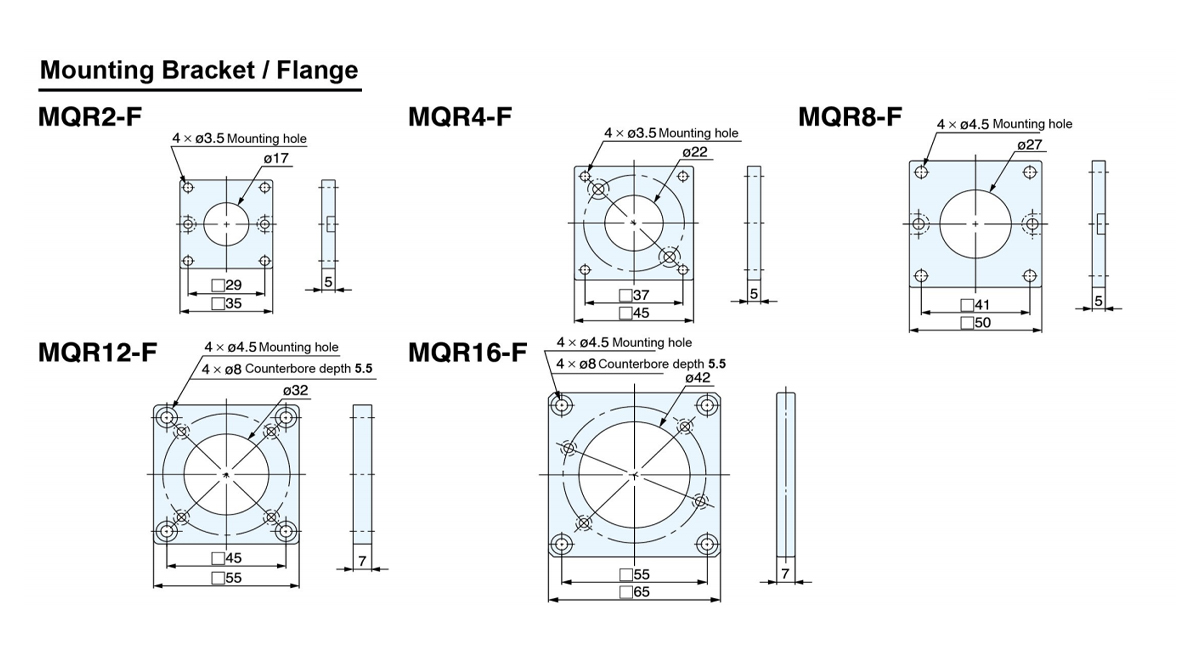

| Number Of Circuits | Flange Part Number |
| 2 Circuits | MQR2-F |
| 4 Circuits | MQR4-F |
| 8 Circuits | MQR8-F |
| 12 Schaltkreise | MQR12-F |
| 16 Schaltkreise | MQR16-F |

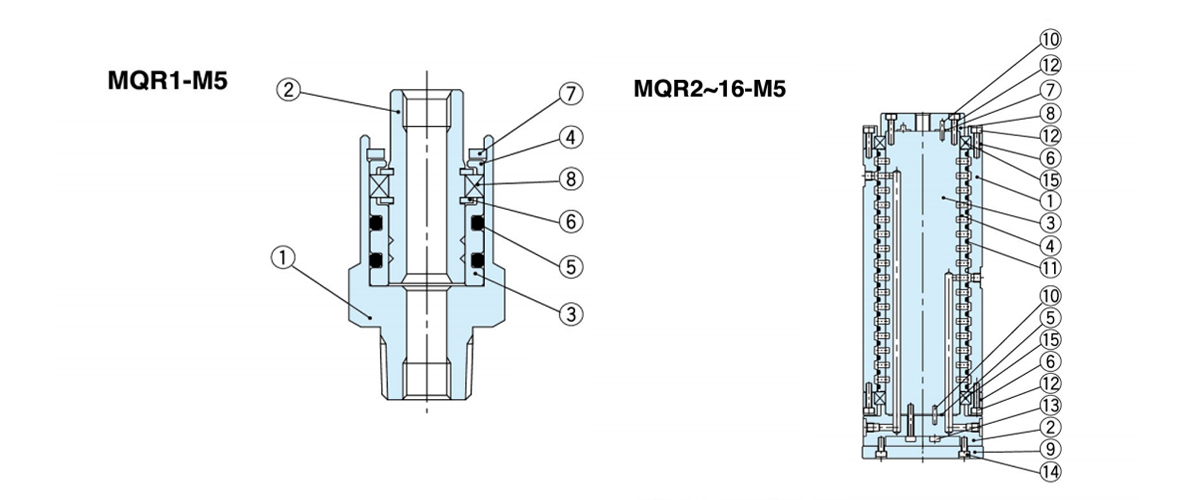

| Komponententeile (MQR1-M5,1-Schaltung) | |||
| Artikel | Name | Material | Reamrk |
| 1 | Körper | Edelstahl | |
| 2 | Spule | Spezieller Edelstahl | |
| 3 | Ärmel | Spezieller Edelstahl | |
| 4 | Platte | Aluminium | |
| 5 | O-Ring | H-NBR | |
| 6 | Sicherungsring | Kohlenstoffstahl | |
| 7 | Sicherungsring | Kohlenstoffstahl | |
| 8 | Radiallager | ||
| Komponententeile (MQR2 bis 16-M5, 2 bis 16 Schaltkreise) | |||
| Artikel | Name | Material | Reamrk |
| 1 | Körper | Aluminium alloy | |
| 2 | Adapterplatte | Aluminium alloy | |
| 3 | Spule | Spezieller Edelstahl | |
| 4 | Ärmel | Spezieller Edelstahl | |
| 5 | Dichtung | H-NBR | |
| 6 | Lagerhalter | Edelstahl | Nur 16 Runden |
| 7 | Dichtung | H-NBR | Nur 16 Runden |
| 8 | Platte | Aluminium alloy | Nur 16 Runden |
| 9 | Flansch | Aluminium alloy | |
| 10 | Parallelstift | Kohlenstoffstahl | Bis auf 2 Stromkreise |
| 11 | O-Ring | H-NBR | |
| 12 | Bolzen | Kohlenstoffstahl | Nur 16 Runden |
| 13 | Bolzen | Kohlenstoffstahl | |
| 14 | Bolzen | Kohlenstoffstahl | |
| 15 | Radiallager | - | |
