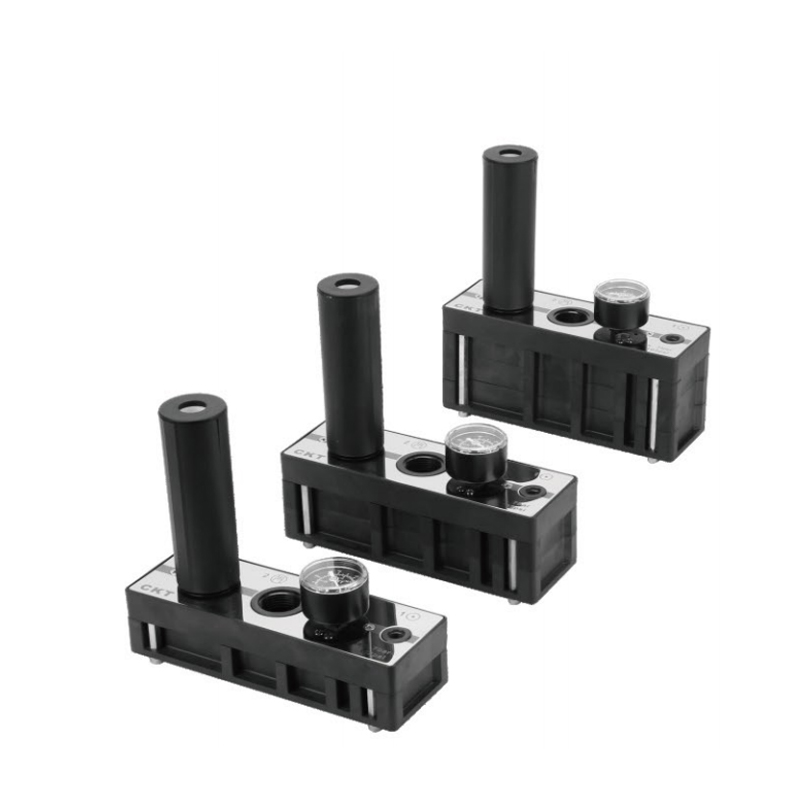

Mehrstufiger Vakuumgenerator der C-Serie

Der mehrstufige Vakuumerzeuger der C-Serie ist ein Gerätetyp, der Druckluft zum Antreiben und Erzeugen von Vakuum durch ein spezielles Strömungskanalstrukturdesign verwendet. Sein Kernprinzip ist der lokale Unterdruckeffekt, der durch einen Hochgeschwindigkeitsluftstrom verursacht wird, der sich besonders für industrielle Automatisierungsszenarien eignet, die eine effiziente und kompakte Vakuumquelle und keine herkömmliche Vakuumpumpe erfordern.

Hierarchische Energieumwandlungsarchitektur:

Anders als ein einstufiger Generator verfügt diese Serie über ein mehrstufiges Präzisionsströmungskanaldesign. Druckluft dehnt sich in jeder Kammer nacheinander aus und beschleunigt sich. Durch die Überlagerung des Effekts der progressiven Gasexpansion und des Venturi-Effekts wird eine vollständigere und abgestuftere Nutzung der Luftstromenergie erreicht, wodurch bei gleichen Luftzufuhrbedingungen eine stärkere Vakuumsaugkapazität erreicht wird.

Optimierte Geometrie und Strömungsfeldeigenschaften:

Der interne Strömungskanal wurde speziell topologisch optimiert und umfasst eine konvergierende Düse, eine Mischkammer und einen sich allmählich erweiternden Diffusionsabschnitt. Diese geometrische Konfiguration kann den Luftstrom effektiv so leiten, dass er einen Hochgeschwindigkeitsstrahl bildet, wodurch die Stärke und Stabilität der Bildung der lokalen Niederdruckzone maximiert wird. Die spezifischen Konturen wichtiger Teile fördern die effiziente Mitnahme und den Transport von Gasmolekülen.

Signifikantes Gleichgewicht zwischen Effizienz und Gasverbrauch:

Der mehrstufige Energiegewinnungsmechanismus ist der Kern seiner hohen Effizienz. Durch die Zerlegung eines einzelnen Gasexpansionsprozesses in mehrere Energieschritte wird der Vakuumgrad bzw. die Pumprate, die pro Druckluftverbrauchseinheit erzeugt werden kann, deutlich verbessert. Dadurch ist der Gesamtgasverbrauch in der Regel geringer als bei einem herkömmlichen einstufigen Generator bei gleicher Vakuumleistung, was eine bessere Betriebswirtschaftlichkeit widerspiegelt.

Zuverlässige Vakuumausgabe im stationären Zustand:

Der mehrstufige Aufbau selbst hat eine gewisse puffernde und regulierende Wirkung. Bei leichten Lastschwankungen oder geringfügigen Änderungen des Gasversorgungsdrucks zeigt das Ausgangsvakuum eine höhere Robustheit und bietet eine stabilere Unterdruckgarantie für automatisierte Greif-, Adsorptions- und andere Prozesse.

Kompakte Topologie und Lastanpassungsfähigkeit:

Trotz der komplexen internen Struktur bleibt das Gesamtpaket kompakt und lässt sich leicht in platzbeschränkte Geräteanordnungen integrieren. Seine Pumpeigenschaften ermöglichen eine bessere Anpassung an Lastsysteme mit unterschiedlichen Leckageraten oder die einen schnellen Vakuumaufbau erfordern, insbesondere bei der Bearbeitung von Werkstücken mit porösen und unregelmäßigen Oberflächen.
