Filterdruckregler der AW-Serie
  • Filterdruckregler der AW-Serie
Modulares F.R.L. Einheiten AC-Serie

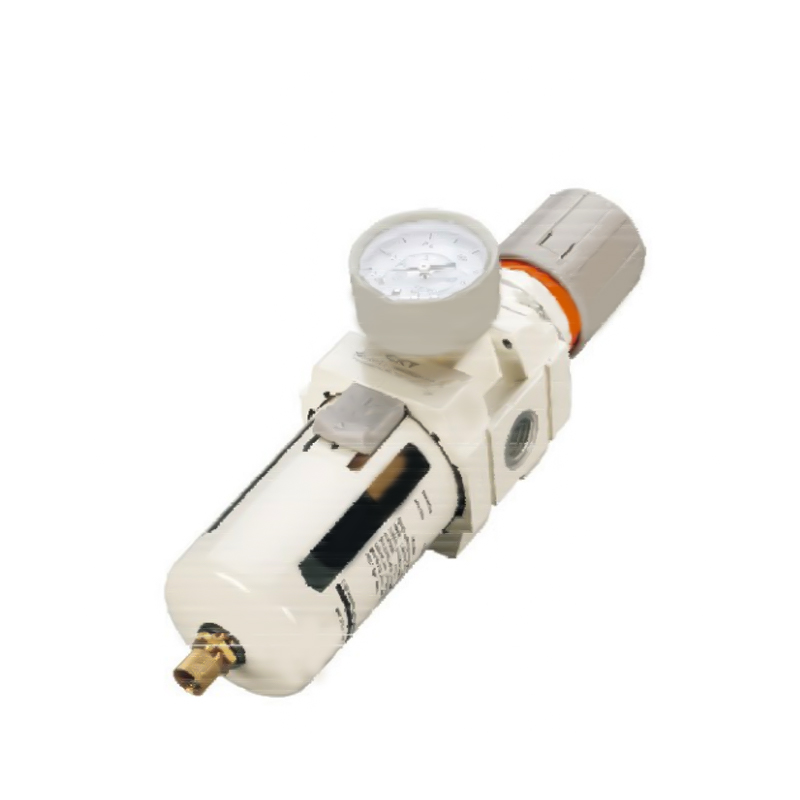

Filterdruckregler der AW-Serie

Der Filterdruckregler der AW-Serie ist eine wichtige Luftverarbeitungskomponente in industriellen Pneumatiksystemen. Es integriert Filter- und Druckregulierungsfunktionen, um saubere und druckstabile Druckluft für Aktoren bereitzustellen und so die Zuverlässigkeit und den langfristigen Betrieb des Systems sicherzustellen.

1. Mehrstufige Fähigkeit zum Abfangen von Verunreinigungen

Die eingebaute hocheffiziente Filterstruktur kann feste Partikel und flüssige Rückstände in der Luftquelle tiefgreifend trennen und so das Risiko einer Rohrleitungsverunreinigung verringern.


2. Kontrolle des dynamischen Druckgleichgewichts

Der Druckregelmechanismus weist eine geringe Hysterese auf und der Schwankungsbereich des Ausgangsdrucks ist eng, wodurch die durch Laständerungen verursachte Druckdrift wirksam unterdrückt wird.


3. Modulare Montageschnittstelle

Es wird das Standard-Port-Schnellkupplungsdesign übernommen, das mit gängigen Gasverteilern und Rohrleitungsanordnungen kompatibel ist und den Installationszyklus vor Ort erheblich verkürzt.


4. Vollständige Szenario-Spezifikationsabdeckung

Bietet Durchflussmengen der Serien 2000/3000/4000/5000 zur Anpassung an die Arbeitsbedingungen von Pneumatikkreisen unterschiedlicher Größe.


5. Universelle Pipeline-Anpassung

Unterstützt Rohrkonfigurationen mit 1/8" bis 1" Kreuzdurchmesser, um eine schnelle kompatible Bereitstellung mit vorhandenen Gasversorgungsnetzen zu erreichen.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Filterkombination der AC-Serie (zweiteilig)
WEITER：Schmierstoffgeber der AL-Serie
  • Beweisdruck 1.5Mpa{15.3kgf/cm²}
    Maximaler Betriebsdruck 1.0Mpa{10.2kgf/cm²}
    Umgebungs- und Flüssigkeitstemperatur 5~60℃
    Sieböffnung 5μm
    Schüsselmaterial Polycarbonat
    Schüsselschutz C-AW1000~2000 (ohne)       C-AW3000~5000 (mit)
    Stellen Sie den Druckbereich ein C-AW1000: 0,05–0,7 MPa (0,51–7,1 kgf/cm²)
    C-AW2000~5000:0,05~0,85 MPa (0,51~8,7 kgf/cm²)
    Anmerkung: 2,10,20,40,70,100 μm für optional

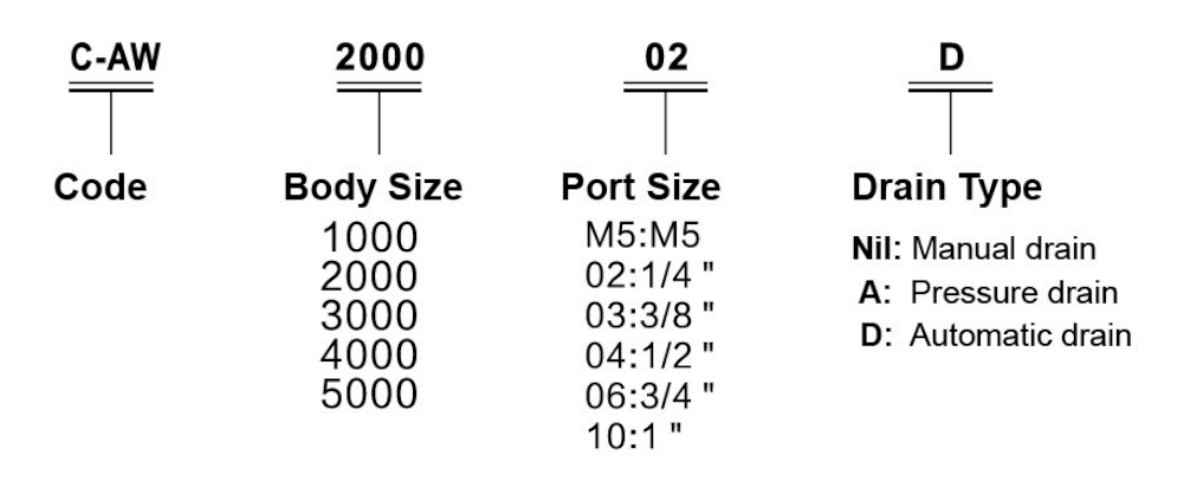

    Modell Spezifikation
    Bewerteter Durchfluss Portgröße
    Rc(PT)     		Messanschlussgröße
    Rc(PT)     		Gewicht
    (Kgf)
    Manueller Abfluss Automatische Entleerung
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Hinweis: 1. Der standardmäßige automatische Ablass ist normalerweise geöffnet (N.O.). Die C-AW3000~4000-Serie bietet auch eine Öffneroption (N.C.). Der minimale Betriebsdruck beträgt: normalerweise offen – 0,1 MPa (1 kgf/cm²), normalerweise geschlossen – 0,15 MPa (1,5 kgf/cm²).
    2. Unter einem Versorgungsdruck von 0,7 MPa (7,1 kgf/cm²).

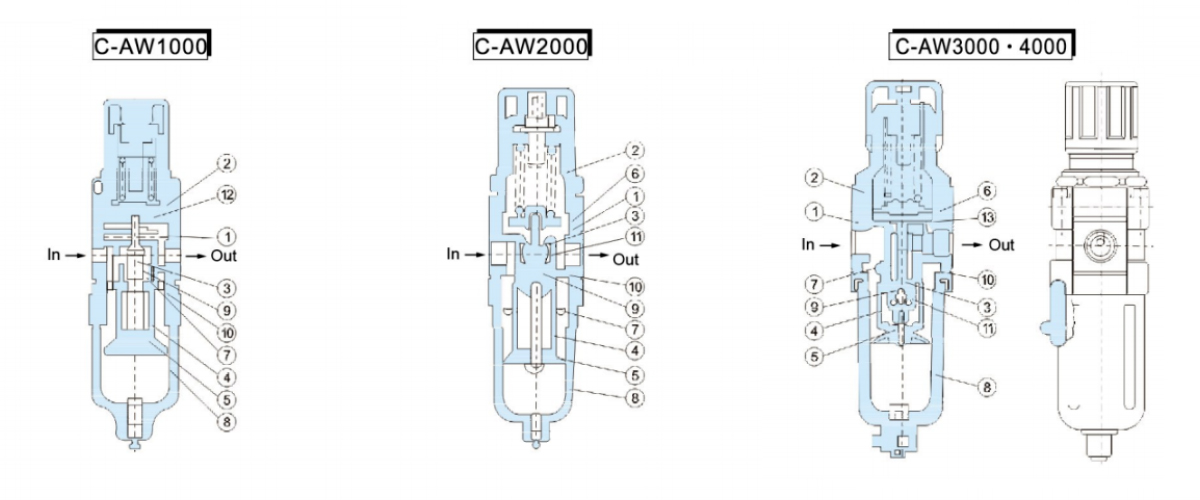

  • Hauptkomponenten
    Artikel Name Material Bemerkung
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Körper Zinkdruckguss Aluminiumdruckguss Aluminiumdruckguss Weiß
    2 Motorhaube Metacetaldehyd Aluminiumdruckguss Schwarz

    Komponenten
    Artikel Name Material Teilenummer
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Ventilbaugruppe Messing NBR - - - - -
    4 Filterelement Harz - - - - -
    5 Schott ABS - - - - -
    6 Membranbaugruppe NBR - - - - -
    7 Ablenkplatte ABS - - - - -
    8 Schüsselmontage Polycarbonat - - - - -
    9 Ventilfeder Edelstahl - - - - -
    10 Körper O-ring NBR - - - - -
    11 Ventil-O-Ring NBR - - - - -
    12 MEIN-Ring NBR - - - - -
    13 O-Ring NBR - - - - -

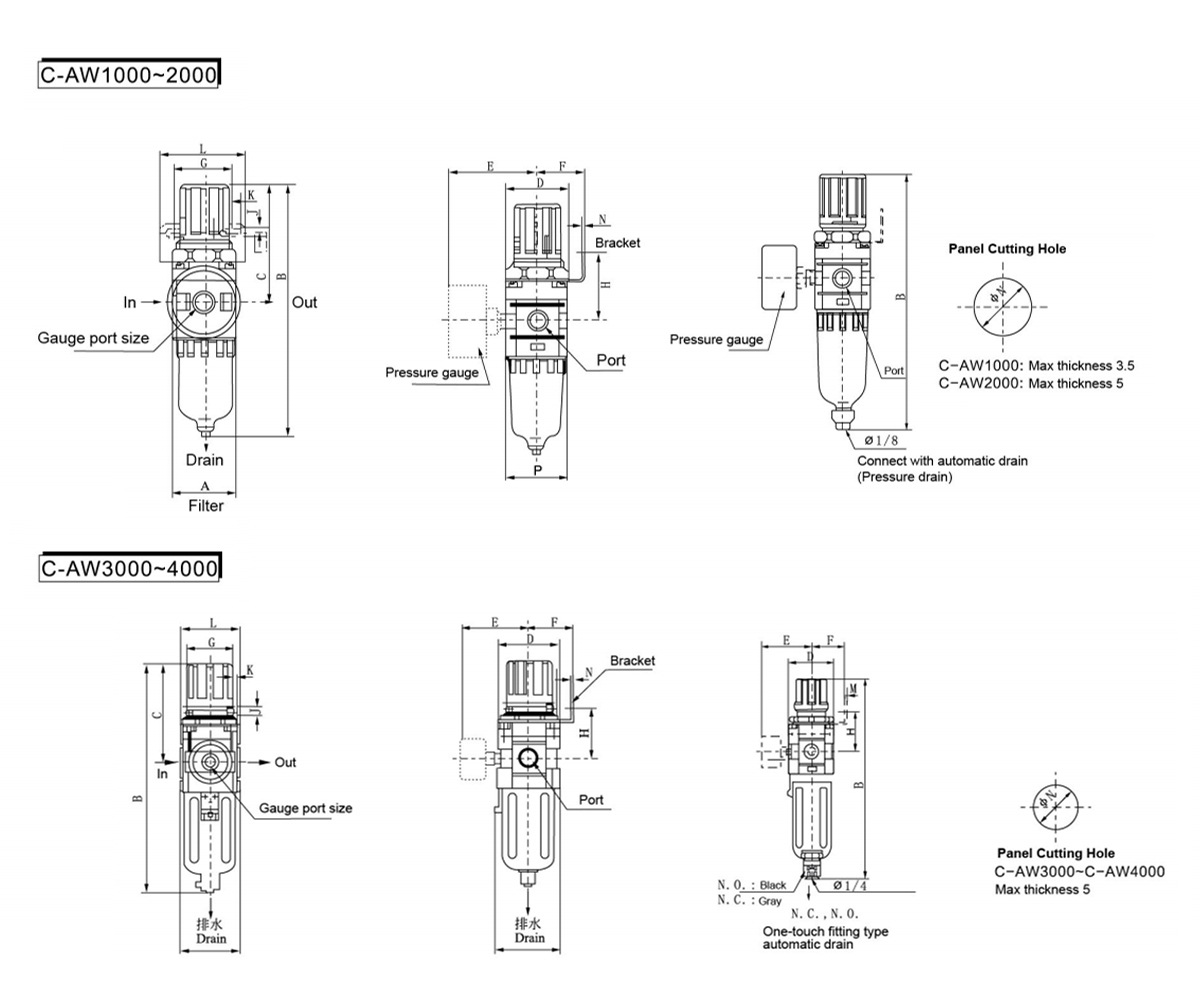

    Modell Hafen
    Größe     		A B C D E F G H J K L M N P Verbinde dich mit
    Automatischer Abfluss
    B
    C-AW1000 M5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
