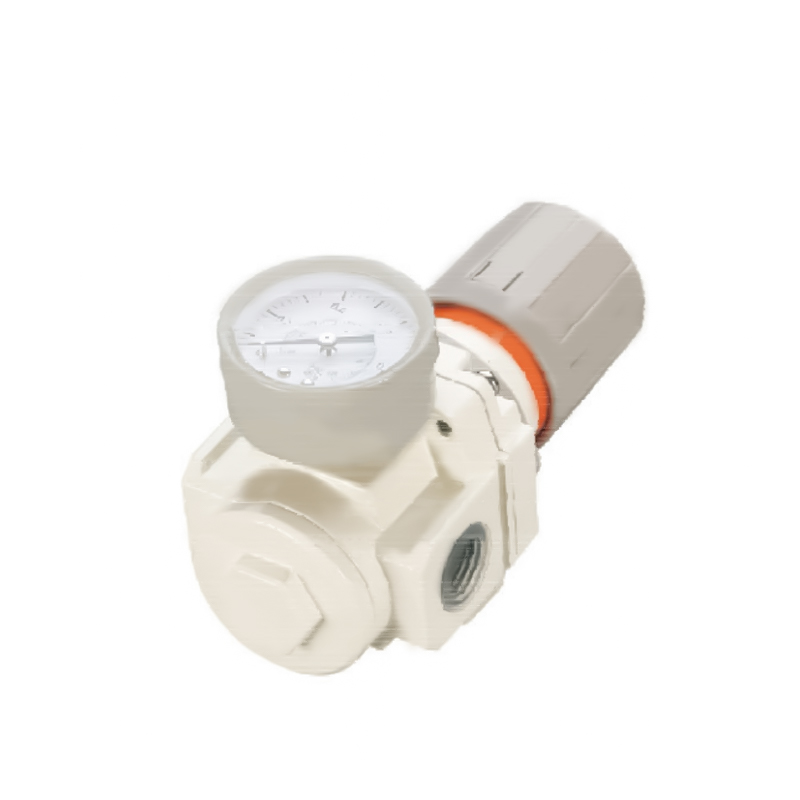

AR Series Pressure Regulator
  • AR Series Pressure Regulator
Modulares F.R.L. Einheiten AC-Serie

AR Series Pressure Regulator

Der Druckregler der AR-Serie ist eine Druckmanagementsystemkomponente im Bereich der industriellen Flüssigkeitskontrolle. Es erreicht eine präzise Steuerung des Mitteldrucks durch einen dynamischen Ausgleichsmechanismus und eignet sich für stabile Druckanforderungen unter verschiedenen komplexen Arbeitsbedingungen. Sein Design kombiniert strukturelle Redundanz und Prinzipien zur Optimierung der Fluiddynamik, um eine konsistente Ausgabe des Systemdrucks sicherzustellen.

Kernfunktionen

1. Druckanpassungsfähigkeit bei vollem Zustand

- Eingebauter mehrstufiger Druckausgleichsmechanismus gleicht Durchflussschwankungen und Störungen des vorgeschalteten Drucks durch ein adaptives Ventilkern-Rückkopplungssystem aus, stellt einen stabilen Druckbereich her und schützt Endgeräte vor plötzlichen Druckstößen.

2. Systemintegrationsfreundliche Architektur

- Durch die Verwendung eines modularen Schnittstellentopologiedesigns unterstützt es die axiale/radiale mehrdimensionale Rohrleitungskonfiguration, ist mit Standard-Industrieflanschen und Schnellverbindungssystemen kompatibel und reduziert die Komplexität der Bereitstellung und die Kosten für den Umbau der Rohrleitung erheblich.

3. Skalierbare Druckgradientenabdeckung

- Bietet eine Reihe von Produktmatrix für alle Druckstufen, die die Feinabstimmung von Niederdrücken bis hin zu Hochdruckunterdrückungsszenarien abdeckt, und unterstützt Benutzer bei der flexiblen Anpassung von Ventilkörperlösungen für entsprechende Druckbereiche entsprechend den Systemdruckschwellen.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Schmierstoffgeber der AL-Serie
WEITER：Luftfilter der AF-Serie
  • Beweisdruck 1.5Mpa{15.3kgf/cm²}
    Maximaler Betriebsdruck 1.0Mpa{10.2kgf/cm²}
    Umgebungs- und Flüssigkeitstemperatur 5~60℃
    Stellen Sie den Druckbereich ein C-AR1000: 0,05–0,7 MPa (0,51–7,1 kgf/cm²)
    C-AR2000~5000:0,05~0,85 MPa (0,51~8,7 kgf/cm²)
    Anmerkung: C-AR2000~5000 hat auch den Druckbereich: 0,02~0,2 MPa (Kgf/m²)

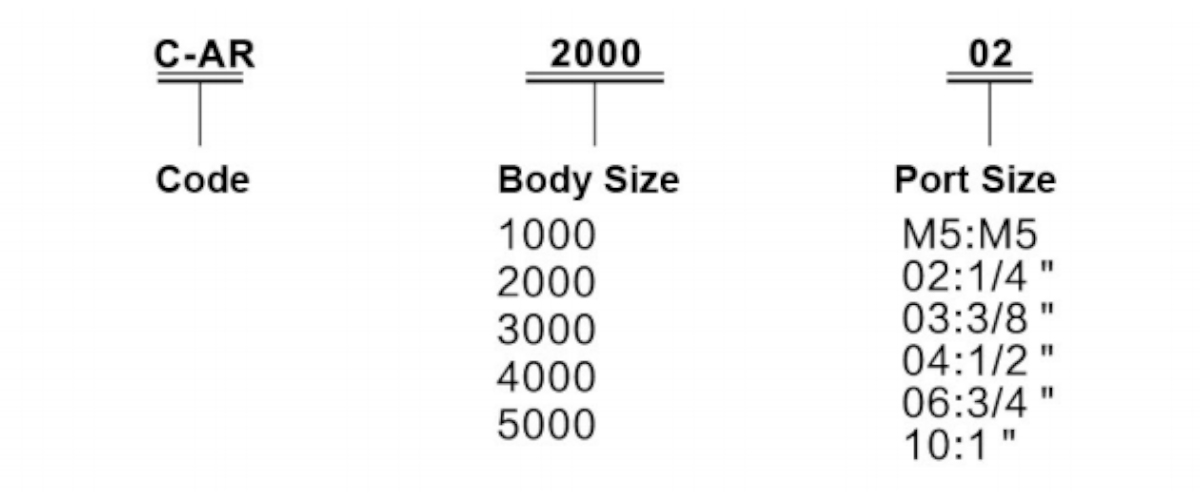

    Modell Spezifikation
    Nenndurchfluss (l/min) Anschlussgröße Rc(PT) Manometergröße Rc(PT) Gewicht (kgf)
    C-AR1000-M5 100 M5×8 1/16 0.08
    C-AR2000-02 550 1/4 1/8 0.27
    C-AR3000-02 2500 1/4 1/8 0.41
    C-AR3000-03 2500 3/8 1/8 0.41
    C-AR4000-03 6000 3/8 1/4 0.84
    C-AR4000-04 6000 1/2 1/4 0.84
    C-AR4000-06 6000 3/4 1/4 0.94
    C-AR5000-06 8000 3/4 1/4 1.19
    C-AR5000-10 8000 1 1/4 1.19
    Anmerkung: Druckversorgung 0,7 MPa (7,1 kgf/cm²), zweiter Einstelldruck beträgt 0,5 MPa (5,1 kgf/cm²)

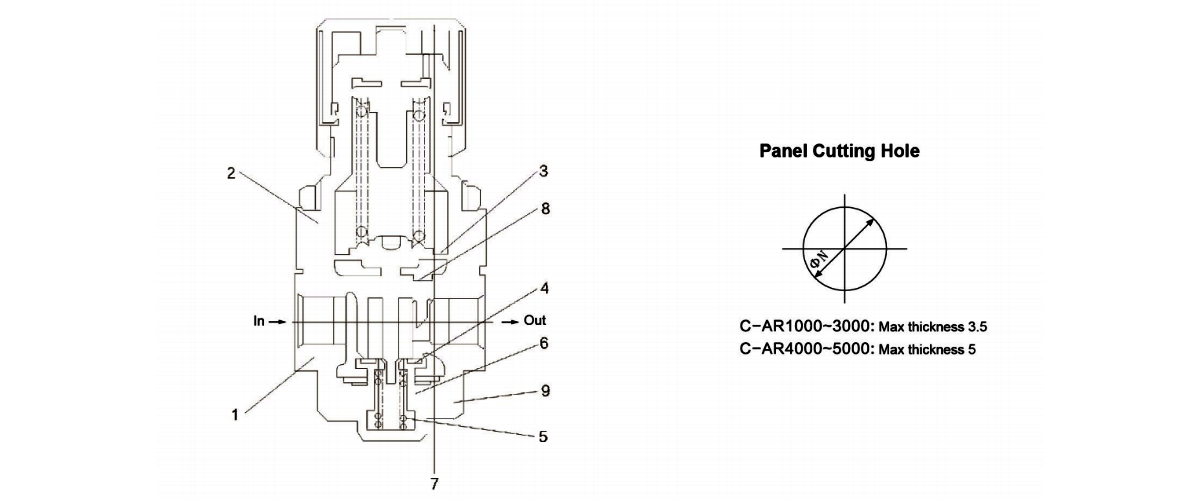

  • Hauptkomponenten
    Artikel Name Material Bemerkung
    C-AR1000~2000 C-AR3000 C-AR4000 ~ C-AR5000
    1 Körper Zinkdruckguss Aluminiumdruckguss Aluminiumdruckguss Weiß
    2 Motorhaube Metacetaldehyd Aluminiumdruckguss Schwarz

    Komponenten
    Artikel Name Material Teilenummer
    C-AR1000 C-AR2000 C-AR3000 C-AR4000 C-AR4000-06 C-AR5000
    3 Membranmontage NBR - - - - - -
    4 Ventilbaugruppe Messing NBR - - - - - -
    5 Ventilfeder Edelstahl - - - - - -
    6 O-Ring NBR - - - - - -
    7 Min. Federring NBR - - - - - -
    8 O-Ring NBR - - - - - -
    9 O-Ring NBR - - - - - -
    10 Einstellfeder - - - - - - -
    11 Auslassventil - - - - - - -

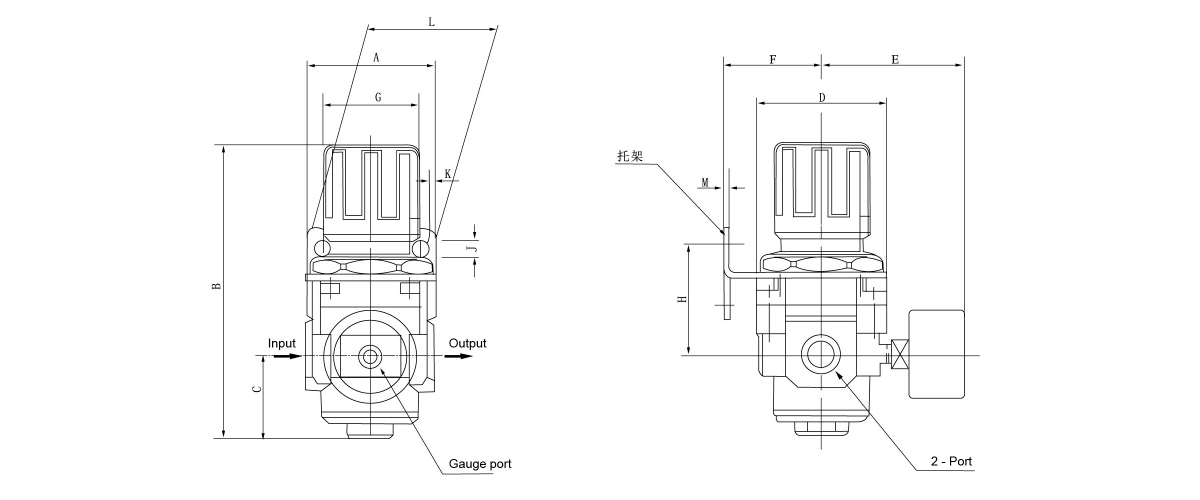

    Modell A B C D E F G H J K L M N
    C-AR1000 M5×0,8 30 61.5 11 25 26 25 28 30 4.5 6.5 40 2.0 20.5
    C-AR2000 1/4 40 95 17 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5
    C-AR3000 1/4 ·3/8 53 127.5 35 53 60.8 41 41 46 6.5 8.0 53 2.3 42.5
    C-AR4000 3/8 · 1/2 70 149.5 37.5 70 65.5 50 50 54 8.5 10.5 70 2.3 52.5
    C-AR4000-06 3/4 75 154.5 40.5 70 69.5 50 50 56 8.5 10.5 70 2.3 52.5
    C-AR5000 3/4 ·1 90 168 48 90 75.5 70 70 65.8 11 13 90 3.2 52.5
