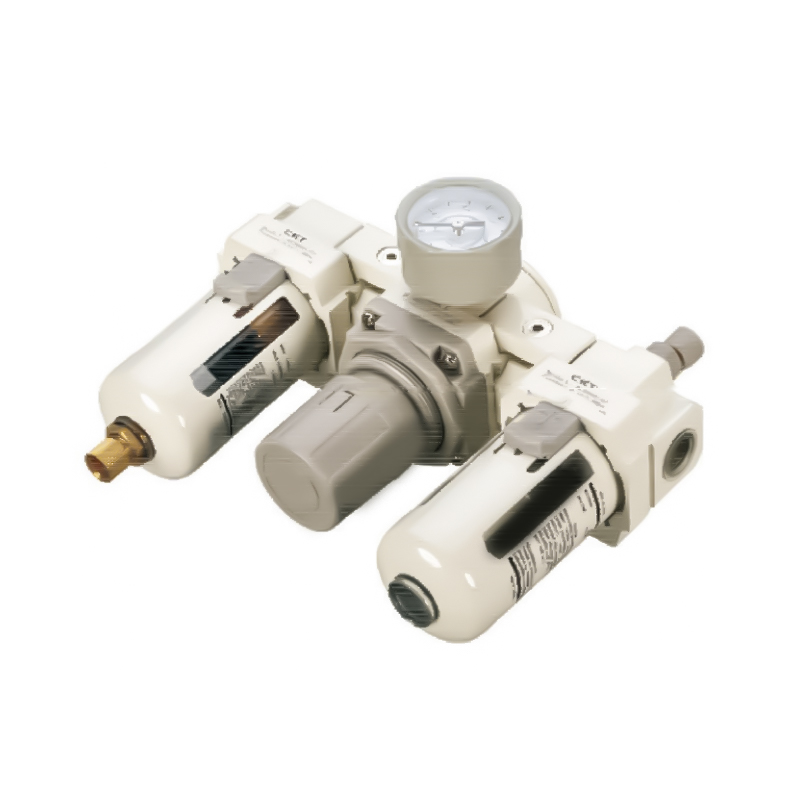

Filterkombination der AC-Serie (dreiteilig)
  • Filterkombination der AC-Serie (dreiteilig)
Modulares F.R.L. Einheiten AC-Serie

Filterkombination der AC-Serie (dreiteilig)

Die Filterkombination der AC-Serie (dreiteilig) ist die zentrale Grundeinheit für die Luftvorbehandlung in industriellen Pneumatiksystemen. Es integriert typischerweise drei Funktionen: Verunreinigungsfiltration, Druckregulierung und Antriebsschmierung. Es stellt ein sauberes, stabiles und geeignetes Arbeitsmedium für nachgeschaltete pneumatische Komponenten bereit und gewährleistet so die Zuverlässigkeit und Lebensdauer des Systembetriebs.

Kernfunktionen:

1. Ausgezeichnete mittlere Sauberkeit: Es verfügt über eine effiziente Fähigkeit zum Auffangen von Verunreinigungen, kann Feststoffpartikel und flüssigen Wassernebel in der Luftquelle effektiv herausfiltern und die potenzielle Beschädigung von Präzisionskomponenten erheblich reduzieren.

2. Stabiler Druckausgang: Der eingebaute Druckregulierungsmechanismus arbeitet zuverlässig, kann den erforderlichen Arbeitsdruck des Systems genau einstellen und aufrechterhalten und die Auswirkungen von vorgeschalteten Druckschwankungen auf nachgeschaltete Geräte wirksam abfedern.

3. Optimierte Schmierungskontrolle: Sein Ölnebeldesign ist auf Effizienz ausgerichtet und kann eine stabile und kontrollierbare Schmierstoffzerstäubung mit einem geringeren Luftstrom erreichen, wodurch sichergestellt wird, dass die Aktuatoren vollständig und wirtschaftlich geschmiert werden. Schutz.

4. Flexible Spezifikationsanpassung: Bieten Optionen für die Serien 2000/3000/4000/5000, die von einfachen Anwendungen bis hin zu anspruchsvolleren Arbeitsbedingungen reichen und sich einfach an die Systemlast und die Durchflussanforderungen anpassen und auswählen lassen.

5. Umfangreiche Schnittstellenkompatibilität: Unterstützt 1/8", 1/4", 3/8", 1/2", 3/4", 1" und andere Standardrohrdurchmesser, lässt sich leicht mit Pneumatikrohren unterschiedlicher Spezifikationen verbinden und integrieren und vereinfacht die Installation vor Ort.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Kein vorheriger Artikel
WEITER：Filterkombination der AC-Serie (zweiteilig)
  • Beweisdruck 1.5Mpa{15.3kgf/cm²}
    Maximaler Betriebsdruck 1.0Mpa{10.2kgf/cm²}
    Umgebungs- und Flüssigkeitstemperatur 5~60℃
    Sieböffnung 5μm
    Empfehlen Sie Schmierung ISOVG32 oder gleichwertig
    Schüsselmaterial Polycarbonat
    Schüsselschutz C-AC1000~2000 (ohne)        C-AC3000~5000 (mit)
    Stellen Sie den Druckbereich ein C-AC1000: 0,05–0,7 MPa (0,51–7,1 kgf/cm²)
    C-AC2000~5000:0,05~0,85 MPa (0,51~8,7 kgf/cm²)
    Bemerkung: 2,10,20,40,70,100μm   für   optional

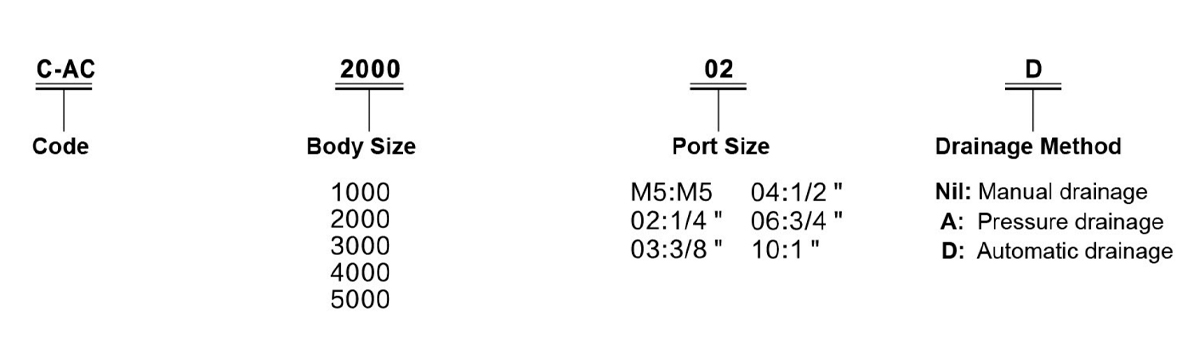

    Modell Spezifikation
    Komponenten Bewerteter Durchfluss
    (l/min)     		Portgröße
    Rc(PT)     		Manometer
    Portgröße
    Rc(PT)     		Gewicht
    (Kgf)
    Manueller Abfluss Automatische Entleerung Filtern Regulator Schmierung
    C-AC1000-M5 C-AC1000-M5D C-AF1000 C-AR1000 C-AL1000 90 M5×8 1/16 0.26
    C-AC2000-02 C-AC2000-02D C-AF2000 C-AR2000 C-AL2000 500 1/4 1/8 0.74
    C-AC3000-02 C-AC3000-02D C-AF3000 C-AR3000 C-AL3000 2000 1/4 1/8 1.18
    C-AC3000-03 C-AC3000-03D C-AF3000 C-AR3000 C-AL3000 2000 3/8 1/8 1.18
    C-AC4000-03 C-AC4000-03D C-AF4000 C-AR4000 C-AL4000 4000 3/8 1/4 2.14
    C-AC4000-04 C-AC4000-04D C-AF4000 C-AR4000 C-AL4000 4000 1/2 1/4 2.14
    C-AC4000-06 C-AC4000-06D C-AF4000 C-AR4000 C-AL4000 4500 3/4 1/4 2.47
    C-AC5000-06 C-AC5000-06D C-AF5000 C-AR5000 C-AL5000 5000 3/4 1/4 3.82
    C-AC5000-10 C-AC5000-10D C-AF5000 C-AR5000 C-AL5000 5000 1 1/4 3.82
    Hinweis: 1. Der standardmäßige automatische Ablass ist normalerweise geöffnet (N.O.). Die C-AC3000~5000-Serie bietet auch eine Öffneroption (N.C.). Der minimale Betriebsdruck beträgt: normalerweise offen – 0,1 MPa (1 kgf/cm²), normalerweise geschlossen – 0,15 MPa (1,5 kgf/cm²).
    2. Unter einem Versorgungsdruck von 0,7 MPa (7,1 kgf/cm²).

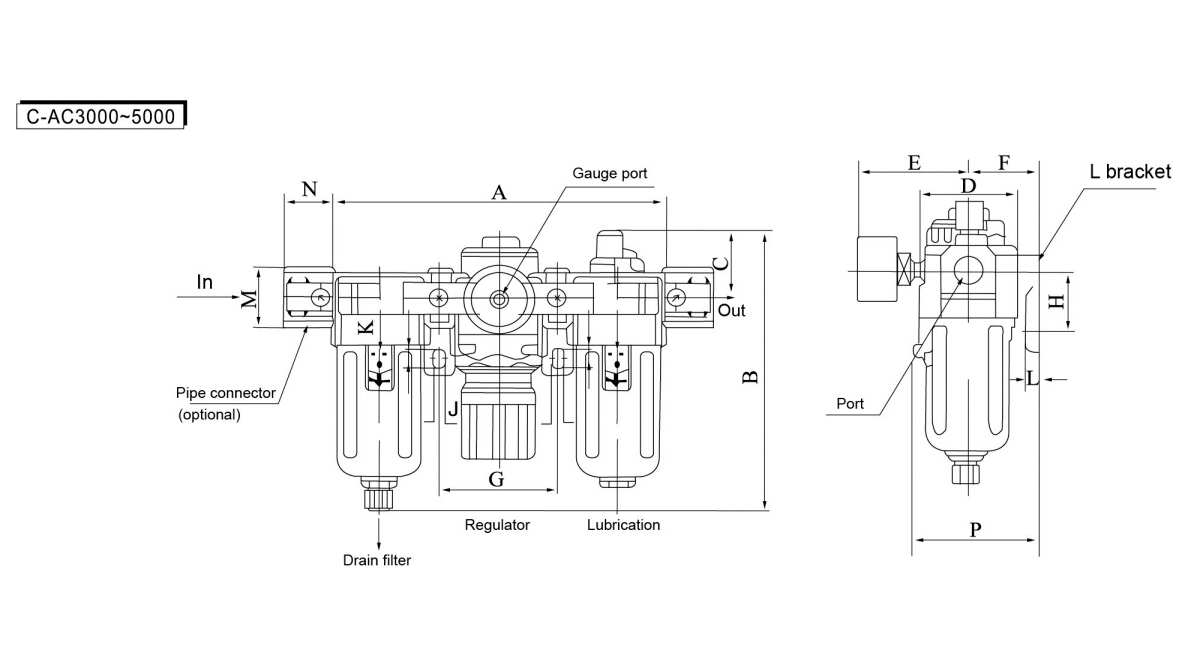

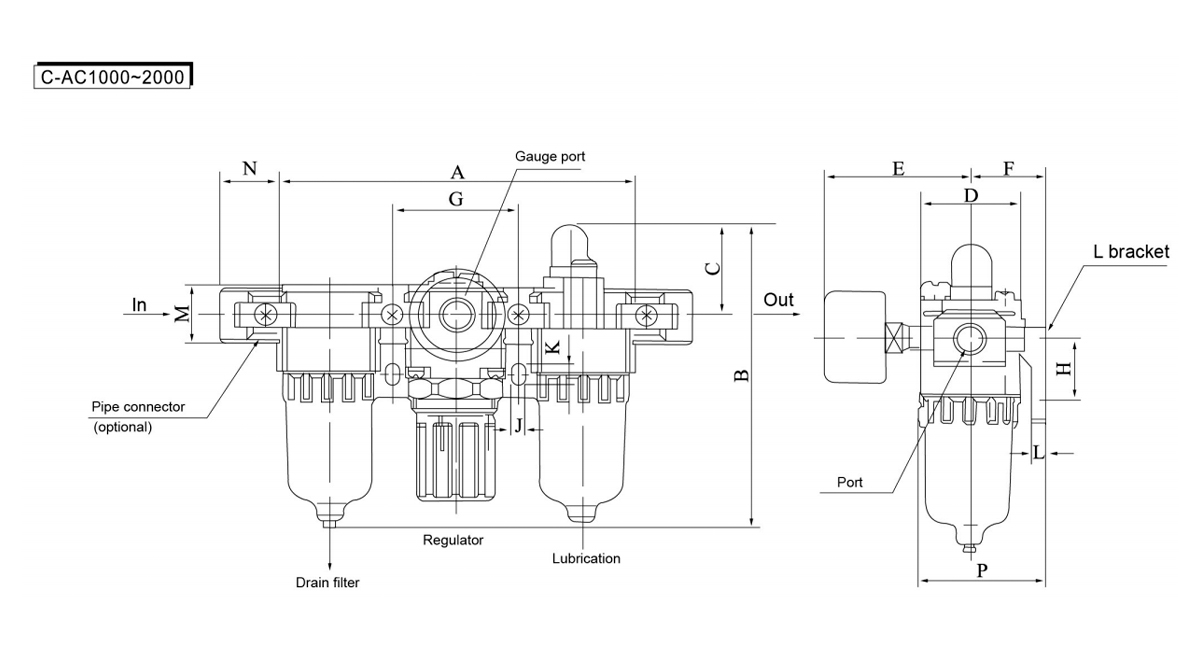

  • Modell Portgröße A B C D E F G H J K L M N P Verbinde dich mit
    Automatische Entleerung
    B
    C-AC1000 M5×0,8 91 84.5 25.5 25 26 25 33 20 4.5 7.5 5 17.5 16 38.5 105
    C-AC2000 1/4 140 125 38 40 56.8 30 50 24 5.5 8.5 5 22 23 50 147.5
    C-AC3000 1/4 ·3/8 181 156.5 38 53 60.8 41 64 35 7 11 7 34.2 26 70.5 194
    C-AC4000 3/8 · 1/2 238 191.5 41 70 65.5 50 84 40 9 13 7 42.2 33 88 229
    C-AC4000-06 3/4 253 193 40.5 70 69.5 50 89 40 9 13 7 46.2 36 88 230.5
    C-AC5000 3/4 ·1 300 271.5 48 90 75.5 70 105 50 12 16 10 55.2 40 115 309.5
