Mini-Zylinder aus Edelstahl der MA-Serie Lieferanten

Zuhause / Produkte / Luftzylinder / Mini-Zylinder / Mini-Zylinder aus Edelstahl der MA-Serie

Mini-Zylinder aus Edelstahl der MA-Serie Mini-Zylinder aus Edelstahl der MA-Serie
  • Mini-Zylinder aus Edelstahl der MA-Serie
  • Mini-Zylinder aus Edelstahl der MA-Serie
Mini-Zylinder

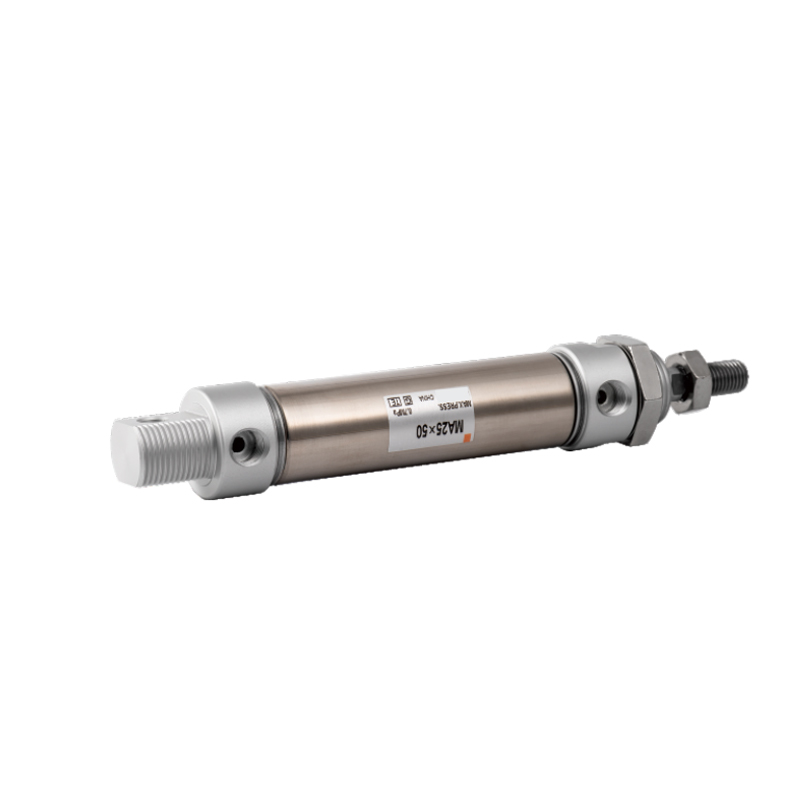

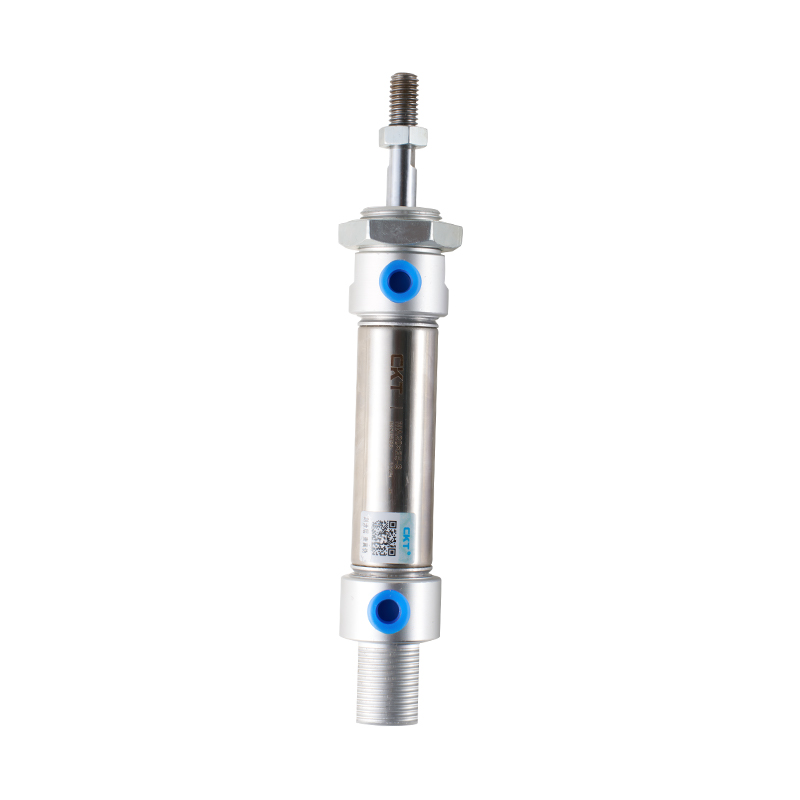

Mini-Zylinder aus Edelstahl der MA-Serie

1. Die Kolbendichtung verfügt über eine speziell geformte Zwei-Wege-Dichtungsstruktur mit kompakter Größe und Ölspeicherfunktion;
2. Die vorderen und hinteren Abdeckungen sind mit festen Antikollisionspolstern ausgestattet, um den Umkehrstoß des Zylinders zu reduzieren.
3. Eine Vielzahl von Formen der hinteren Abdeckung machen die Zylinderinstallation bequemer;
4. Die vordere und hintere Abdeckung sowie der Zylinderkörper aus Edelstahl verfügen über eine genietete Rollstruktur mit zuverlässiger Verbindung.
5. Der Zylinderkörper besteht aus einem hochpräzisen Edelstahlrohr mit hoher Festigkeit und Korrosionsbeständigkeit.
6. Kunden können zwischen Zylindern verschiedener Spezifikationen und Zylinderinstallationszubehör wählen.
7. Alle Zylinder dieser Serie sind mit Magneten befestigt.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Minizylinder aus Aluminiumlegierung der MAL-Serie
WEITER：Edelstahl-Minizylinder der CM2-Serie (einfachwirkend)
  • Innendurchmesser (mm) 16 20 25 32 40 50 63
    Aktionstyp MSAI  MTA Einfachwirkender Typ -
    MÄRZ - Hin- und hergehender Typ
    MAI  MADI  MAJ Hin- und hergehender Typ -
    MACI  MACDI   MACJ - Doppelt wirkender Dämpfungstyp
    Arbeitsmedium Luft
    Betriebsdruckbereich Hin- und hergehender Typ 0,1–1,0 MPa (15–145 psi)
    Einfachwirkender Typ 0,2–1,0 MPa (28–145 psi)
    Garantierte Druckfestigkeit 1,5 MPa (215 Psi)
    Betriebstemperaturbereich °C -20~70
    Betriebsgeschwindigkeitsbereich Einfachwirkender Typ:50~800mm/s
    Wiederkehrender Typ: 30 ~ 800 mm/s
    Reisetoleranzbereich 0~150*10        >150 14
    Puffertyp C-MAC-, C-MACD-, C-MACJ-Serie: Einstellbare Pufferung;
    Weitere Serien: Antikollisionspads
    *Übernahmedurchmesser M5×0,8 PT1/8 PT1/4
    *Für den Anschluss stehen NPT- und G-Gewindetypen zur Verfügung.

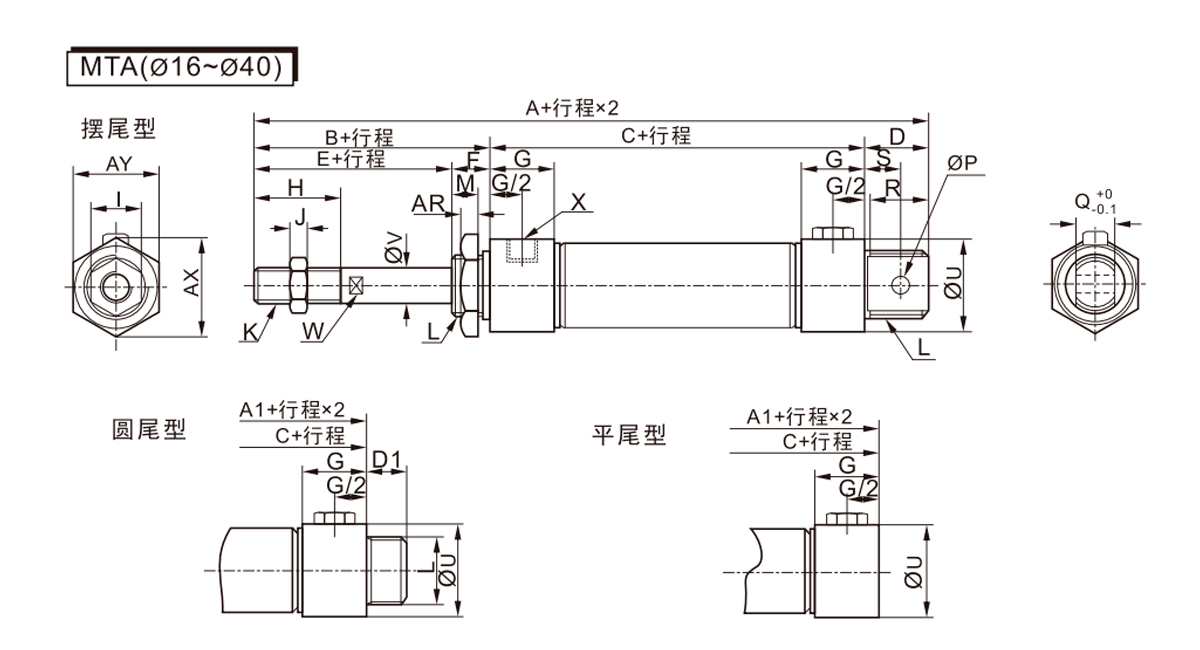

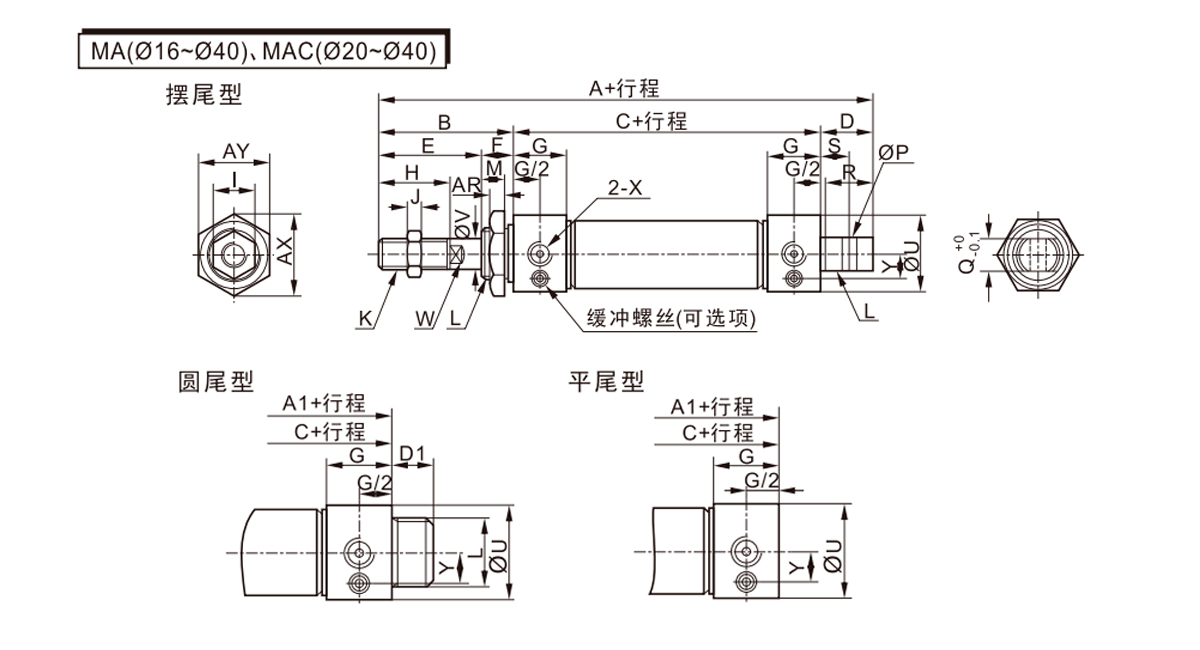

  • Innendurchmesser/Symbol A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X AR AXTTTTT AY Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 8 M5×0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

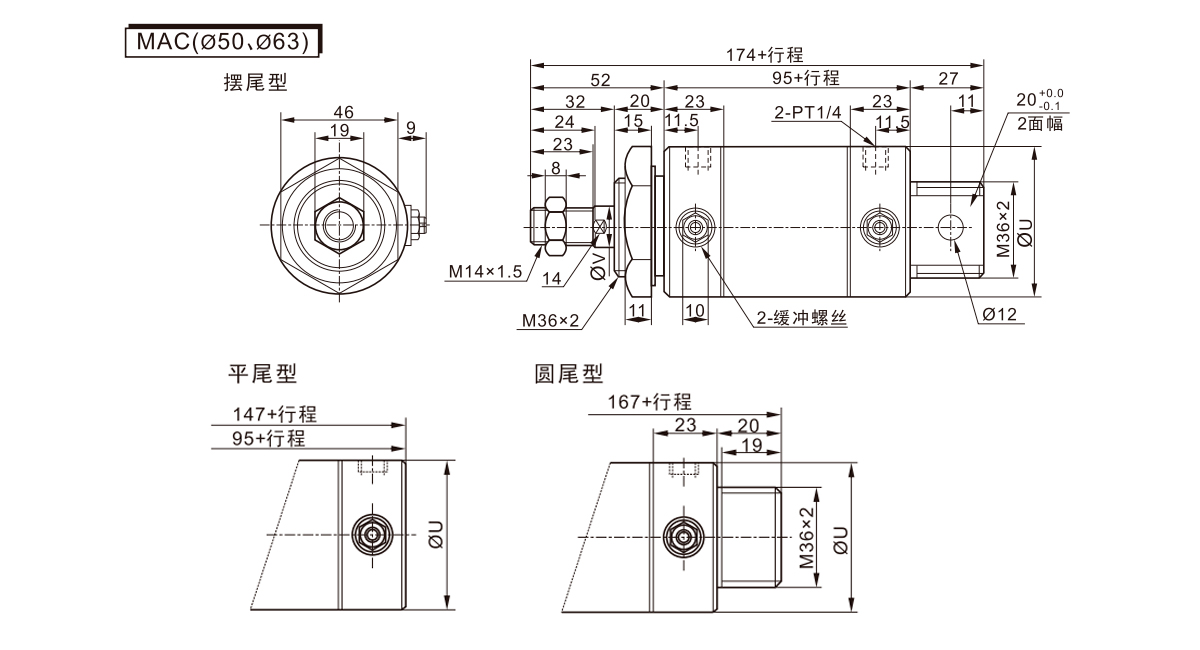

    Zylinderdurchmesser/Symbol U V
    50 53 16
    63 67 16

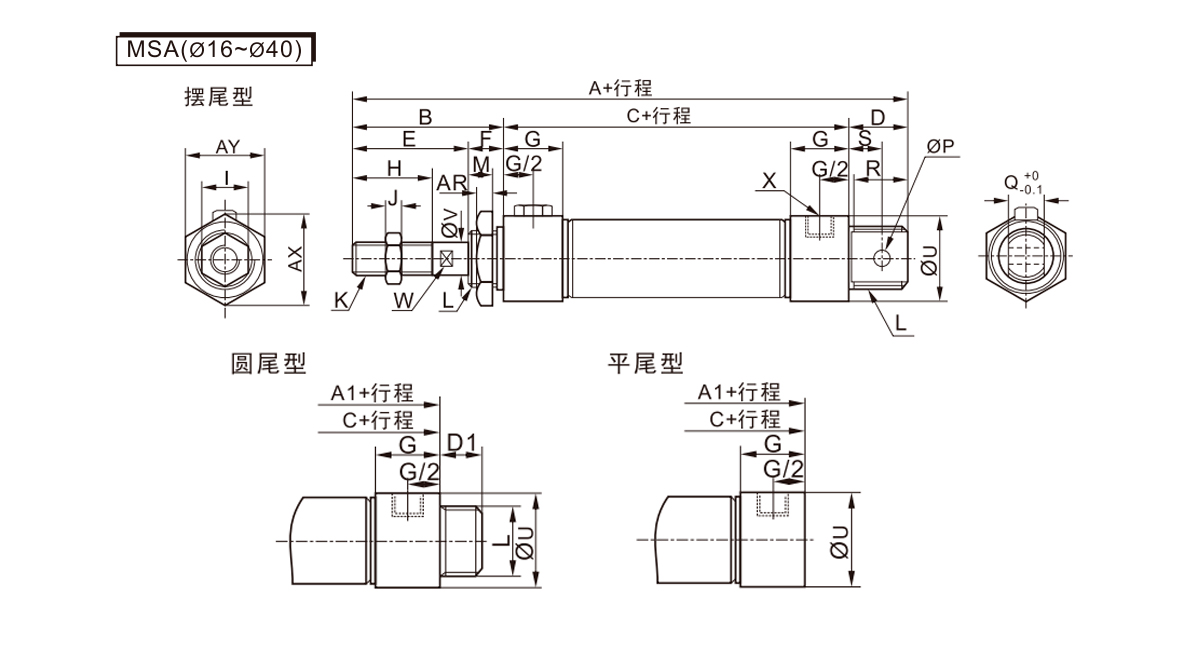

    Symbol A A1 B C D D1 E F G H I
    Innendurchmesser/Hub ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Innendurchmesser/Symbol J K L M P Q R S U V W X AR AXTTTTT AY
    16 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 5 25 22
    20 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

    Symbol A A1 B C D D1 E F
    Innendurchmesser/Hub ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Innendurchmesser/Symbol G H I J K L M P Q R S U V W X AR AXTTTTT AY
    16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 6 25 22
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

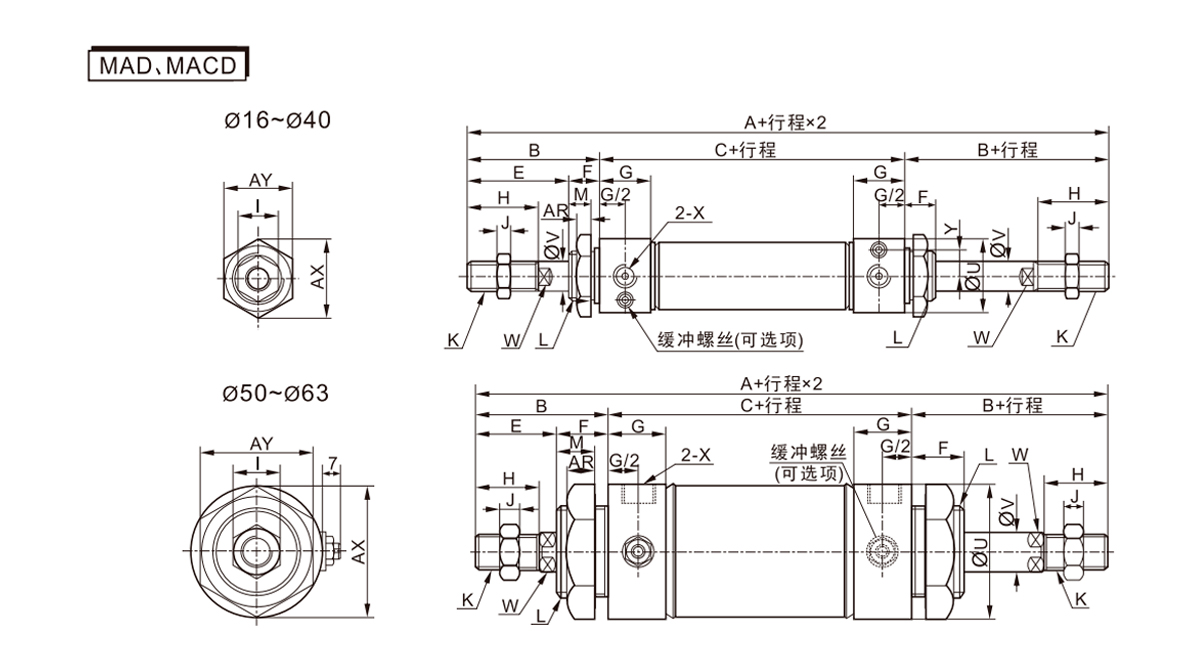

    Innendurchmesser/Symbol A B C E F G H I J K L M U V W X AR AXTTTTT AY Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1,25 M30×2,0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2,0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2,0 15 67 16 14 PT1/4 11 53 46 -

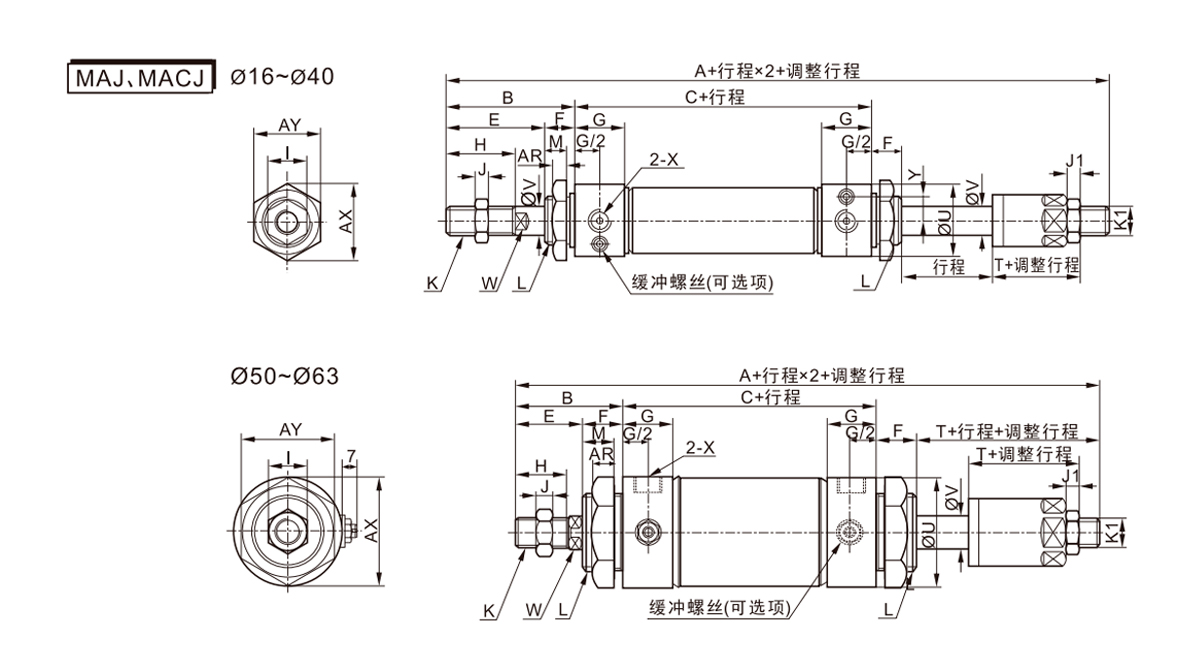

    Innendurchmesser/Symbol A B C E F G H I J J1 K K1 L M U V W X AR AXTTTTT AY Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1,25 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1,25 M12×1,25 M30×2,0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2,0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2,0 15 67 16 14 PT1/4 11 53 46 - 28

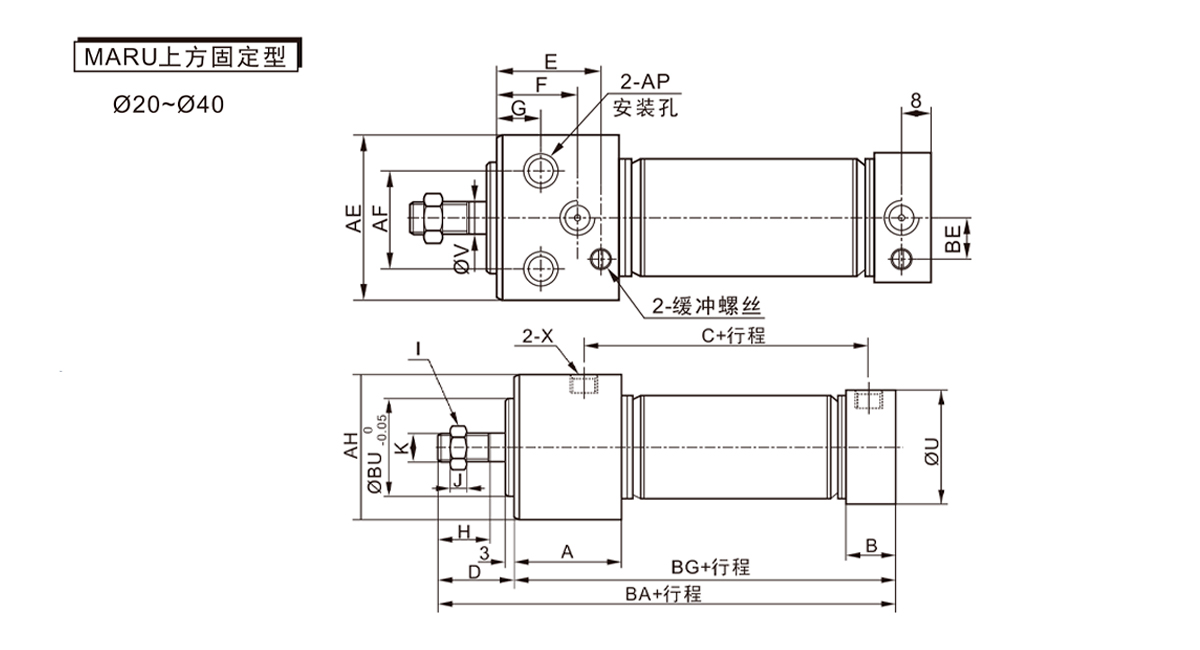

    Innendurchmesser/Symbol A B C D E F G H I J K U V X AE AF AP AH BA SEIN BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1,25 27 8 PT1/8 33.5 21 Ø9,5
    Tiefe 6,5
    Durchgangsloch: Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1,25 30 10 PT1/8 39 25 Ø11,0
    Tiefe 7,5
    Durchgangsloch: Ø6,6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1,25 35 12 PT1/8 47 30 Ø14,0
    Tiefe 10
    Durchgangsloch: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1,5 41.6 16 PT1/8 58.5 38 Ø17,5
    Tiefe 12,5
    Durchgangsloch: Ø11     		52.3 132.6 15 97.6 32

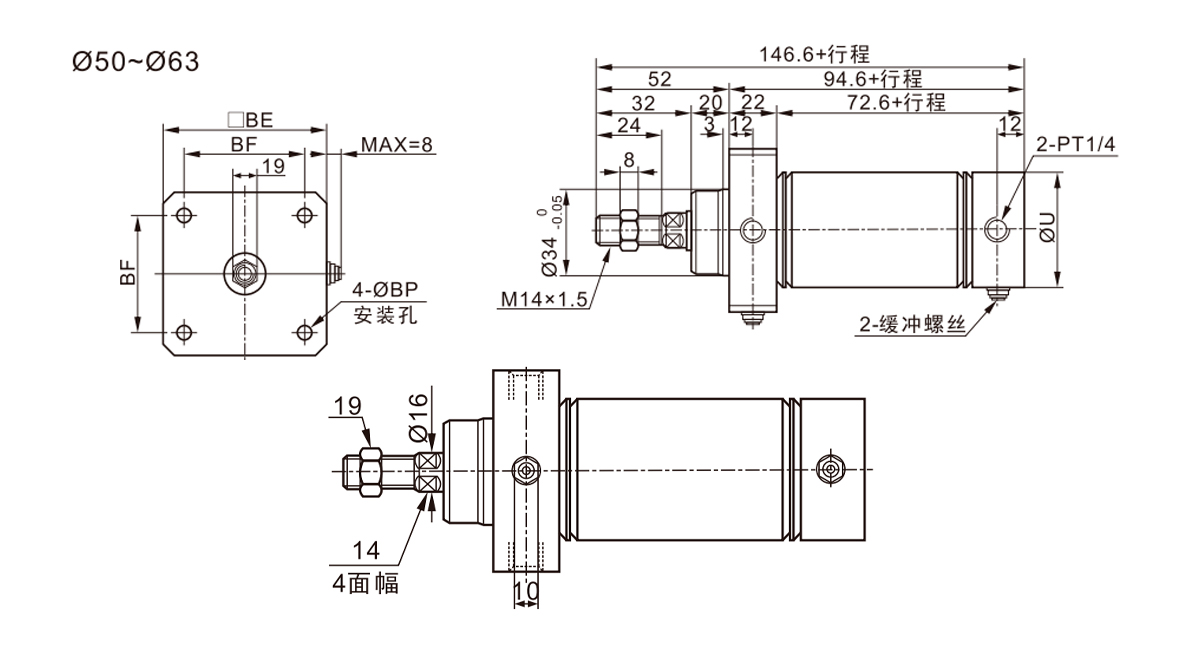

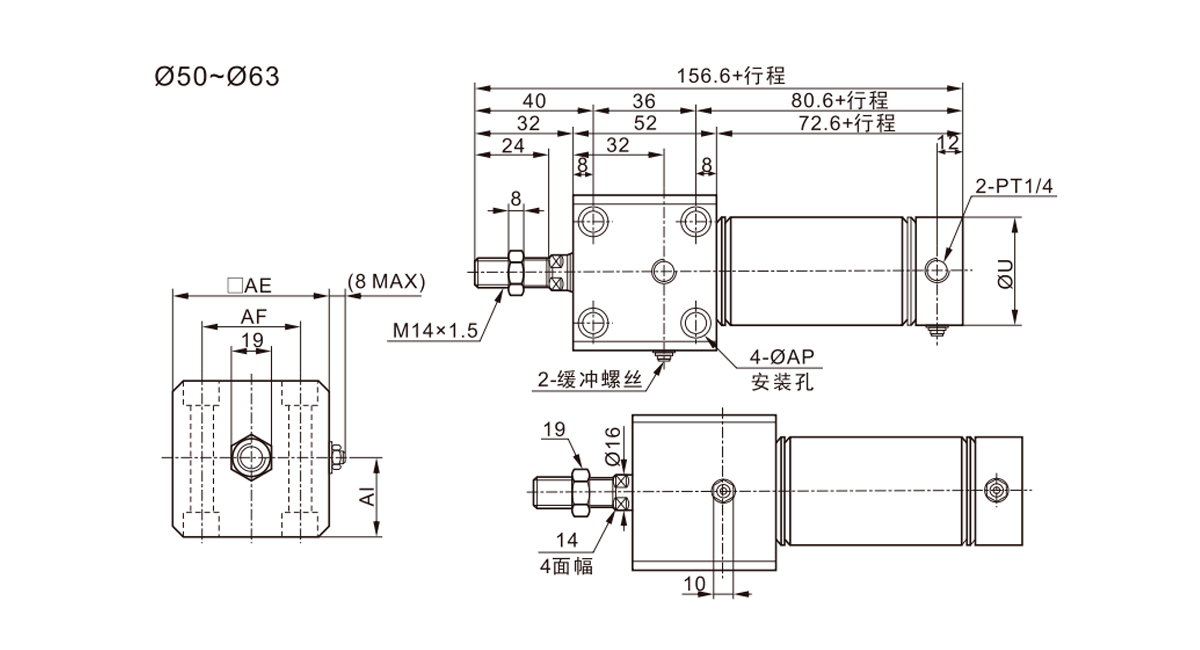

    Innendurchmesser/Symbol U AE AF Al AP
    50 53 62 44 31 Bilateral: 011,0 dp 6,5
    Durchgangsloch: 06.6
    63 67 74 48 37 Doppelseitig: Ø14,0 dp 8,5
    Durchgangsloch: Ø9,0

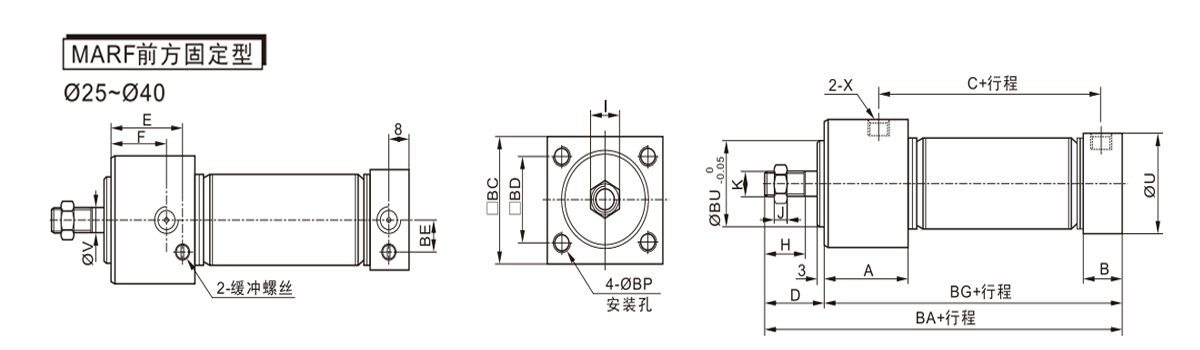

    Innendurchmesser/Symbol A B C D E F H 1 J K U V X BA Chr BD SEIN BG BP BU
    20 29 16 59 31 24 22 20 13 5 M8×1,25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0,8 tief9 20
    25 29 16 59 33 24 22 22 17 9 M10×1,25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1,0 Deep11 26
    32 29 16 59 33 25 22 22 17 6 M10×1,25 35 12 PT1/8 122 42.5 30 12 89 M6×1,0 Deep11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1,5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1,25 Deep14 32

    Innendurchmesser/Symbol U SEIN BF BP
    50 53 62 48 6.6
    63 67 74 58 9

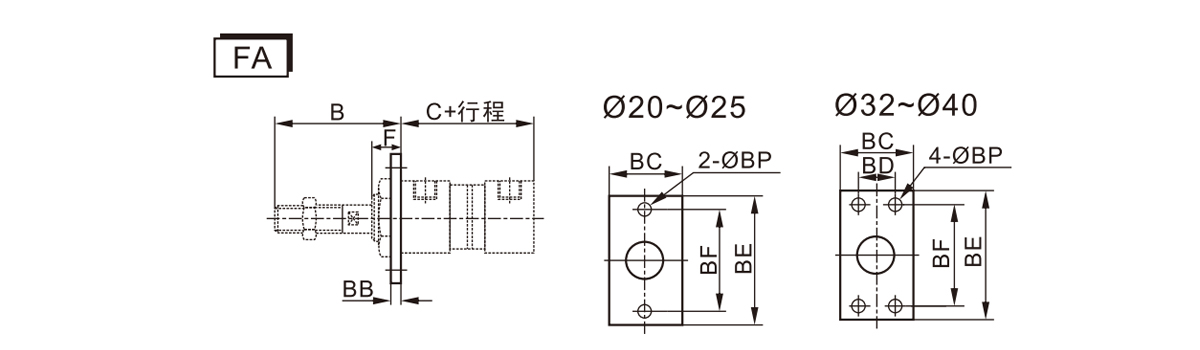

    Symbol B C (MA-Serie) C (MSA-Serie) BB Chr BD SEIN BF BP F
    Bohrung/Hub 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

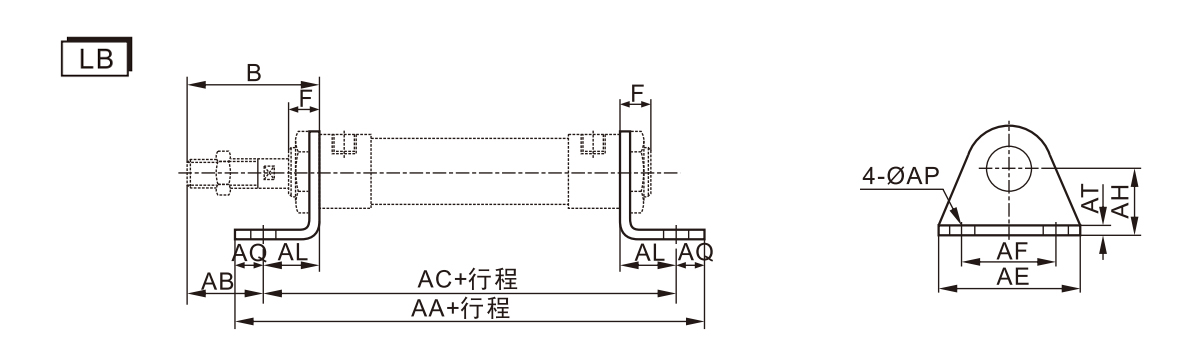

    Symbol B F AA (MA-Serie) AA (MSA-Serie) AB AC (MA-Serie) AC (MSA-Serie) AE AF AL AQ AP AT AH
    Bohrung/Hub 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

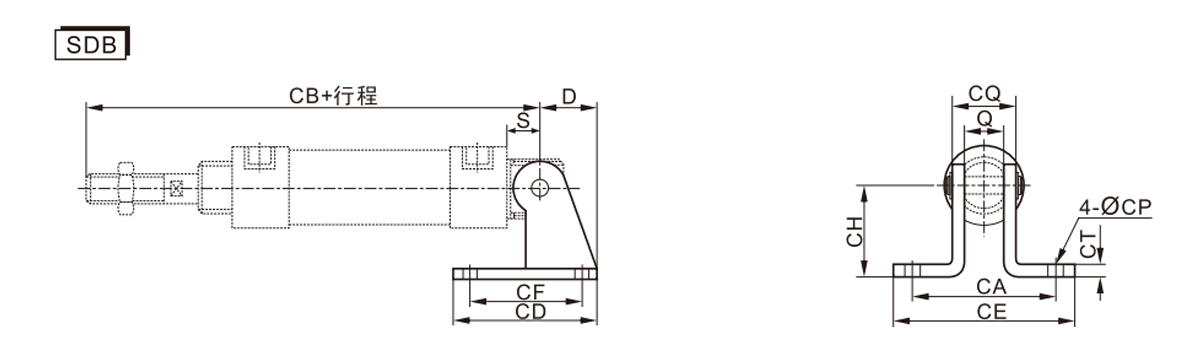

    Symbol D S Q CA CB (MA-Serie) CB (MSA-Serie) CD CE CF CH CT CP CQ
    Bohrung/Hub 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
