Edelstahl-Minizylinder der CM2-Serie (doppeltwirkend) Lieferanten

Zuhause / Produkte / Luftzylinder / Mini-Zylinder / Edelstahl-Minizylinder der CM2-Serie (doppeltwirkend)

Edelstahl-Minizylinder der CM2-Serie (doppeltwirkend) Edelstahl-Minizylinder der CM2-Serie (doppeltwirkend)
  • Edelstahl-Minizylinder der CM2-Serie (doppeltwirkend)
  • Edelstahl-Minizylinder der CM2-Serie (doppeltwirkend)
Mini-Zylinder

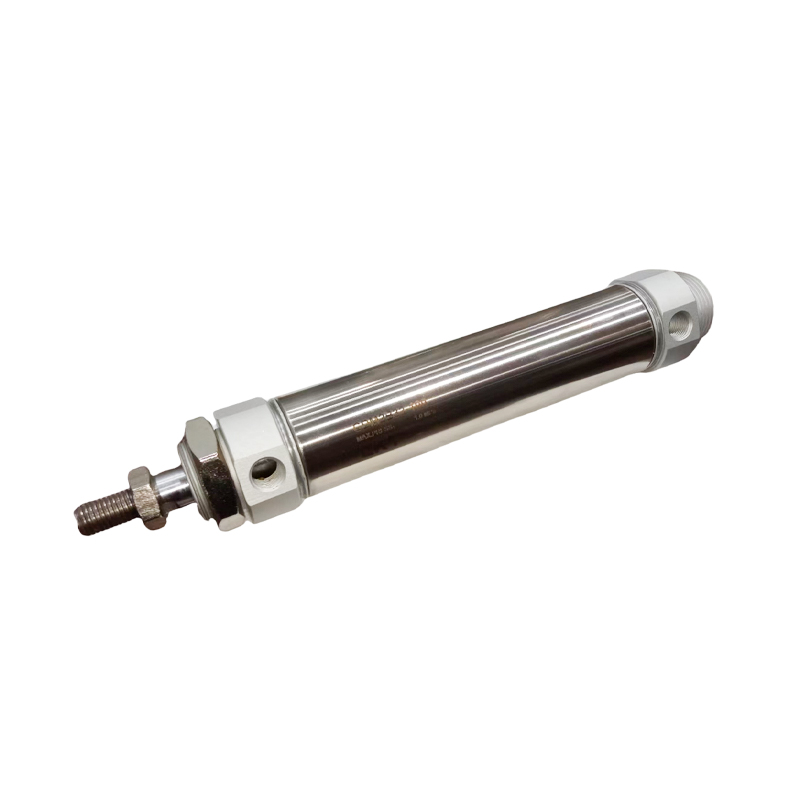

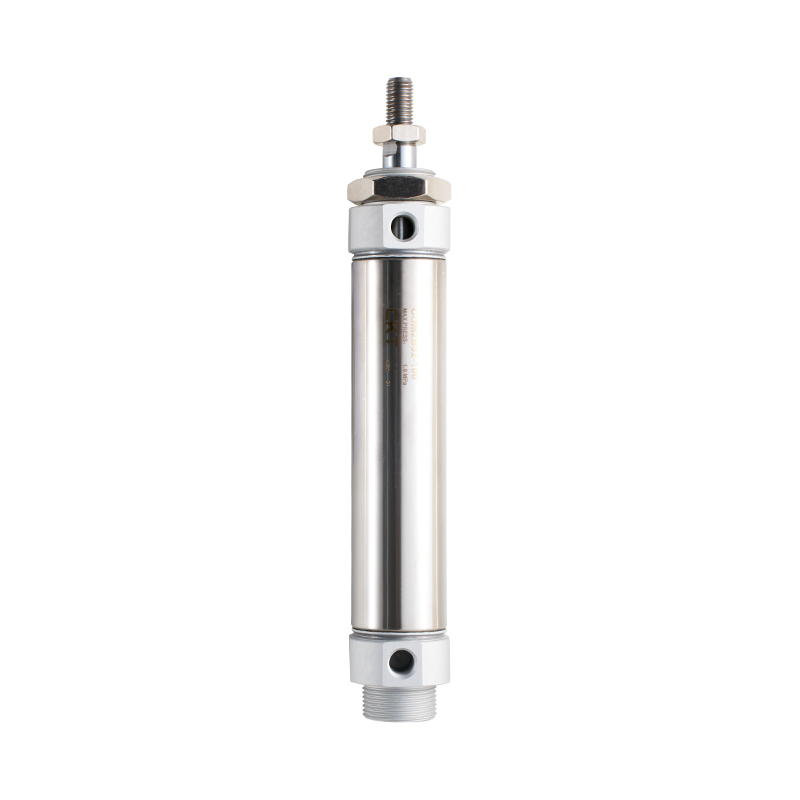

Edelstahl-Minizylinder der CM2-Serie (doppeltwirkend)

Der Edelstahl-Minizylinder der CM2-Serie (doppeltwirkend) ist ein kompakter Stellantrieb aus Edelstahl, der für platzbeschränkte Arbeitsbedingungen entwickelt wurde. Es verfügt über eine doppelt wirkende Antriebskraft, die Korrosionsbeständigkeit und strukturelle Festigkeit berücksichtigt, und eignet sich für Automatisierungsszenarien mit hohen Anforderungen an Umweltbeständigkeit und Zuverlässigkeit.

Kernfunktionen:
·Anpassbarkeit mit zwei Puffern: Luftpuffer und Gummipuffer sind in zwei Konfigurationen erhältlich, um den Endbremsanforderungen verschiedener Lastbedingungen gerecht zu werden.
·Leichte, korrosionsbeständige Struktur: Vordere und hintere Endabdeckungen aus Aluminium reduzieren das Gesamtgewicht, und der Edelstahlzylinder bietet eine grundlegende Schutzschicht gegen Rost und Korrosion.
·Grundlegende Korrosionsumgebungstoleranz: Aufrechterhaltung eines stabilen Betriebs in Umgebungen mit schwachem Säure-/Laugennebel, Feuchtigkeit oder milder chemischer Medienbelastung.
·Modulare Installationsschnittstelle: Unterstützt eine Vielzahl von Standard-Installationszubehörteilen (wie Zapfen, Füße, Flansche usw.), die je nach Geräteraumaufteilung flexibel kombiniert werden können.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Edelstahl-Minizylinder der CM2-Serie (einfachwirkend)
WEITER：Edelstahl-Minizylinder der Serie CJ2 (einfachwirkend)
  • Zylinderdurchmesser (mm) 20 25 32 40
    Verwendete Flüssigkeit Luft (kein Öl*)
    Betriebsart Doppeltwirkend
    Maximaler Betriebsdruck 1,0 MPa
    Mindestbetriebsdruck 0,05 MPa
    Umgebungs- und Flüssigkeitstemperatur Nicht magnetischer Schalter: -10 °C bis 70 °C, magnetischer Schalter: -10 °C bis 60 °C
    Kolbengeschwindigkeit 50~750 mm/s
    Pufferung Gummidämpfung/Luftdämpfung
    Hublängentoleranz (mm) 1.40
    *Schmierung Nicht erforderlich
    Anschlussdurchmesser (Rc) 1/8 1/8 1/8 1/4
    *Wenn eine Ölung erforderlich ist, verwenden Sie Turbinenöl Nr. 1 ISOVG32.

  • Modelltabelle für Reise-/Magnetschalter
    Zylinderdurchmesser
    (mm)     		Standardhub
    (mm) Hinweis 1     		Magnetschalter Modell Anmerkung 2) Einbauteil Modell  Hinweis 3 Ringgürtelmodell
    20 25,50,75,100,
    125.150.200,
    250.300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Hinweis 1) Es sind nicht standardmäßige Reiseoptionen verfügbar.
    Anm. 2) Spezifikationen und Eigenschaften der Magnetschalter finden Sie in der Magnetschalterserie.
    Kabellängenmarkierungen: Keine Markierung – 0,5 m, L – 3 m, Z – 5 m. Beispiel: M9N, M9NL.
    Hinweis 3) Montageteile und Ringriemenmodelle müssen zur Verwendung zusammen bestellt werden.

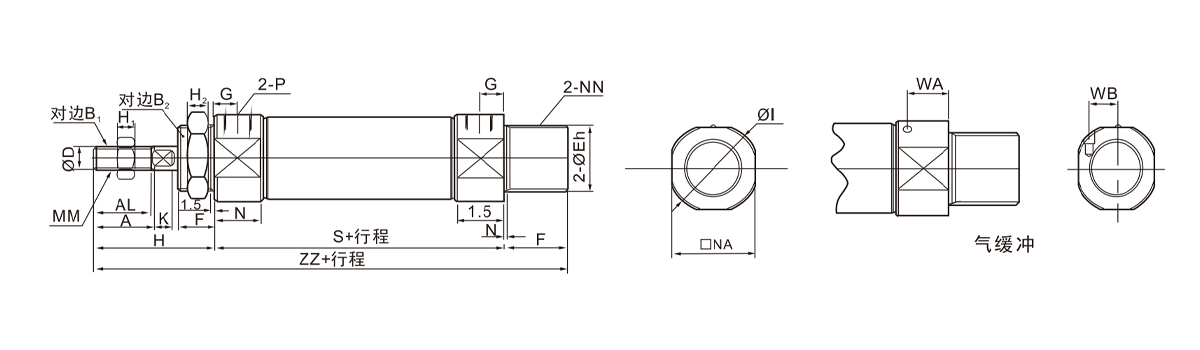

  • Zylinderdurchmesser Reiseverlauf A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

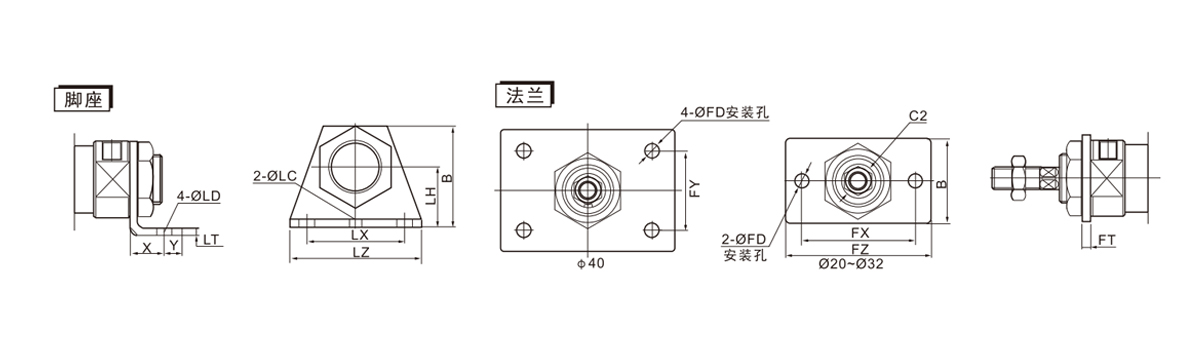

    Anwendbarer Zylinderdurchmesser
    (mm)     		Fußstütze Flansch
    Teilenummer X Y ØLD ØLC LX LZ LH LT B Teilenummer FD FY FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

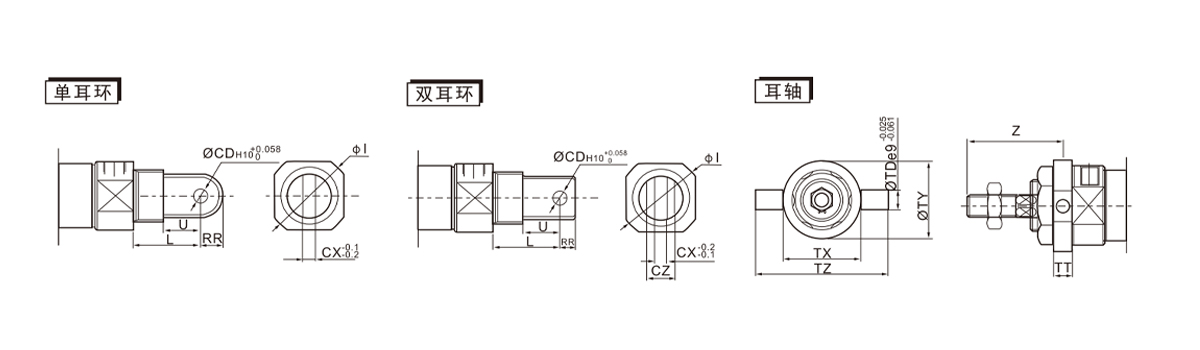

    Anwendbarer Zylinderdurchmesser
    (mm)     		Einzelner Ohrring Doppelte Ohrringe Achsohrtyp
    Teilenummer L U RR Øl ØCD CX Teilenummer L U RR ØCD CX CZ Øl Teilenummer TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

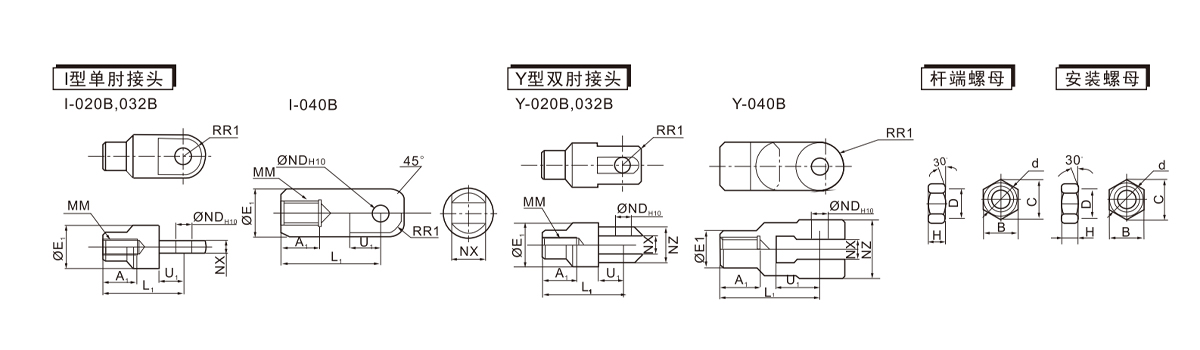

    Anwendbarer Zylinderdurchmesser
    (mm)     		Einzelnes Ellenbogengelenk vom Typ I Y-förmiges Doppel-Ellenbogengelenk Stangenendmutter Installieren Sie die Mutter.
    Teilenummer A1 E1 L1 MM ØND H10 NX R1 U Teilenummer A1 E1 L1 MM ØND NX Neuseeland R1 U1 Teilenummer B C d H Teilenummer B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25·30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

    Anwendbarer Zylinderdurchmesser
    (mm)     		Reiseverlauf A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

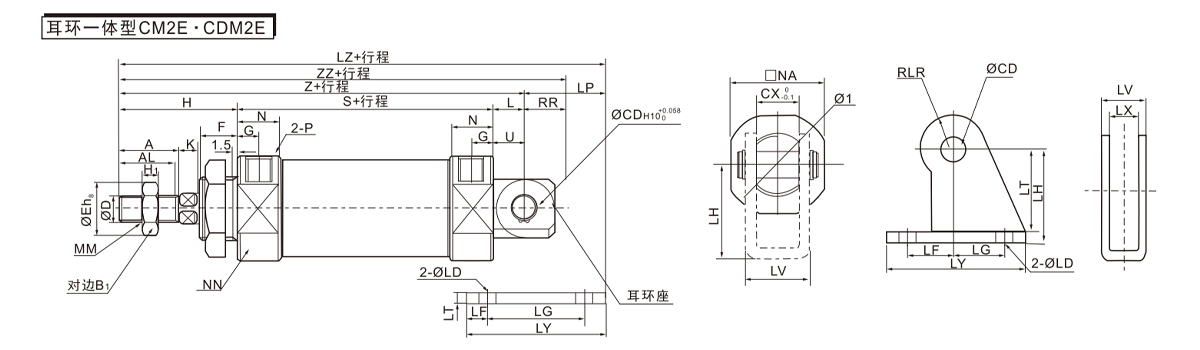

    Ohrringhalter
    Anwendbarer Zylinderdurchmesser
    (mm)     		Teilenummer LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
