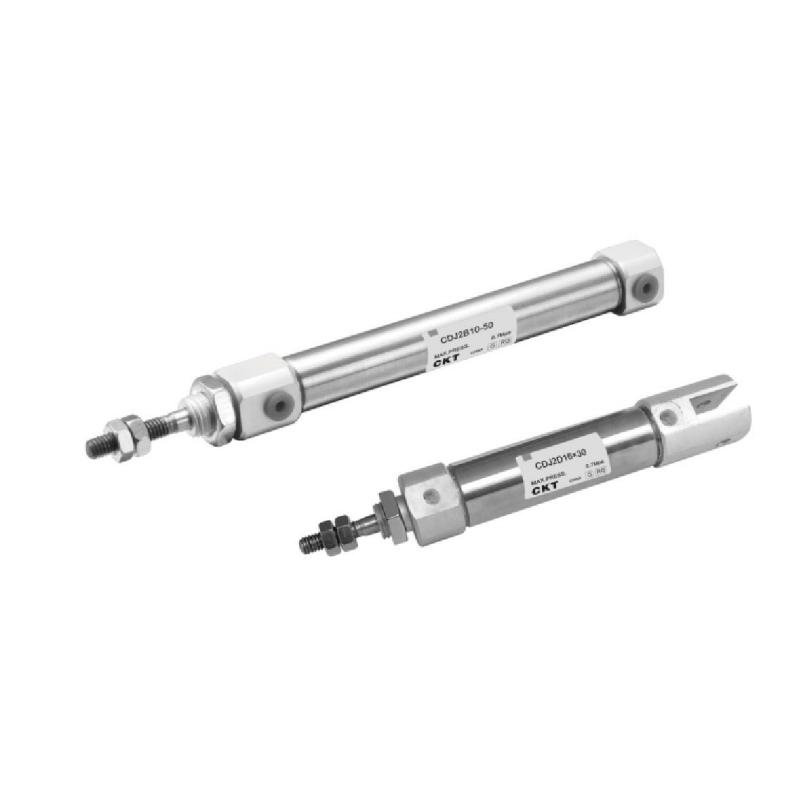

Edelstahl-Minizylinder der Serie CJ2 (doppeltwirkend)
  • Edelstahl-Minizylinder der Serie CJ2 (doppeltwirkend)
Mini-Zylinder

Edelstahl-Minizylinder der Serie CJ2 (doppeltwirkend)

Der Edelstahl-Minizylinder der CJ2-Serie (doppeltwirkend) ist für platzbeschränkte Automatisierungsszenarien konzipiert. Seine miniaturisierte Struktur berücksichtigt Leichtbauanforderungen und erreicht durch Kernkomponenten aus Edelstahl eine grundlegende Umwelttoleranz. Es eignet sich für Arbeitsbedingungen mit besonderen Anforderungen an Einbaugröße und Material.

Kernfunktionen
▸Miniaturstruktur
Durch die Übernahme des Prinzips des Miniaturisierungsdesigns wird der Platzbedarf der Geräte erheblich reduziert, das Eigengewicht synchron optimiert und die Integration von Präzisionsgeräten ermöglicht.

▸Verbundmaterialkonstruktion
Die Kombination aus Leichtmetall-Enddeckel und Edelstahl-Zylinderkörper verbessert die Haltbarkeit der Komponenten bei gleichzeitiger Beibehaltung der strukturellen Festigkeit.

▸Wartungsfreies Schmiersystem
Vorinstalliertes Langzeitschmiermedium, kein Nachfüllen des Schmiermittels während des gesamten Lebenszyklus erforderlich, wodurch der Bedarf an Wartungsarbeiten bei Ausfallzeiten reduziert wird.

▸Modulare Installationsschnittstelle
Bietet eine Vielzahl von Konfigurationslösungen für die hintere Abdeckung, unterstützt den Lastanschluss in mehreren Winkeln und vereinfacht den Geräteintegrationsprozess.

▸Grundlegende Anpassungsfähigkeit an die Umwelt
Die Gehäusestruktur und die Kolbenstangenbaugruppe aus Edelstahl können der Erosion herkömmlicher korrosiver Medien widerstehen und erweitern so ihre Anwendungsgrenzen unter besonderen Arbeitsbedingungen.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Edelstahl-Minizylinder der Serie CJ2 (einfachwirkend)
WEITER：Kein nächster Artikel
  • Bohrungsgröße (mm) 6 10                  16
    Flüssig Luft
    Aktion Doppelt wirkend
    Max. Betriebsdruck (MPa) 0.7
    Min. Betriebsdruck (MPa) 0.12 0.06
    Umgebungs- und Flüssigkeitstemperatur Ohne Signalgeber: -10℃~70℃, Mit Signalgeber: -10℃~60℃
    Kolbengeschwindigkeit 50~750 mm/s
    Kissen Gummipuffer/Luftpuffer
    Hublängentoleranz (mm) 1
    *Schmierung Nicht erforderlich
    Portgröße M5×0,8
    Bitte verwenden Sie ISOVG32, wenn Sie Schmierung verwenden möchten.

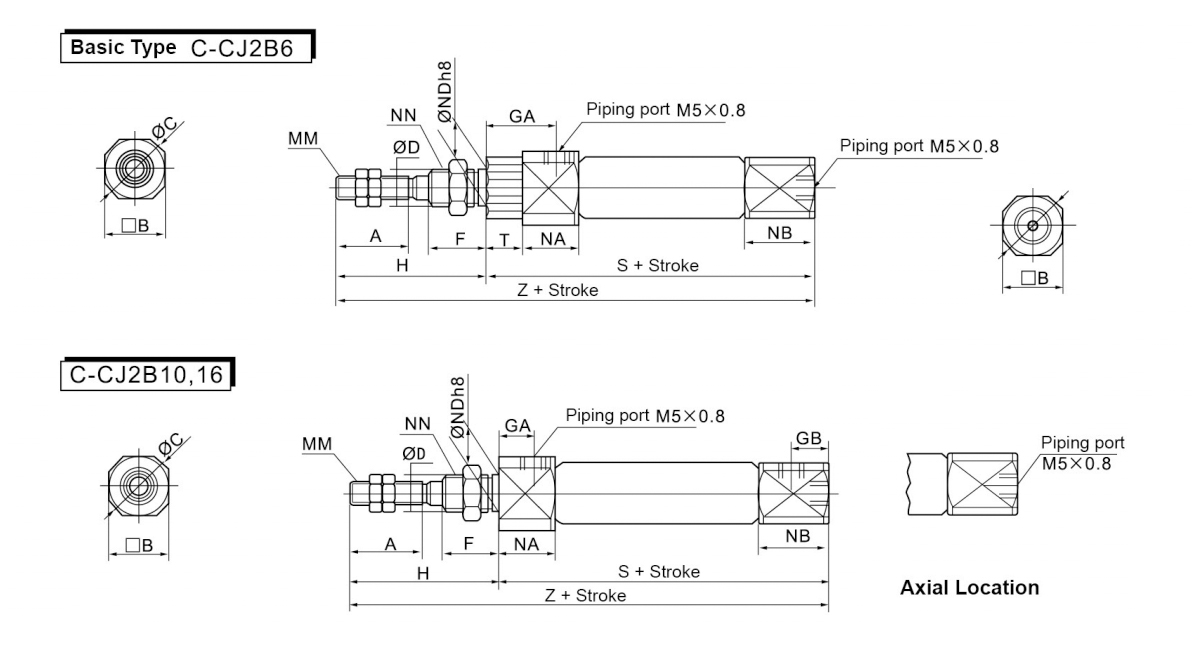

  • Bohrungsgröße (mm) A B C D F GA GB H MM NA NB NDh8 NN S T Z
    6 15 12 14 3 8 14.5 - 28 M3×0,5 16 7 6 M6×1,0 49 3 77
    10 15 12 14 4 8 8 5 28 M4×0,7 12.5 9.5 8 M8×1,0 46 - 74
    16 15 18.3 20 5 8 8 5 28 M5×0,8 12.5 9.5 10 M10×1,0 47 - 75

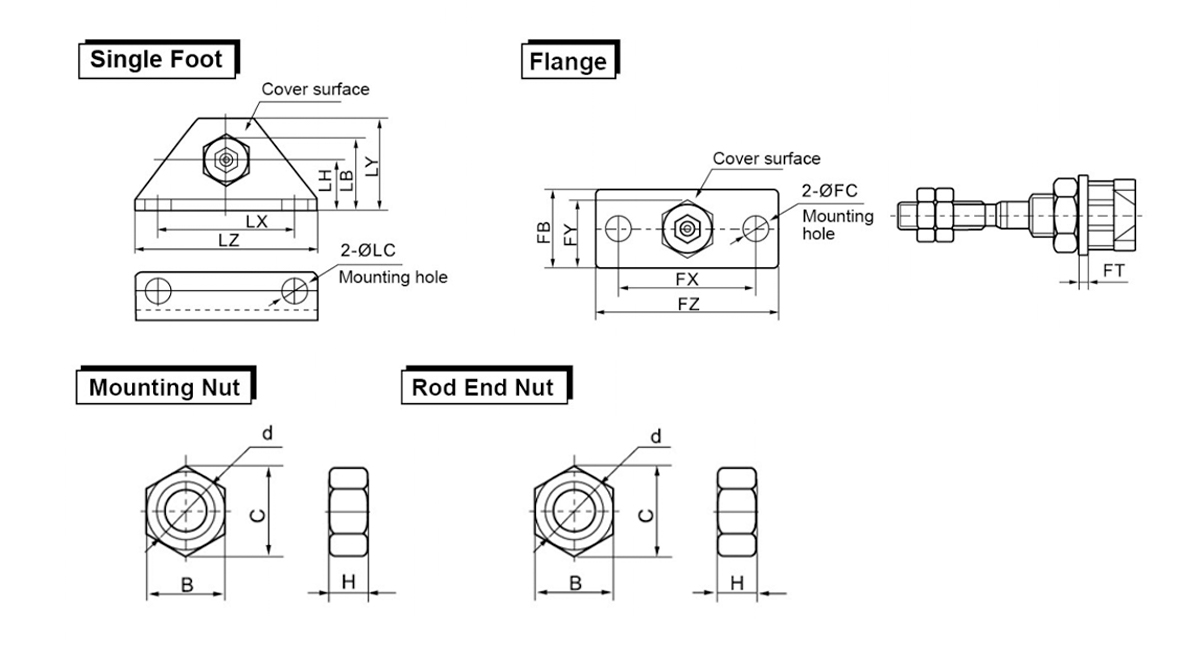

    Langweilig
    Größe
    (mm)     		Einzelner Fuß Flansch Befestigungsmutter Stangenendmutter
    Komponenten
    Modellllllllll     		LB ØLC LH LX LY LZ Komponenten
    Modellllllllll     		FB ØFC FX FY FZ FT Komponenten
    Modellllllllll     		B C D H Komponenten
    Modellllllllll     		B C D H
    6 CJ-L006B 13 4.5 9 24 16.5 32 CJ-F006B 11 4.5 24 14 32 1.6 SNJ-006B 8 9.2 M6×1 4 NTJ-006A 5.5 6.4 M3×0,5 2.4
    10 CJ-L010B 15 4.5 9 24 16.5 32 CJ-F010B 13 4.5 24 14 32 1.6 SNJ-010B 11 12.7 M8×1 4 NTJ-010A 7 8.1 M4×0,7 3.2
    16 CJ-L016B 23 5.5 14 33 25 40 CJ-F016B 19 5.5 33 20 42 2.3 SNJ-016B 14 16.2 M10×1 4 NTJ-016A 8 9.2 M5×0,8 4

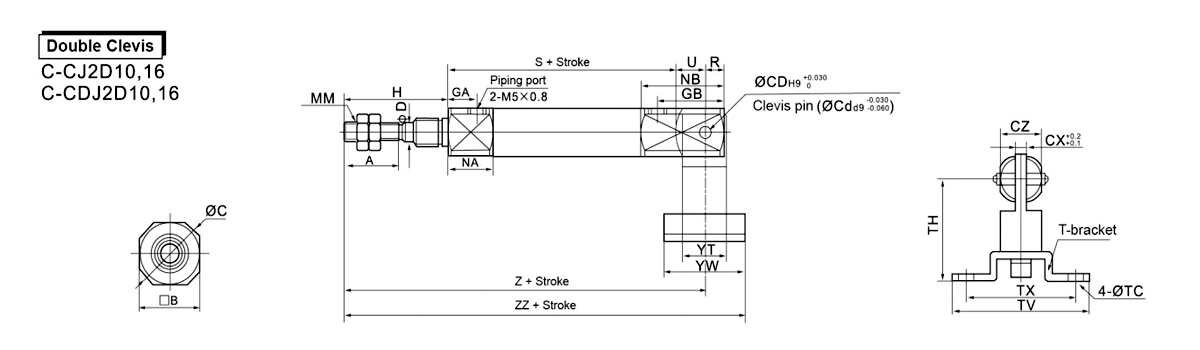

    Bohrungsgröße (mm) A B C CD(cd) CX CZ D GA GB H MM NA NB R S U Z ZZ
    10 15 12 14 3.3 3.2 12 4 8 18 28 M4×0,7 12.5 22.5 5 46 8 82 93
    16 15 18 20 5 6.5 18 5 8 23 28 M5×0,8 12.5 27.5 8 47 10 85 99

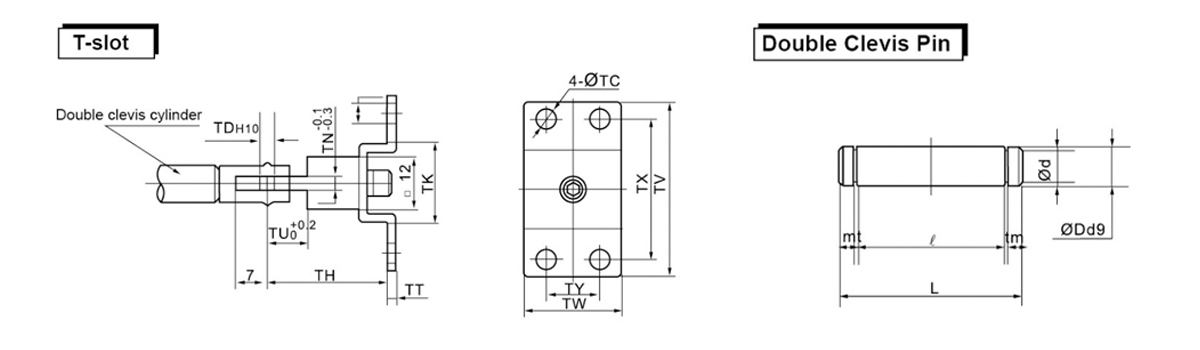

    Langweilig Size
    (mm)     		T-Nut Doppelter Gabelkopfbolzen
    Komponenten
    Modellllllllll     		TC TC(H10) TH TK TN TT TU Fernseher TW TX TY Komponenten
    Modellllllllll     		ØDd9 Od L ℓ m t
    10 CJ-T010B 4.5 3.3 0.048 29 18 3.1 2 9 40 22 32 12 CD-J010 5 -0,03 3 15.2 12.2 1.2 0.3
    0 -0,06
    16 CJ-T016B 5.5 5 0,048 0.048 35 20 6.4 2.3 14 48 28 38 16 CD-Z015 3.3 -0,03 4.8 22.7 18.3 1.5 0.7
    0 -0,06

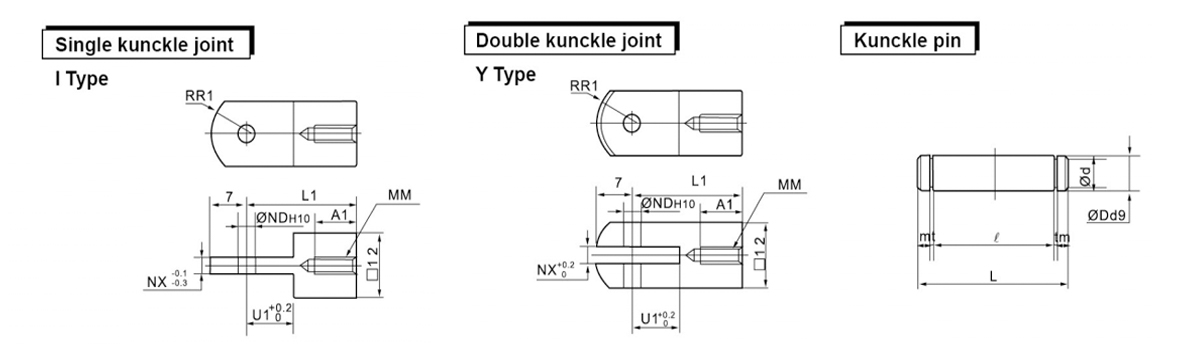

    Langweilig Size
    (mm)     		Typ I: Einfachgelenk Y-Typ Doppelgelenkgelenk Kunckle-Pin
    Komponenten
    Modellllllllll     		A1 ∅ND(H10) L1 MM U1 NX R1 Komponenten
    Modellllllllll     		A1 ∅ND(H10) L1 MM U NX R1 Komponenten
    Modellllllllll     		∅Dd9 L ∅d ℓ m t
    10 I-J010B 8 3.3 0.048 21 M4×0,7 9 3.1 8 Y-J010B 8 3.3 0.048 M4×0,7 10 3.2 8 CD-J010 3.3 -0,03 3 15.2 12.2 1.2 0.3
    0 0 -0,06
    16 I-J016B 8 5 0.048 25 M5×0,8 14 6.4 12 Y-J016B 11 5 0.048 M5×0,8 10 6.5 12 IY-J015 5 -0,03 16.6 4.8 12.2 1.5 0.7
    0 0 -0,06
