Sprache

+86-13757875258

Über uns

CKT Pneumatic wurde 2002 gegründet und registrierte die Marke CKT offiziell im Jahr 2005.

Übernehmen Sie die Verantwortung zur Wiederbelebung der nationalen Industrie.

Nachrichten

Wir bieten Ihnen die neuesten Unternehmens- und Branchennachrichten.

Übernehmen Sie die Verantwortung zur Wiederbelebung der nationalen Industrie.

Doppeltwirkender Leichtzylinder der Serie CG1 mit einfacher Stange Lieferanten

Zuhause / Produkte / Luftzylinder / Mini-Zylinder / Doppeltwirkender Leichtzylinder der Serie CG1 mit einfacher Stange

Doppeltwirkender Leichtzylinder der Serie CG1 mit einfacher Stange Doppeltwirkender Leichtzylinder der Serie CG1 mit einfacher Stange Doppeltwirkender Leichtzylinder der Serie CG1 mit einfacher Stange
  • Doppeltwirkender Leichtzylinder der Serie CG1 mit einfacher Stange
  • Doppeltwirkender Leichtzylinder der Serie CG1 mit einfacher Stange
  • Doppeltwirkender Leichtzylinder der Serie CG1 mit einfacher Stange
Mini-Zylinder

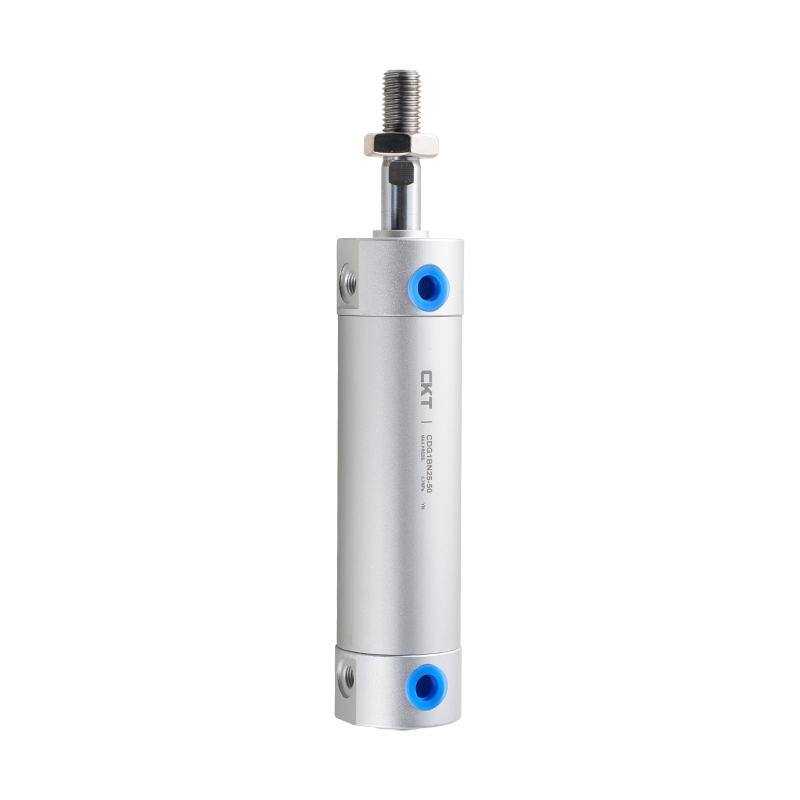

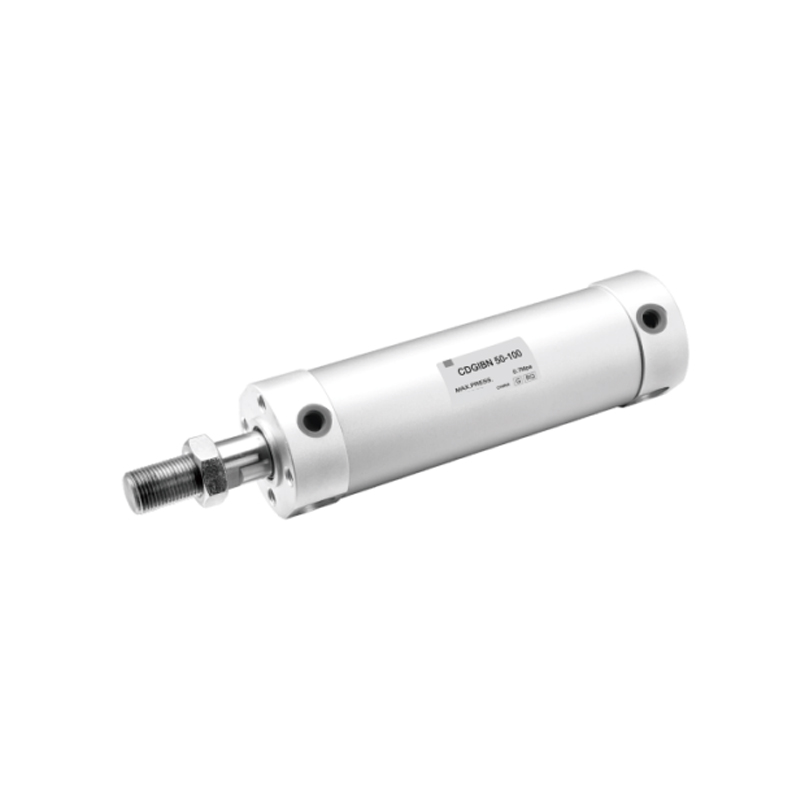

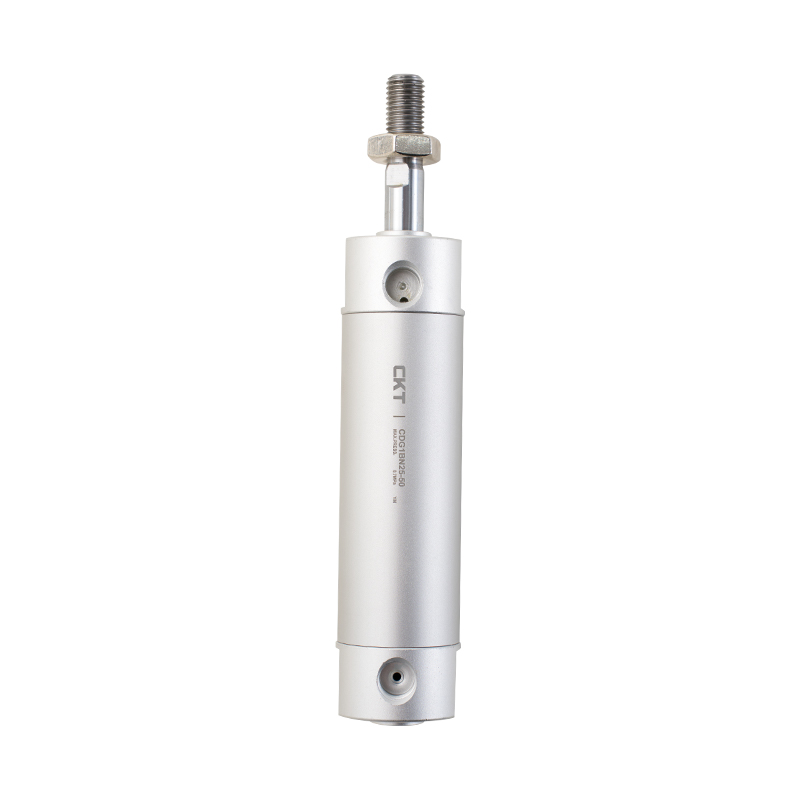

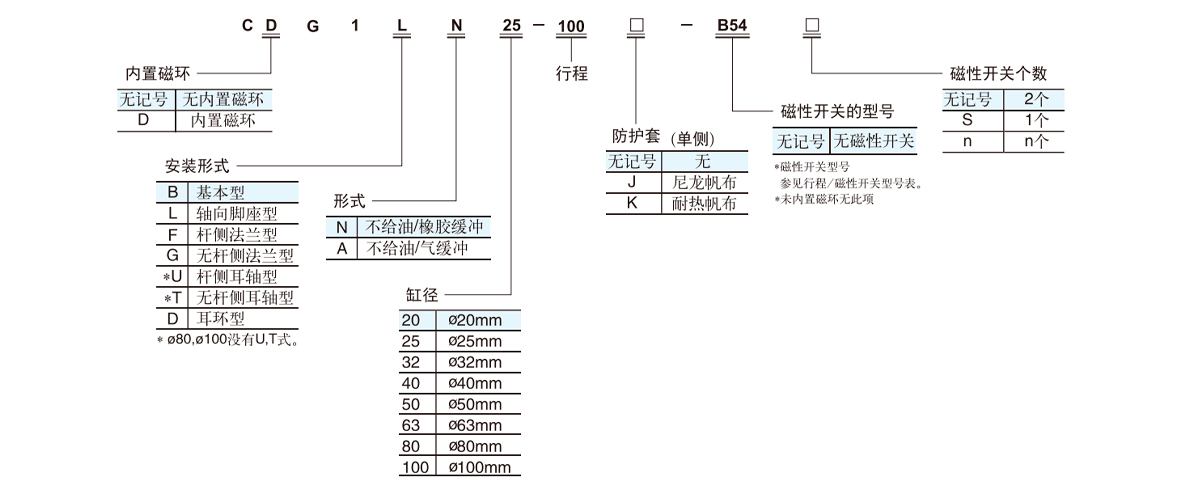

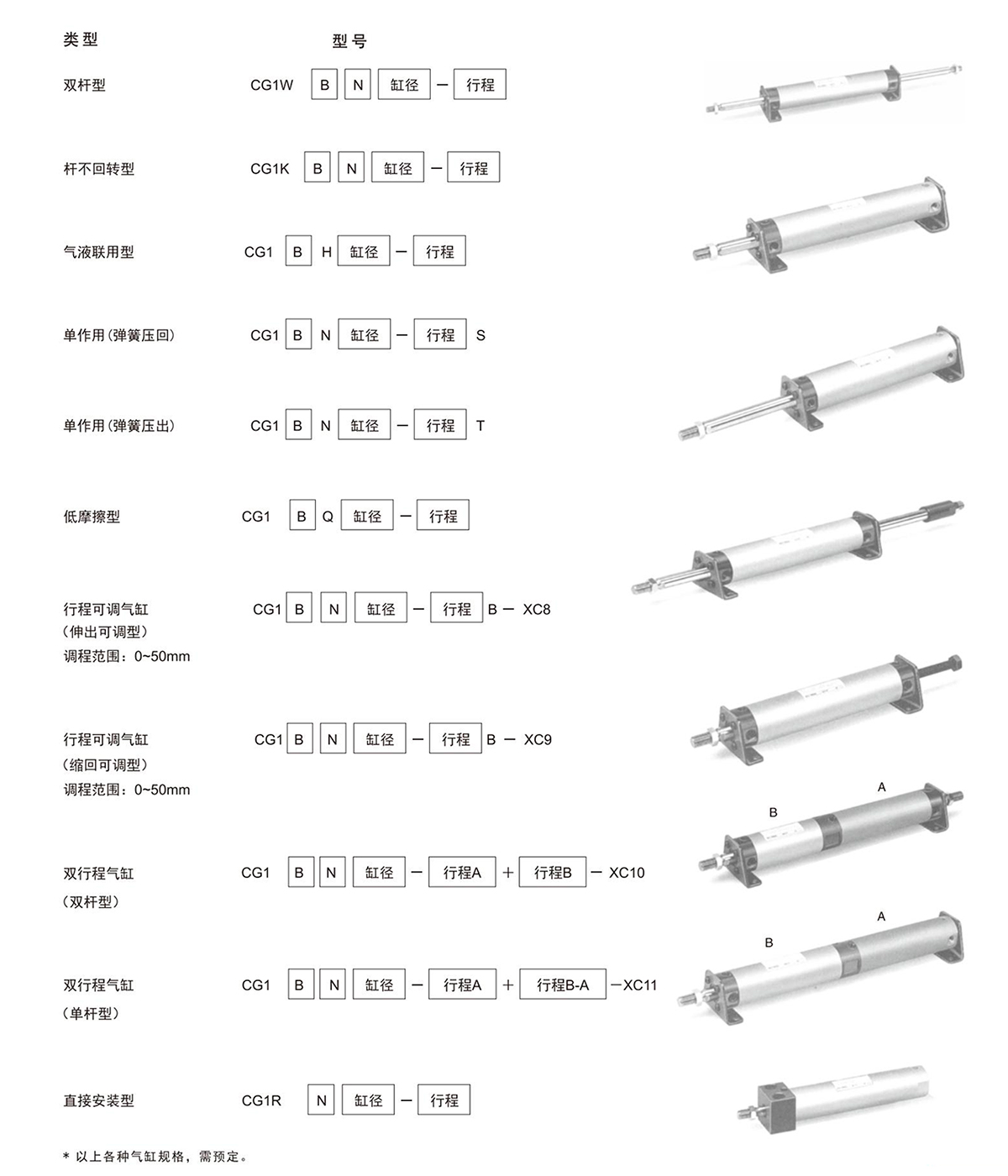

Doppeltwirkender Leichtzylinder der Serie CG1 mit einfacher Stange

1. Die vorderen und hinteren Abdeckungen sind mit festen Antikollisionspolstern ausgestattet, um den Umkehrstoß des Zylinders zu reduzieren.
2. Das Zylinderrohr sowie die vordere und hintere Abdeckung sind durch Präzisionsgewinde verbunden, um Abdichtung und Stabilität zu gewährleisten.
3. Die vordere Abdeckung ist mit einem selbstschmierenden Lager ausgestattet und es ist keine zusätzliche Schmierung erforderlich.
4. Den Kunden stehen verschiedene Installationsformen zur Auswahl, die bequem zu verwenden sind.
5. Auf beiden Seiten der vorderen und hinteren Abdeckung befinden sich Installationslöcher.
6. Luft- und Gummipuffertypen sind optional.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Kein vorheriger Artikel
WEITER：Mini-Zylinder aus Edelstahl der MI-Serie
  • Zylinderdurchmesser (mm) 20 25 32 40 50 63 80 100
    Verwendete Flüssigkeit Luft
    Betriebsart Doppeltwirkend
    Maximaler Betriebsdruck 1,0 MPa
    Mindestbetriebsdruck 0,05 MPa
    Umgebungs- und Flüssigkeitstemperatur Magnetschalter: -10°C bis 60°C
    Nichtmagnetischer Schalter: -10 °C bis 70 °C
    Kolbengeschwindigkeit 50~1000 mm/s 50~700 mm/s
    Pufferung Gummidämpfung/Luftdämpfung
    Hublängentoleranz mm ~1000:(0~ 1,4)
    ~1200:(0~ 1,8)     		~1000:(0~ 1,4)
    ~1500:(0~ 1,8)
    *Schmierung Nicht erforderlich
    Anschlussdurchmesser Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *Wenn eine Ölung erforderlich ist, verwenden Sie Turbinenöl Nr. 1 ISOVG32.

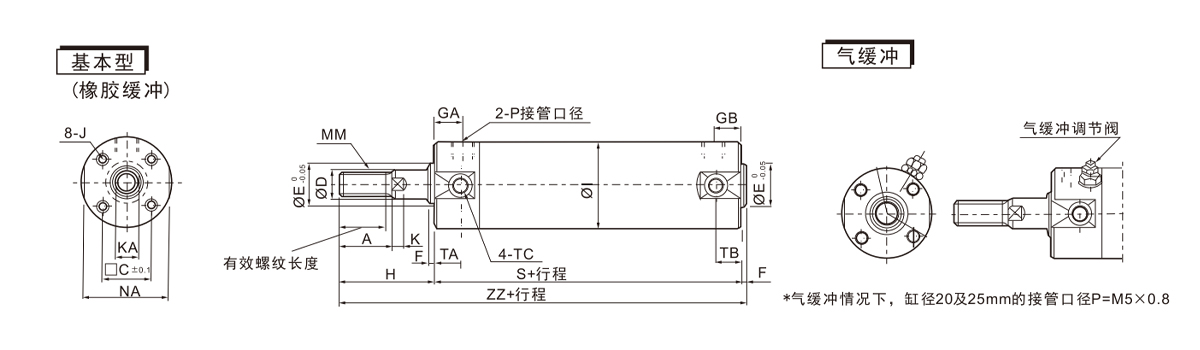

  • Zylinderdurchmesser (mm) Verfahrbereich (mm) Effektive Gewindelänge A □C OD ØE F GA GB I J K KA MM NA P S TA TB TC H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0,7 Tief7 4 6 M8×1,25 24 *1/8 69 11 11 M5×0,8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5×0,8  Deep7.5 5.5 8 M10×1,25 29 *1/8 69 11 11 M6×0,75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5×0,8  Deep8 5.5 10 M10×1,25 35.5 1/8 71 11 10 M8×1,0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1 Deep12 6 14 M14×1,5 44 1/8 78 12 10 M10×1,25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1,25  Deep16 7 18 M18×1,5 55 1/4 90 13 12 M12×1,25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1,5  Deep16 7 18 M18×1,5 69 1/4 90 13 12 M14×1,5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1,5  Tief22 10 22 M22×1,5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1,75  Deep22 10 26 M26×1,5 100 1/2 108 - - 71 182

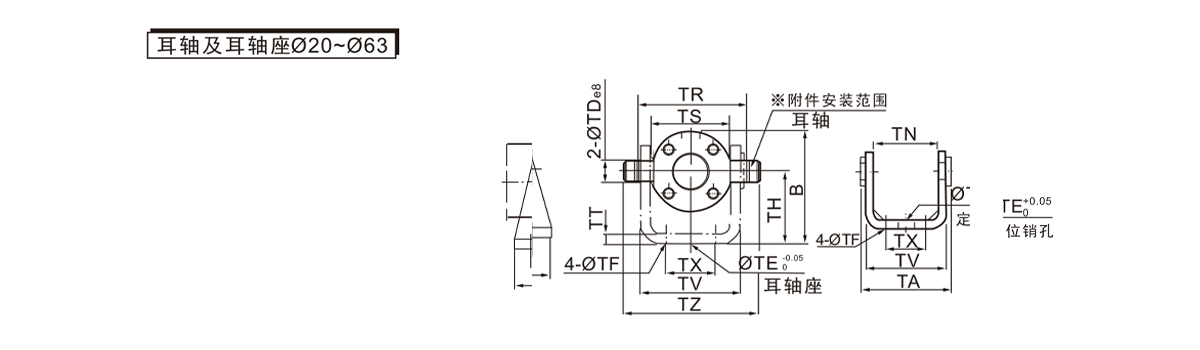

    Zylinderdurchmesser (mm) Ohrachse Ohrschaftsitz
    Teilenummer ØTDeB Teilenummer B TB ØTE ØTF TH TR TS TT Fernseher TW TX TY TZ
    20 CG-T020 8 -0,025
    -0,047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0,025
    -0,047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0,032
    -0,059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0,032
    -0,059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0,032
    -0,059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0,032
    -0,059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

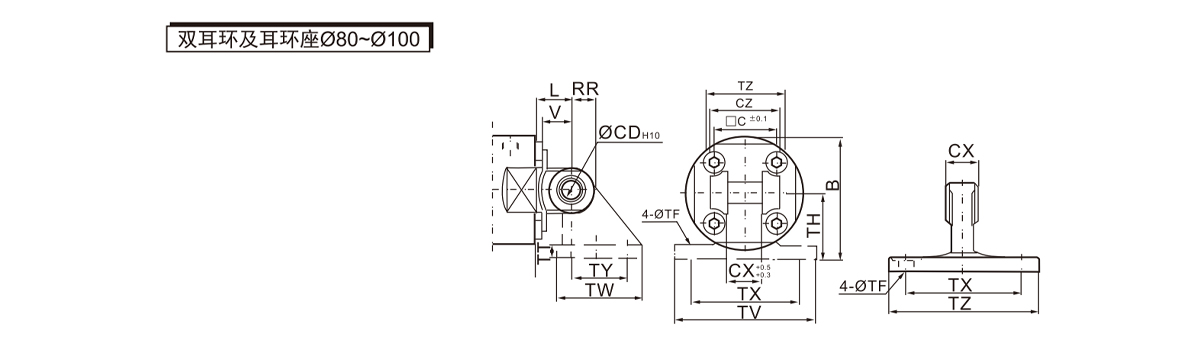

    Zylinderdurchmesser (mm) Doppelte Ohrringe Ohrringhalter
    Teilenummer ØCD  H10 CX CZ L RR V Teilenummer ØTF TH TT Fernseher TW TX TY TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

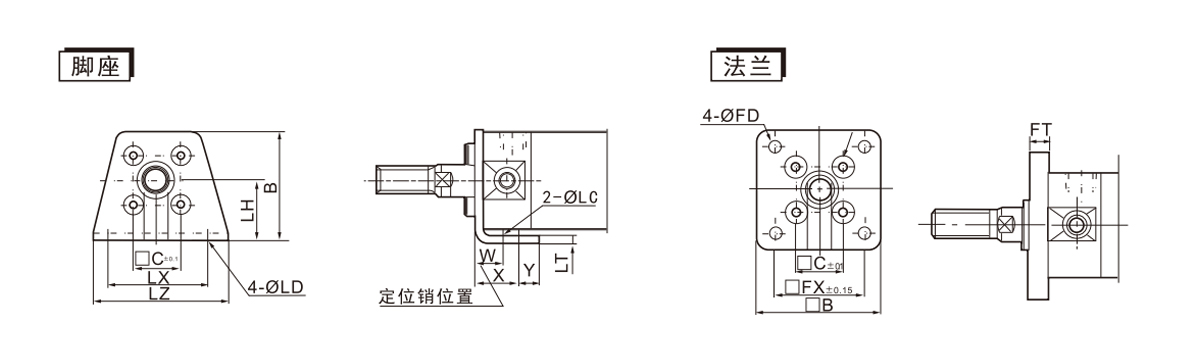

    Zylinderdurchmesser (mm) Fußstütze Flansch
    Teilenummer ØLC ØLD LH LT LX LZ B W X Y Teilenummer □B □FX ØFD FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

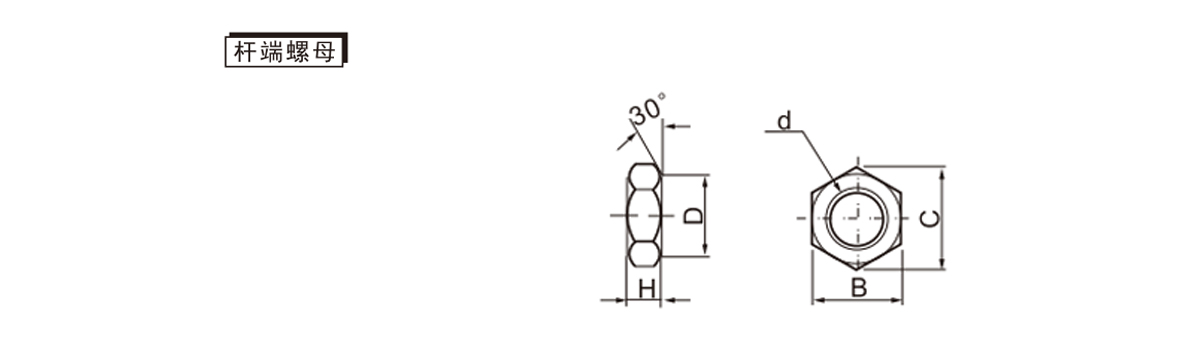

    Zylinderdurchmesser (mm) Stangenendmutter
    Teilenummer d H B C D
    20 NT-02 M8×1,25 5 13 15 12.5
    2.532 NT-03 M10×1,25 6 17 19.6 16.5
    40 NT-G04 M14×1,5 8 19 (21.9) 18
    5.063 NT-G05 M18×1,5 11 24 (27.7) 23
    80 NT-08 M22×1,5 13 32 (37,0) 31
    100 NT-10 M26×1,5 16 41 (47.3) 39

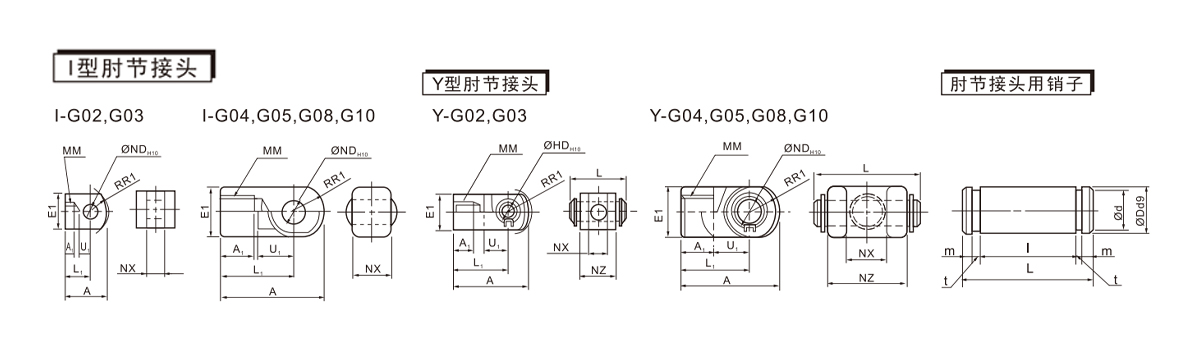

    Zylinderdurchmesser (mm) Ellenbogengelenk Typ I Winkelverbindungsstück vom Y-Typ Ellenbogengelenkstift
    Teilenummer A A1 E1 L1 MM RR1 U1 ND H10 NX Teilenummer A A1 E1 L1 MM RR1 U1 ND H10 NX NL L Teilenummer ØDd9 L od I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0,2
    -0,4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0,2
    -0,4     		Y-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1,5 12 14 10 0.058
    0     		18 -0,3
    -0,5     		Y-G04 42 16 φ20 30 M14×1,5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1,5 16 20 14 0.070
    0     		22 -0,3
    -0,5     		Y-G05 56 20 φ28 40 M18×1,5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1,5 21 27 18 0.070
    0     		28 -0,3
    -0,5     		Y-G08 71 23 φ38 50 M22×1,5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1,5 24 31 22 0.084
    0     		32 -0,3
    -0,5     		Y-G10 79 24 φ44 55 M26×1,5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Die für die Ellbogengelenke der Ø80- und Ø100-Zylinder verwendeten Stifte sind die gleichen wie für Doppelohrringe.

Ähnliche Produkte

Blog & Nachrichten

Unsere neuesten Nachrichten &
Blog

Mehr anzeigen

Authentische, zuverlässige Qualität sticht natürlich hervor.

Wahl entsteht aus Vertrauen, und Zusammenarbeit entsteht aus Ehrlichkeit.

  • F: Wie schnell können wir eine Antwort erhalten, nachdem wir Ihnen eine Anfrage gesendet haben?

    Wir werden Ihnen innerhalb von 24 Stunden nach Eingang der Anfrage innerhalb von Werktagen antworten.

  • F: Sind Sie ein direkter Hersteller oder ein Handelsunternehmen?

    Wir sind ein Hersteller und verfügen über eine eigene internationale Vertriebsabteilung. So können wir alles selbst produzieren und verkaufen.

  • F: Können Sie maßgeschneiderte Produkte herstellen?

    Ja, wir können Produkte gemäß den von Kunden bereitgestellten Zeichnungen oder Mustern entwickeln und produzieren.

  • F: Wie garantiert Ihr Unternehmen die Produktqualität?

    Zunächst führen wir die Inspektion nach jedem Prozess durch. Für die fertigen Produkte führen wir eine 100%-Inspektion gemäß den Anforderungen des Kunden und dem internationalen Standard durch.

  • F: Wohin werden Ihre Produkte hauptsächlich exportiert?

    Unsere Produkte werden hauptsächlich nach Deutschland, in die USA, nach Dänemark und in mehr als ein Dutzend Länder in Europa und Nordamerika exportiert
