4HV-Serie 2/3 4-Wege-Handventil Lieferanten

Zuhause / Produkte / Pneumatische Steuerkomponenten / Manuelles Steuerventil / 4HV-Serie 2/3 4-Wege-Handventil

4HV-Serie 2/3 4-Wege-Handventil 4HV-Serie 2/3 4-Wege-Handventil 4HV-Serie 2/3 4-Wege-Handventil 4HV-Serie 2/3 4-Wege-Handventil
  • 4HV-Serie 2/3 4-Wege-Handventil
  • 4HV-Serie 2/3 4-Wege-Handventil
  • 4HV-Serie 2/3 4-Wege-Handventil
  • 4HV-Serie 2/3 4-Wege-Handventil
Manuelles Steuerventil

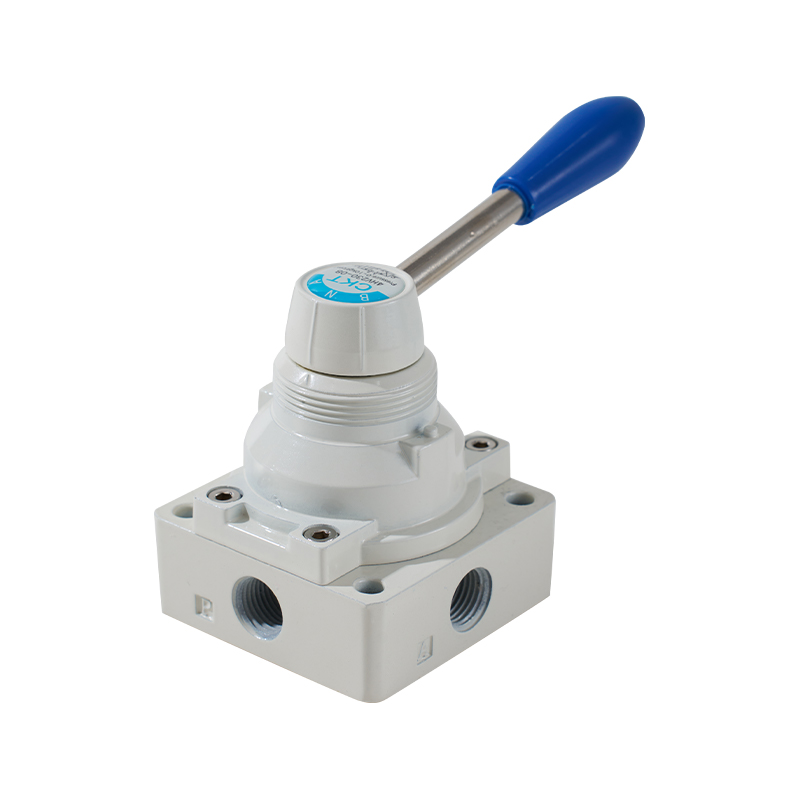

4HV-Serie 2/3 4-Wege-Handventil

1. Leichte Umkehrdrehung, gutes Handgefühl, genaue Positionierung;
2. Große effektive Strömungsfläche, geringer Druckverlust;
3. Es stehen zwei Installationsarten zur Verfügung: Paneel- und Bodenmontage, Paneelmontage mit Befestigungsmuttern.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Pneumatisches 5-Wege-Fußventil der Serie 4F mit 2 Positionen
WEITER：5-Wege-Handventil der Serie 4H
  • Standardspezifikation

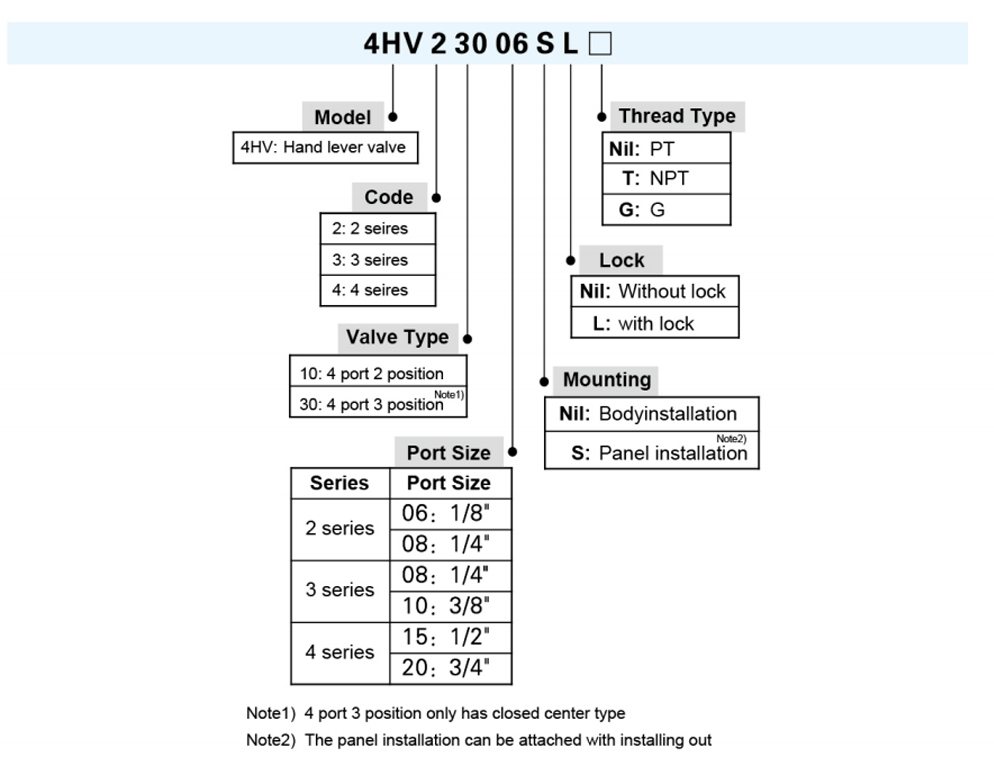

    Modell 4HV2□□
    -06(L)     		4HV2□□
    -08(L)     		4HV3□□
    -08(L)     		4HV3□□
    -10(L)     		4HV4□□
    -15(L)     		4HV4□□
    -20(L)
    Flüssig Luft (wird durch ein 40-μm-Filterelement gefiltert)
    Aktion Direktwirkender Typ mit manueller Steuerung
    Portgröße PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/4
    Effektive Schnittfläche 14,0 mm²
    (Cv=0,78)     		16,0 mm²
    (Cv=0,89)     		30,0 mm²
    (Cv=1,67)     		33,0 mm²
    (Cv=1,83)     		88,0 mm²
    (Cv=4,89)     		95,0 mm²
    (Cv=5,27)
    Position 4 Anschlüsse, 2 Positionen, 4 Anschlüsse, 3 Positionen
    Schmierung Nicht erforderlich
    Betriebsdruckbereich 0 ~ 1,0 MPa (0 ~ 145 psi)
    Prüfdruck 1,5 MPa (215 psi)
    Betriebstemperatur -20~70℃
    Betriebswinkel 90° (45° bei 4 Anschlüssen und 3 Positionen)

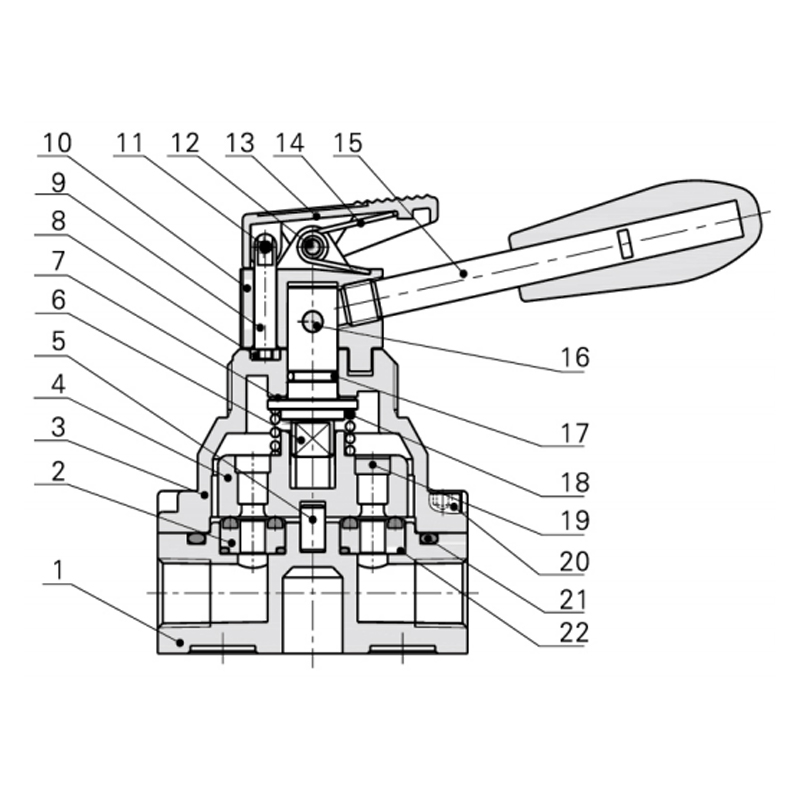

  • Artikel Modelll Artikel Modelll
    1 Hauptteil 12 Pin-1
    2 Siegelbasis 13 Vordere Abdeckung
    3 Ventildeckel 14 Frühling
    4 Ventilstopfen 15 Griff
    5 Spaltenstift 16 Pin-2
    6 Welle 17 Welle O Ring
    7 Waschmaschine 18 Frühling
    8 Befestigungsplatte 19 Eisenplatte
    9 Sicherungsstift 20 Befestigungsschraube
    10 Ventilkappe 21 Hauptteil O-ring
    11 Frühling Pin 22 Siegelbasis O-ring

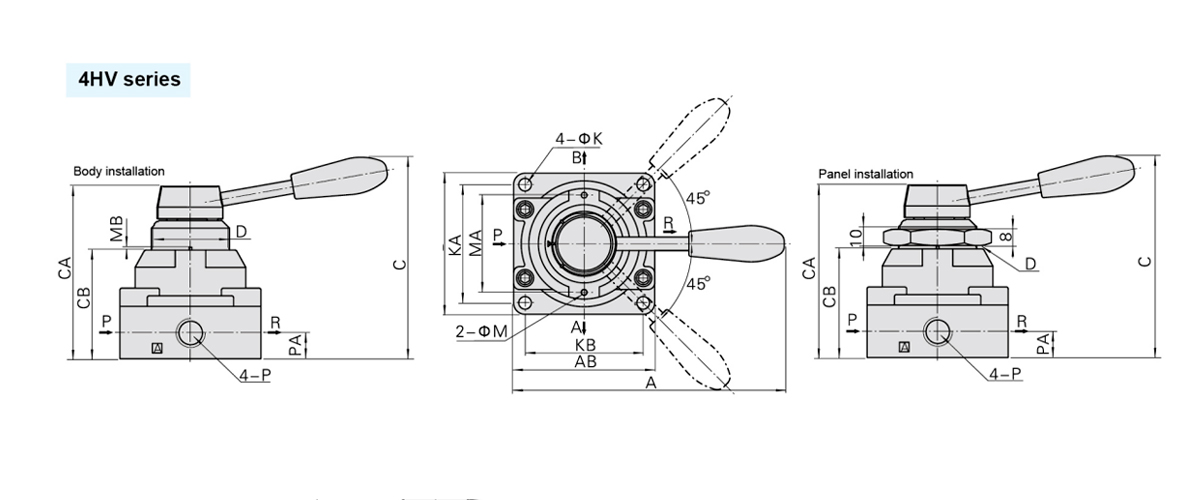

    Modelll /Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18

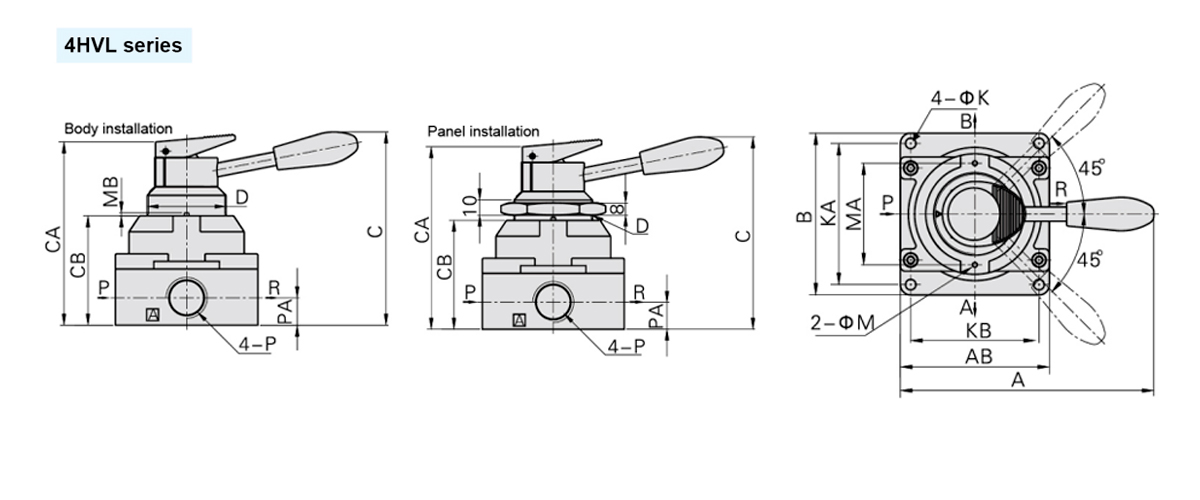

    Modelll/Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18
