Frei montierbarer Zylinder der Serie CU/CUK
  • Frei montierbarer Zylinder der Serie CU/CUK
Frei montierter Zylinder

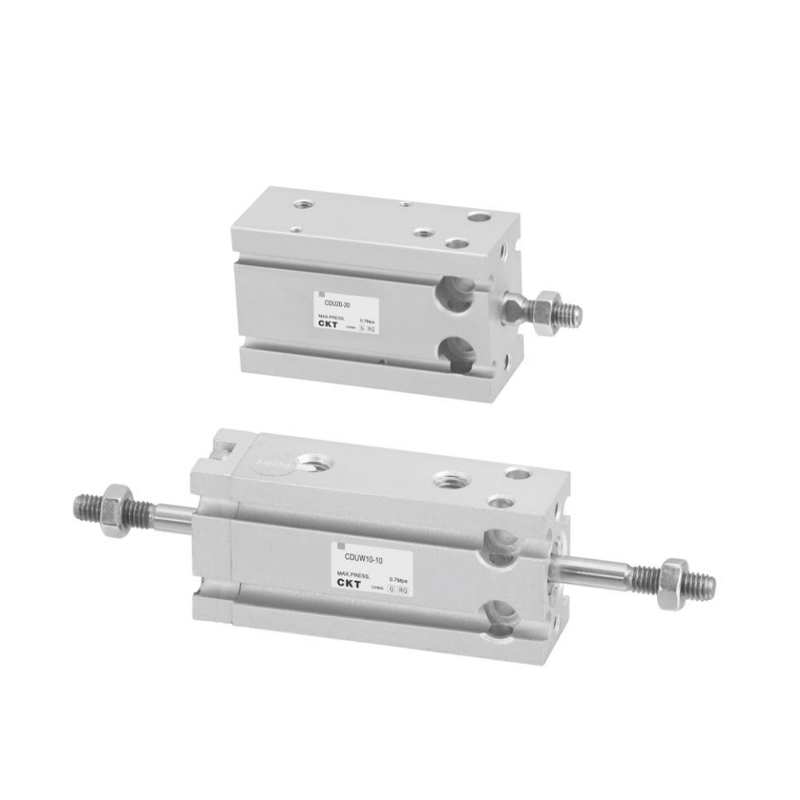

Frei montierbarer Zylinder der Serie CU/CUK

Der frei montierbare Zylinder der CU/CUK-Serie ist ein modularer frei montierbarer Zylinder, der durch strukturelle Optimierung eine hochflexible mechanische Integration erreicht. Sein Design konzentriert sich auf die Vereinfachung des Installationsprozesses und die Anpassung an verschiedene Arbeitsbedingungen und eignet sich für präzise Bewegungssteuerungsanforderungen unter dynamischen Lastszenarien.

Kernfunktionen
▸ Strukturfreiheit: Der Körper bietet mehrachsige feste Schnittstellen, unterstützt nicht standardmäßige Installationshaltungen und macht Adapterkomponenten überflüssig;

▸ Leichte und kompakte Struktur: Das Gehäusedesign mit geringer Trägheit reduziert die Systemlast erheblich und optimiert die Raumnutzung;

▸ Mehrere Spezifikationsoptionen: Deckt ein breites Spektrum an Zylinderdurchmessern und Hubkombinationen ab und passt sich an unterschiedliche Last- und Verdrängungsszenarien an;

▸ Leitfaden für hohe Stabilität: Einteilige präzisionsgeschliffene Kolbenstangenführungsstruktur für einen ölfreien, langfristigen und stabilen Betrieb;

▸ Eingebautes Sensorsystem: Das eingebettete Gehäusedesign des Magnetkupplungsschalters eliminiert das Risiko externer Störungen und integriert eine Positionierungsrückmeldung.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Kleiner frei installierbarer Zylinder der Serie CUJB
WEITER：Kein nächster Artikel

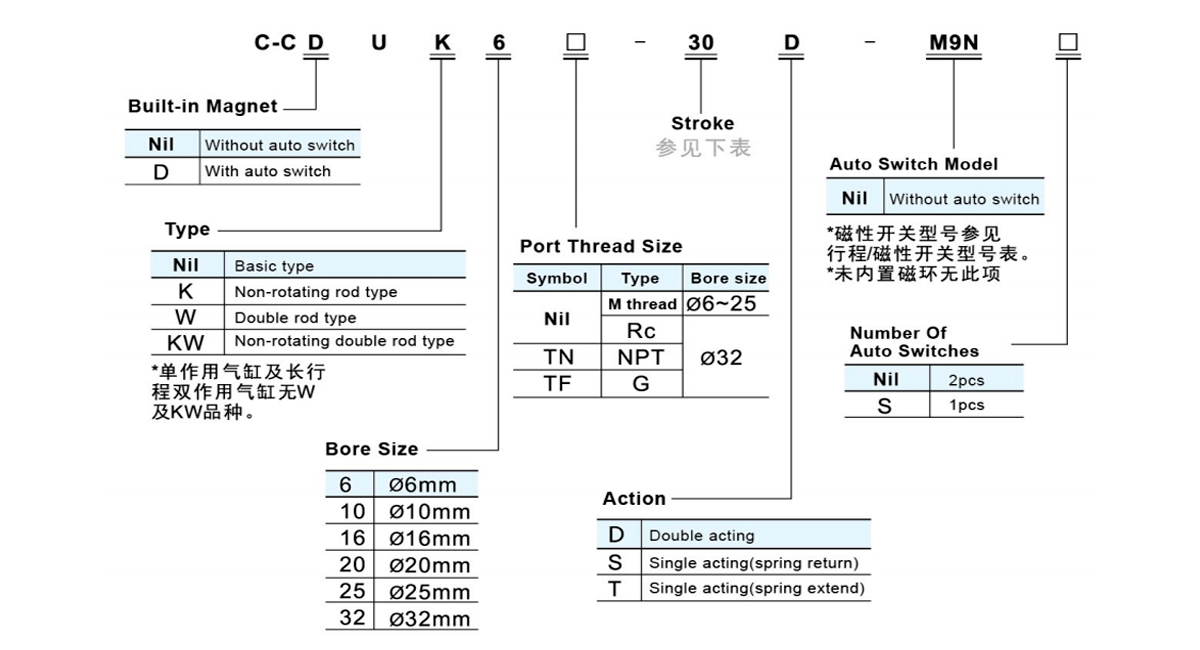

  • Bohrungsgröße (mm) 6 10 16 20 25 32
    Flüssig Luft
    Aktion Doppelt wirkend
    Einfachwirkend: Federrückstellung/-ausfahrung
    Max. Betriebsdruck 0,7 MPa
    Min.
    Betrieb
    Druck
    (MPa)     		Doppelt
    Schauspiel     		Einpolig 0.12 0.06 0.05
    Doppelt rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Nicht rotierender Doppelstangentyp 0.18 0.13 0.11
    Single
    Schauspiel     		Standard 0.2 0.15 0.13
    Nicht rotierende Stange 0.23 0.18 0.16
    Umgebungs- und Flüssigkeitstemperatur Mit Signalgeber: -10~60℃, Ohne Signalgeber: -10~70℃
    Kissen An beiden Enden Gummipuffer
    Kolbengeschwindigkeit 50~500 mm/s
    Hublängentoleranz (mm) 1
    Schmierung Nicht erforderlich
    Montage Freie Halterung (mehrere Montageschlitze)
    Genauigkeit der nicht rotierenden Stange ±0,8° ±0,5°
    Portgröße M5×0,8 45665
    *Wenn eine Ölung erforderlich ist, verwenden Sie bitte Turbinenöl Nr. 1 ISOVG32.

  • StrokeAuto-Switch-Modell
    Langweilig
    Größe
    (mm)     		Standardhub (mm) Langer Hub
    (doppeltwirkend)
    *Modell mit automatischer Umschaltung
    (Direktmontage)
    Doppelt wirkend Einfachwirkend
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Markierung der Kabellänge: Keine Markierung – 0,5 m, L – 3 m, Z – 5 m Beispiel: M9N, M9NL

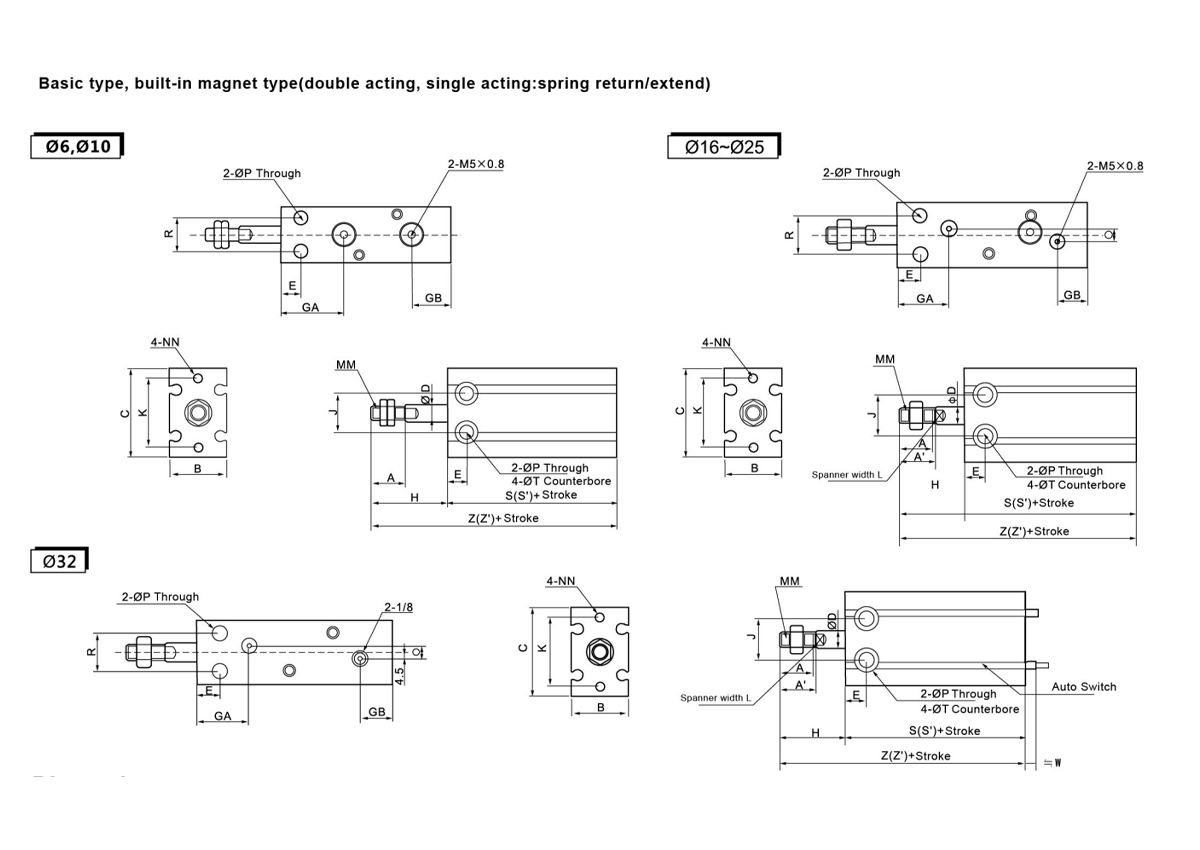

  • Dimension
    Modelllllllll A A' B C ØD E GA GB J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0,5 M3×0,5
    Tief5     		3.2 - 7 6tief4,8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0,7 M3×0,5 Deep5 3.2 - 9 6tief5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0,8 M4×0,7 Deep6 4.5 4 12 7,6tief6,5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1,0 M5×0,8 Deep8 5.5 9 16 9,3tief8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1,25 M5×0,8Deep8 5.5 9 20 9,3tief9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1,25 M6×1,0Deep9 6.6 13.5 24 11tief11,5
    Doppelt wirkende Dimension
    Modelllllllll H Basistyp Eingebauter Magnet
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Einfachwirkende Dimension (Federrückstellung).
    Modelllllllll H Basistyp Eingebauter Magnet
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Einfachwirkende Dimension (Feder ausfahrend).
    Modelllllllll H Basistyp Eingebauter Magnet
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

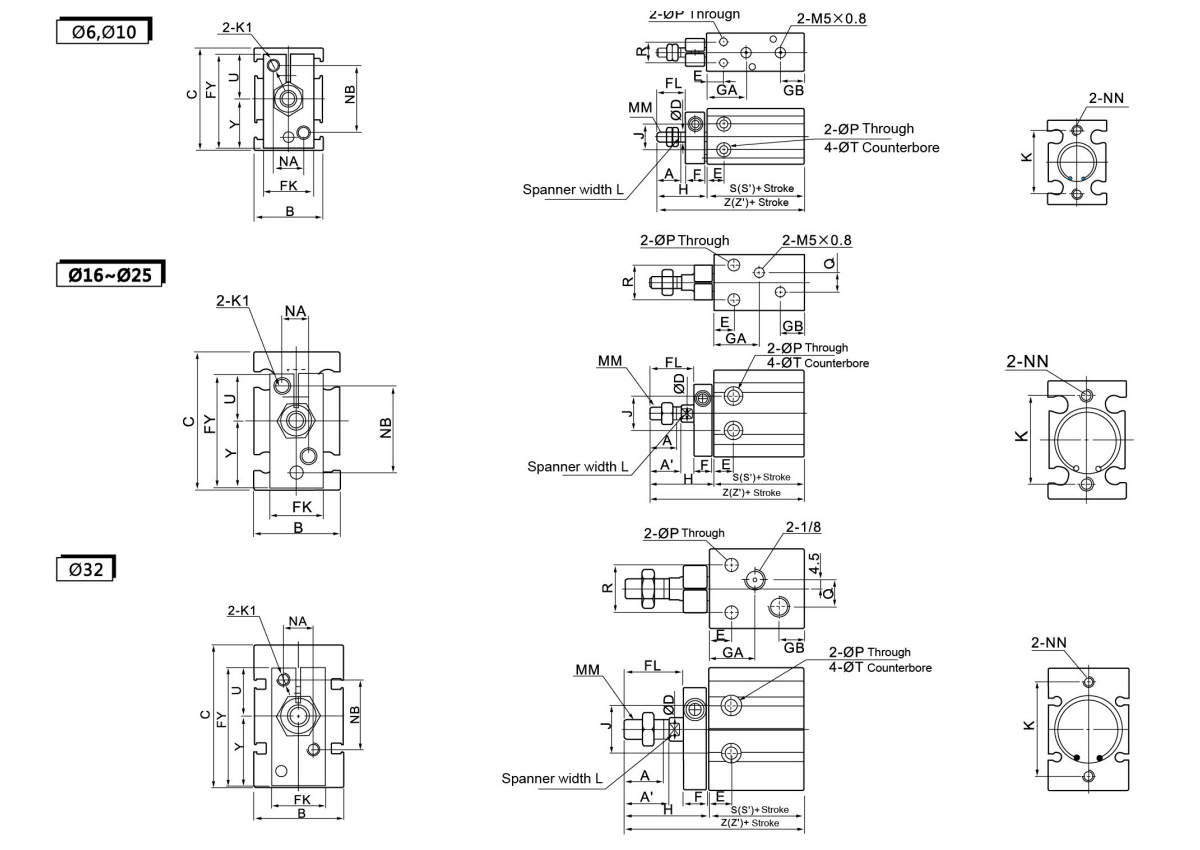

    Dimension
    Modelllllllll A A' B C ØD E F FL FK FY GA GB H J K L MM NA NB NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0,5 6 14 M3×0,5deep5 3.4 - 7 6tief4,8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0,7 7 15 M3×0,5deep5 3.4 - 9 6tief5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0,8 6 18 M4×0,7deep6 4.5 4 12 7,6tief6,5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1,0 8 20 M5×0,8deep8 5.5 9 16 9,3tief8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1,25 10 28 M5×0,8deep8 5.5 9 20 9,3tief9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1,25 12 32 M6×1,0deep9 6.6 13.5 24 11tief11,5 21 30.5 M5
    Doppelt wirkende Dimension
    Modelllllllll H Ohne Auto
    Wechseln     		Eingebaut
    Magnetschalter
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    Einfachwirkende Dimension (Federrückstellung).
    Modelllllllll H Ohne automatische Umschaltung Eingebauter Magnet Switch
    S Z W S Z'
    5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Einfachwirkende Dimension (Feder ausfahrend).
    Modelllllllll H ØT U Y Ohne Auto Switch Eingebauter Magnet Switch
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ UK6-□T 23 28 33 6Tief4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6Tief5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7,6Tief6,5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9,5Tief8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□UK25-□T 38 43 48 9,5Tief9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Deep11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
