Mehrstufiger MINI-Vakuumerzeuger der CT-Serie
  • Mehrstufiger MINI-Vakuumerzeuger der CT-Serie
Mehrstufiger Vakuumerzeuger der CT-Serie

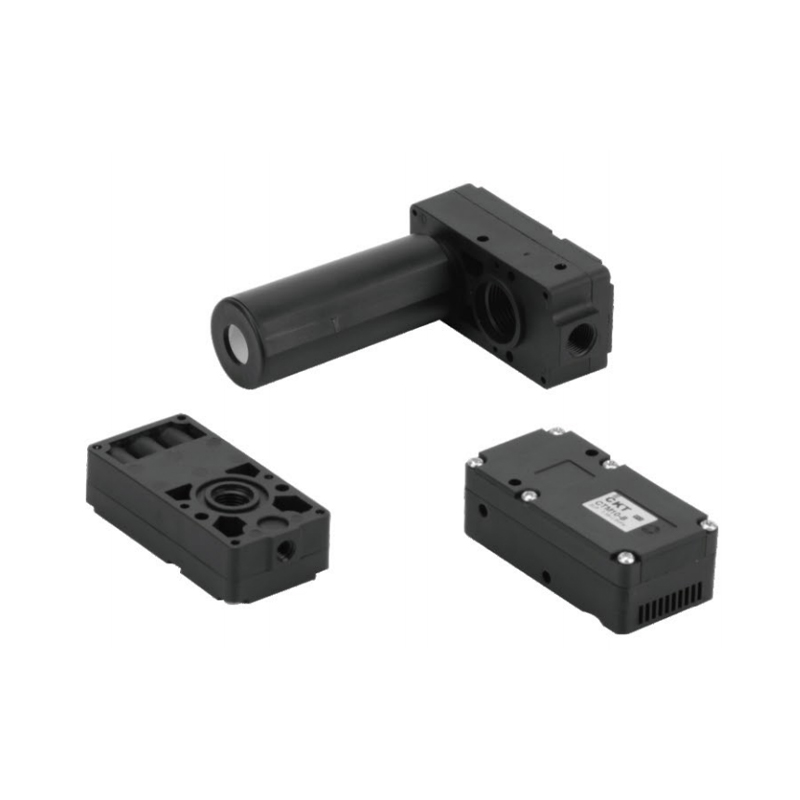

Mehrstufiger MINI-Vakuumerzeuger der CT-Serie

Kleine Größe, geringes Gewicht, einfach zu installieren.
Verwendet einen zweistufigen Diffusor, um den Durchfluss zu sparen und die Vakuumsaugung zu erhöhen.
Erhältlich in zwei Ausführungen: eingebauter Schalldämpfer und externer Schalldämpfer.

E-Mail: manager@cktworld.com
Herunterladen
ZURÜCK：Kein vorheriger Artikel
WEITER：Kein nächster Artikel
  • Leistungsparameter
    Modell Luftversorgungsdruck
    (MPa)     		Max. Vakuumniveau
    (-kPa)     		Max. Vakuumfluss
    (l/min)     		Luftverbrauch
    (l/min)     		Geräuschpegel
    (dB(A))     		Empfohlener Schlauchdurchmesser. (mm)
    Luftversorgung (P) Vakuum (V)
    CTM05 0,45-0,6 85 35-37 12-20 50-65 6 8
    CTM10 70-75 28-42 55-68 6 10
    Gemeinschaftsmarke   20 141-150 55-85 60-68 8 12
    CTM30 175-220 87-125 60-68 10 12
    CTX   05 93 30-32 18-22 50-65 6 8
    CTX   10 52-63 31-40 55-68 6 10
    CTX   20 100-125 79-89 60-69 8 12
    CTX   30 180-185 128-137 60-69 10 12

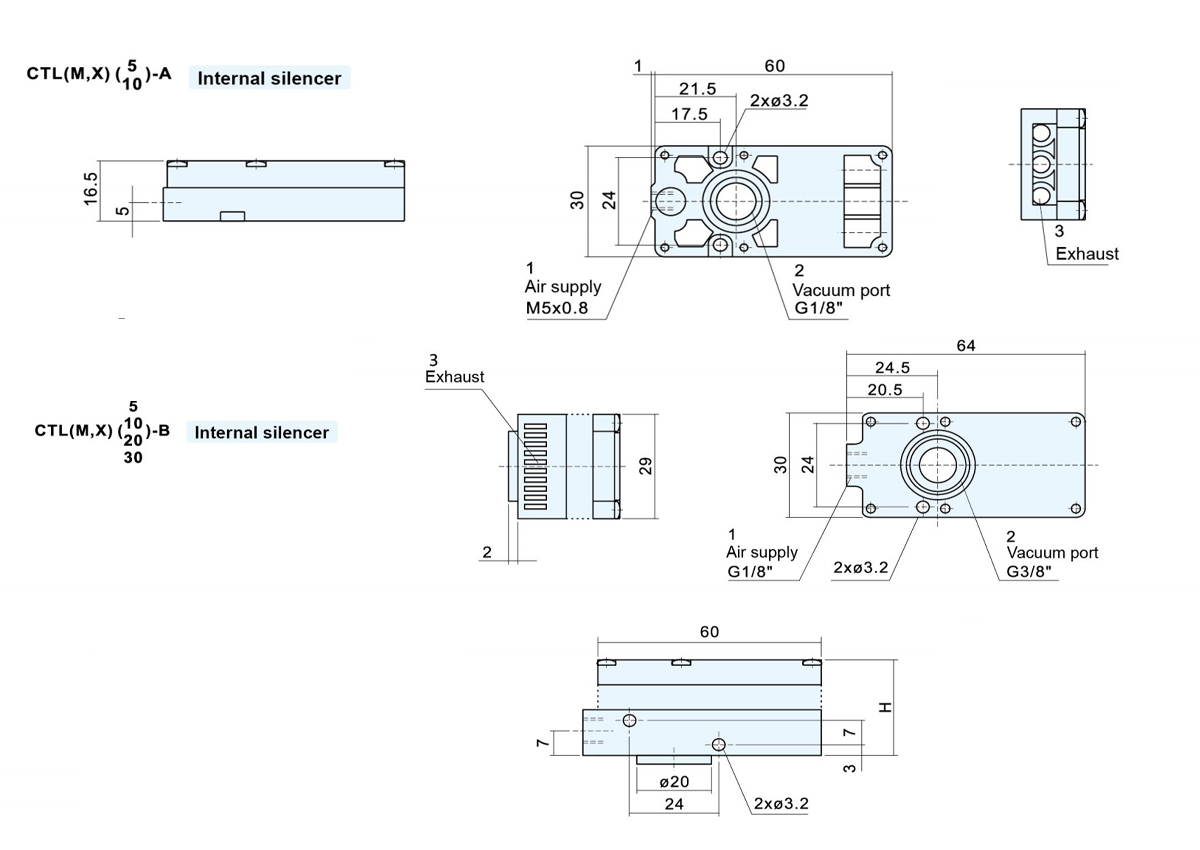

  • Modellllllllllll H
    CTL(M,X)5-B 20.5
    CTL(M,X)10-B 20.5
    CTL(M,X)20-B 28
    CTL(M,X)30-B 35.5

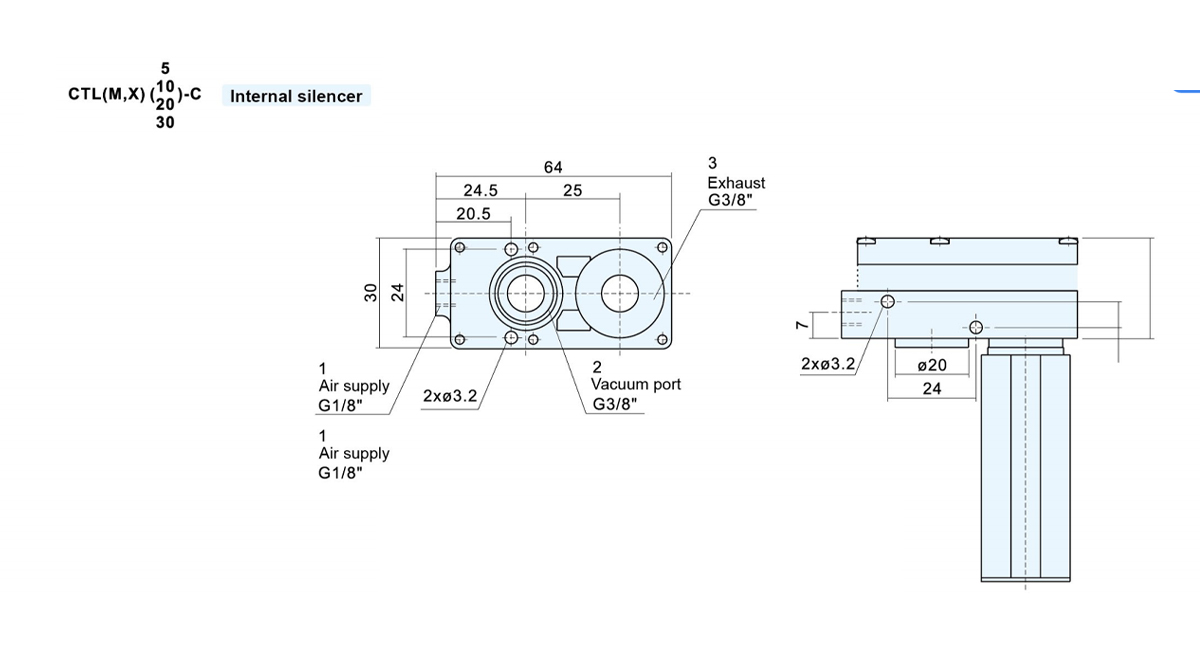

    Modellllllllllll H
    CTL(M,X)5-C 20.5
    CTL(M,X)10-C 20.5
    CTL(M,X)20-C 28
    CTL(M,X)30-C 35.5

    Modellllllllllll Menge
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3
    Material Modellllllllllll
    NBR CT-S1
    Fluorkautschuk CT-S1-V
    EPDM CT-S1-E

    Modellllllllllll Menge
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3
    Material Modellllllllllll
    NBR CT-S2
    Fluorkautschuk CT-S2-V
    EPDM CT-S2-E

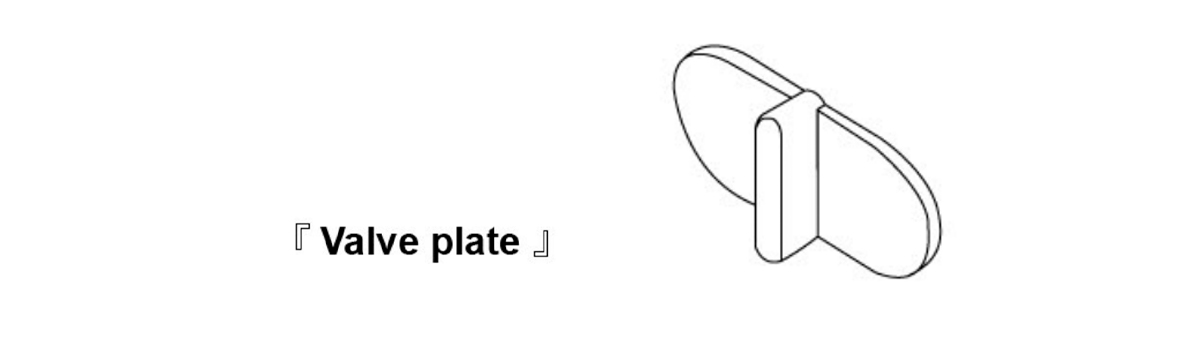

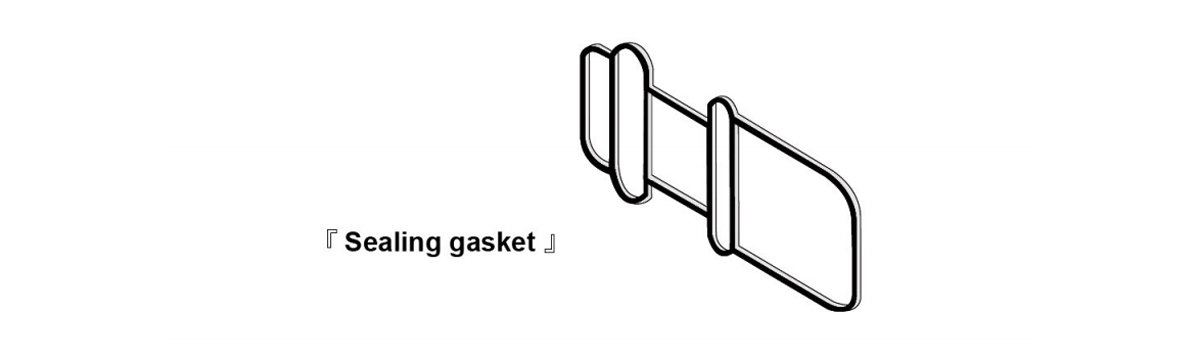

    Das Kit enthält Dichtungen, Ventilplatten und Metallfilterplatten.
    Modellllllllllll NBR Fluorkautschuk EPDM
    CTL(M,X)5 CT-SN-10 CT-SV-10 CT-SE-10
    CTL(M,X)10
    CTL(M,X)20 CT-SN-20 CT-SV-20 CT-SE-20
    CTL(M,X)30 CT-SN-30 CT-SV-30 CT-SE-30

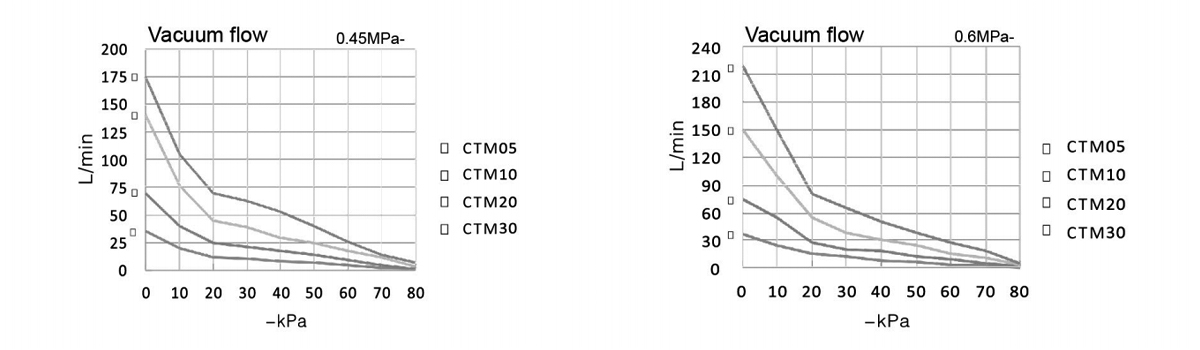

    Vakuumfluss der CTM-Serie (l/min) bei verschiedenen Vakuumniveaus (-kPa)
    Modellllllllllll Luft
    Versorgungsdruck
    (MPa)     		Luft
    Verbrauch
    (l/min)     		0 10 20 30 40 50 60 70 80 Max.
    Vakuumniveau
    (-kPa)
    CTM05 0.45 12 35 20.5 12 10.5 8.5 6.5 4.5 2.5 0.8 85
    CTM10 28 70 40.5 25 21 18 14 9.5 5 1.3
    GM 20 55 141 77 45 39.5 29.5 25 17.5 12 3
    CTM30 0.5 87 175 105 70 63 53 40 26 14 6.5
    CTM05 0.6 20 37 25 15.5 12 8 6 4 2.7 0.6
    CTM10 42 75 55 27 20 18 12 9 5 2
    GM 20 85 150 100 55 38 30 24 16 11 3.2
    CTM30 125 220 150 81 65 50 38 27 18 5

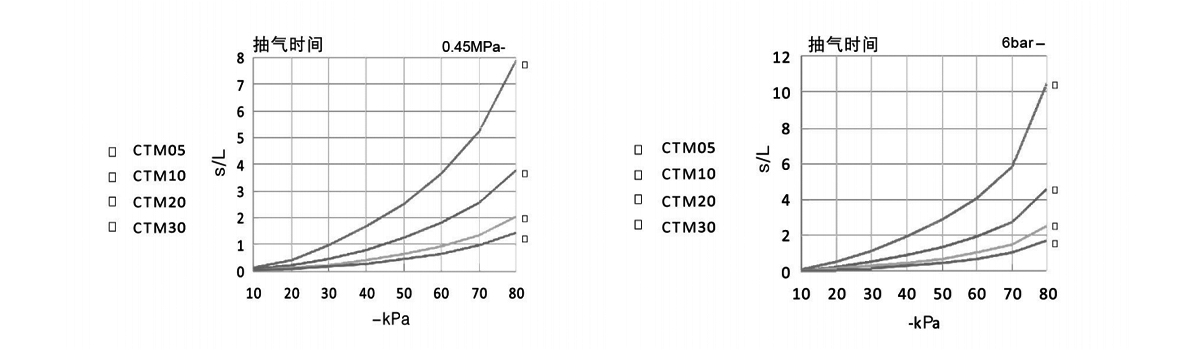

    CTM-Serie Evakuierungszeit (s/L) zum Erreichen verschiedener Vakuumniveaus (-kPa)
    Modellllllllllll Luft   Supply
    Druck
    (MPa)     		Luft
    Verbrauch
    (l/min)     		10 20 30 40 50 60 70 80 Max.
    Vakuumniveau
    (-kPa)
    GM 05 0.45 12 0.11 0.42 0.95 1.66 2.5 3.65 5.25 7.89 85
    GM 10 28 0.08 0.2 0.44 0.8 1.24 1.8 2.55 3.8
    GM 20 55 0.04 0.12 0.23 0.41 0.65 0.93 1.33 2.03
    Gemeinschaftsmarke 30 0.5 87 0.03 0.09 0.16 0.27 0.43 0.66 0.95 1.43
    GM 05 0.6 20 0.13 0.51 1.15 1.93 2.87 4.09 5.84 10.46
    GM 10 42 0.03 0.23 0.53 0.92 1.37 1.95 2.77 4.62
    GM 20 85 0.02 0.15 0.28 0.46 0.71 1.02 1.48 2.55
    Gemeinschaftsmarke 30 125 0.02 0.08 0.14 0.31 0.49 0.69 1.02 1.75

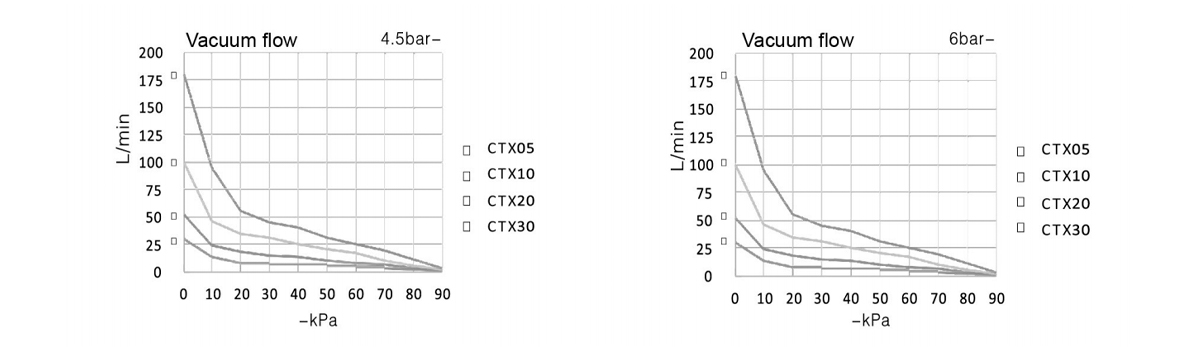

    CTX-Serie Vakuumfluss (l/min) bei verschiedenen Vakuumniveaus (-kPa)
    Modellllllllllll Luft   Supply
    Druck
    (MPa)     		Luft
    Verbrauch
    (l/min)     		0 10 20 30 40 50 60 70 80 90 Max.
    Vakuumniveau
    (-kPa)
    CTX05 0.45 18 30 13 7.5 7 6 5 4 3.2 1.8 0.4 92
    CTX 10 31 52 24 18 15 13 10.5 8 6 2.5 0.8
    CTX 20 79 100 46 34 30.5 25 21 17 10.5 5 1.6
    CTX 30 0.5 128 180 95 55 45.5 40.5 30.5 25 19 11.5 3
    CTX05 0.6 22 32 20 8.5 7.5 6 5 4 3 1.5 0.15
    CTX 10 40 63 36 18 16 12.5 10.5 8.5 6 3.5 0.5
    CTX 20 89 125 73 35 30 25 22 18 12 7 0.9
    CTX 30 137 185 103 51 46 38 31 25 19 12 1.8

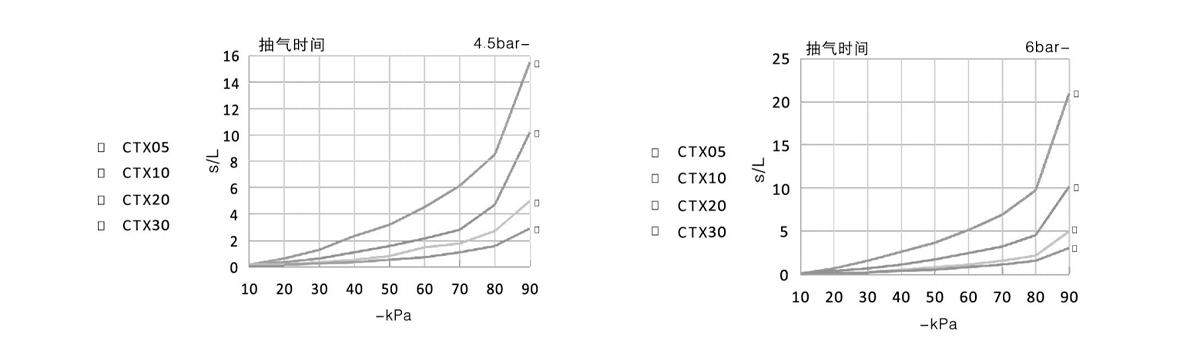

    Evakuierungszeit (s/L) der CTX-Serie zum Erreichen verschiedener Vakuumniveaus (-kPa)
    Modellllllllllll Luft Supply
    Druck
    (MPa)     		Luft
    Verbrauch
    (l/min)     		10 20 30 40 50 60 70 80 90 Max.
    Vakuumniveau
    (-kPa)
    CTX05 0.45 18 0.13 0.6 1.26 2.3 3.2 4.5 6.15 8.5 15.5 92
    10 31 0.11 0.3 0.65 1.1 1.55 2.15 2.85 4.7 10.2
    20 79 0.09 0.16 0.32 0.55 0.8 1.5 1.8 2.7 5
    30 0.5 128 0.06 0.12 0.23 0.36 0.53 0.76 1.1 1.6 2.9
    CTX05 0.6 22 0.15 0.71 1.52 2.54 3.72 5.12 6.95 9.70 21 93
    10 40 0.09 0.32 0.71 1.18 1.74 2.4 3.26 4.55 10.2
    20 89 0.046 0.15 0.31 0.52 0.77 1.08 1.54 2.15 4.92
    30 137 0.025 0.123 0.23 0.38 0.58 0.82 1.11 1.54 3
